Packet Tracer – 配置静态 NAT

Packet Tracer – 配置静态 NAT



目标

第 1 部分：测试不使用 NAT 的访问

第 2 部分：配置静态 NAT

第 3 部分：测试使用 NAT 的访问

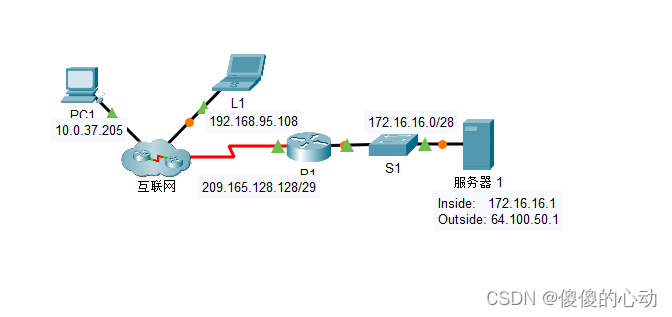

拓扑图

场景

在 IPv4 配置网络中，客户端和服务器使用专用编址。 然后，在含专用编址的数据包通过互联网前，需将其转换成公共编址。 对于从组织外部访问的服务器，通常既分配公共静态 IP 地址，又分配专用静态 IP 地址。 在该练习中，您将配置静态 NAT，使外部设备可访问其公共地址上的内部服务器。

第 1 部分：    测试不使用 NAT 的访问

步骤 1：     使用模拟模式尝试连接至 Server1。

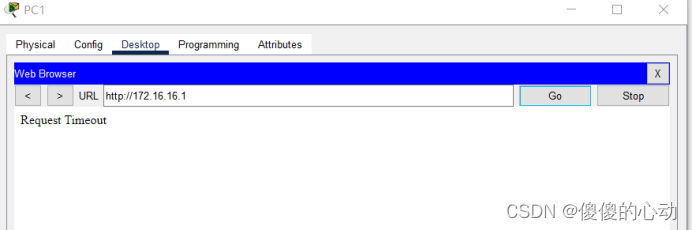

1.      从 PC1 或 L1，尝试连接至位于 172.16.16.1 的 Server1 网页。 使用 Web 浏览器浏览 172.16.16.1 上的Server1。 尝试会失败。



1.     从 PC1，ping R1 S0/0/0 接口。 ping 命令应该会成功。

步骤 2：    查看 R1 路由表和运行配置。

1.      查看 R1 运行配置。 请注意，无提及 NAT 的命令。

R1#show running-config

Building configuration...

Current configuration : 837 bytes

!

version 15.1

no service timestamps log datetime msec

no service timestamps debug datetime msec

no service password-encryption

!

hostname R1

!

!

!

!

!

!

!

!

ip cef

no ipv6 cef

!

!

!

!

license udi pid CISCO2911/K9 sn FTX1524L1C1

!

!

!

!

!

!

!

!

!

!

!

spanning-tree mode pvst

!

!

!

!

!

!

interface GigabitEthernet0/0

ip address 172.16.16.14 255.255.255.240

duplex auto

speed auto

!

interface GigabitEthernet0/1

no ip address

duplex auto

speed auto

shutdown

!

interface GigabitEthernet0/2

no ip address

duplex auto

speed auto

shutdown

!

interface Serial0/0/0

ip address 209.165.128.130 255.255.255.248

!

interface Serial0/0/1

no ip address

clock rate 2000000

shutdown

!

interface Vlan1

no ip address

shutdown

!

ip classless

!

ip flow-export version 9

!

!

!

!

!

!

!

line con 0

!

line aux 0

!

line vty 0 4

login

!

!

!

end

R1#

1.     验证该路由表不含提及 PC1 和 L1 所使用 IP 地址的条目。

R1#show ip route

Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP

D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2

E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP

i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area

* - candidate default, U - per-user static route, o - ODR

P - periodic downloaded static route

Gateway of last resort is not set

172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks

C 172.16.16.0/28 is directly connected, GigabitEthernet0/0

L 172.16.16.14/32 is directly connected, GigabitEthernet0/0

209.165.128.0/24 is variably subnetted, 2 subnets, 2 masks

C 209.165.128.128/29 is directly connected, Serial0/0/0

L 209.165.128.130/32 is directly connected, Serial0/0/0

R1#

c.     验证 NAT 并未正由 R1 使用。

R1# show ip nat translations

第 2 部分：    配置静态 NAT

步骤 1：    配置静态 NAT 语句。

请参考拓扑结构。 创建静态 NAT 转换以将 Server1 内部地址映射至其外部地址。

R1(config)# ip nat inside source static 172.16.16.1 64.100.50.1

步骤 2：    配置接口。

配置正确的内部和外部接口。

R1(config)#interface g0/0

R1(config-if)#ip nat inside

R1(config-if)#interface s0/0/0

R1(config-if)#ip nat outside

第 3 部分：    测试使用 NAT 的访问

步骤 1：    验证 Server1 网页连接。

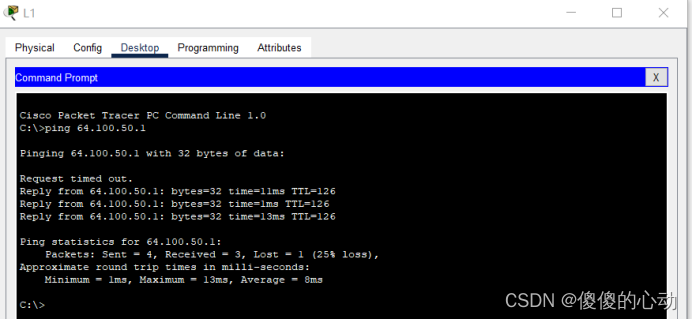

1.      打开 PC1 或 L1 上的命令提示符，试图 ping Server1 的公共地址。 Ping 应该成功。

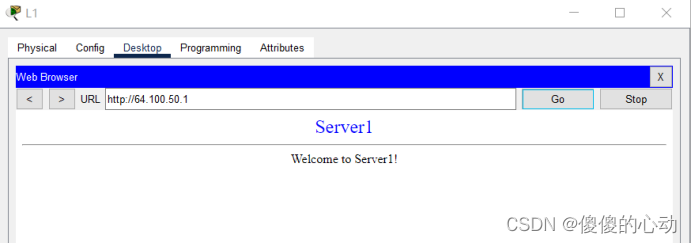

1.     验证 PC1 和 L1 现在是否均可访问 Server1 网页。



步骤 2：    查看 NAT 转换。

使用如下命令验证静态 NAT 配置：

show running-config

show ip nat translations

show ip nat statistics

R1#show ip nat translations



Pro Inside global Inside local Outside local Outside global

tcp 64.100.50.1:80 172.16.16.1:80 209.165.128.129:1027209.165.128.129:1027

--- 64.100.50.1 172.16.16.1 --- ---

R1#show ip nat statistics

Total translations: 2 (1 static, 1 dynamic, 1 extended)

Outside Interfaces: Serial0/0/0

Inside Interfaces: GigabitEthernet0/0

Hits: 10 Misses: 5

Expired translations: 4

Dynamic mappings:

R1#

【实验步骤】

R1>enable

R1#conf t

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)# ip nat inside source static 172.16.16.1 64.100.50.1

R1(config)#interface g0/0

R1(config-if)#ip nat inside

R1(config-if)#interface s0/0/0

R1(config-if)#ip nat outside

R1(config-if)#end

R1#

%SYS-5-CONFIG_I: Configured from console by console

R1#write

Building configuration...

[OK]

R1#

【实验脚本】

enable

conf t

ip nat inside source static 172.16.16.1 64.100.50.1

interface g0/0

ip nat inside

interface s0/0/0

ip nat outside

end

write
