西门子200smart与电流表Modbus RTU通讯

这里简单介绍下 使用西门子200smart PLC与电流表进行 Modbus RTU通讯

关于Modbus 通讯可自行查阅资料，这里不做过多赘述，不说废话直接开始。

1.接线

下图1. S7-200 SMART CPU 集成 RS485 端口的引脚分配

连接器	引脚标号	信号	引脚定义
	1	屏蔽	机壳接地
	2	24V 返回	逻辑公共端
	3	RS-485 信号 B	RS-485 信号 B
	4	发送请求	RTS （TTL）
	5	5V 返回	逻辑公共端
	6	+ 5V	+5 V，100 Ω 串联电阻
	7	+24V	+24 V
	8	RS-485 信号 A	RS-485 信号 A
	9	不适用	10 位协议选择（输入）
	外壳	屏蔽	机壳接地

下图2. 青智仪表ZW1619-RS485 端口的引脚分配

 **需要注意的是，西门子PLC定义的RS485-A和-B与其他厂家定义不同；

这里需要将电流表端485A-PLC的3脚（B）、电流表端485B-PLC的8脚（A），交叉相连接。

2.设置电流表通讯参数

这里用的是默认参数，Modbus 规约RTU模式 通讯

参数	设置值
波特率	9600
数据位	8
校验位	none
停止位	1
从站地址	1

这里是寄存器地址

寄存器地址(十进制)	存器地址(十六进制)	数据名称	数据类型
4096	1000H	单相电压值	浮点数
4098	1002H	单相电流值	浮点数
4100	1004H	单相功率值	浮点数
...

以上参数及设置都可以从说明书中找到。

仪表说明书ZW1619，提取密码：1234https://pan.baidu.com/s/1WGgq67TQ6sCHXjvNbsVrYw

3.编写PLC程序

PLC做主站，这里直接调用 库文件>Modbus RTU Mater下的指令：

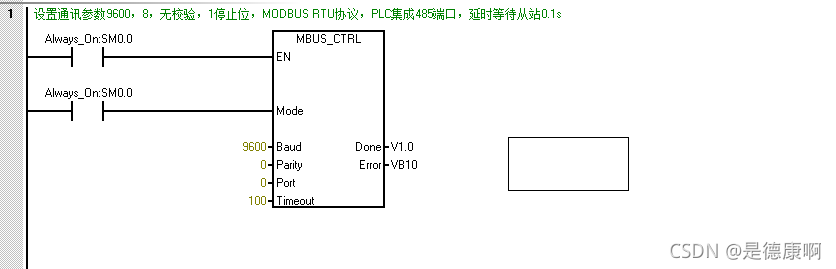

1. 初始化主站，设置波特率，COM口等相关参数，具体设置可按F1查看帮助

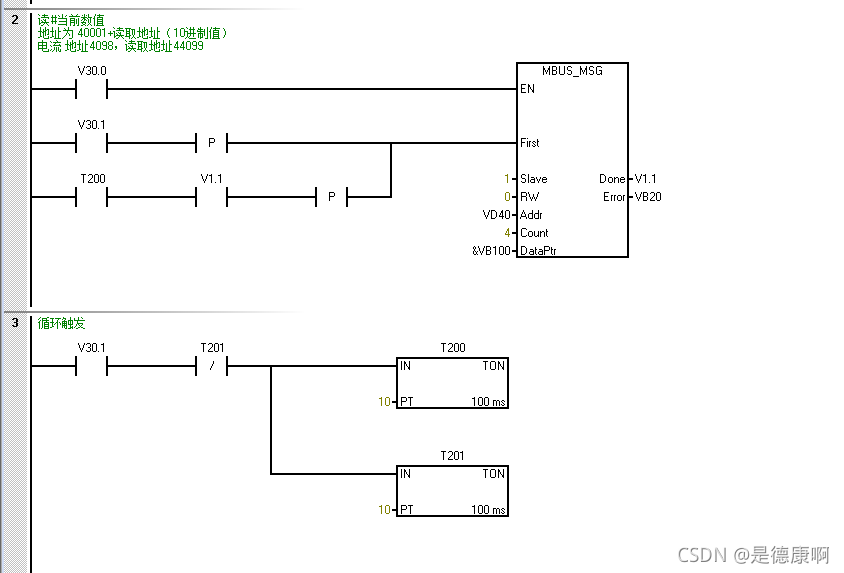

      2.发送请求，设置从站地址为1，读寄存器，读取起始地址设为44097（40001+十进制设备地址4096），数量为4，存入PLC地址&VB100；即VD100,4个双字节：

仪表寄存器地址	存入寄存器地址	存入V区地址
4096	44097	VD100
4098	44099	VD104
4100	44101	VD108

4.调试PLC程序

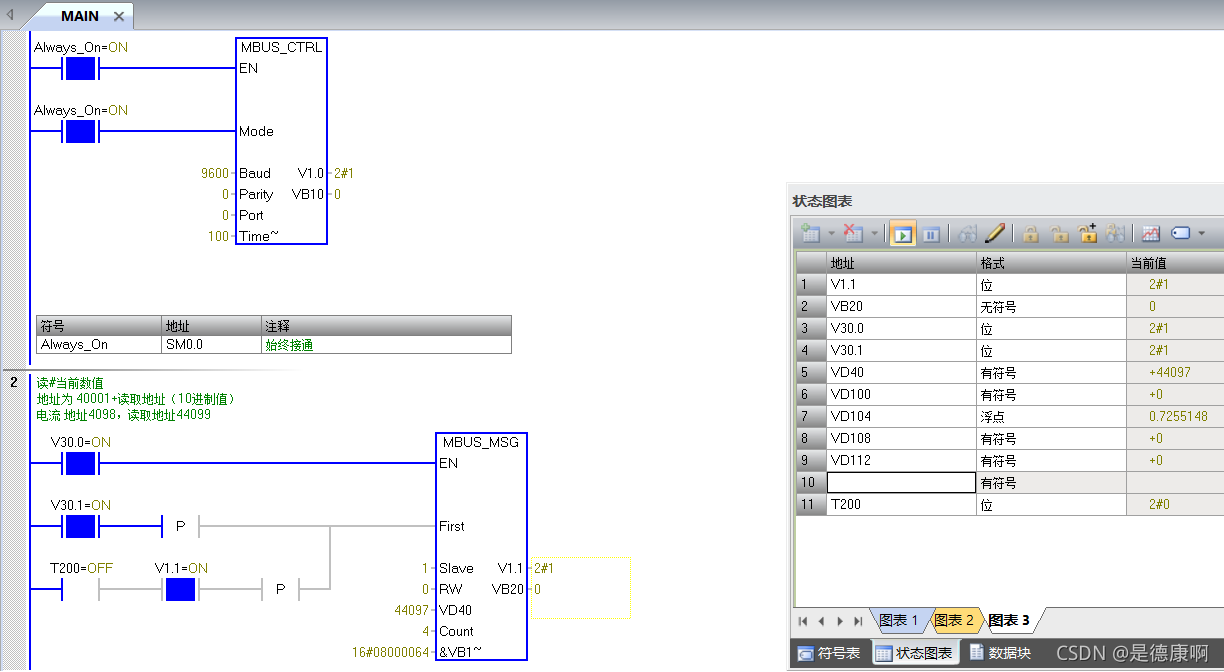

写入PLC程序，打开状态图表监控

将VD40，赋值44097，V30.0、V30.1置为1 开始通讯测试

修改VD100、VD104等显示格式为：浮点数

PLC程序实例-电流表模块通讯，提取密码：1234https://pan.baidu.com/s/1lo6FjoBgZHy2wIqd5LWNUw

这里是电流表只支持 读取电流功能，所以仅有电流值可以读取到。

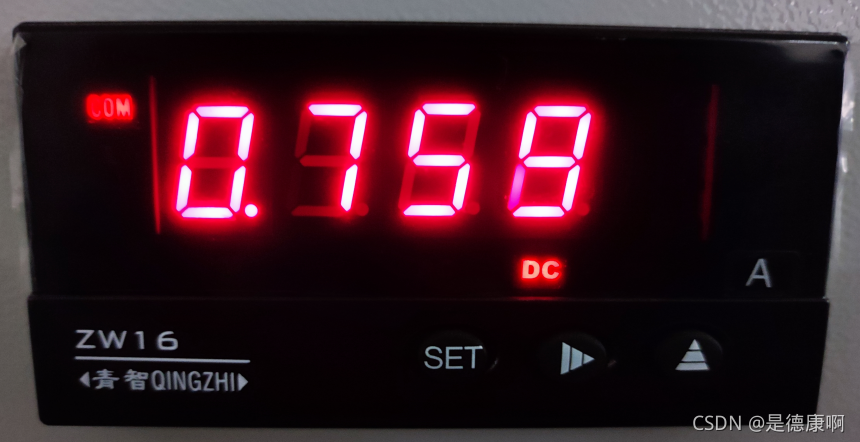

运行电机，监控到VD104有数值变化，与电流表示数相近，与电流表Modbus RTU通讯成功。
