射频功放OIP3,IIP3,IM3,IMD3几个指标的具体计算

已于 2022-07-31 22:23:34 修改
阅读量2.9w 收藏 208
点赞数 26
文章标签： 射频工程
于 2022-07-31 12:42:07 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_63787966/article/details/126083984
版权
本文详细介绍了射频功放的关键性能指标，包括OIP3（输出三阶交调点）、IIP3（输入三阶交调点）、IM3（三阶互调产物）和IMD3的定义，并通过图表和数学公式解释了这些指标之间的关系。通过对图像和已知公式的推导，阐述了如何计算这些参数，为理解射频功放的工作原理提供了帮助。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

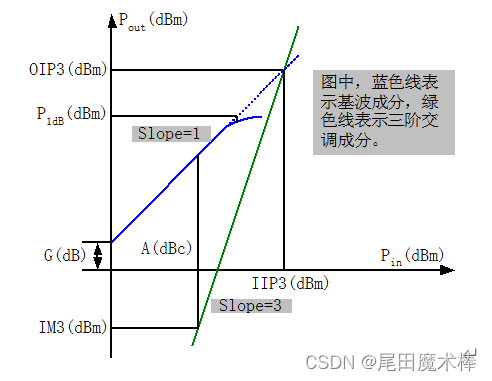

首先我们先摆上一张射频功放最基本的图像：

关于图像的一些基本解释：

Pin：Input power (输入功率)
Pout：Output power (输出功率)
IM3：3rd order intermodulation product (双音互调三阶产物)
IIP3：Input 3rd order intercept point (输入双音三阶交调点)
OIP3：Output 3rd order intercept point (输出双音三阶交调点)
G：Gain (增益)
P1dB：1dB compression point (1dB增益压缩点)
IMD（图中A(dBc))：The differences between output power and IM3 (输出功率与IM3之差)

我们在其他人的博客中可以看到一些总结好的公式，例如：

Pout (dBm) = Pin (dBm) + G (dB)                   （1）

OIP3 (dBm) = IIP3 (dBm) + G (dB)                   （2）

OIP3 (dBm) = Pout (dBm) +IMD/2 (dBc)              （3）

IIP3 (dBm) = Pin (dBm) +I
