第四章：汇编语言及其程序设计

一、汇编语言概述

①运行汇编语言程序的步骤：

编辑程序-> 汇编语言源程序（用汇编语言写的程序）

->汇编程序（将源程序翻译成二进制代码）->浮动目标文件.boj文件

->连接程序->可执行文件.exe文件

②汇编语言语句格式

[名字]        操作符        操作数 [;注释]

1.一条汇编语言语句唯一不可缺少的是操作符，其余皆可没有

如:XLAT(它的操作数隐含了，是固定的)

2.操作符与操作数之间以空格隔开，不同操作数之间以逗号隔开

3.名字：

（1）标号：指令符号地址        标号与操作符以冒号隔开

（2）变量名：数据符号地址        变量名与操作符之间以空格隔开

4.操作数

（1）立即数，指令中直接含有指令需要的操作数，是指令的一部分

（2）寄存器数，操作数在寄存器中

（3）存储器数，操作数在存储器中

例如：

L:MOV AX,[2000H];将存储单元位置为DX:2000H的一个字取出放入AX

DATA1  DB  12H,?,2+6

XLAT;换码

二、汇编语言指令中操作数的寻址方式（指令的寻址方式）

[名字]        操作符        操作数 [;注释]

①段寄存器和存储器操作数不能同时作为目的操作数和源操作数

②CS不能作为目的操作数

一、寻址方式的不同种类

①立即寻址

②寄存器寻址

③存储器寻址：

（1)直接寻址

（2)寄存器间接寻址

（3)寄存器相对寻址

（4)基址变址寻址        （基址寄存器：BX,BP  变址寄存器: DI,SI）

（5)相对基址变址寻址

二、三种不同的寻址方式

①立即数寻址：操作数是指令的一部分。

1°汇编语言语句规定：

（1）立即数如果表示成 以字母开头的十六进制数，则应当以数字0做前缀

如 :MOV  BX,0AB12H ;立即数AB12H在汇编语句中应以数字0做前缀，标明其为一个数字

（2）数制用后缀表示，缺省时表示十进制数

如：MOV  AL,12;立即数12D，十进制的12

        MOV  AH,12H；十六进制的12H,0012H

        MOV  AL,10;立即数10D，十进制的10

        MOV  AL,10B;立即数10B 实际上是00000010B 与AL大小相同

底层的二进制代码不同进制的立即数都会汇编成同样的二进制数

2°立即数的位数与目的操作数的位数相同，即立即数的位数不需要指定，且立即数不能作为目的操作数

如：

MOV AL,12H;这里的立即数是8位的，12H

MOV AX,12H；这里的立即数是16位的，0012H

②寄存器寻址：操作数在CPU的某个寄存器中，指令指定寄存器号

1°不同的寄存器号

（1）8位：AH,AL,BH,BL,CH,CL,DH,DL

（2）16位：AX,BX,CX,DX，SI,DI,BP,SP//不可拆分的十六位

（3）段寄存器：

        1.CS不能当作目的操作数

        2.两个段寄存器不能同时作为目的操作数和源操作数

        3.立即数不能直接送给段寄存器

如：MOV  DS,AX;段寄存器DS作为目的操作数

③存储器寻址：操作数在存储器中，汇编语言语句需要给出有效地址（段内偏移），以及在不确定存储器操作数大小的情况下需要用PTR语句指出

注意：两个存储器操作数不能同时作为目的操作数和源操作数

在汇编语言中，用 [有效地址] 表示存储器寻址

1°8086下（有效地址为16位）

EA（有效地址）=

其中：

BX（基址寄存器）

BP（栈基址寄存器）

————————————

SI（源变址寄存器）

DI（目的变址寄存器）

————————————

偏移量可以是寄存器AL，AX 如[BX+AL]

2°默认段约定

BP（栈基址寄存器）、SP（栈顶指针寄存器）：SS  （SP隐含于PUSH和POP操作）

IP（指令指针）：CS//        用于取指

其他情况：DS

3°段超越

若不想使用默认段，可以指明所用段

MOV  AL, DS:[BP];BP的默认段是SS，利用DS:[]说明段超越

4°寻址方式

（1）直接寻址：直接用立即数当做段内偏移

MOV  BX,[10H];用0010H当作十六位有效地址，默认段DS

（2）寄存器间接寻址：直接用寄存器号当作偏移地址 //基址、变址寄存器均可

MOV BX,[BX]

MOV BX,[DI];默认段DS

（3）寄存器相对寻址：用寄存器操作数+立即数作为偏移地址

MOV BX,[BX+10H]

MOV BX,[DI+10H]

（4）基址变址寻址：用基址寄存器 + 变址寄存器 作偏移地址

MOV BX,[BX+SI]

MOV BX,[BP+DI];默认段为SS

（5）相对基址变址寻址：用基址寄存器 + 变址寄存器+立即数 作偏移地址

MOV BX,[BX+SI+27];27D

三、转移地址的寻址方式（跳转指令的不同跳转方式）

①段内相对寻址：IP+=偏移量，IP直接由标号位置赋值  （仅此可实现条件跳转）

②段内间接寻址：IP+=存储器操作数/寄存器操作数

③段间直接寻址：CS:IP直接由标号位置赋值

④段间间接寻址：CS:IP，存储器双字 操作数低16位送IP，高16位送CS

①段内相对寻址：<标号>

汇编语言语句用标号表示，而机器指令用的是位移量，即标号的有效地址与当前IP之差

短跳转：SHORT//8位

近跳转（近类型）：NEAR PTR//16位

JMP NEAR PTR A1

JMP SHORT A1

虽然表示的是跳转到A1去，但是实际上机器指令中有一个对应的偏移量

②段内间接寻址：<16位寄存器操作数 或 16位存储器操作数 替换IP的值>

JMP BX

JMP WORD PTR [BX+2];DS:BX+2D

③段间直接寻址：<标号>

远跳转(远类型）：FAR PTR

JMP FAR PTR A1

标号的符号地址 包含一个段地址和段内偏移 直接给CS和IP

④段间间接寻址：<32位存储器操作数 分别替换CS 和 IP，IP都用低地址数>

JMP DWORD PTR [SI];寄存器间接寻址

四、指令系统（指令的集合）

 注意：

        1.CS不能当作目的操作数

        2.两个段寄存器不能同时作为目的操作数和源操作数

        3.立即数不能直接送给段寄存器

        4.存储器操作数不能同时作为目的操作数和源操作数

        5.XCHG不允许使用段寄存器

        6.

隐含默认操作数的指令：

PUSH、POP：SS:SP

PUSHF、POPF：标志寄存器，SS:SP

LDS（指针送寄存器和段寄存器指令）：DS

XLAT（换码）:AL 和 BX        XLAT ; 相当于MOV AL,[BX+AL]

IN/OUT ：AL、（DX）        IN AL,n

ADC(带进位加法）：CF

SBB（带接位减法）：CF

MUL（无符号数乘法）：AL（字节乘）、AX（字乘）        MUL SRC;AX<-AL*SRC

DAA（BCD码）：AL、

JMP：IP / CS

一、数据传送指令

①MOV

MOV DS,AX        //MOV中数据段可以作为目的操作数，可以用立即数传给寄存器，寄存器传给段寄存器实现 立即数传给段寄存器

MOV WORD PTR [BX],AX

②PUSH

PUSH AX

PUSH WROD PTR [BX]

③POP

POP AX

POP DWORD PTR[DI]

④PUSHF/POPF

弹栈和压栈的操作数均变成了标志寄存器低16位（Pentium下的低16位，8086就是标志寄存器）

⑤XCHG（交换） eXCHanGe

XCHG WORD PTR [BX],AX     //不能同时存储器操作数喔

XCHG AX,BX

————————————————————————————————————————

⑥LEA（存储器寻址的有效地址EA送寄存器） Load Effective Address

LEA CX,[BX+102H]           //这里目的操作数不能是段寄存器

//CX的值等于

ADD BX,102H

MOV CX,BX+102H

//当然LEA没有改变 BX的值，这里改变了

⑦LDS（指针(存储器操作数) 送 寄存器和段寄存器指令 ）  隐含段为DS

LDS DI,[BX]

DS:[BX]16位 赋值给 DI   //具体赋值多少位给目的操作数 要看目的操作数的位数

DS:[BX+2]存储器单元16位 赋值给DS

—————————————————————————（源操作数只能是存储器操作数）

⑧XLAT（换码） transLATe   //可以实现非压缩BCD码 到 ASCII码的转换    AL、BX

XLAT (操作数隐含)

相当于执行 MOV AL,[BX+AL]  //而且这里的寄存器是固定不变的，寻址->基址寄存器BX

⑨IN/OUT         I/O端口输入/输出   AL、DX

IN AL,n  //n<=256时  端口地址 直接用立即数表示 00H~FFH

IN AL,DX  //若要表示更大的端口地址，则需要用到数据寄存器DX作为端口地址的存放位

OUT n,AL

二、算术运算指令（会影响标志寄存器中的状态标志）

①加减法： 操作符    目的操作数，源操作数；目的操作数=目的操作数@源操作数（有符号补码）

//按定义影响标志寄存器标志位

ADD（加法）：ADD DST,SRC

SUB（减法）：SUB DST,SRC

ADC（带进位加法）:ADC DST,SRC    //DST<-DST+SRC+CF

SBB（带借位减法）:SBB DST,SRC     //DST<-DST-SRC-CF

ADD DWORD PTR [BX],02ABC4EFH

②加1、减1指令：（有符号补码）

//仅对CF标志位没有影响，假设16位，因为INC加法进位只可能是FFFFH进位，则执行INC之后，结果为0，ZF=1，取代了CF的作用

INC(加一，increase)：INC OPR

DEC（减一，decline）:DEC OPR

INC DWORD PTR[BX]   //必须指明存储器操作数的类型

INC AX

INC BYTE PTR[BX+DI+10]

③CMP 比较指令

//按定义影响标志位（减法定义）

CMP OPR1,OPR2

执行OPR1-OPR2 不存数据，只影响标志位，用来判断大小

目的操作数不能是立即数，两操作数不能同时是存储器操作数。（这个①②③都满足）

④MUL 无符号乘法

//只影响CF和OF，非定义影响：如果乘积的高半部分为0则CF=0,OF=0,否则均为1

被乘数默认为 AL，AX之一，并且存入AX，DX:AX

MUL BYTE [BX]; (AX)<—(AL)*[BX]//乘数和被乘数等长

MUL WORD [BX[;(DX:AX）<—(AX)*[BX]

MUL AH; (AX)<—(AL)*(AH)

三、BCD码调整指令（会影响标志寄存器中的状态标志）

DAA（ 压缩BCD码加法调整指令  bcD Add Ajustment）

//只对AL调整，并且仅OF无定义

1）如果AL的低4位大于9或AF=1，则ADD AL,6 并且AF<-1    //AF是辅助进位，最低四位

2）如果AL的高4位大于9或CF=1，则ADD AL,60H并且CF<-1 //CF是进位

十六进制逢十六进一，可以将加法调整为十进制加法

如：

MOV AL,54H

MOV BL,37H

ADD AL,BL

DAA；DAA只调整AL，所以要将压缩BCD码（8位）放入AL

四、逻辑运算指令（会影响标志寄存器中的状态标志）

①AND，OR，XOR，TEST  按位与，或，异或，按位比较

//CF和OF置0（不产生进位和溢出），AF辅助进位无定义，按定义影响其他

AND DST,SRC

OR DST,SRC

XOR DST,SRC

TEST OPR1,OPR2//只进行 OPR1∧OPR2，不存结果 和CMP一样

②NOT 按位取反指令

//不影响标志位

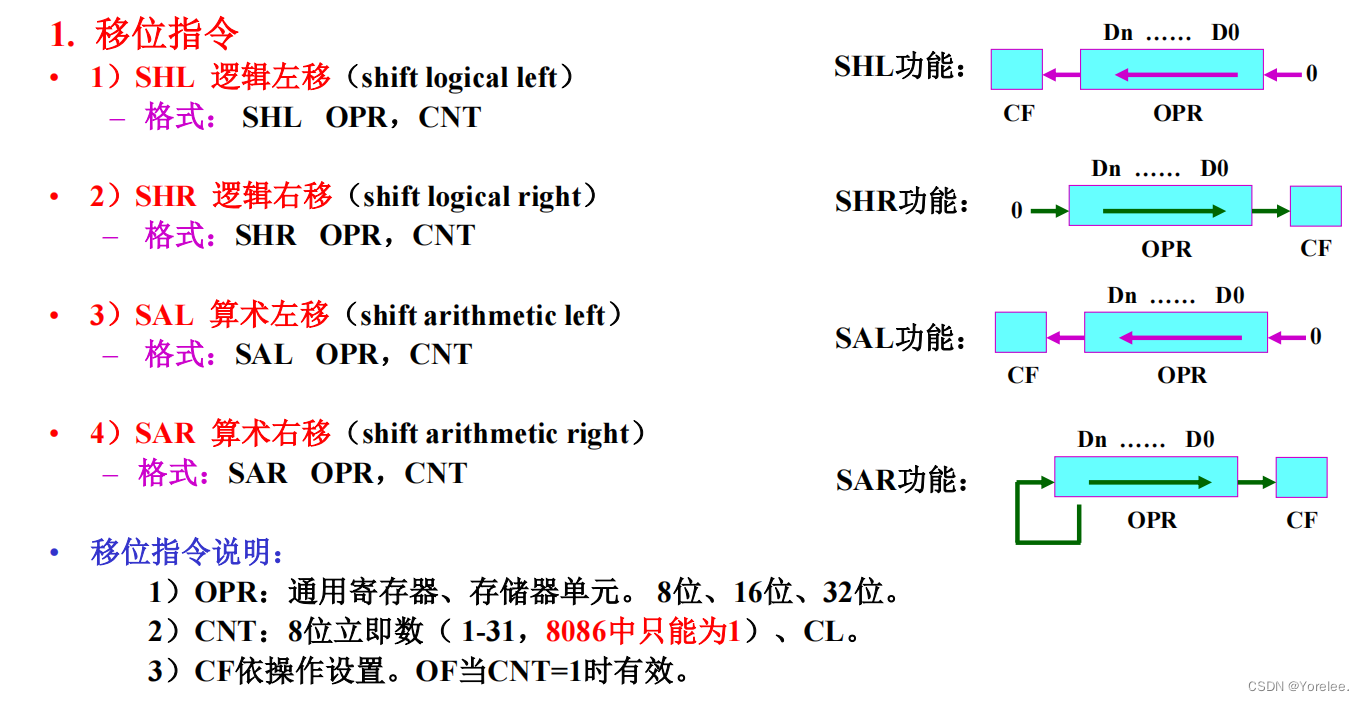

五、移位循环指令

六、控制转移指令

①无条件转移

（1）段内相对：

JMP SHORT A1

JMP NEAR PTR A1

（2）段内间接：

JMP OPR //寄存器或存储器操作数

（3）段间直接：
JMP FAR PTR A1

（4）段间间接：

JMP DWORD PTR [OPR]

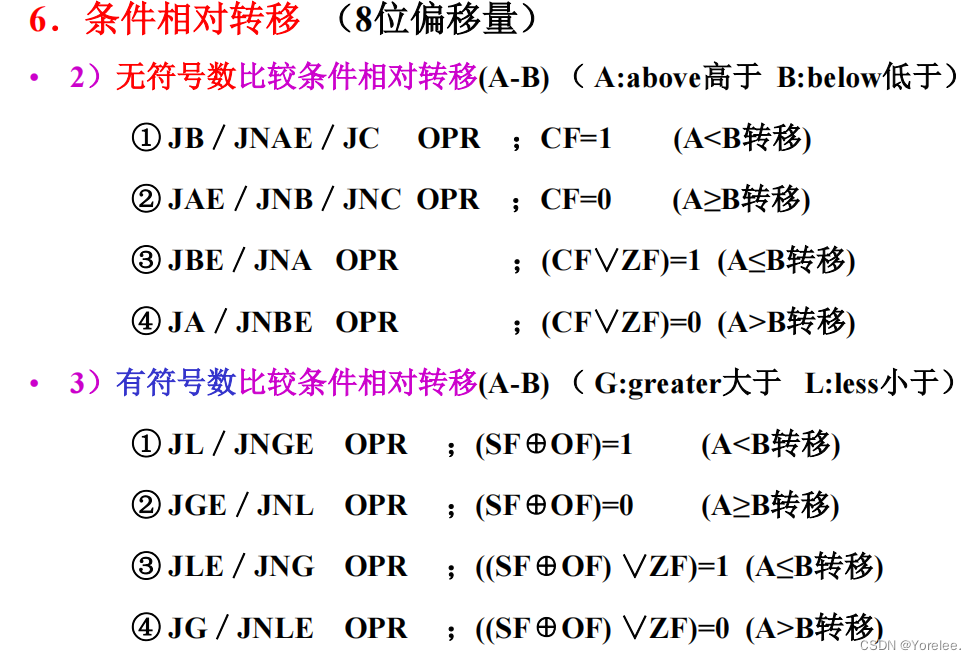

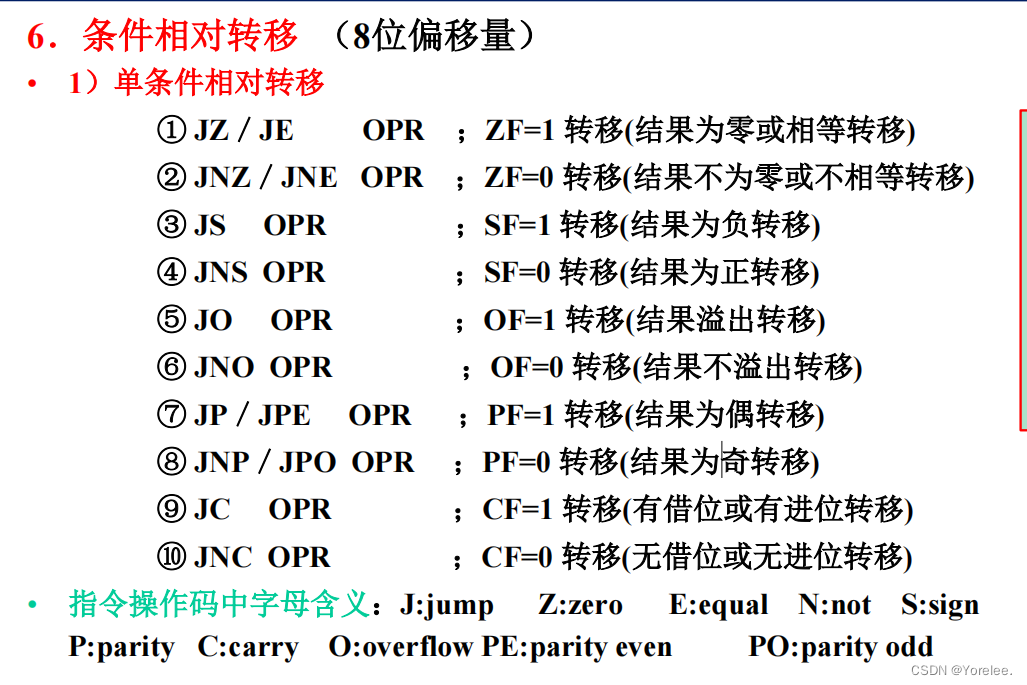

②条件转移

条件相对转移只能是段内短转移 或 段内近转移，8086微处理器只提供短转移方式。

③LOOP 循环控制相对转移

//用于已知循环的次数，次数存于计数器CX中

LOOP OPR //相对转移  IP+=8位带符号数，OPR是目标地址

CX<—CX-1  直到CX=0

④子程序（过程/函数）的调用 和 返回

//根据子程序的类型确定 段内或 段间，

NEAR 为段内

FAR 为段间

（1）段内相对调用

CALL DST

（2）段内间接调用

CALL DST

（3）段间直接调用

CALL DST

（4）段间间接调用

CALL DST

段内相对和段间直接都是直接给出 子程序名，底层实现是偏移量

而段内间接可以给存储器或寄存器操作数，段间间接只能给存储器操作数

与JMP类似，

与JMP不同的是，它需要将当前IP存入堆栈中，以便返回主程序

（SP<-SP-2        [SP]<-CS）（段间需要）

    SP<-SP-2        [SP]<-IP

⑤子程序 返回

//将堆栈中的IP值存回IP中，如果是段间需要返回CS，具体是段间还是段内 跟调用该指令的子程序类型有关。

RET  （直接返回）

RET N（带参返回，先返回IP（和CS），再返回参数的N个字节）

⑥中断指令

（1）INT中断指令

INT n ；n为中断类型码

（2）IRET中断返回

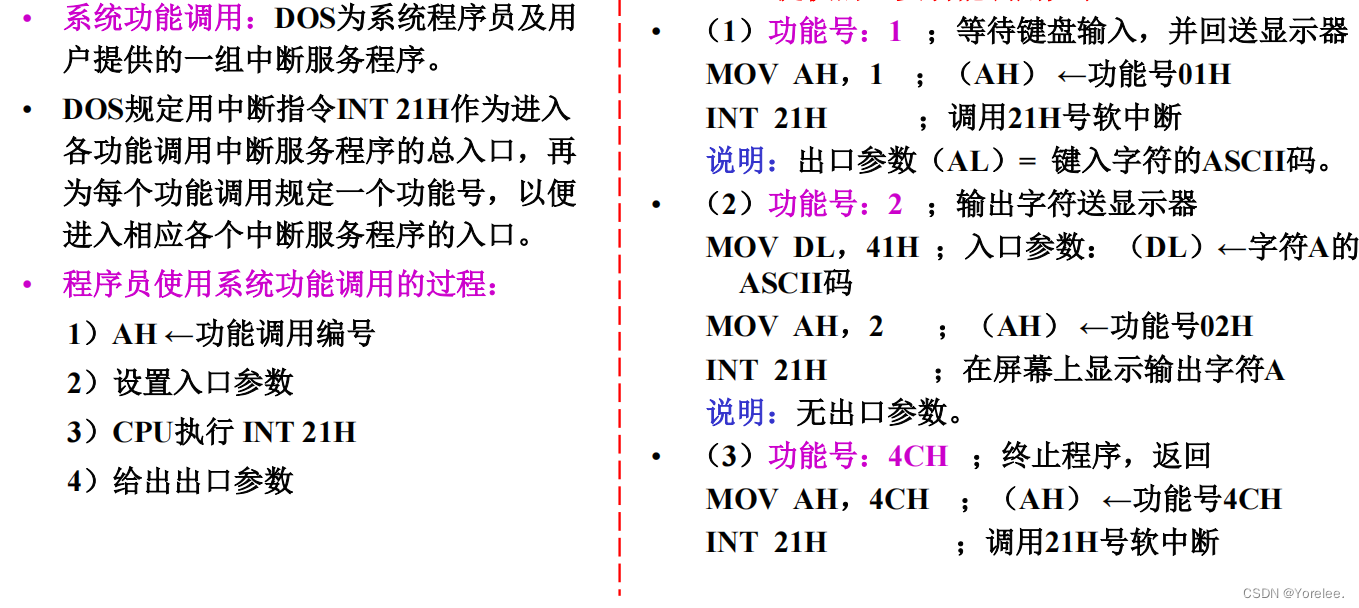

（3）INT 21H 系统功能调用
