USB声卡芯片DP108,完美替代CM108,升级版DP108T

DP108是一款完全替代CM108的高度集成的单芯片USB音频解决方案芯片。方便的USB即插即用的兼容性,用户可以快速创建易用性,高质量和便携式USB音频产品基于高度集成的单芯片解决方案。所有重要的模拟模块嵌入DP108,包括双DAC和耳机放大器，ADC和麦克风助力器，锁相环，调节器，和USB收发器。许多功能与跳线或外部EEPROM编程。此外，音频调节，可通过特定的容易控制的HID兼容的音量控制引脚。有关增加价值的应用，外部****或音频DSP可以通过连接到DP108 I2S的脚作进一步处理。3个GPIO引脚可与客户附加价值的应用软件访问的增值应用。

DP108具有非常低的系统应用成本，其价格方面相对CM108优惠很多，并且在设计方面，可提供裸片及封装片两种选择，大大节省了生产费用。性能方面，其DP108的升级版DP108AB/C 是否关掉混音，用户也可根据实际情况来考量运用。

DP108的产品特性:

• 2声道DAC与耳机放大器

• 同步数字与PC或笔记本电脑音量控制

• 隔离从PC /笔记本电脑系统噪声干扰

• 便携式和即插即用

• 符合USB 2.0全速运行

• 符合USB音频设备类规范v1.0

• 支持USB挂起/恢复模式和远程唤醒与音量控制销

•晶振输入带有片上PLL和12MHz的嵌入式USB收发器

• 按键控制扬声器模式（播放专用）或耳机模式（播放+录音）

• 为耳机模式，USB音频功能拓扑有2个输入端子，2个输出端子，一混合装置，1选择单位，单位和3功能

• 混合装置启用跳线针/耳机模式下的禁用

• 对于扬声器模式，USB音频功能拓扑结构1输入端子，1个输出端子，1组特征

• 支持一个控制端点，一个同步输出端点，一个在端点同步，及一个端点中断

• 备用零带宽设置发布USB总线的带宽播放此设备处于非活动状态时• 支持AES / EBU音频，IEC60958，S / PDIF输出的立体声PCM格式的数据使用者在S / PDIF输出

• 音量，降低音量，静音引脚，支持和回放的USB HID设备类的主机控制同步

• 记录记录静音静音引脚带LED指示灯状态

• 外部供应商特定的USB的VID PID控制，EEPROM接口，和序列• EEPROM写通过供应商的特殊要求，方便生产功能

• 定制的嵌入式的VID，PID控制，产品字符串，生产由客户请求字符串和音量设置

• 3个GPIO引脚具有读/写通过HID接口

• 可设置的电源模式（100mA或500mA总线电源或自治的权力）

• 同步传输使用内部PLL的同步与自适应模式

• 48Khz/ 44.1kHz的播放和录制的两个采样率

• 软静音功能

• 嵌入式高性能16位音频DAC，带有耳机放大器

• 主机端数据主动降噪功能

• 嵌入式16位ADC的输入升压麦克风

• 嵌入式上电复位模块

• 嵌入式5V至3.3V稳压器外接5V单操作

目前原厂旧版的DP108已经是不生产了，但是在DP108的基础上，原厂推出了一款更加优化的升级版：DP108T，下面是两者之间的差异：

1、两者都是免驱的，不同的是：

2、DP108T 不需要使用晶振（内部集成）；

3、 DP108T 没有eeprom的外接接口，意味着PID和VID无法修改。使用C-MEDIA的软件，极有可能无法使用。解决的办法：破解C-MEDIA软件。 在初始化中植入PID和VID就可以了；

4、DP108T改用SSOP24封装，贴片相对比较简单；

5、PCB外形有一点点差异，但实际上两者的板子设计可以替换方案，大小是一模一样的。

下面是两块板子测试时的图片，给大家参考下

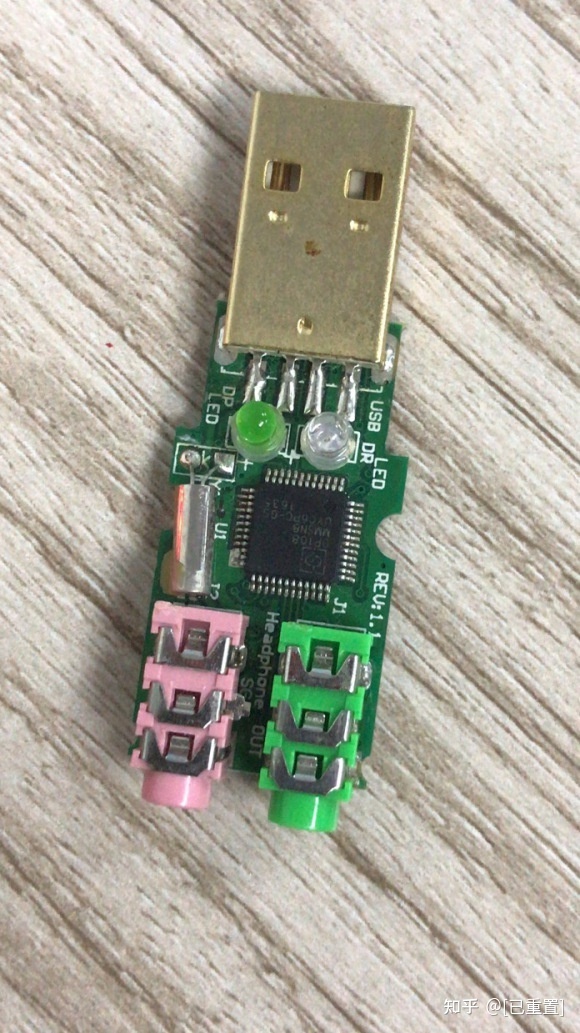

DP108

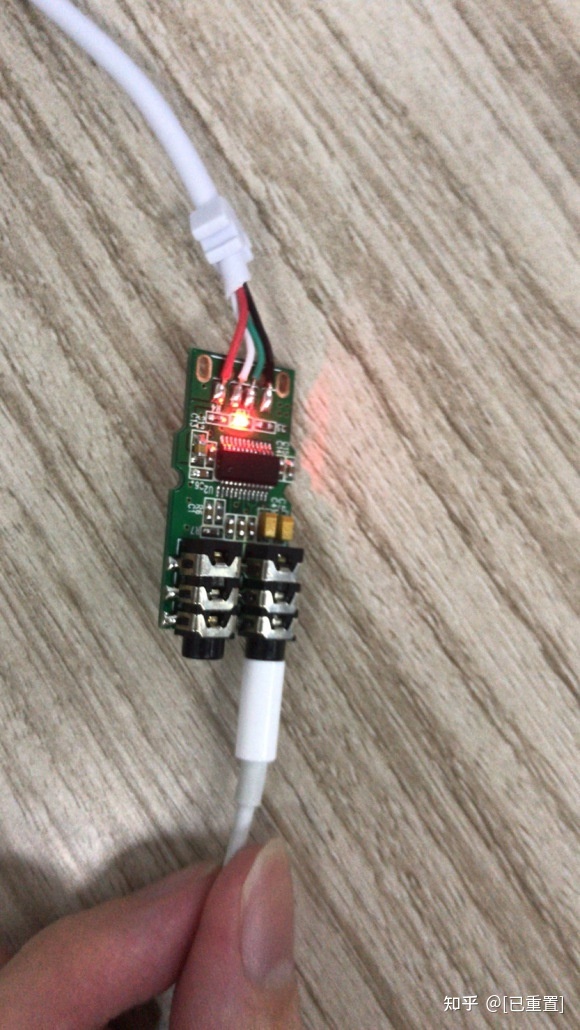

DP108T
