任务一、Free NAS环境搭建
1、掌握Free NAS系统的安装和配置方法
2、熟悉Free NAS的WebUI用户界面
版本介绍:
Vmware Workstation 17 Pro
Free NAS-11.0
一、创建虚拟机

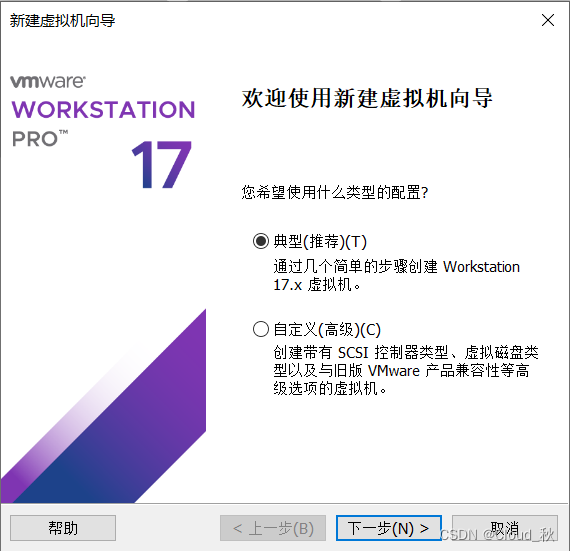

打开Vmware Workstation(尽量选择高版本),选择“典型”

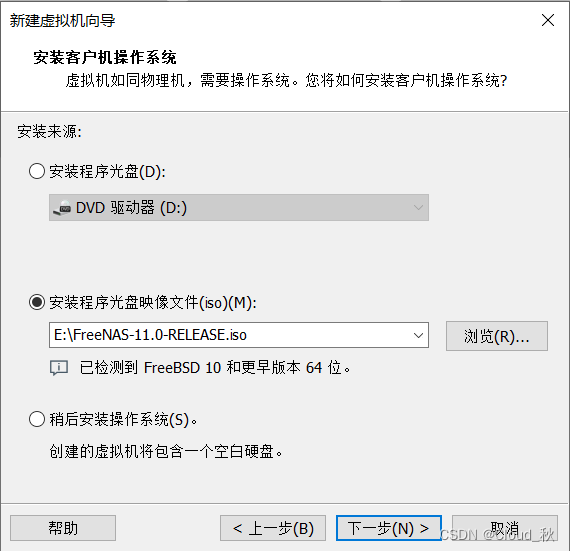

选择“安装程序光盘映像文件”,单击“浏览”选择NAS镜像,这里我选择的是11.0版本,软件将自动检测系统是FreeBSD 64位的

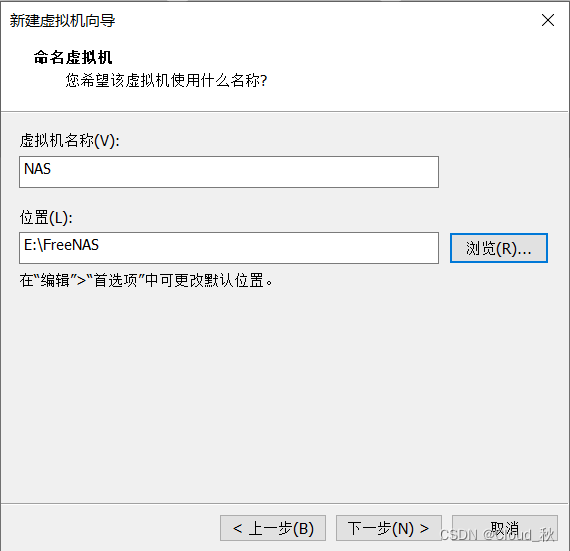

对安装的虚拟机进行命名,设置好虚拟机名称和安装位置后,单击“下一步”

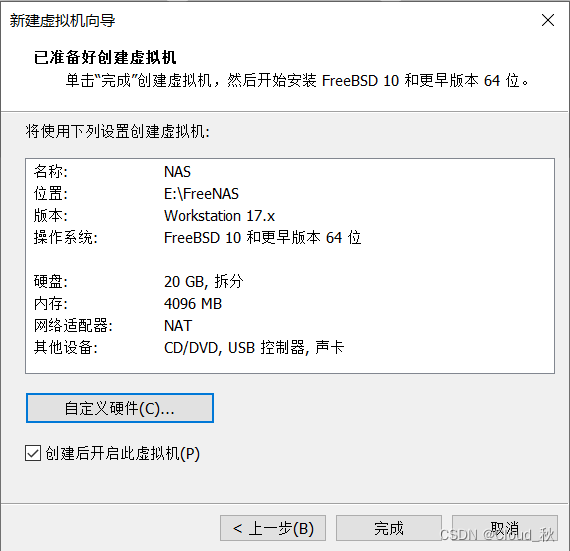

磁盘大小选择默认的20GB,11.0版本需将内存调整为4GB以上,单击“完成”确认
二、安装Free NAS系统

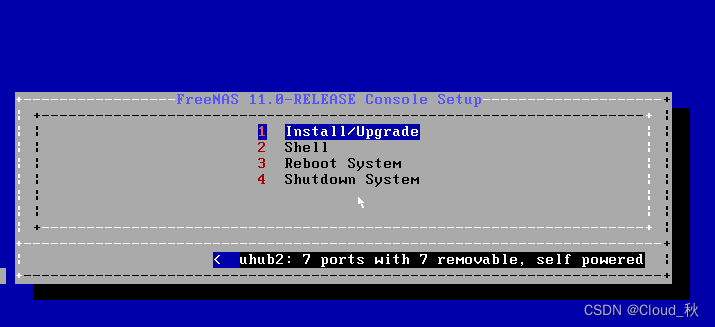

选择"1 Install/Upgrade",安装系统,按Enter键确认
空格选中安装盘,回车确认
Free NAS安装程序提醒安装位置是硬盘,建议安装在flash媒体上,回车确认继续安装
提示输入root密码(输入两遍,不支持空密码)
引导模式选择BIOS,系统开始安装,等待1~2分钟即可
安装完成,弹出如下画面,回车确认
选择"3 Reboot System",重启系统,等待系统自动加载
系统启动完成的界面,别慌,人家就长这样
(如需修改ip地址,可输入“1”,按Enter回车进入网络接口配置,进行修改ip地址、子网掩码等操作,输入“4”,设置默认网关)
三、配置Web界面
我们打开浏览器,通过DHCP自动分配的ip地址192.168.10.131,顺利访问Web用户界面(输入安装时设置的root密码)
登录进去后,这里语言、控制盘、时区我们选择默认,单击“Next”进入下一步
单机“Exit”退出分盘模式
如果不习惯英文界面,可以在界面左侧选项卡中单击“System”——“General”,在“Language”选项列表中选中“Simplified Chinese”,单击“Save”即可
至此,Free NAS-11.0搭建完成。
拓展:
(1)组建NAS文件共享
关闭Free NAS,编辑虚拟机设置,依次添加4块5GB硬盘,重启Free NAS系统
重启成功,访问Web控制台,搭建阵列池
单击“Storage”——“Volumes”——“Volume Manager”,配置完成单击“Add Volume”
创建完成,单击“Sharing”——“Windows(SMB)”——“Add Windows(SMB)Share”,设置共享文件夹
(2)组建IP-SAN配置,构建ISCSC共享环境
关闭Free NAS,编辑虚拟机设置,添加一块“网络适配器”,并设置其网络为“NAT模式”(原网卡设置为“仅主机模式”),启动系统
访问Web控制端,单击“Sharing”——“Block(ISCSI)”——“Target Global Configuration”——默认“Save”
单击“Portals”,配置192.168.10.0/24网段地址为存储网络,用于接收外部网络访问资源的入口地址
单击“Initiators”,默认OK
单击“Authorized Access‘,配置授权访问组ID、用户名及密匙(密匙至少12位)
单击“Extents”,配置访问用户所访问的资源类型及路径
单击”Targets“,这项配置将刚刚配置iSCSI目标与前面配置的扩展范围关联起来
单击“Services”——“Control Services”,找到iSCSI选项单击“Start Now”运行,勾选“Start on boot”
