检测10个电子元件

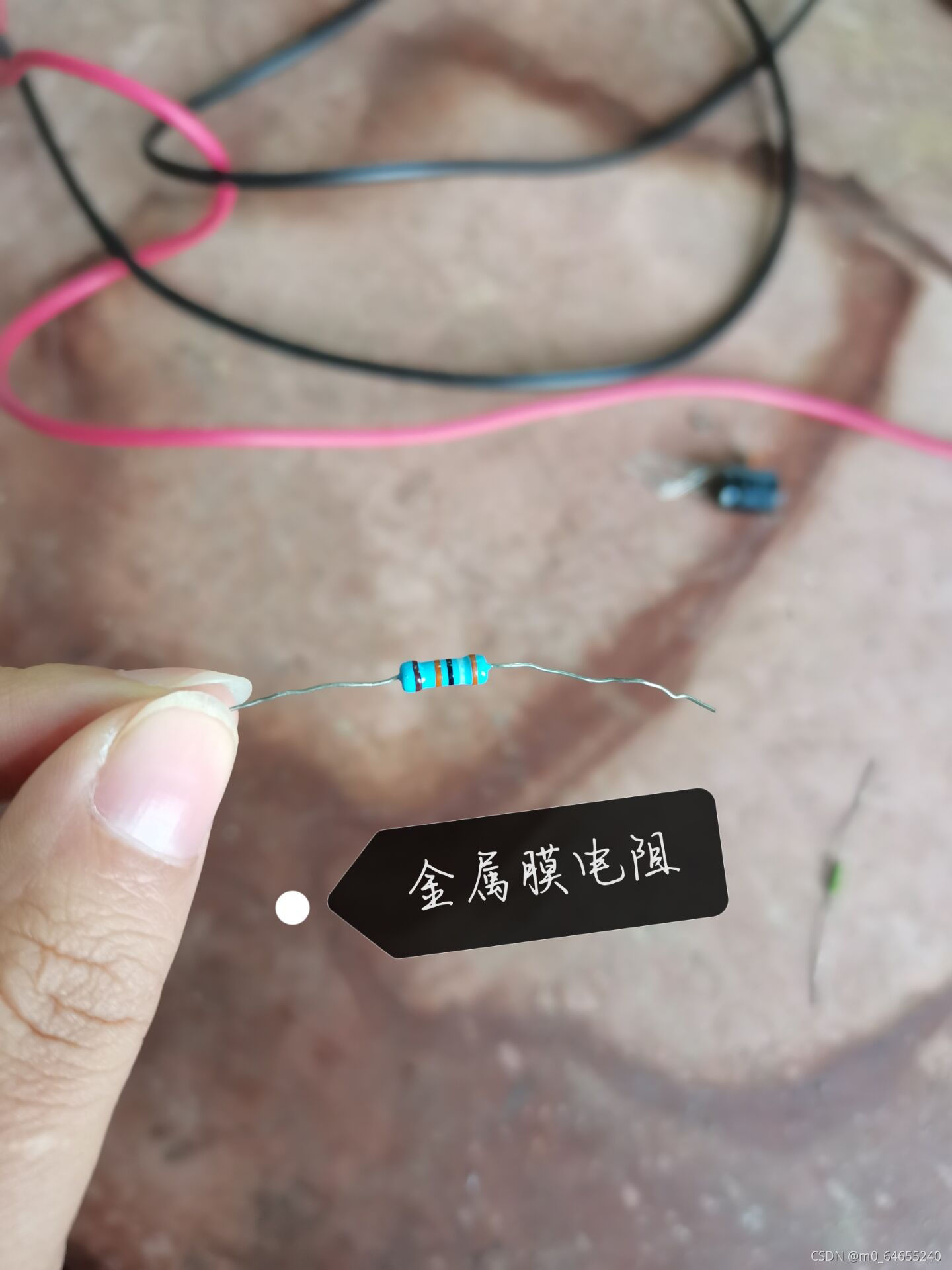

检测金属膜电阻:
　　金属膜电阻器是膜式电阻器（FilmResistors）中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成。由于它是引线式电阻，方便手工安装及维修，用在大部分家电、通讯、仪器仪表上。

金属膜电阻器就是以特种金属或合金作电阻材料，用真空蒸发或溅射的方法，在陶瓷或玻璃基本上形成电阻膜层的电阻器。这类电阻器一般采用真空蒸发工艺制得，即在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。金属膜电阻器的制造工艺比较灵活，不仅可以调整它的材料成分和膜层厚度，也可通过刻槽调整阻值，因而可以制成性能良好，阻值范围较宽的电阻器。

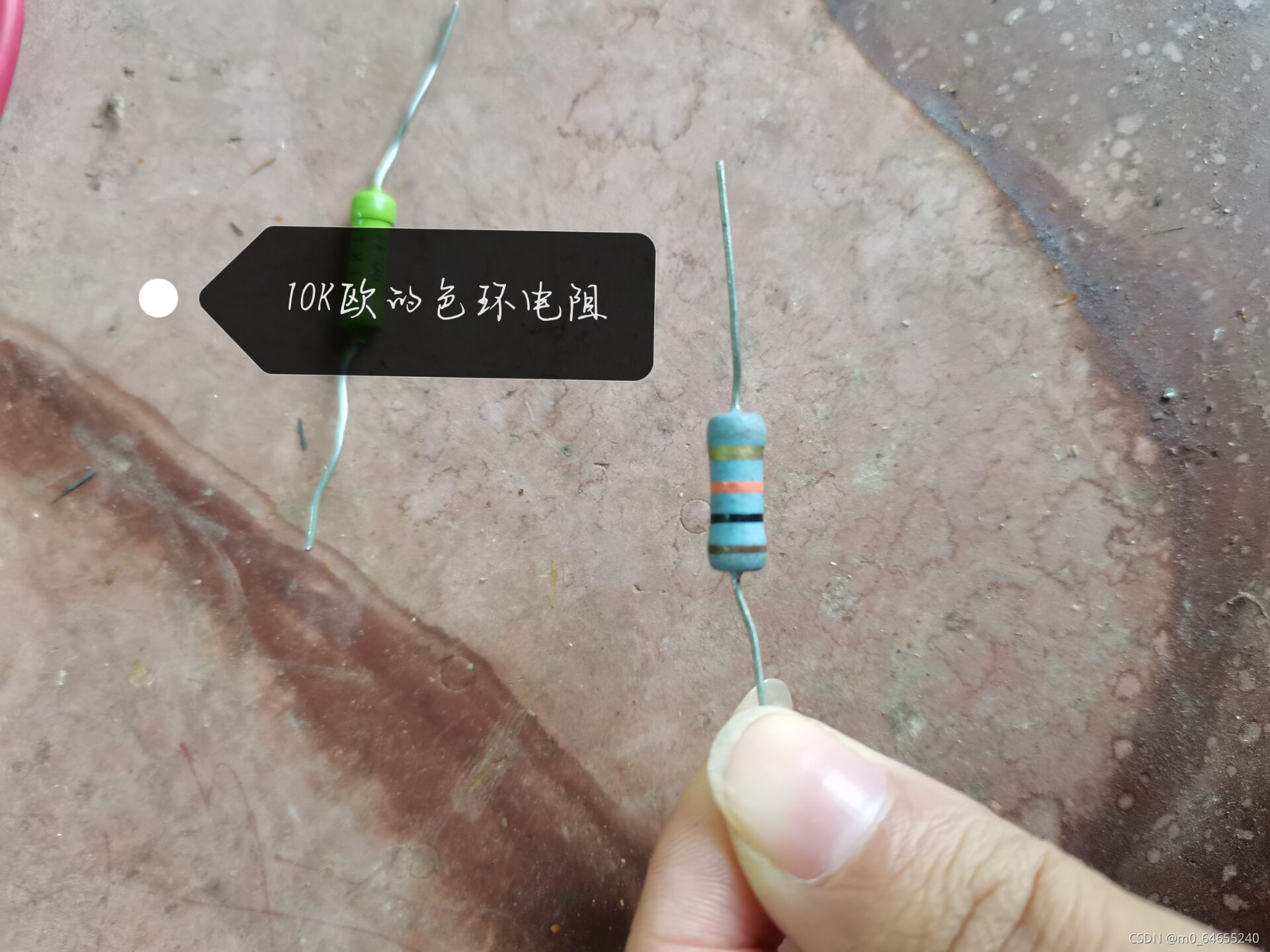

色环电阻器的识别通常采用电阻色环标注法，要了解色环标注首先要了解色环表，在色环表中有十种色，分别为黑、棕、红、橙、黄、绿、蓝、紫、灰、白，它分别对应数字为0-9.

四色环电阻的阻值=第一、二色环数值组成的两位数x第三位方色环的倍率（
10a ）五色环阻的阻值=第一、二、三色环数值组成的两位数x第四位方色环的倍率（
10a ）

四色环电阻的测量，在四色环电阻中最右端大部分为金色，因此在色环读数中它是作为误差放在最后一个位置，从最左端绿色读起，分别是绿、棕、红金色，根据色环表这个电阻值应是5.1千欧。因此可以借助万用表检测好环，首先对和表调零。根据四环读数5.1千欧可选择RX100档位，档位选好后再进行欧姆调零，将红、黑短接，通过欧姆旋钮将此时万用表调零即可。测量读数为5千欧，误差是金色表示误差在5%以内，因此测量值与读数值基本接近，证明电电阻是好的。

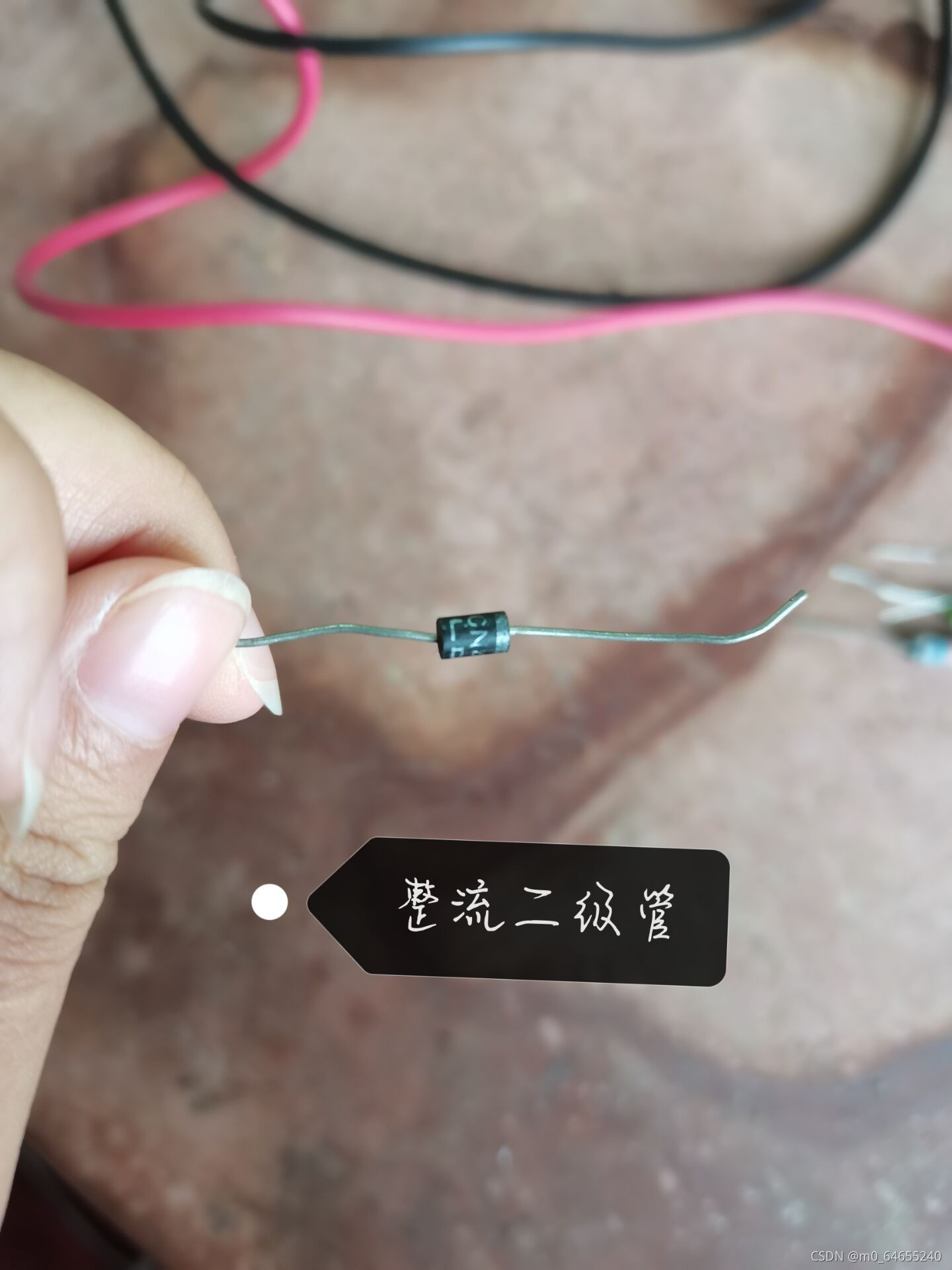

首先将整流器中的整流二极管全部拆下，用万用表的100×R或1000×R欧姆档，测量整流二极管的两根引出线(头、尾对调各测一次)。若两次测得的电阻值相差很大，例如电阻值大的高达几拾万Ω、而电阻值小的仅几佰Ω甚至更小，说明该二极管是好的(发生了软击穿的二极管除外)。若两次测得的电阻值几乎相等，而且电阻值很小，说明该二极管已被击穿损坏不能使用。

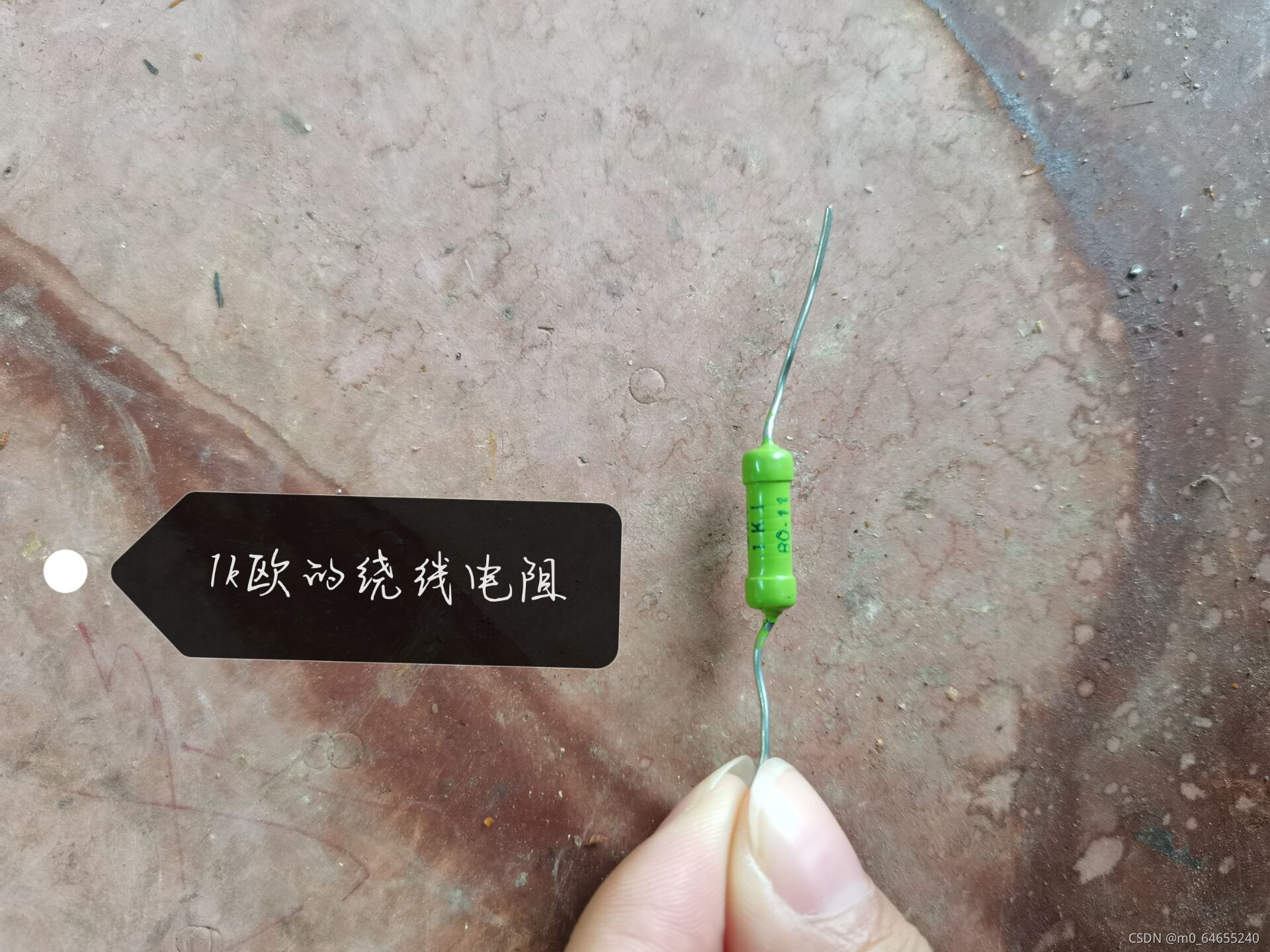

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。而绕线电阻由于一般数值较高(一般为兆欧级)。在低电压下的测量值不能反映在高电压条件下工作的真正绕线电阻值。兆欧表也叫绕线电阻表。它是测量绕线电阻最常用的仪表。它在测量绕线电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。

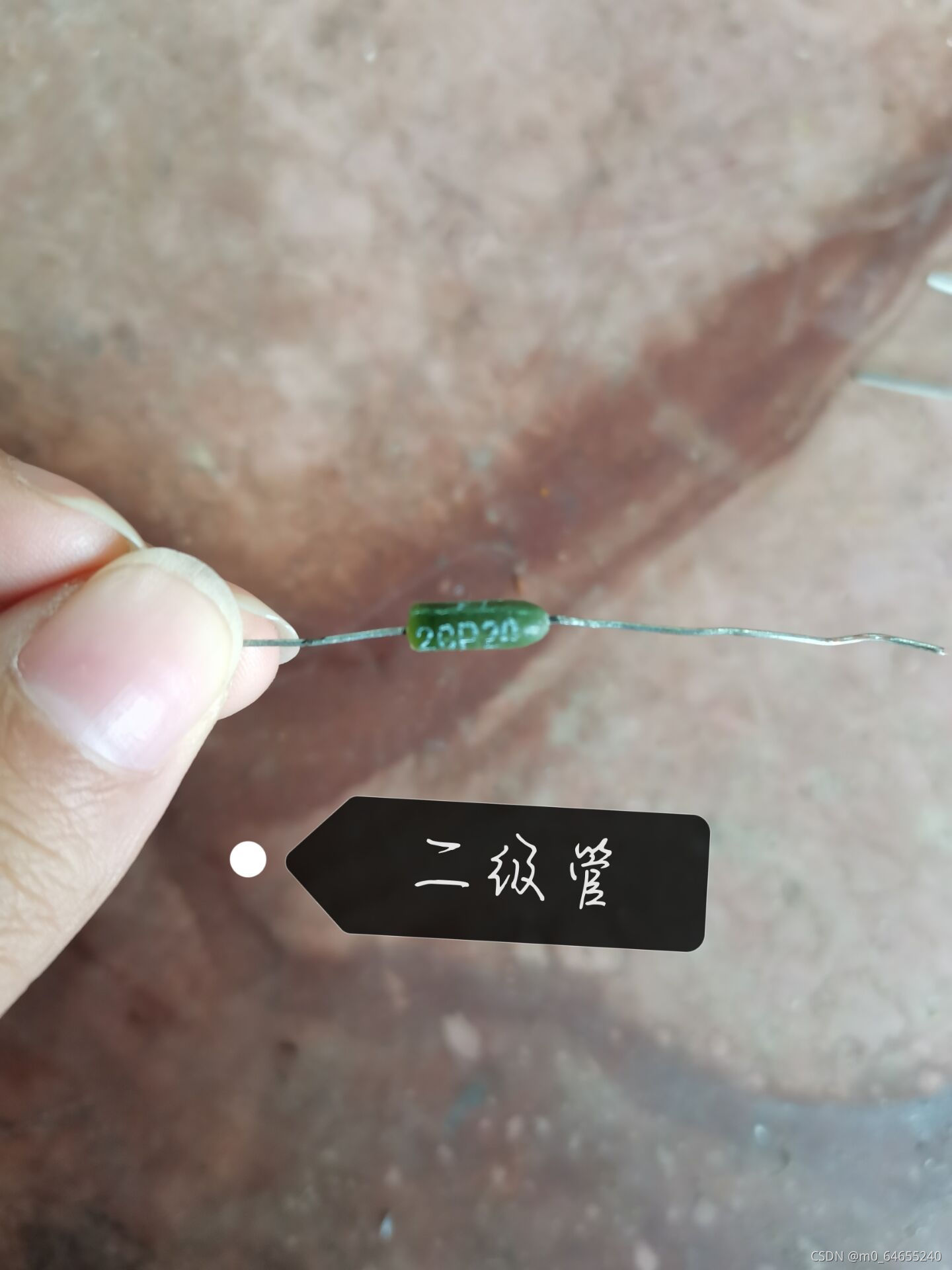

二极管的检测
普通二极管的检测 （包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别 将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断 通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

金属膜电阻是是用镍铬或类似的合金真空电镀技术，着膜於白瓷棒表面，经过切割调试阻值，以达到最终要求的精密阻值。 金属膜电阻器提供广泛的阻值范围，有着精密阻值，公差范围小的特性。亦可应用於金属膜保险丝电阻器。而碳膜电阻是目前电子、电器、资讯产品使用量最大，价格最便宜，品质稳定性信赖度高。其是从高温真空中分离出有机化合物之碳，紧密附着於瓷棒表面之碳膜体，而加以适当之接头后切割调适而成，并在其表面涂上环氧树脂密封保护之。
从外观上，金属膜的为五个环（1％），碳膜的为四环（5％）。金属膜的为蓝色，碳膜的为土黄色或是其他的颜色。（微型电阻过去的国标是按颜色区别，金属膜电阻用红色，碳膜电阻用绿色。）但由于工艺的提高和假金膜的出现，这两种方法并不是很好，很多时候区分不开这两种电阻。
比较好的方法是下面两种：
1.用刀片刮开保护漆，露出的膜的颜色为黑色为碳膜电阻；膜的颜色为亮白的则为金属膜电阻。
2.由于金属膜电阻的温度系数比碳膜电阻小得多(比较耐热)，所以可以用万用表测电阻的阻值，然后用烧热的电铬铁靠近电阻，如果阻值变化很大，则为碳膜电阻，反之则为金属膜电阻。

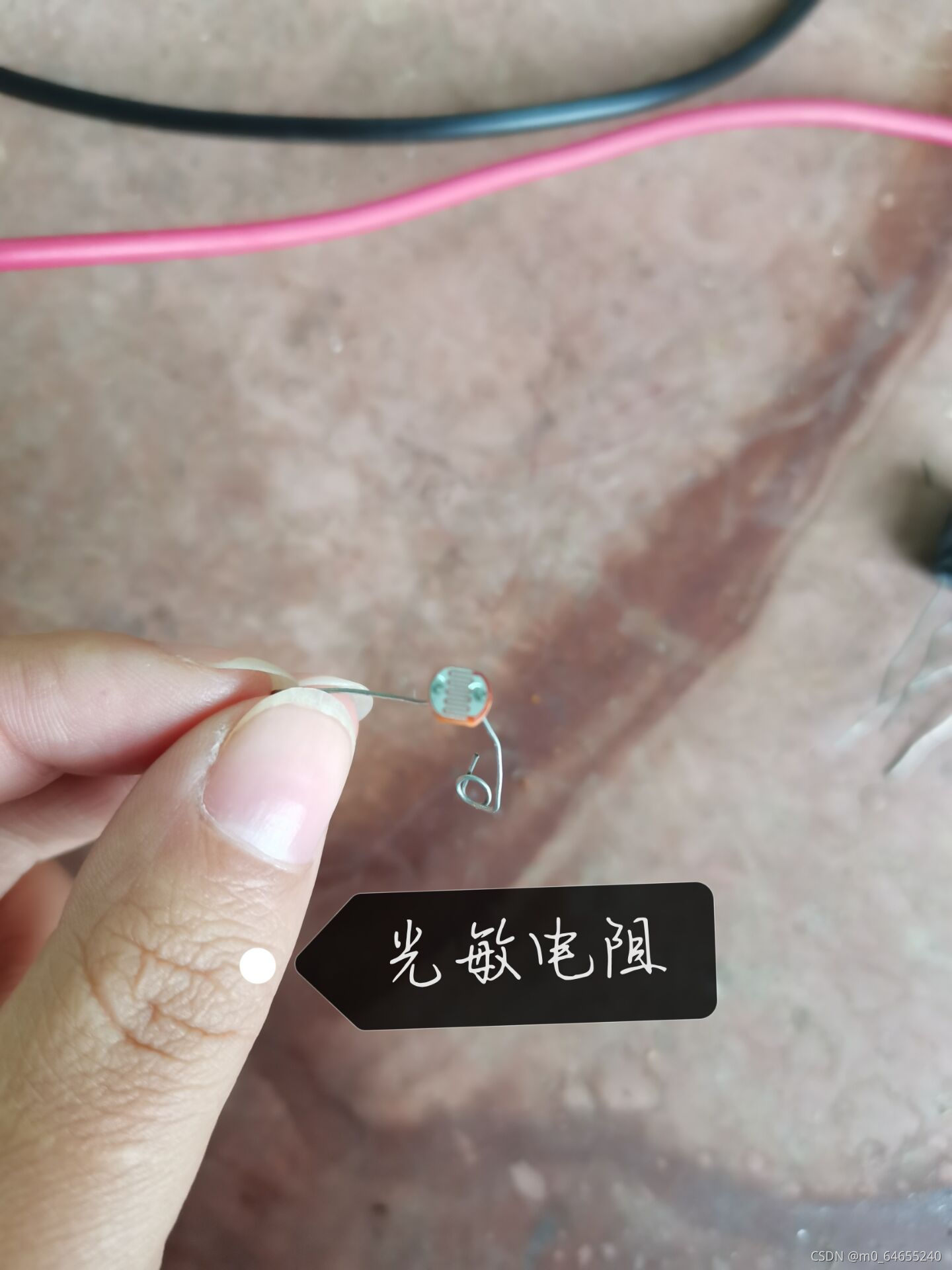

(1)用一黑纸片将光敏电阻的透光窗口遮住，此 时万用表的指针基本保持不变，阻值接近无穷选择 大。此值越大说明光敏电阻性能越好；若此值很小或 接近为零，说明光敏电阻损坏，不能使用。

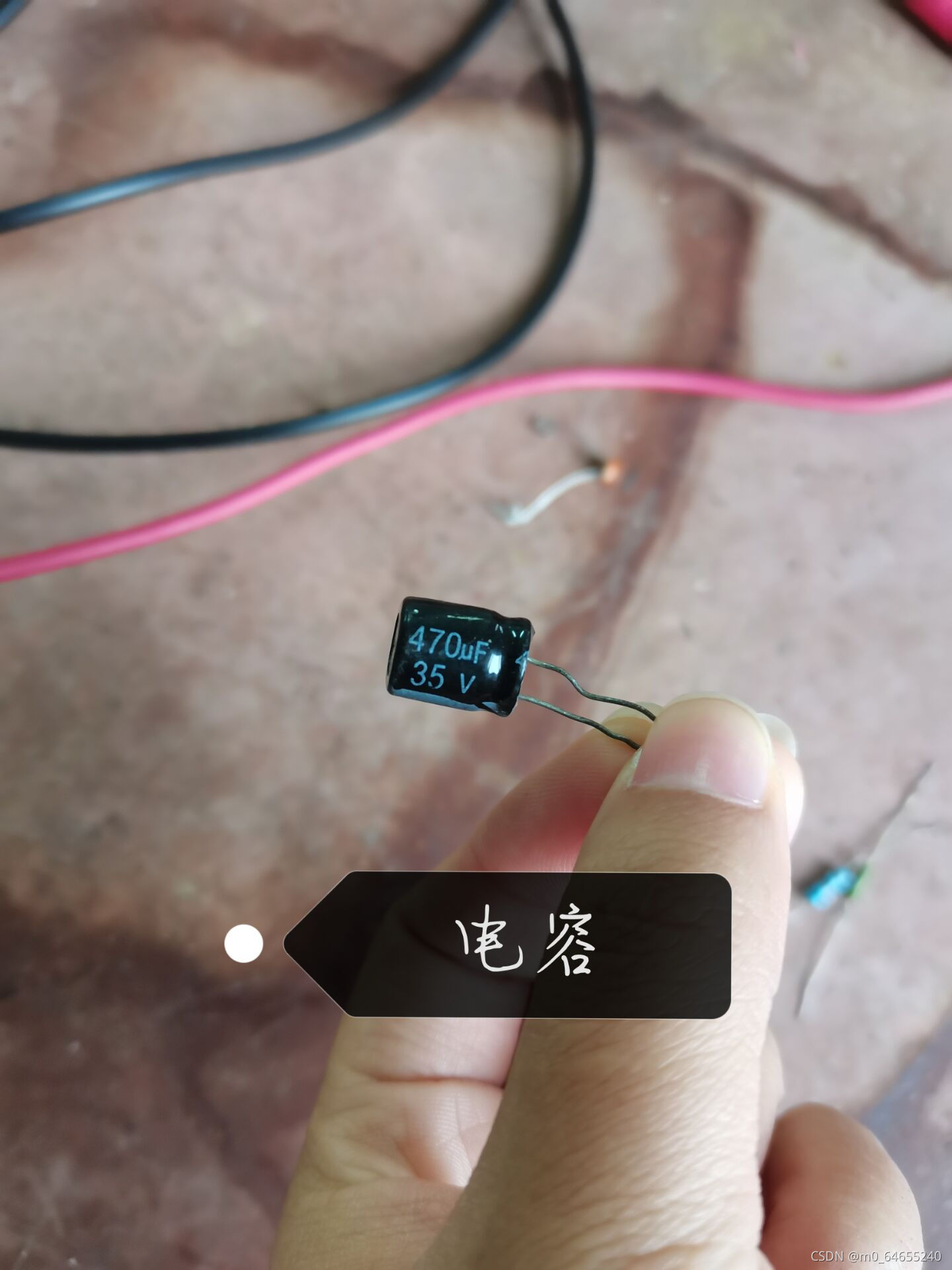

首先，在测量电容之前，一定要先将电容放电（拆下电容后将电容两端短路），否则可能会将万用表烧毁。
然后查看电容标签上面标注的电容容量，方便我们根据电容容量选择格式的档位。这里以25微法电容为例。
接下来将万用表调到合适的电容档位，我们调档位要大于电容标签上的电容值。这里选择200微法。
然后按下万用表测量按钮，测量电容按钮一般会标注有“Cx/Lx”，按下过后屏幕会出现提示。
最后用两表笔接触到电容的两端，一般测量出来数值都会偏大，但是数值只要接近标签数值，那么就说明电容是正常可用的。

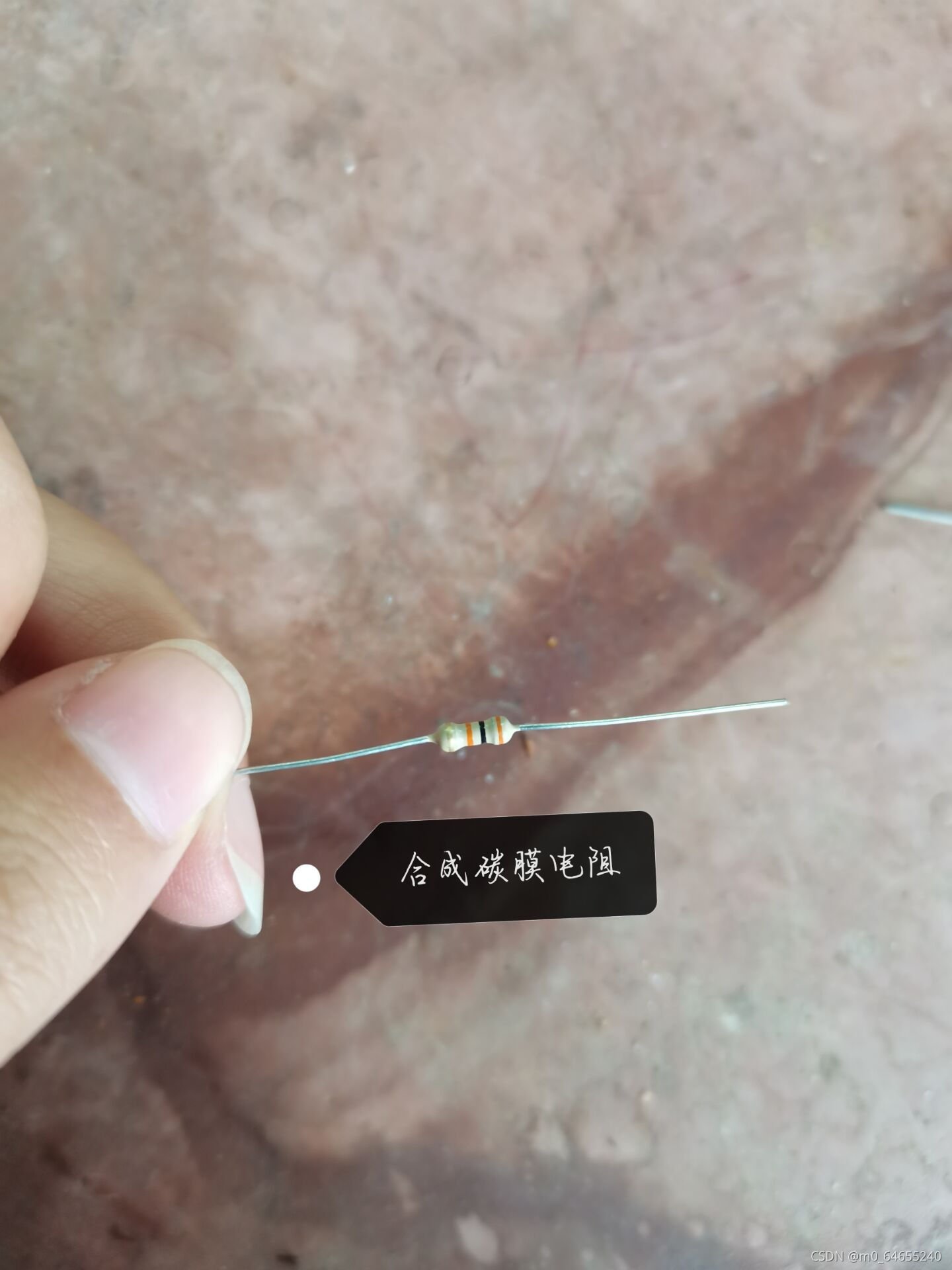

对于碳膜电阻来说，它是利用碳沉淀在磁棒或者瓷管上面，同时在其表面结成一层结晶碳膜，通过改变碳膜的厚度以及用刻槽的方法改变碳膜电阻的程度，最终得到所需要的阻值，最后才表面涂上环氧树脂来加强密封，外观颜色基本上是土黄色，当然也有其他的颜色，例如粉红色。

色环是四个环，阻值范围为1Ω~10MΩ，额定功率有0.125W、0.25W、0.5W、1W等，精度范围：±10%、±5%、±2% ，这种电阻体积普遍较大，在廉价产品经常用到，例如电源产品、充电器。这种电阻不建议用于启动电阻，因为耐冲击性相对存在缺陷。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。而绕线电阻由于一般数值较高(一般为兆欧级)。在低电压下的测量值不能反映在高电压条件下工作的真正绕线电阻值。兆欧表也叫绕线电阻表。它是测量绕线电阻最常用的仪表。它在测量绕线电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。
