RabbitMQ 模拟实现【三】：存储设计

数据库设计

数据库主要存储交换机、队列、绑定

SQLite

此处考虑的是更轻量的数据库SQLite, 因为⼀个完整的 SQLite 数据库，只有⼀个单独的不到1M的可执⾏⽂件，在Java中使用SQLite,不需要额外安装,只需要引入依赖即可，同时采用 mybatis 来管理数据库，完成我们数据存储方面的需求
SQLite,只是一个本地的数据库,这个数据库相当于直接操作本地硬盘文件,
因此需要在配置文件中配置好数据库文件的路径

配置数据库

1. 直接在pom.xml⽂件中引⼊

<!-- https://mvnrepository.com/artifact/org.xerial/sqlite-jdbc -->
<dependency>
<groupId>org.xerial</groupId>
<artifactId>sqlite-jdbc</artifactId>
<version>3.42.0.0</version>
</dependency>

2. 然后在 application.yml 配置⽂件中

spring:
datasource:
url: jdbc:sqlite:./data/meta.db
username:
password:
driver-class-name: org.sqlite.JDBC

实现 数据库

1.此处我们根据之前的需求分析，对 application.yml 添加如下配置：

mybatis:
mapper-locations: classpath:mapper/**Mapper.xml

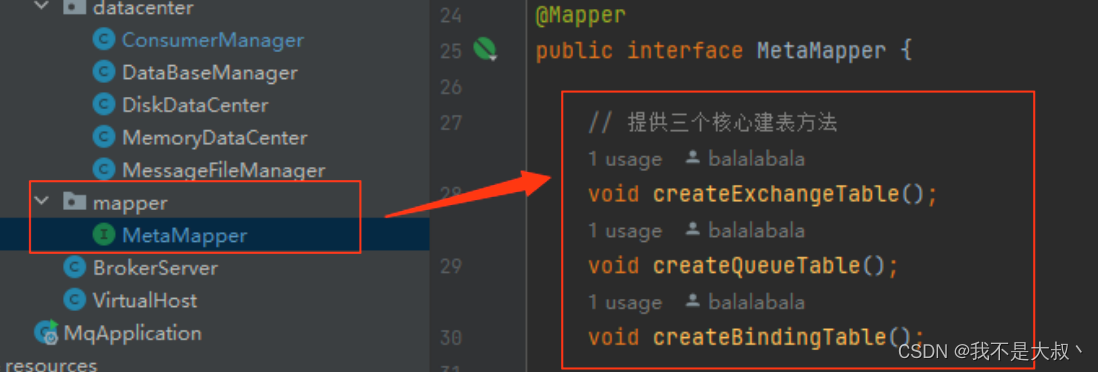

2.创建一个对应的 interface 实现包括但不限于建表的方法来操作数据库，同时注入Spring 容器中

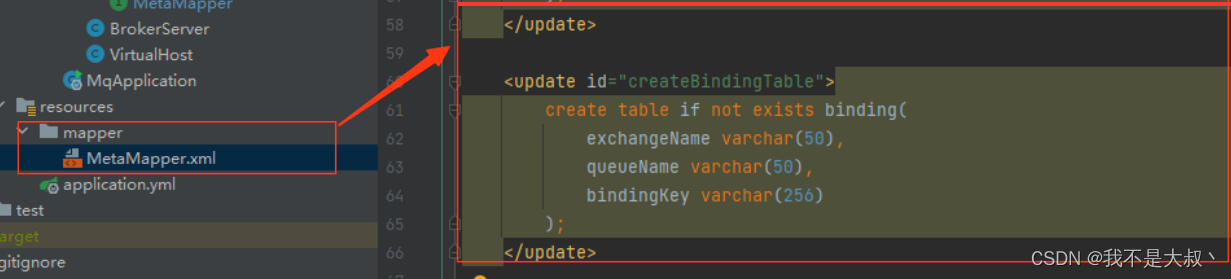

3.创建 mapper⽬录和⽂件 MetaMapper.xml 并在 MetaMapper.xml 中利用 MyBits 实现 后续会用到的数据库 CRUD 功能

关于哈希表等复杂类的存储

• 说明：转成 json 格式的字符串来表示，在数据库中直接利用 varchar 类型即可
• 转换思想：

• 比如 MyBatis 往数据库中写数据, 就会调用对象的 getter 方法,拿到属性的值,再往数据库中写.如果这个过程中,让 getArguments 得到的结果是 String 类型的,此时,就可以直接把这个数据写到数据库了
• 比如 MyBatis 从数据库读数据的时候,就会调用对象的 setter 方法,把数据库中读到的结果设置到对象的属性中,如果这个过程中,让 setArguments,参数是一个 String,并且在setArquments 内部针对字符串解析,解析成一个 Map 对象

• 具体实现

public String getArguments(){
    // Map 类型转换为 String（json）
    ObjectMapper objectMapper = new ObjectMapper();
    try {
        return objectMapper.writeValueAsString(arguments);
    } catch (JsonProcessingException e) {
        e.printStackTrace();
    }

    return "{}";
}

public void setArguments(String arguments){
    ObjectMapper objectMapper = new ObjectMapper();
    try {
        this.arguments = objectMapper.readValue(arguments, new TypeReference<HashMap<String, Object>>() {
        });
    } catch (JsonProcessingException e) {
        e.printStackTrace();
    }
}

启动数据库

• 在服务器（BrokerServer）启动的时候，能够做出以下逻辑判定：

1. 如果数据库存在，表也都有了，不做任何操作
2. 如果数据库不存在，则创建库，创建表，构造默认数据

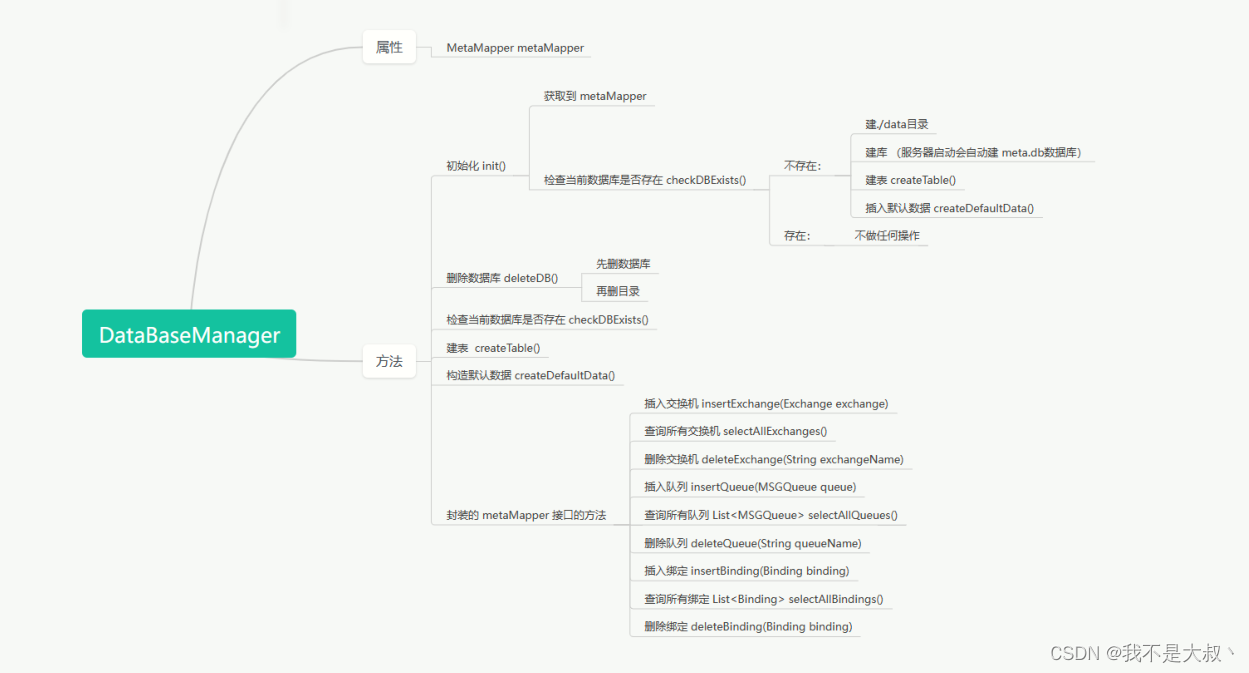

• 依据下列框图构造⼀个类 DataBaseManager 来管理数据库

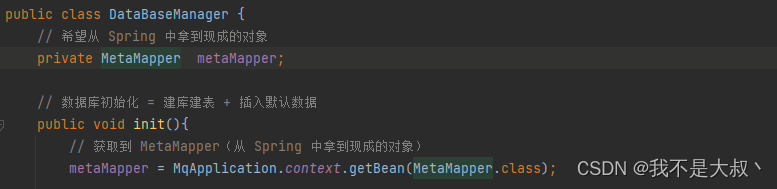

  我们需要用 依赖查找 得到这个类.故而需要给项目启动类 增添 一个 静态属性:容器上下文



后续，我们就可以通过
MqApplication.context = SpringApplication.run(MqApplication.class);
来直接直接拿到 Spring 对象

文件设计

文件这一块主要存储的是消息

消息持久化

消息是依托于队列的，因此存储的时候，就要把 消息 按照 队列 维度展开

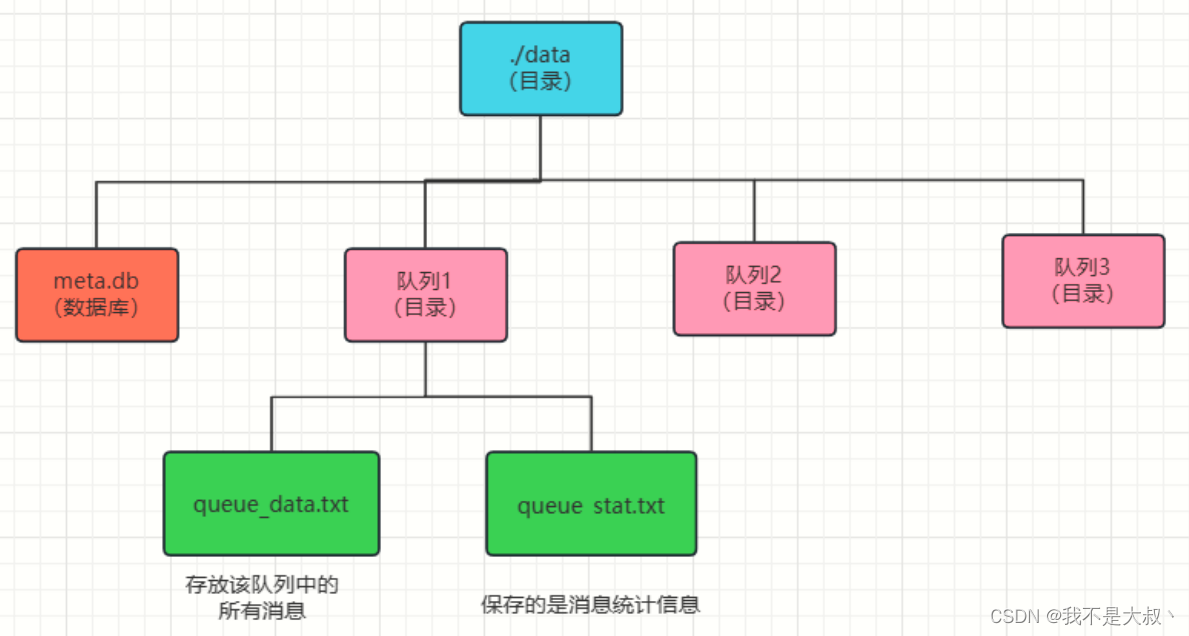

在 data 中创建⼀些⼦⽬录，每个队列对应⼀个⼦⽬录，⼦⽬录名就是队列名

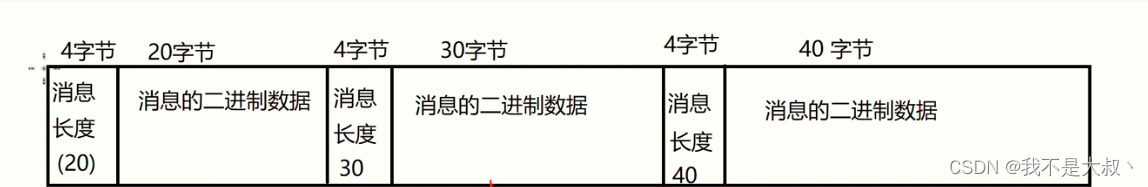

消息属性格式

使用两个文件：

• queue_data.txt 保存消息的内容
• queue.stat.txt 保存消息的统计内容（总消息 \t 有效消息


核心方法

• 垃圾回收
• 统计文件读写
• 创建消息目录和文件
• 删除消息目录和文件
• 消息序列化
• 把消息写入文件中
• 从文件中删除消息（逻辑删除）
• 从硬盘中恢复数据到内存

消息序列化

我们知道在存储时，我们需要保存到文件，而文件只能存储字符串/二进制数据，无法直接存储消息对象，同时通过socket套接字在网络中传输时，也需要转为二进制，因此消息的序列化与反序列化尤为重要

tip：此处不使⽤ json 进⾏序列化，由于 Message，⾥⾯存储是⼆进制数据。⽽jason序列化得到的结果是⽂本数据，JSON格式中有很多特殊符号,:"{}这些符号会影响 json
格式的解析如果存文本,你的键值对中不会包含上述特殊符号,如果存二进制,那就不好说.万一某个二进制的字节正好就和 上述特殊符号 的ascii样了,此时就可能会引起 json 解析的格式错误~~

实现如下：

// 把一个对象序列化成一个字节数组
    public static byte[] toBytes(Object object) throws IOException {
        // 这个流对象相当于一个变长的字节数组
        // 可以把 object 序列化的数据逐渐写入该流对象，再转为 byte[]
        try(ByteArrayOutputStream byteArrayOutputStream = new ByteArrayOutputStream()) {
            try(ObjectOutputStream objectOutputStream = new ObjectOutputStream(byteArrayOutputStream)){
                // 把该对象序列化， 写入objectOutputStream中，因为其关联byteArrayOutputStream
                // 所以相当于写入了 byteArrayOutputStream 中
                objectOutputStream.writeObject(object);
            }
            return byteArrayOutputStream.toByteArray();
        }
    }

    // 把一个字节数组，反序列化成一个对象
    public static Object fromByte(byte[] data) throws IOException, ClassNotFoundException {
        Object object = null;
        try(ByteArrayInputStream byteArrayInputStream = new ByteArrayInputStream(data)){
            try(ObjectInputStream objectInputStream = new ObjectInputStream(byteArrayInputStream)){
                object = objectInputStream.readObject();
            }
        }
        return object;
    }

消息文件回收

由于当前会不停的往消息⽂件中写⼊消息，并且删除消息只是逻辑删除，这就可能导致消息⽂件越来越⼤，并且包含⼤量⽆⽤的消息。我们需要实现垃圾文件的回收

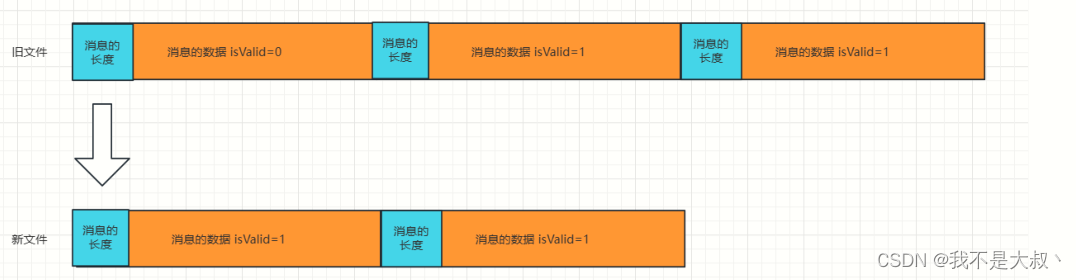

• 此处使⽤的是复制算法。如下：


• 此处就要⽤到我们每个队列⽬录中，所对应的另⼀个⽂件 queue_stat.txt了，使⽤这个⽂件来保存消息的统计信息
• 只存⼀⾏数据，⽤ \t 分割， 左边是 queue_data.txt 中消息的总数⽬，右边是 queue_data.txt中有
  效的消息数⽬。 形如 2000\t1500, 代表该队列总共有2000条消息，其中有效消息为1500条
  所以此处我们就约定，当消息总数超过2000条，并且有效消息数⽬低于总消息数的50%，就处理⼀次垃圾回收GC
  具体实现代码：

// 检查是否需要进行GC
    public boolean checkGC(String queueName){
        // 判断
        Stat stat = readStat(queueName);
        if (stat.totalCount > 2000 && (double)stat.validCount / (double) stat.totalCount < 0.5){
            return true;
        }
        return false;
    }

    // GC操作使用复制算法，会创建一个新的文件出来，这里约定新文件的位置
    public String getQueueDataNewPath(String queueName){
        return getQueueDir(queueName) + "/queue_data_new.txt";
    }

    // 垃圾回收机制
    public void gc(MSGQueue queue) throws MqException, IOException, ClassNotFoundException {
        synchronized (queue){
            // 统计花费的时间
            long gcBeg = System.currentTimeMillis();

            // 1.创建新文件
            File queueDataNewFile = new File(getQueueDataNewPath(queue.getName()));
            if (queueDataNewFile.exists()){
                throw new MqException("[MessageFileManager] gc 时发现该队列queue_data_new 已经存在");
            }
            boolean ok = queueDataNewFile.createNewFile();
            if (!ok){
                throw new MqException("[MessageFileManager] 创建文件失败 queueName=" + queueDataNewFile.getAbsolutePath());
            }
            // 2.读取有效消息
            LinkedList<Message> messages = loadAllMessageFromQueue(queue.getName());
            // 3.将有效消息写入文件
            try(OutputStream outputStream = new FileOutputStream(queueDataNewFile)){
                try(DataOutputStream dataOutputStream = new DataOutputStream(outputStream)){
                    for(Message message : messages){
                        byte[] buffer = BinaryTool.toBytes(message);
                        dataOutputStream.writeInt(buffer.length);
                        dataOutputStream.write(buffer);
                    }
                }
            }

            // 4.删除旧的文件
            File queueDataOldFile = new File(getQueueDataPath(queue.getName()));
            ok = queueDataOldFile.delete();
            if (!ok){
                throw new MqException("[MessageFileManager] 删除旧的文件内容失败 queueDataOldFile="
                + queueDataOldFile.getAbsolutePath());
            }

            // 5.重命名
            ok =  queueDataNewFile.renameTo(queueDataOldFile);
            if (!ok){
                throw new MqException("[MessageFileManager] 文件重命名失败 queueDataNewFile=" + queueDataNewFile.getAbsolutePath()
                + ", queueDataOldFile=" + queueDataOldFile.getAbsolutePath());
            }

            //6.更新统计文件
            Stat stat = readStat(queue.getName());
            stat.totalCount = messages.size();
            stat.validCount = messages.size();
            writeStat(queue.getName(),stat);
            long gcEnd = System.currentTimeMillis();
            System.out.println("[MessageFileManager] gc 执行完毕！ queueName=" + queue.getName()
                        + "time=" + (gcEnd - gcBeg) + "ms");
        }
    }

统一硬盘存储管理

上述我们存储在硬盘中的数据，分为了两个，⼀个是存放数据库中，⼀个是存放在⽂件中。
我们需要统⼀封装⼀个类对上⾯硬盘数据进⾏管理

package com.example.demo.mqsever.datacenter;

import com.example.demo.common.MqException;
import com.example.demo.mqsever.core.Binding;
import com.example.demo.mqsever.core.Exchange;
import com.example.demo.mqsever.core.MSGQueue;
import com.example.demo.mqsever.core.Message;

import java.io.IOException;
import java.util.LinkedList;
import java.util.List;

// 整合 数据库：交换机、绑定、队列 + 数据文件：消息
public class DiskDataCenter {
    // 管理数据库的实例
    private DataBaseManager  dataBaseManager = new DataBaseManager();
    // 管理数据文件中的实例
    private MessageFileManager messageFileManager = new MessageFileManager();

    public void init(){
        dataBaseManager.init();
        messageFileManager.init();
    }

    // 交换机操作
    public void insertExchange(Exchange exchange){
        dataBaseManager.insertExchange(exchange);
    }

    public void deleteExchange(String exchangeName){
        dataBaseManager.deleteExchange(exchangeName);
    }

    public List<Exchange> selectAllExchanges(){
        return dataBaseManager.selectAllExchanges();
    }

    // 队列操作
    public void insertQueue(MSGQueue queue) throws IOException {
        dataBaseManager.insertQueue(queue);
        // 创建目录的同时，也要创建文件和目录
        messageFileManager.createQueueFiles(queue.getName());
    }

    public void deleteQueue(String queueName) throws IOException {
        dataBaseManager.deleteQueue(queueName);
        // 删除目录的同时，也要删除文件和目录
        messageFileManager.destroyQueueFiles(queueName);
    }

    public List<MSGQueue> selectAllQueues(){
        return dataBaseManager.selectAllQueue();
    }

    // 绑定操作
    public void insertBinding(Binding binding){
        dataBaseManager.insertBinding(binding);
    }

    public void deleteBinding(Binding binding){
        dataBaseManager.deleteBinding(binding);
    }

    public List<Binding> selectAllBindings(){
        return dataBaseManager.selectAllBindings();
    }

    // 消息操作
    public void sendMessage(MSGQueue queue, Message message) throws IOException, MqException {
        messageFileManager.sendMessage(queue,message);
    }

    public void deleteMessage(MSGQueue queue,Message message) throws IOException, ClassNotFoundException, MqException {
        messageFileManager.deleteMessage(queue,message);
        // 判断是否需要进行 GC 操作
        if (messageFileManager.checkGC(queue.getName())){
            messageFileManager.gc(queue);
        }
    }

    public LinkedList<Message> loadAllMessageFromQueue(String queueName) throws IOException, MqException, ClassNotFoundException {
        return messageFileManager.loadAllMessageFromQueue(queueName);
    }

}

内存存储管理

借助内存中的⼀些列数据结构 ，保存 交换机、队列、绑定、消息，⼴泛使⽤了 哈希表、链表、嵌套的数据结构等使
⽤内存管理上述的数据，对于MQ来说，内存存储数据为主；硬盘存储数据为辅（主要是为了持久化，重启之后，数据不丢失）

线程安全

此处为了保证线程安全，统一使用 线程安全的 ConcurrentHashMap.同时再编写相关代码的时候，要考虑：要不要加锁？锁加到哪⾥？

数据结构实现

    // key 是 exchangeName, value 是 Exchange 对象
    private ConcurrentHashMap<String, Exchange> exchangeMap = new ConcurrentHashMap<>();
    // key 是 queueName, value 是 MSGQueue 对象
    private ConcurrentHashMap<String, MSGQueue> queueMap = new ConcurrentHashMap<>();
    // 第一个 key 是 exchangeName, 第二个 key 是 queueName
    private ConcurrentHashMap<String, ConcurrentHashMap<String, Binding>> bindingsMap = new ConcurrentHashMap<>();
    // key 是 messageId, value 是 Message 对象
    private ConcurrentHashMap<String, Message> messageMap = new ConcurrentHashMap<>();
    // key 是 queueName, value 是一个 Message 的链表
    private ConcurrentHashMap<String, LinkedList<Message>> queueMessageMap = new ConcurrentHashMap<>();
    // 第一个 key 是 queueName, 第二个 key 是 messageId
    private ConcurrentHashMap<String, ConcurrentHashMap<String, Message>> queueMessageWaitAckMap = new ConcurrentHashMap<>();
