分岔图中的暗线（Dark Lines）

钢皮鲍小鱼

于 2024-08-24 09:35:21 发布

阅读量672

点赞数 16

分类专栏：非线性科学文章标签：算法

本文链接：https://blog.csdn.net/m0_65151644/article/details/141489403

版权

非线性科学专栏收录该内容

1 篇文章

订阅专栏

分岔图中的暗线（混沌带中的暗线）本质上为状态点的聚集区域。从函数图形上看，这些位置处的乘子应较为平缓；从乘子的数值上看，这些位置处的状态点甚至达到超稳定。

一、一维单峰映射中的暗线

映射函数： $x_{n+1}=1-{\mu}{x_n}^2$

上述映射函数对应的分岔图为：

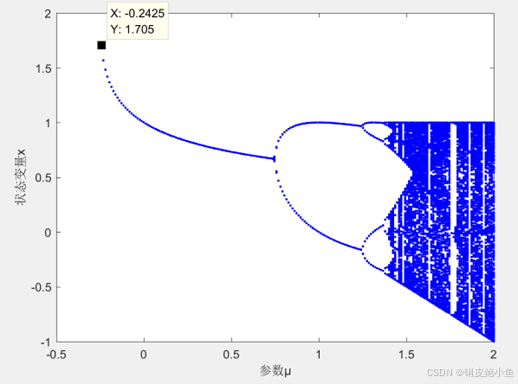

图1：单峰映射中的分岔图

根据此映射函数的性质，可依次写出各暗线的方程：

$P_0=0;\\ P_1=1-{\mu}{P_0}^2=1;\\ P_2=1-{\mu}{P_1}^2=1-{\mu};\\ P_3=1-{\mu}{P_2}^2=1-{\mu}+2{\mu}^2-{\mu}^3;\\ ......$

依次类推，可绘制出分岔图中的多条暗线，如图所示：

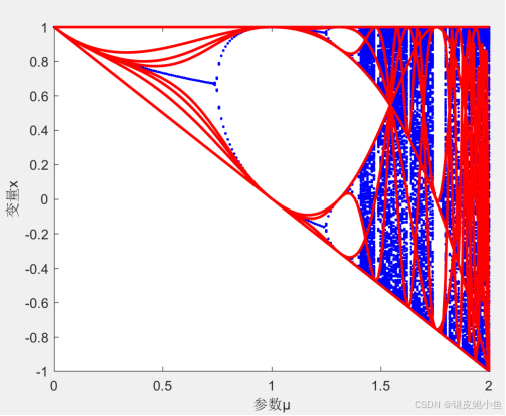

图2：单峰映射分岔图中的暗线（P1-P8）

图2实现的程序为（Matlab）：

clc
clear
%绘制分岔图
y=zeros(2,50000);
m=1;
for d=0.0:0.001:2
    x=0.618;
    for k=1:500
        if k>200
           y(1,m)=d;y(2,m)=x;
           m=m+1;
        end
        x=1-d*x*x;
    end
end
figure
plot(y(1,1:m-1),y(2,1:m-1),'.b')
%绘制暗线图
hold on
lines=10;%绘制前10条
P=zeros(lines,50000);
for k=2:1:lines
    m=1;
    for k1=0.0:0.001:2
        P(k,m)=1-k1*P(k-1,m)*P(k-1,m);
        m=m+1;
    end
    plot(0.0:0.001:2,P(k,1:m-1),'r','linewidth',2)
end

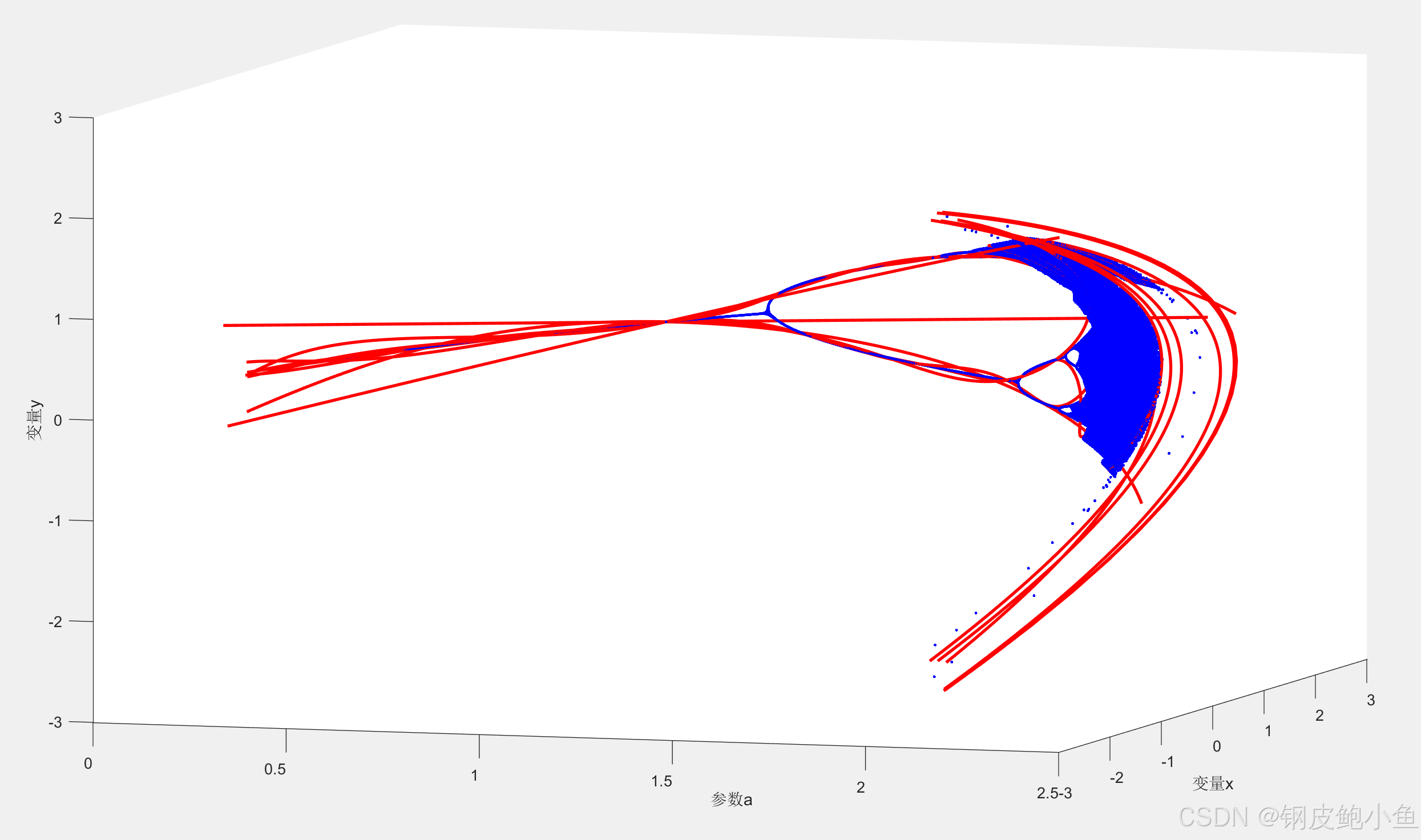

二、二维海农映射中的暗线

映射函数：

$x_{n+1}=a-{x_n}^2-0.3y_n;\\ y_{n+1}=x_n;$
