驯服 Mermaid：解决 ‘Trying to inactivate an inactive participant’ 报错的踩坑实录 🧜‍♀️➡️✅

大家好！👋 在写技术文档或者博客时，使用 Mermaid 来绘制图表（尤其是流程图和时序图）简直是神器！📈 它能让我们用简单的文本代码生成清晰、美观的图表。然而，有时候 Mermaid 的解析器也会有点“小脾气”，抛出一些让人摸不着头脑的错误，比如这次我们遇到的 Error: Trying to inactivate an inactive participant 🤯。

这篇文章就来分享一下，我是如何一步步“驯服” Mermaid，最终解决这个棘手的激活/失活状态错误的完整过程。希望我的踩坑经验能帮你少走弯路！💡

📊 问题回顾与尝试总结

简单来说，我需要绘制一个包含条件判断（alt）和嵌套逻辑的验证码校验时序图。最初的尝试遇到了各种问题，核心就是 Mermaid 解析器无法正确追踪参与者（特别是 CaptchaController）的激活状态。

尝试次数	核心策略	结果	关键问题/发现
1	使用 opt 后跟 else (错误语法)	失败 ❌	Mermaid 不支持 opt 后直接跟 else，应用 alt。
2	改用嵌套 alt 结构，使用隐式失活箭头 (-->>-)	失败 ❌	出现 inactivate an inactive participant 错误。
3	保持嵌套 alt，修改返回箭头为不失活类型 (-->>)	失败 ❌	错误依旧，说明仅改箭头类型不足以解决状态追踪问题。
4	引入显式 activate/deactivate 控制参与者状态	失败 ❌	错误依旧，显式控制在复杂嵌套下仍可能让解析器混淆。
5	最终方案 ✅：显式 activate 请求开始时；显式管理辅助参与者状态；移除中间 deactivate Controller；依赖最终返回箭头隐式失活 Controller。	成功 👍	解析器需要明确的请求生命周期起点，且避免在分支中间过度干预 Controller 状态。

🌊 漫漫调试路：一步一脚印

第一步：遭遇拦路虎 - opt 与 else 的冲突

最初版本的代码（类似但不完全相同）使用了 opt 来表示可选路径，后面紧跟着 else，结果直接报了语法错误。

sequenceDiagram
    A->>B: Do something
    opt Option 1
        B-->>A: Response 1
    else Option 2 # <- 这里会报错
        B-->>A: Response 2
    end

原因： Mermaid 的 opt 关键字代表一个可选片段，它没有 else 分支。对于互斥的条件分支，应该使用 alt (alternative)。

第二步：换用 alt，却陷入新困境 - 激活状态错误

修正语法，将 opt 改为嵌套的 alt 结构。同时，习惯性地使用了带失活效果的箭头 (-->>- 或 -->-)，希望在消息传递后自动管理状态。

sequenceDiagram
    participant Controller
    participant Helper
    Controller->>+Helper: Request data
    Helper-->>-Controller: Return data # 尝试隐式失活 Helper 并返回
    alt Condition A
       Controller-->>-Browser: Response A # 尝试隐式失活 Controller
    else Condition B
       Controller-->>-Browser: Response B # 尝试隐式失活 Controller
    end

结果： 这时出现了 Error: Error: Trying to inactivate an inactive participant (Controller) 的报错。反复出现，尤其是在嵌套 alt 内部返回或调用辅助参与者（如 CaptchaStorage）后。

分析： 解析器在复杂的嵌套 alt 结构中，对于参与者（特别是 Controller）何时应该激活、何时应该失活产生了混淆。隐式的失活箭头 (-->>-) 可能在 Controller 已经被认为失活时再次尝试将其失活。

第三步：调整箭头，效果不彰

考虑到可能是返回箭头类型的问题，尝试将从辅助参与者（如 CaptchaStorage）返回到 Controller 的箭头改为普通箭头 (-->>)，不让它们影响 Controller 的状态。

sequenceDiagram
    participant Controller
    participant Storage
    Controller->>+Storage: Request data
    Storage-->>Controller: Return data # 改为不失活 Storage 的箭头
    # ... 后续逻辑 ...
    alt Condition
        Controller-->>-Browser: Response # 仍然尝试隐式失活 Controller
    end

结果： 错误依旧。这表明问题根源在于解析器对 Controller 整个生命周期的追踪，而非仅仅是辅助参与者的返回。

第四步：引入显式控制，仍未解决

既然隐式控制不行，那就用显式的 activate/deactivate 来精确管理每个参与者的状态。

sequenceDiagram
    participant Controller
    participant Storage
    Browser->>Controller: Request
    activate Controller
    Controller->>Storage: Get data
    activate Storage
    Storage-->>Controller: Return data
    deactivate Storage
    alt Condition A
        Controller-->>Browser: Response A
        deactivate Controller # 在分支结束时尝试显式失活
    else Condition B
        Controller-->>Browser: Response B
        deactivate Controller # 在分支结束时尝试显式失活
    end

结果： 令人沮丧，错误依然存在！🤯 这说明即使是显式控制，在复杂的嵌套和多分支返回路径下，解析器也可能“算不清” Controller 当前应该是什么状态。特别是在 alt 的不同分支里都尝试 deactivate Controller 可能导致冲突。

第五步：峰回路转 - 返璞归真，抓住核心生命周期 ✅

痛定思痛，重新审视代码逻辑和 Mermaid 的状态管理。最终的解决方案基于以下原则：

1. 明确请求起点激活: 在处理外部请求（如 GET /generate, POST /verify）开始时，显式 activate Controller。这标志着一段处理逻辑的开始。
2. 显式管理辅助者: 对于临时调用的辅助参与者（如 KaptchaLib, CaptchaStorage），在其被调用时 activate，在其返回结果后 deactivate。这部分状态比较清晰。
3. 移除中间 Controller 失活: 关键！移除 alt 块内部所有显式的 deactivate Controller。不要在逻辑分支中间试图手动结束 Controller 的激活状态。
4. 依赖最终返回隐式失活: 让每个逻辑分支（alt 的每个 else）中，最后一条 从 Controller 发往 BrowserClient 的消息箭头 (Controller-->>BrowserClient) 来隐式地结束 Controller 的激活状态。解析器似乎能更好地处理这种“在分支末尾自然结束”的状态转换。

最终成功的代码结构:

MMD 流程图：我们的调试历程

下面是用 Mermaid 流程图描绘的整个调试和解决问题的过程：

注意：流程图中的所有文本都按要求用双引号包裹。

MMD 时序图：最终胜利的果实

这就是我们最终成功绘制，并且能够被 Mermaid 正确解析的时序图代码：

注意：时序图中的文本按要求没有加引号。

🧠 经验总结 & 思维导图

这次和 Mermaid “搏斗” 的经历让我收获良多：

1. 解析器敏感度: Mermaid 对于参与者生命周期的追踪，尤其在嵌套 alt 中，比预想的要敏感和“脆弱”。
2. 隐式 vs. 显式: 隐式激活/失活（箭头上的 +/-）在简单场景下方便，但在复杂场景下容易出错。显式控制 (activate/deactivate) 提供了更多控制力，但也需要更小心地使用，避免在中间逻辑过度干预核心参与者的状态。
3. 抓住主干生命周期: 对于处理请求的核心参与者（如 Controller），明确其激活的起点（收到请求时），并让其在每个逻辑分支的终点（返回响应时）自然结束，似乎是让解析器保持“清醒”的关键。
4. 耐心与尝试: 解决这类问题往往需要反复尝试不同的策略，并仔细分析错误信息背后的可能原因。

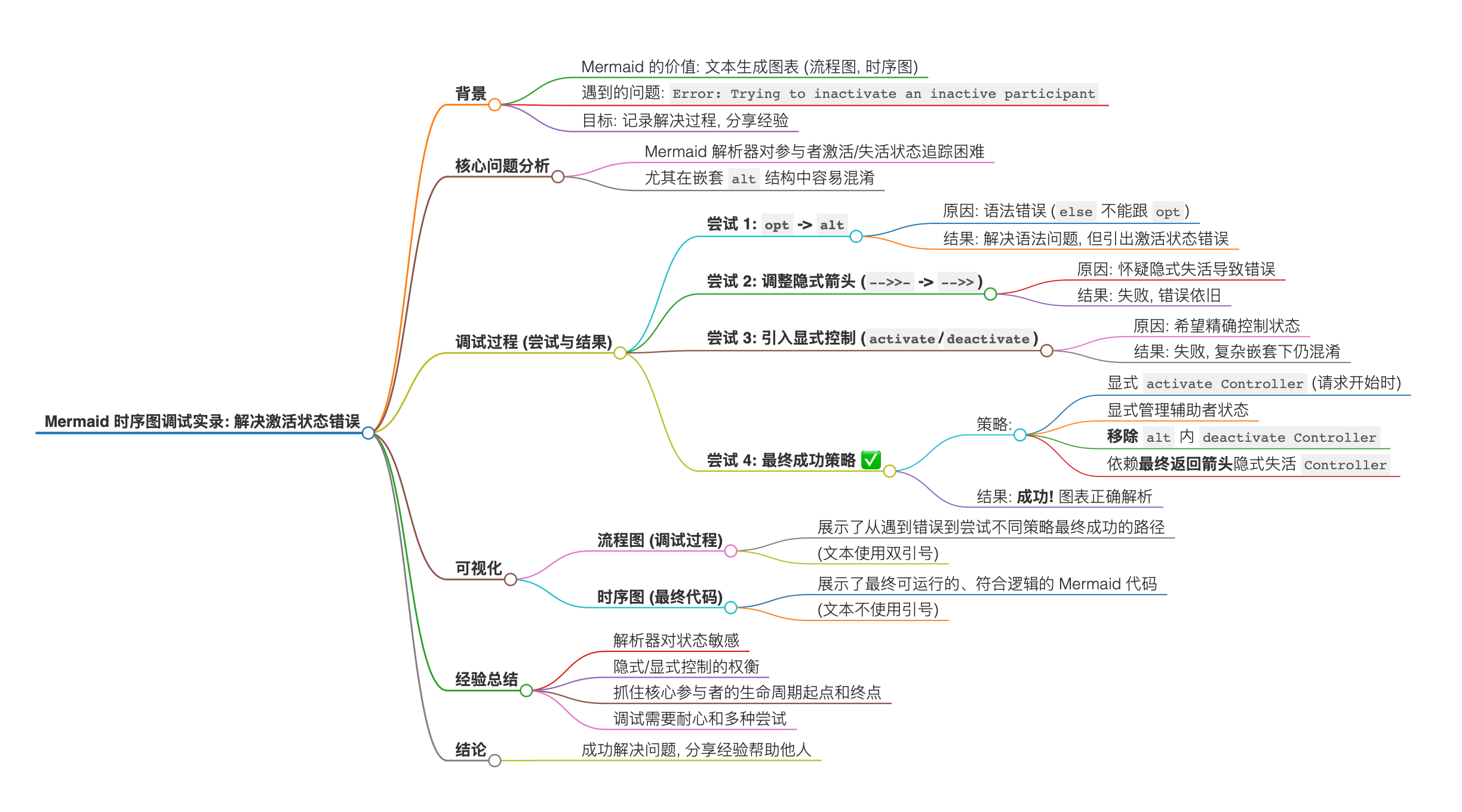

下面是用 Markdown 制作的思维导图，总结了这篇博客的主要内容：

🎉 结语

虽然过程有点曲折，但最终成功让 Mermaid 按预期工作的感觉还是很棒的！希望这篇详细的踩坑记录和最终的解决方案，能够在你未来遇到类似的 Mermaid 激活/失活状态问题时，提供一些思路和帮助。快乐编码，快乐画图！👍
