WLAN项目实列

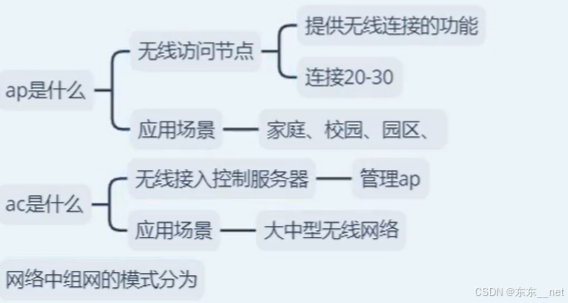

AP和AC是什么？

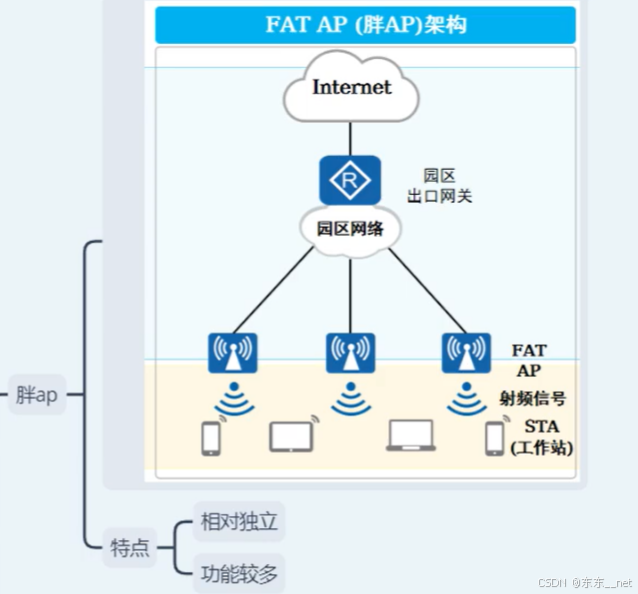

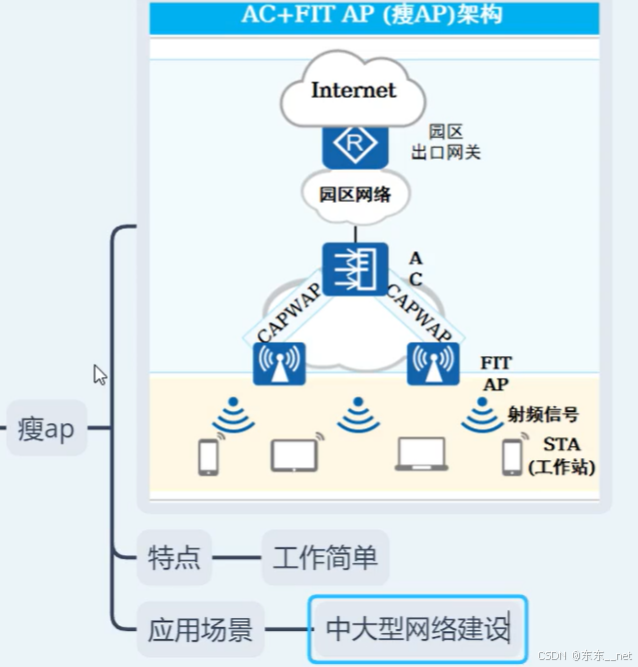

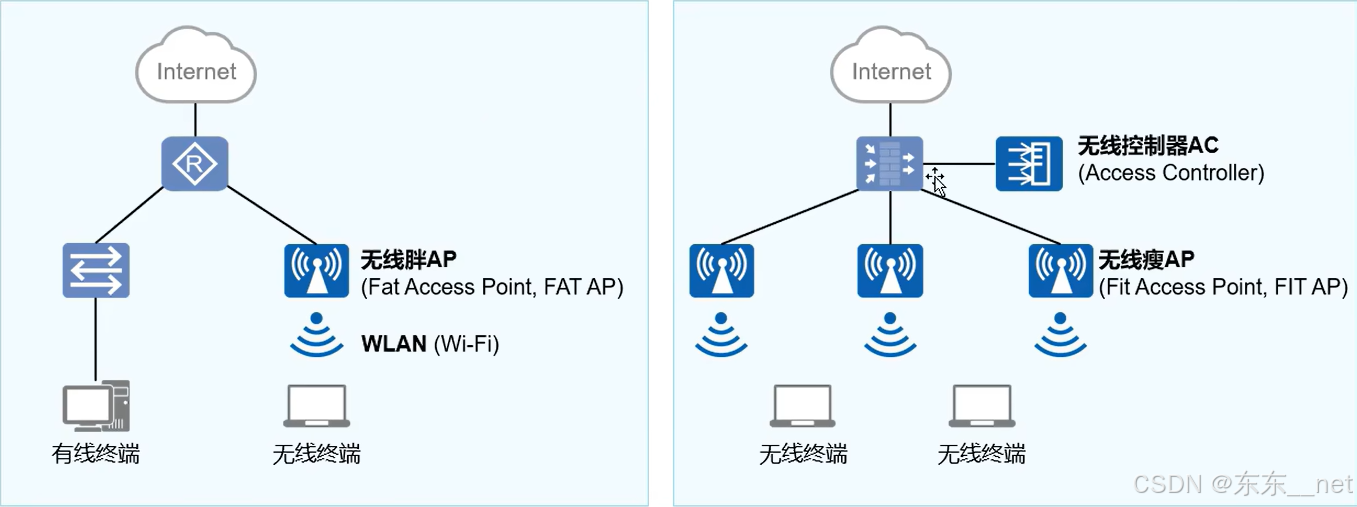

胖AP和廋AP？

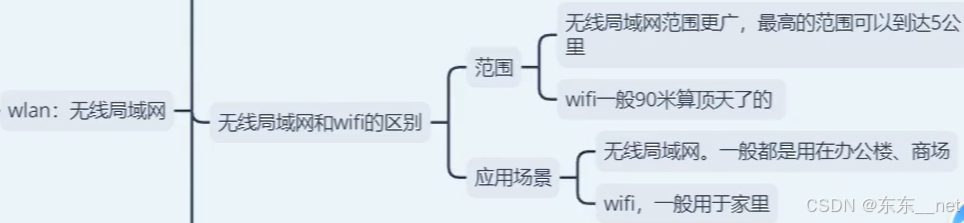

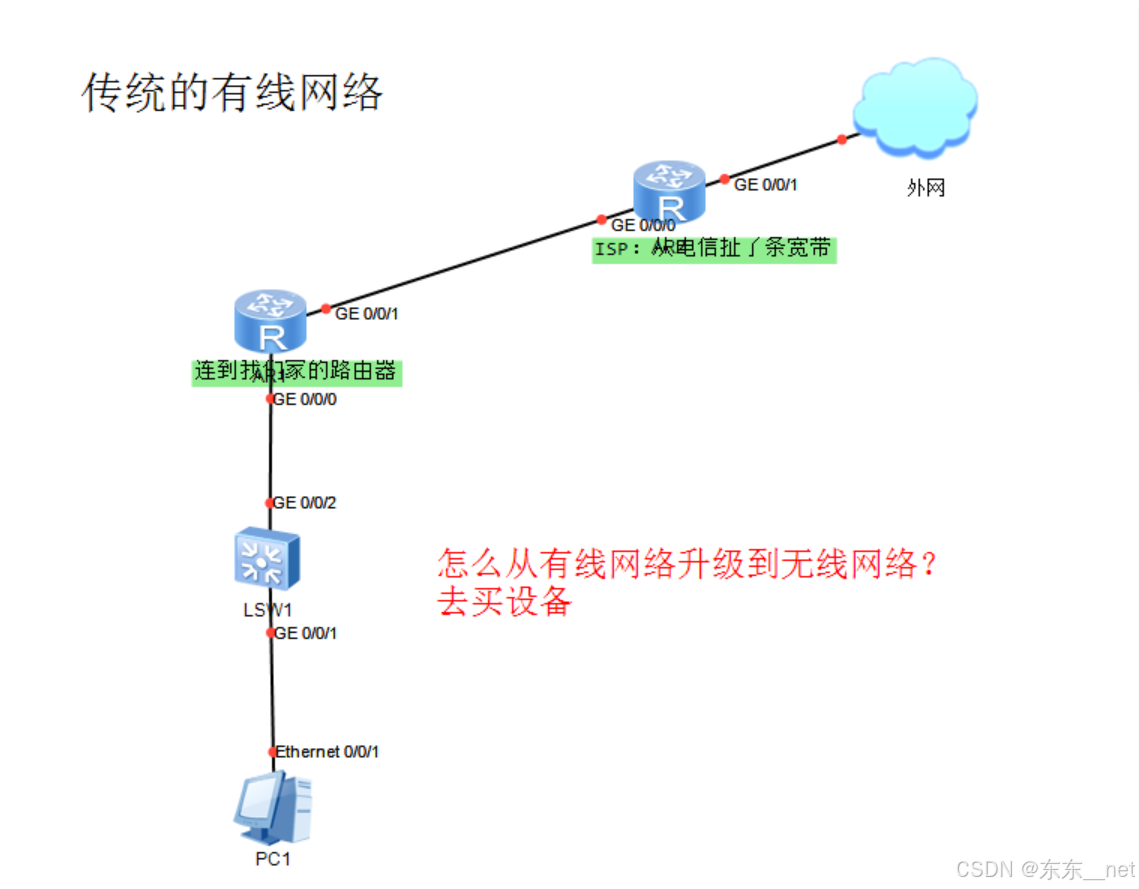

家里无线跟企业无线有什么区别？
家里：无线路由器
企业：无线路由器根本不可能覆盖，用大量无线AP，每个AP覆盖30m，AP多了同时放出信号。
几百个AP怎么让它协同工作？ AC上场

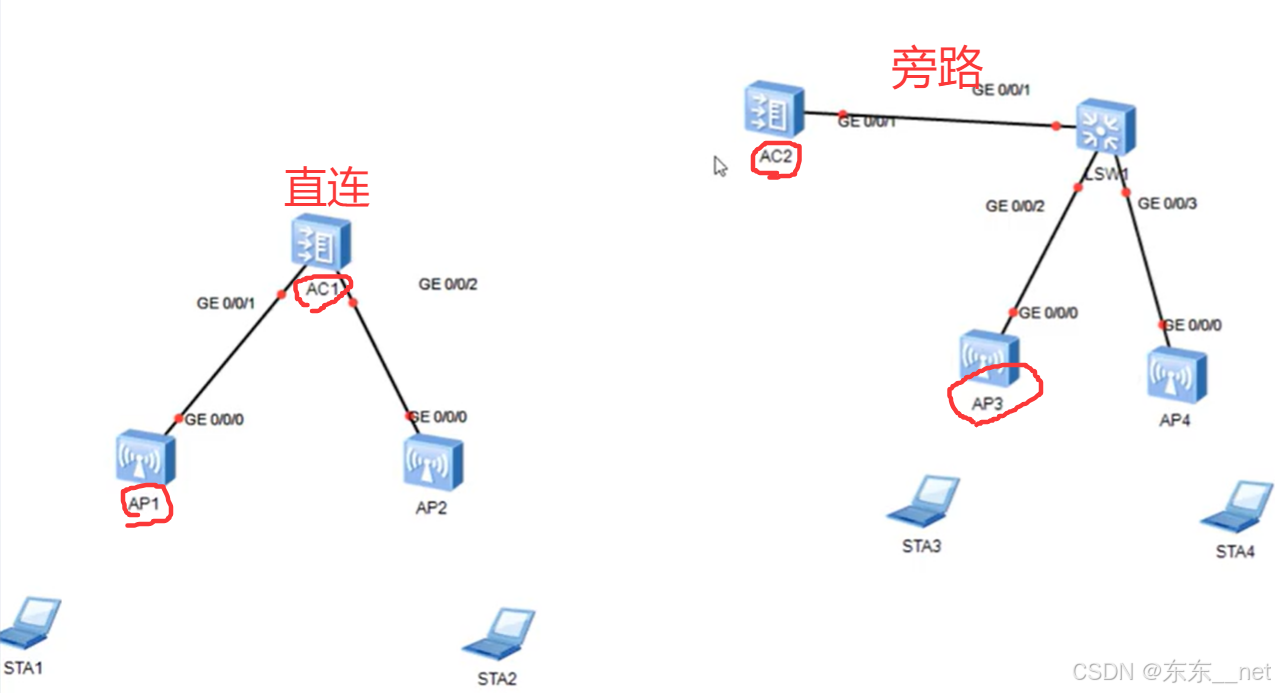

AC+AP直连部署和旁路部署？

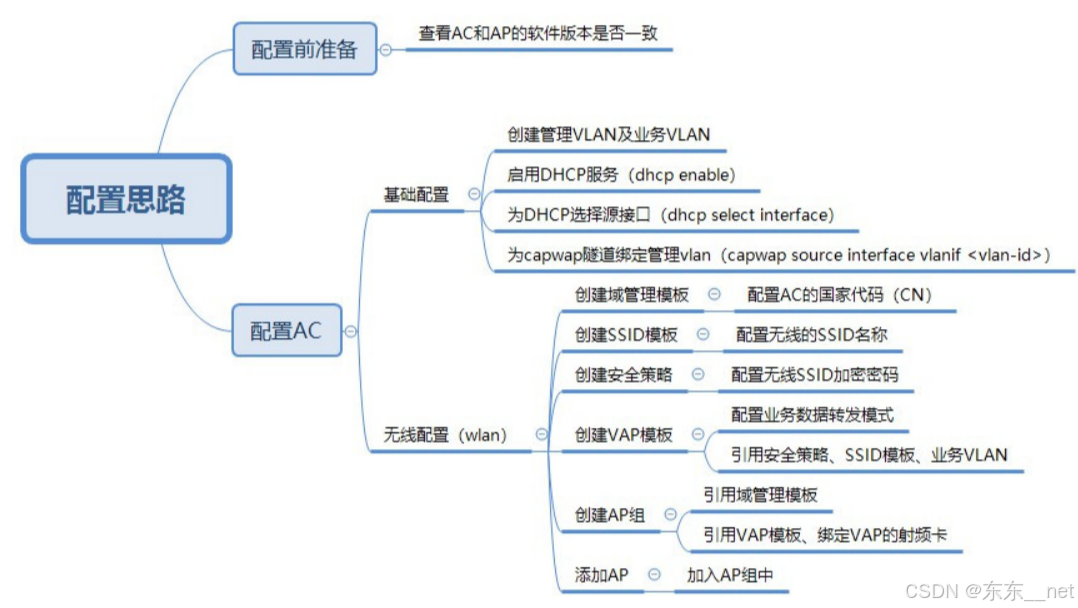

配置思路

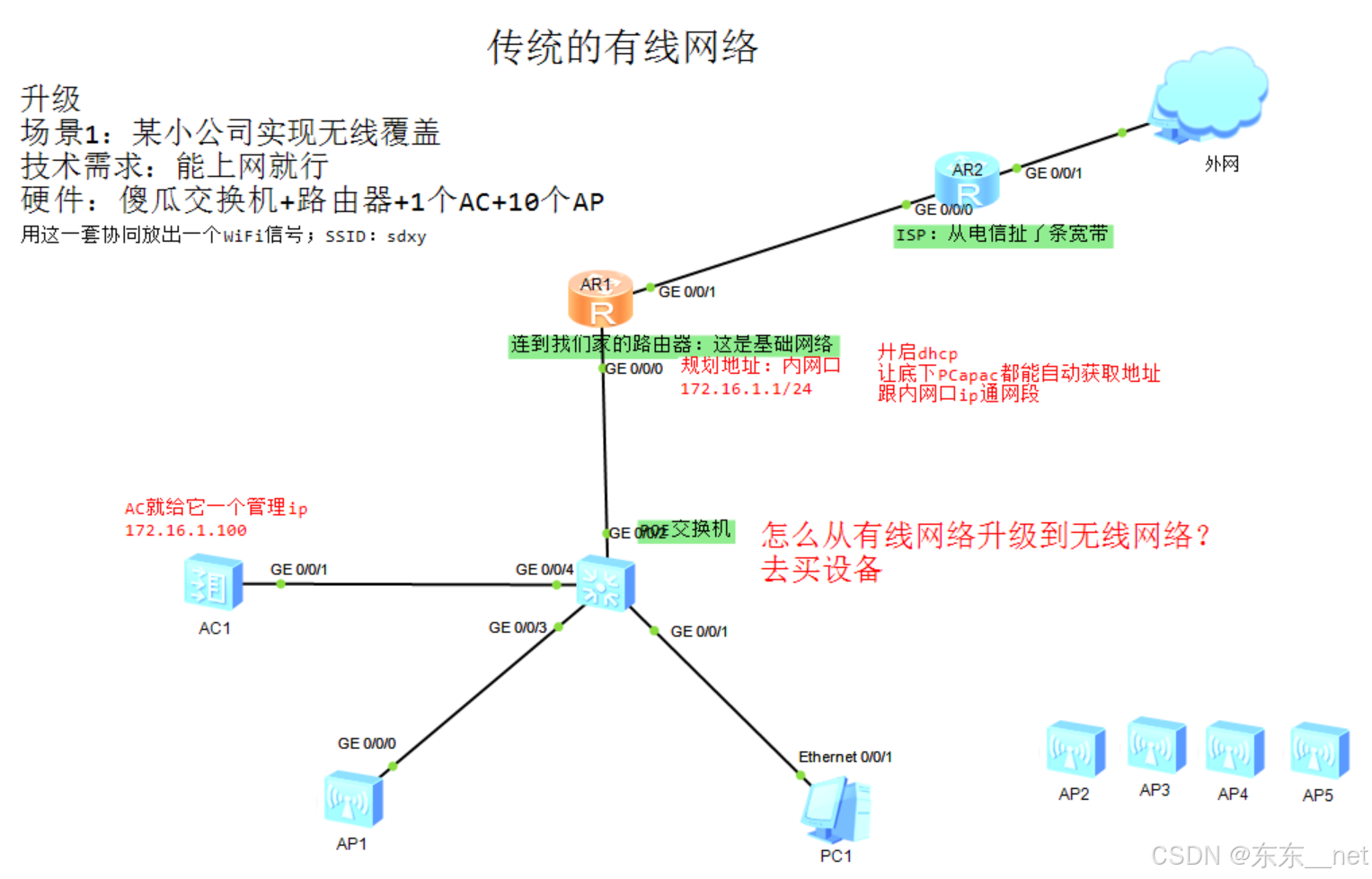

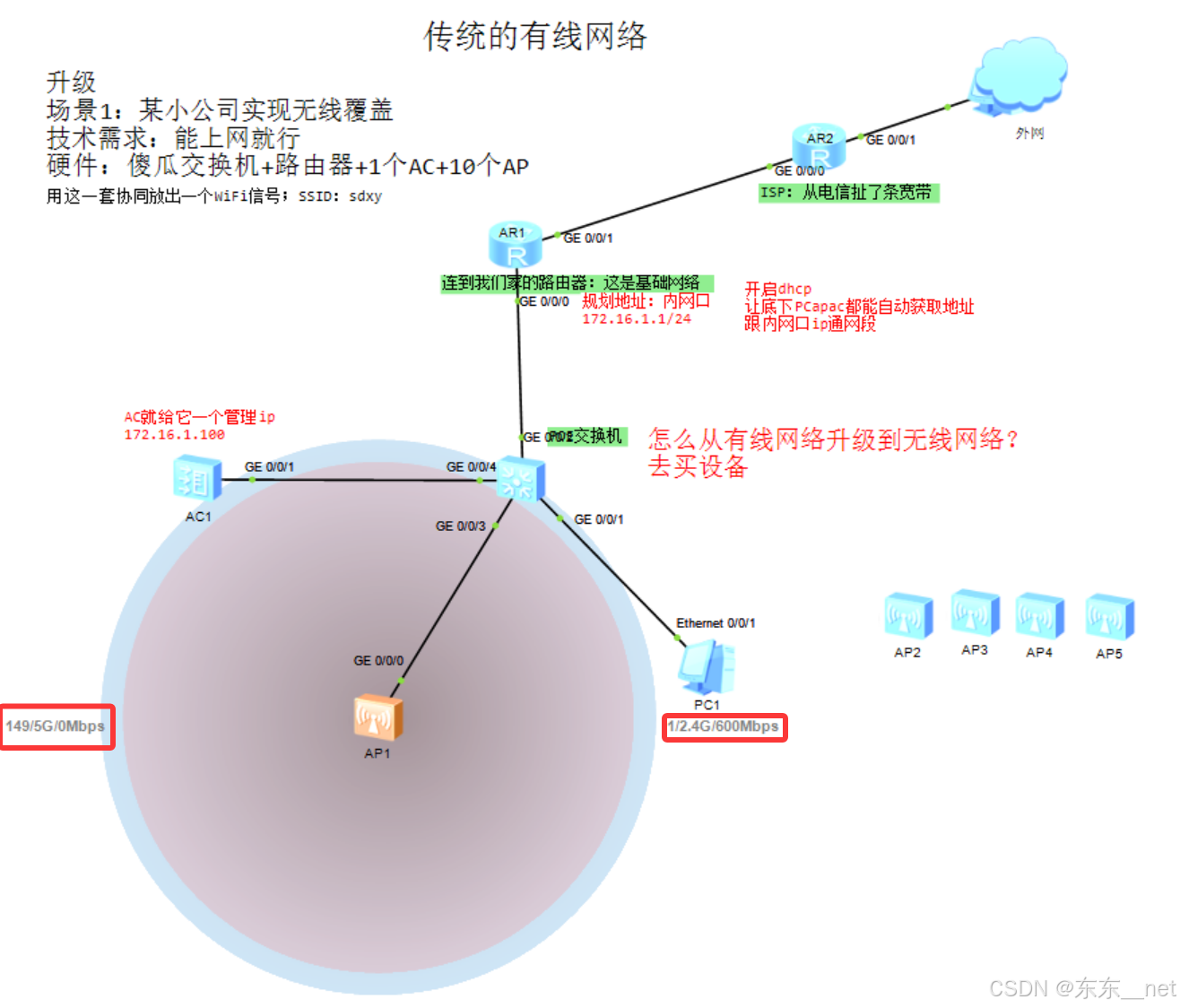

场景1：某小公司实现无线覆盖
技术需求：能上网就行(有钱预算充分)
硬件条件：傻瓜交换机即插即用+路由器+1个高级AC+10个高级AP
预算丰厚：肯定旁挂，如果是小公司肯定是串联的。
升级？
升级？
需求
实现的目标：放出名字为sdxy的wifi信号，笔记本手机都能连进来上网
完整配置命令
##有线基础网络部分,路由器内网接口配ip，开启dhcp功能
sy
int g0/0/0
ip add 172.16.1.1 24
dhcp en
ip p sdsd
net 172.16.1.0 m 24
excluded-ip-address 172.16.1.100
gateway-list 172.16.1.1
int g0/0/0
dhcp select global
##无线部分
第二步：创建ssid（无线网络的名字）
第三步：创建vap（放出几个wifi，就创建一个vap)
第四步：创建ap-group(ap组)，并且，把vap关联到ap组
第五步：把ap加进来 //dis int vlan 1
第六步：设置一下ac和ap对接的接口
#网络接口配置
sy
int vlan 1
ip add 172.16.1.100 24
#无线SSID 和 VAP 配置
wlan
ssid-profile name sdsd
ssid sdsd
vap-profile name sdsd
ssid-profile sdsd
#AP 组配置
ap-group name sdsd
vap-profile sdsd wlan 1 radio all
#AP 关联
wlan
ap-mac 00e0-fc19-1110
#通信源接口配置
ap-group sdsd
capwap source interface Vlanif 1有线
1：配置有线基础网络部分
第一步：配置有线基础网络部分。有线基础网络路由器内网口配ip，开启dhcp功能让它地下自动获取ip

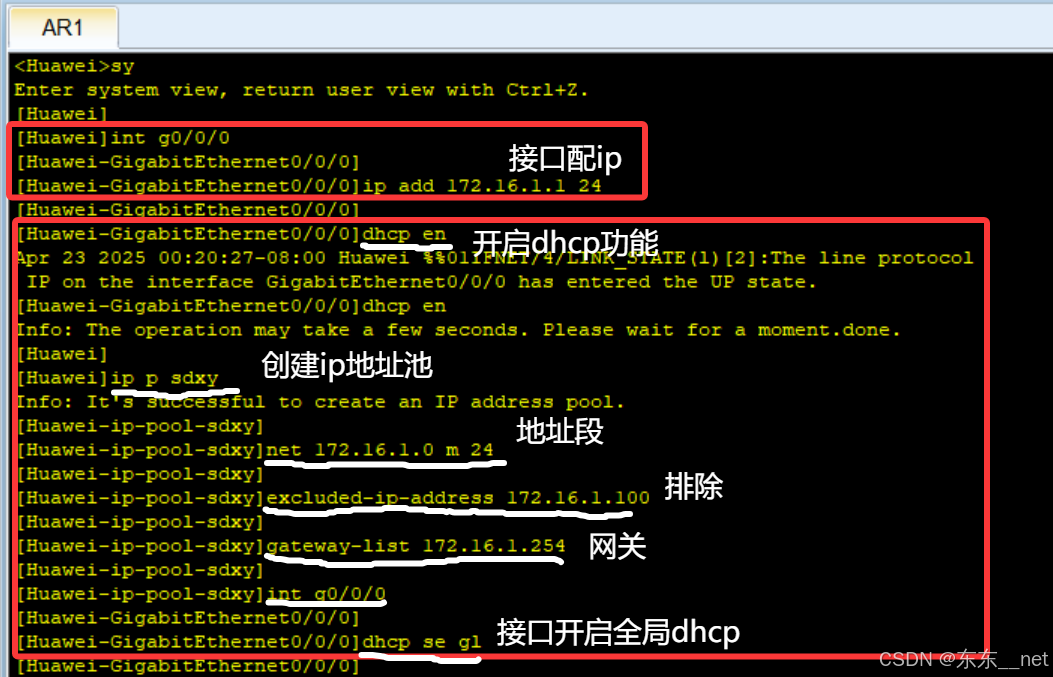

#1、路由器内网口配ip
sy
int g0/0/0
ip add 172.16.1.1 24
#2、开启dhcp功能
dhcp en
ip p sdsd //创建地址池
net 172.16.1.0 m 24 //创建地址段
excluded-ip-address 172.16.1.100 //排除地址
gateway-list 172.16.1.1 //网关
int g0/0/0 //进入接口
dhcp select global //接口启用全局dhcp
#3、验证dhcp有没有配好。

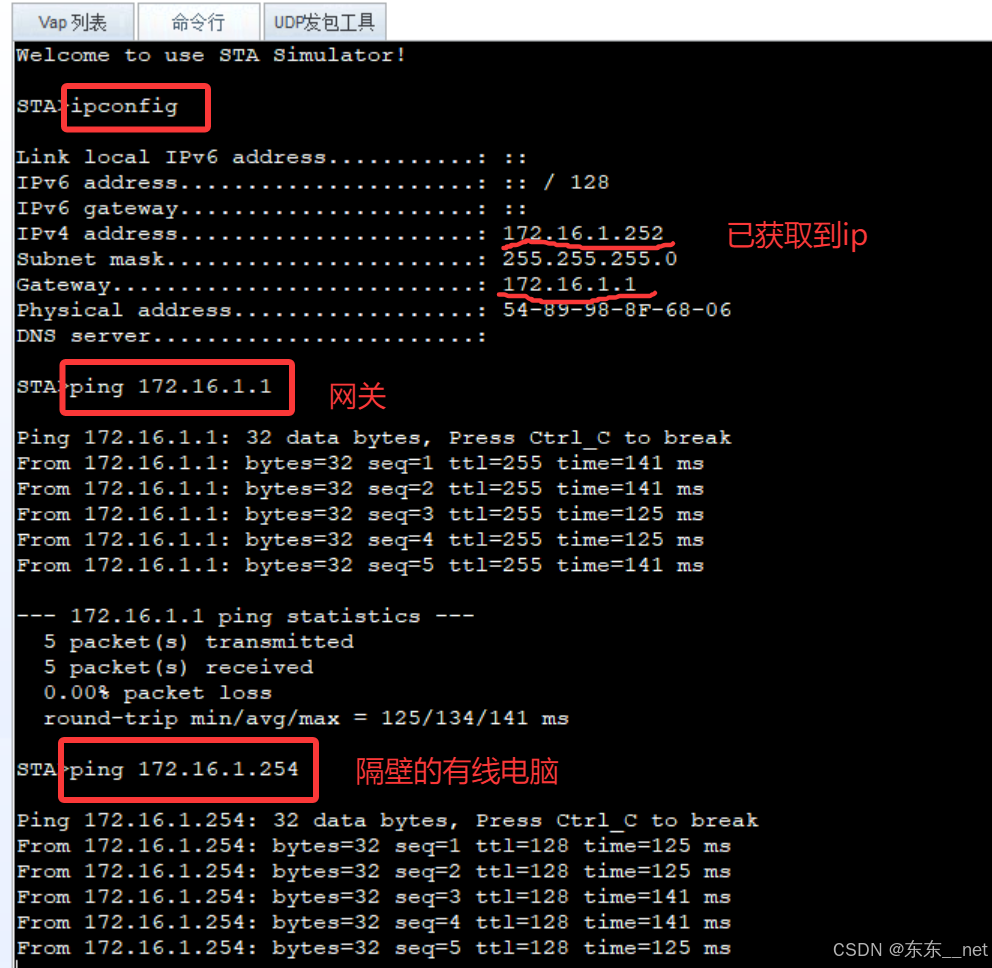

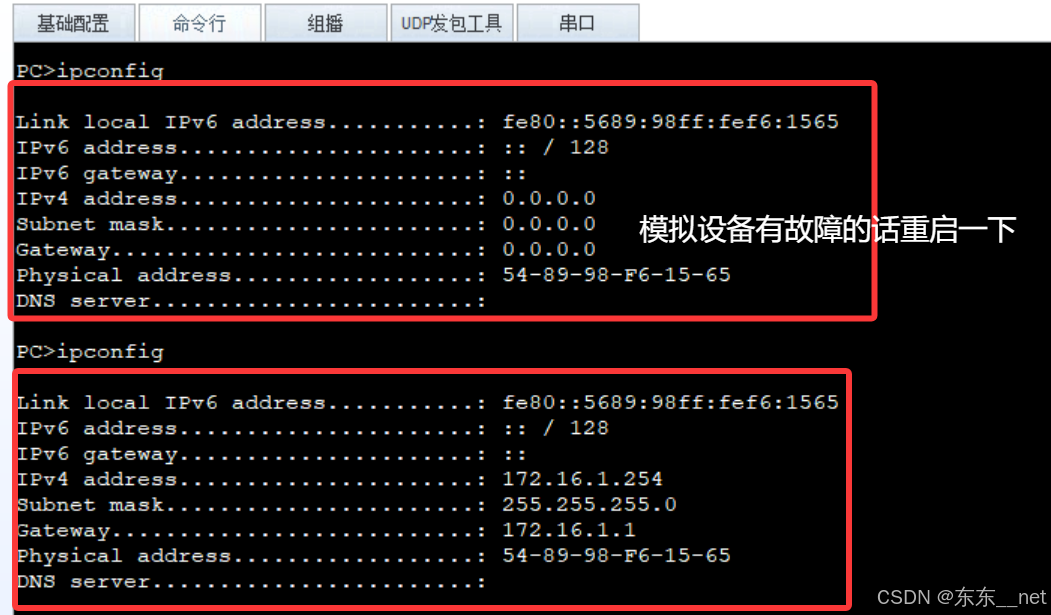

PC> ipconfig

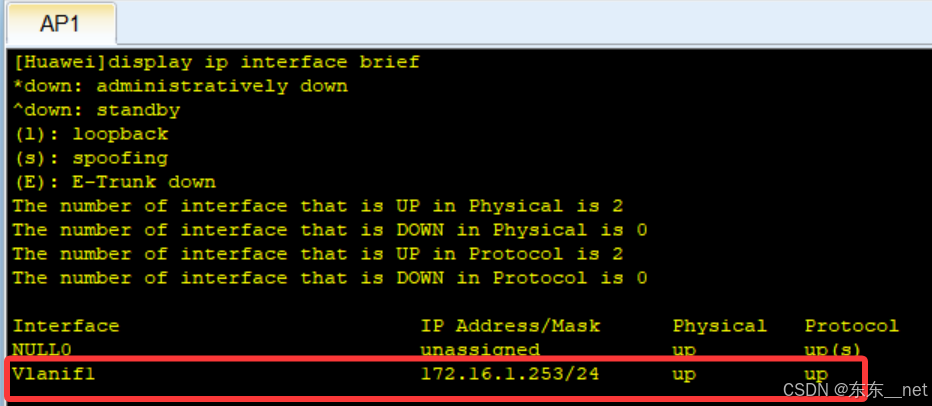

AP# display ip interface brief //看到 Vlanif1 172.16.1.254/24模拟器配置

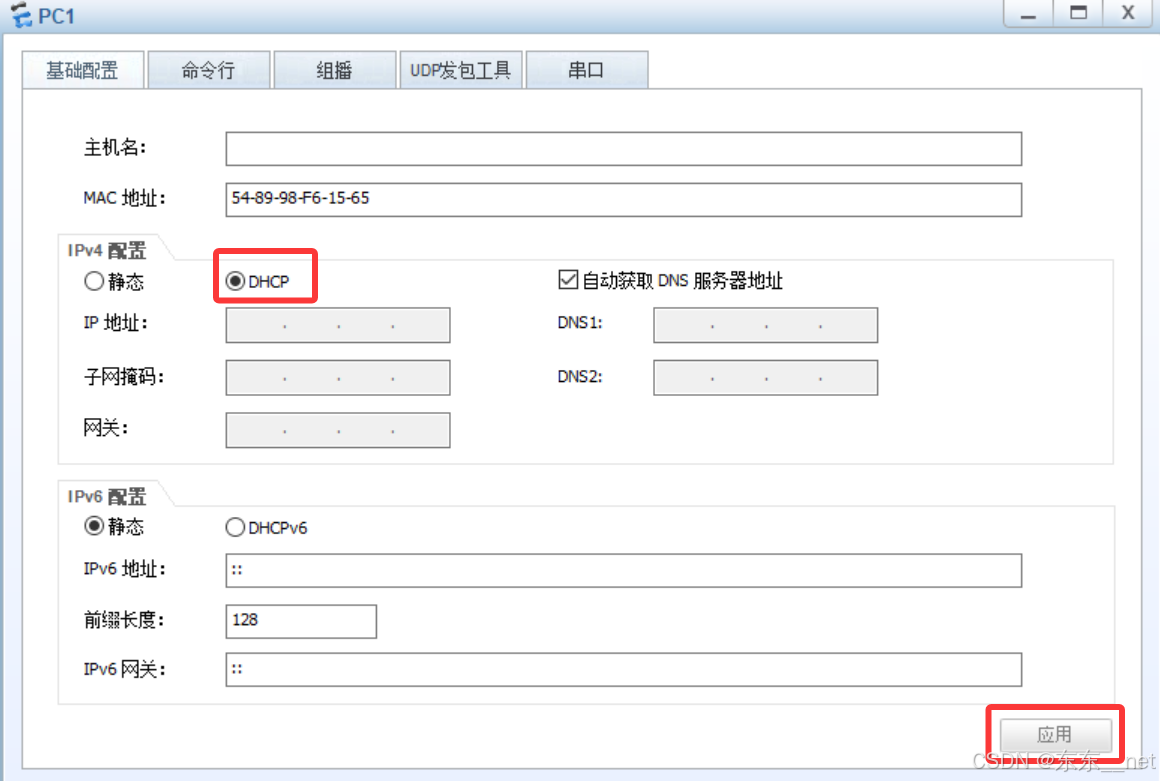

验证PC
验证AP
无线
无线的东西都在AC上配，在AP不用配（0配置）。
在这一套组网方法 AC+AP (AP可以0配置啥都不干挂到天花板上就不用动它了)（调试AC）
2：创建ssid（无线网络的名字）
sy
int vlan 1 Vlanif 1
ip add 172.16.1.100 24 管理ip
wlan 进入无线配置
ssid-profile name sdsd 创建ssid配置文件
ssid sdsd 放信号3：创建vap（放出几个wifi，创建几个vap虚拟接入点)
vap-profile name sdsd 创建vap配置文件
ssid-profile sdsd 关联ssid配置文件4：创建ap-group(ap组)，并且，把vap关联到ap组
ap-group name sdsd 创建ap组
vap-profile sdsd wlan 1 radio all vap配置文件应用到WLAN 1下的所有射频上，使得这些射频能够按照这个VAP配置文件提供无线网络服务 wlan 1，一个编号。如果想让它多做几件事，多几个不同wlan123456
radio all 全频。wifi，2.4G，5G，都发
5：把ap加进来
dis int vlan 1 查macwlan 进入无线配置
ap-mac 00e0-fcc3-4d10 mac加入ac
ap-group sdsd 加入ap组
ap的安装施工，上墙之前，在工作中手机拍下序列号和mac #在实验中查mac dis int vlan 1
以后要用ac来添加ap，用什么来识别ap
到这里还没有WiFi出来。没有人回包。
6：设置一下ac和ap对接的接口(这是一个坑容易忽略)
capwap source interface Vlanif 1 我的管理ip配在VLAN 1那么指定VLAN 1给别人回包。ac相当于一台三层交换机，可能有多个ip地址，设置用哪个接口回包。此时发请求包，不出意外的话等待片刻这玩意讲放出信号。看见WiFi圈

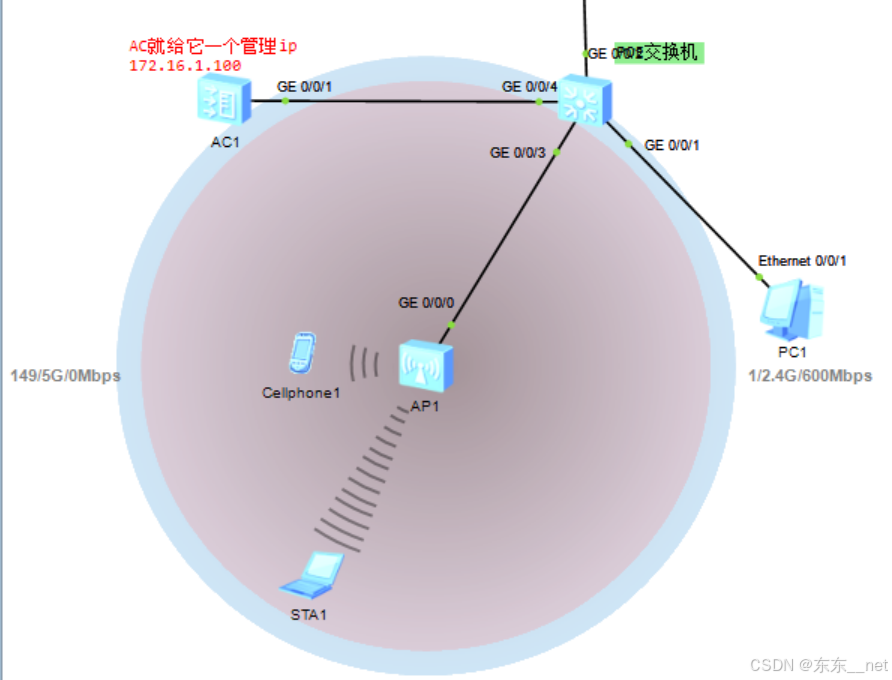

效果
验证
增加笔记本，

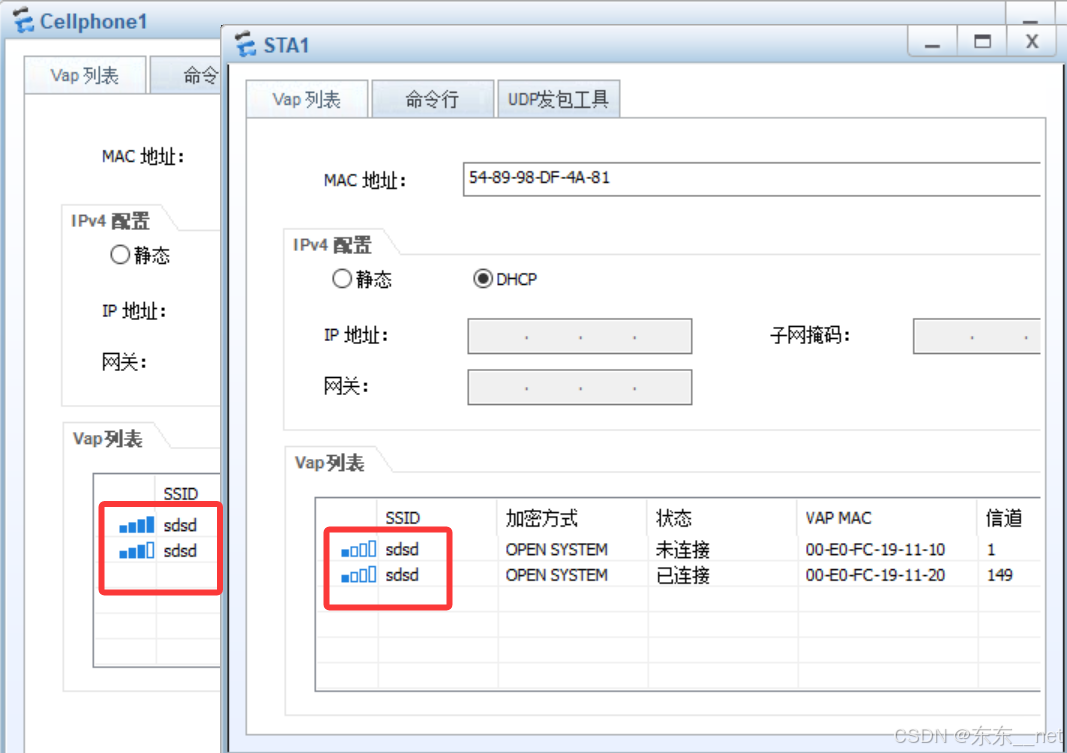

开启自动扫描到2个sdsd，为什么2个？？？2.4G+5G
2个sdsd，信号强度还不一样，底下少了一格？？2.4G+5G

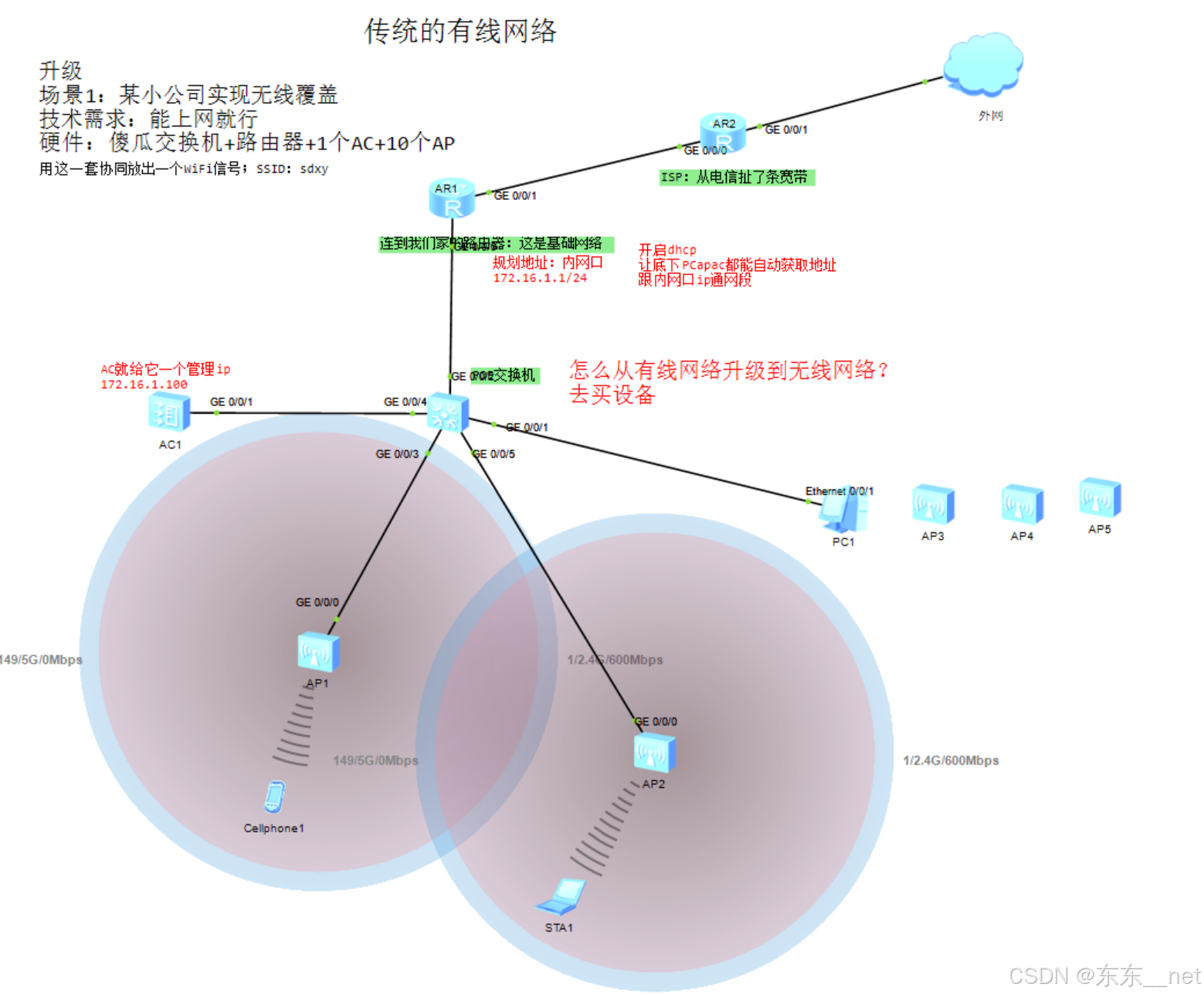

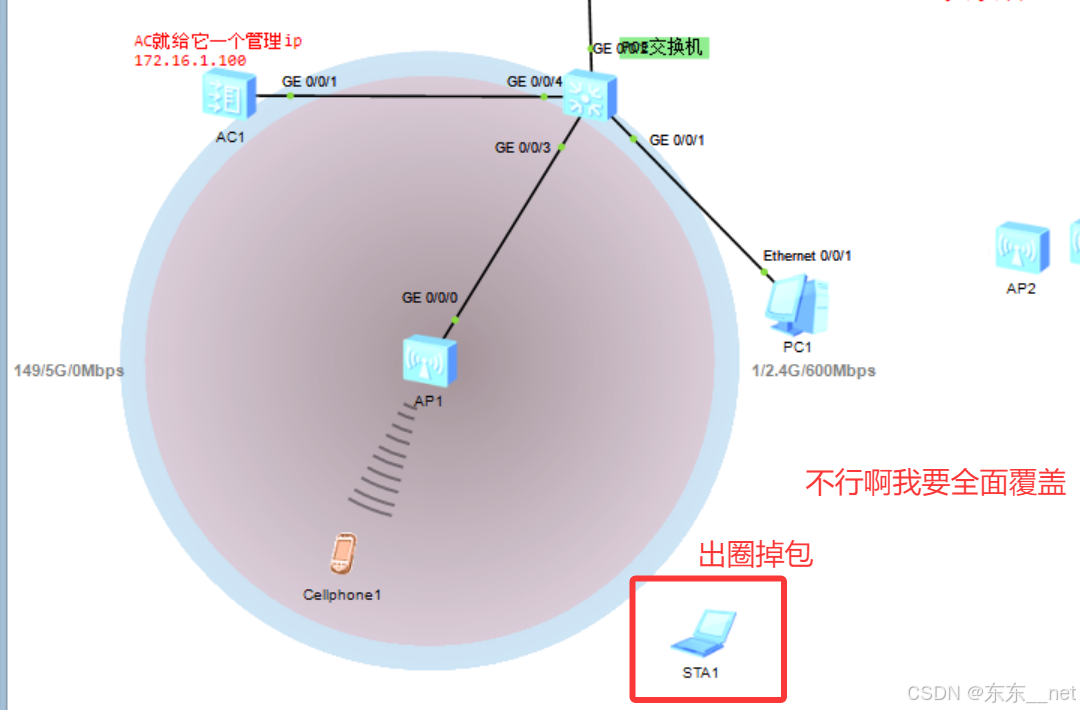

公司，这么大，一个ap，肯定覆盖不完增加。再加个ap 实现更大覆盖？还要再配几个小时？
不用，我们这样。
再加个ap
1、拿到这个ap的mac
2、把ap加入ac
3、把ap加入ap-group
dis int vlan 1#ac
sy
wlan
ap-mac 00e0-fc1e-6fc0
ap-group sdsd
y
漫游：手机漫游，我去北京出差，我的信号塔变了，我的手机号，我所有的套餐没变
无线漫游：给我服务的ap变了，我的所有信息，ip地址，都没变。我是用户，我不用做任何配置上的修改。
1.现实中怎么看信号范围？软件测，wifi魔盒，wirlessmon
2.如果一个ap配置胖模式直接连核心，端口是acc吗？
如果像这个实验一样，只有vlan1，可以acc。
这个跟无线没有关系，这是基本通信原理。一个vlanacc多个vlan，trunk
3.火车站里AP为什么有信号，用不了，网络拥赌吗
火车站的人流密度
4.带宽和ap的数量有什么关系吗
什么带宽，出口带宽，跟运营商宽带有关。
内网带宽，和设备型号有关
5.如果接下来有很多ap加进来的话就是按照一样，加入组，加入mac吗
6.咋搞几个VAP?
多创建几个ssid，多创建一个vap关联ssid
场景2：小公司发展迅速，经常有外来访客，需求希望能有两个不同的wifi
技术需求：员工访客加入不同vlan子网，并做数据隔离(非常常见)
硬件条件：二层企业级交换机+路由器+1个AC+10个AP
场景3：小公司发展成中型公司，网络结构也升级成“接入-汇聚-核心”标准三层架构
技术需求：整体改造(比较复杂结构)，尽可能减小广播域，同时对无线流量进行集中安全管控
硬件条件：二三层企业级交换机+路由器+1个AC+100个AP(网络规模大#大学校区)
场景4：小公司继续发展壮大，成为大型工业园区
技术需求：从不同区域加入同一wifi的终端，需要放进不同的子网和vlan
硬件条件：二三层企业级交换机+路由器+1个AC+300个AP
