OSPF（1）基础

OSPF协议 （ 1 ）

OSPF是IETF定义的一种基于链路状态的内部网关路由协议。目前针对IPv4协议使用的是OSPF Version 2（RFC2328）；针对IPv6协议使用OSPF Version 3（RFC2740）。OSPF是封装在IP协议中，协议号是89。

---

前言

记录的是一些OSPF基础的东西

OSPF基础

1、OSPF的优点

	基于SPF算法，计算出最优路径
    采用组播形式收发部分协议报文
    支持区域划分
    支持对等价路由进行负载分担
    支持报文认证

2、OSPF的更新机制

触发更新

党链路状态发生改变之后OSPF将会触发跟新，比如COST变了、网段改变了掩码改变了，取消宣告。

周期更新

每个OSPF每隔30分钟（1800s）进行一次周期更新一次自身的LSA，更新的将SEQ+1校验和重新计算，age时间恢复到初始值。

3、OSPF的基础术语

Router ID

router ID就是设备的唯一标识符（相当于设备的名字）

1. 首先使用手动配置的router ID

ospf 1 router-id 1.1.1.1
//ospf进程1手动配置router ID 1.1.1.1

2. 没有手动配置的rouer ID的时候使用全局的router ID

• 全局router ID的原则：设备使用的第一个配置的接口IP为全局router ID。
• 全局router ID不会因为接口的状态发生改变.
• 全局router ID的改变是根据第一个配置使用接口的IP进行改变。
• ospf的router ID不会因为全局router ID的改变而改变。
• ospf的router ID只会在清理ospf进程或者重启设备的时候进行重新选举。

display router ID
//查看当前的全局router ID

区域

• 用于标识一个OSPF的区域。
• 逻辑上将ospf网络中的设备划分为不用的组（区域号进行标识）。
• 区域号也是使用点分十进制来表示，区域0作为ospf的骨干区域，非0区域作为ospf的非骨干区域，ospf规定非骨干区域必须要根骨干区域逻辑上连接，不要求是物理上的连接，这个是ospf的防环机制

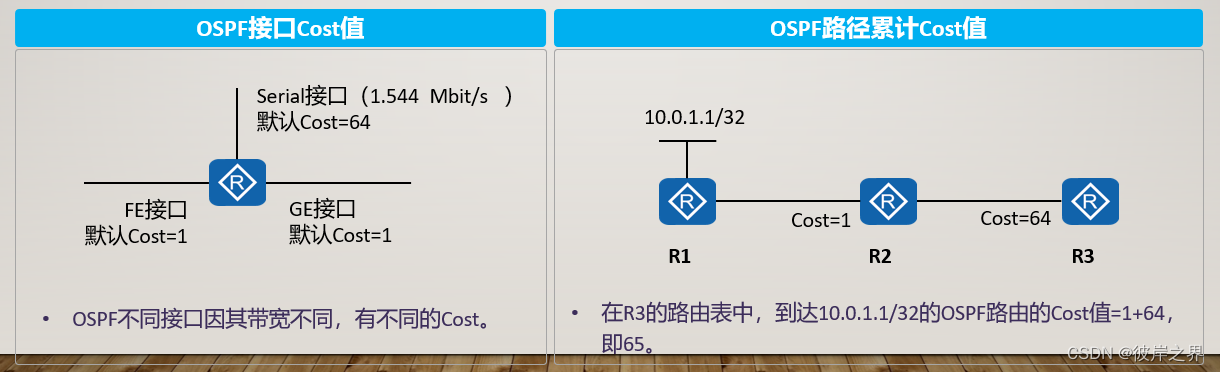

度量值

• OSPF所用的Cost（开销）作为路由的度量值。没一个OSPF接口都会维护一个Cost值，缺省是Cost=参考带宽/接口带宽。参考带宽的缺省值是100Mbit/s。（Cost只取整数值）
• 累计Cost，流量从原网络到目的网络的所有出接口的总和


[Huawei-GigabitEthernet0/0/0]ospf cost 200
//修改OSPF接口的参考值为200

4、三大表项

OSPF有三张重要的表项，OSPF邻居表、LSDB和OSPF路由表

邻居表

OSPF的邻居关系通过交互Hello报文建立

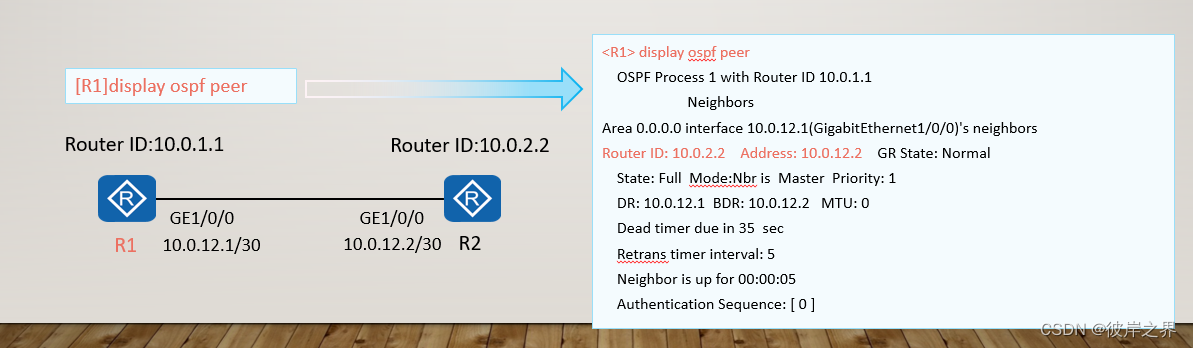

[Huawei]dis ospf peer
//查看邻居表，作用就是查看之间连接着那些路由器

Address：建立邻居路由器的接口IP地址
State：跟邻居的状态
Mode：连接的邻居是主还是从
Priority：邻居的优先值
Dead Timer：老化时间是40s，等于是4和hello报文的时间，也就是说在4个Hello的时间内没有收到对方的Hello报文，就会跟断掉邻居关系

LSDB

保存着本地的LSA信息和从邻居收到的的LSA信息

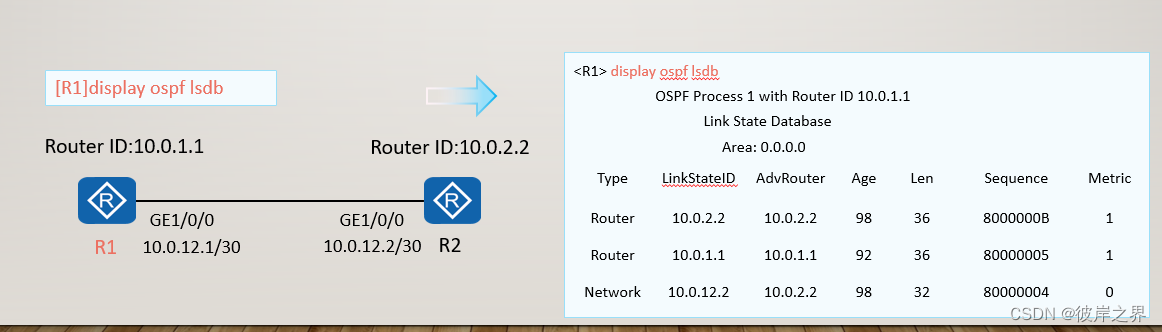

[Huawei]dis ospf lsdb
//查看LSDB表，作用就是查看链路状态信息

Type：表示LSA的类型
LinkSateID：表示LSA的链路状态ID
AdvRouter：表示通告者，值为通告路由器OSPF的Router ID

OSPF路由表

用spf算法计算出来的最优路由储存到OSPF路由表里
OSPF路由表和路由器路由表是两张完全不同的表

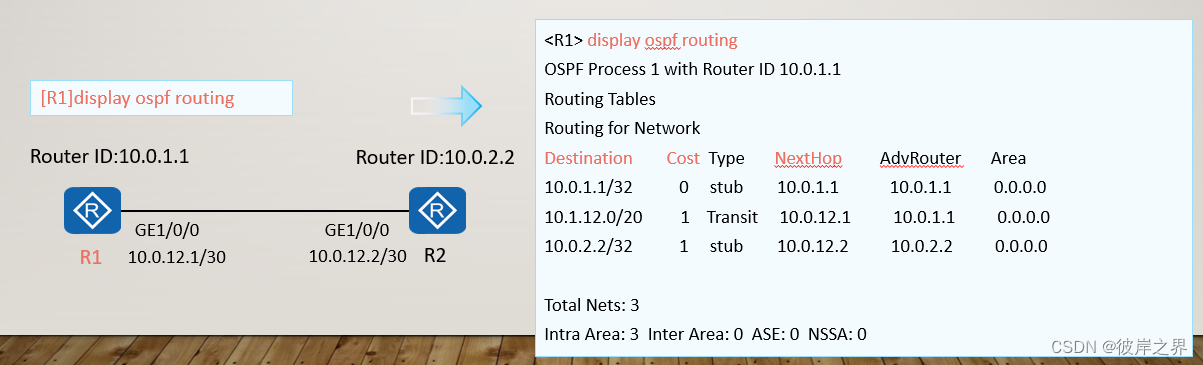

[R1]dis ospf routing
//查看OSPF路由表

Destination：表示目的网段
Cost：表示开销
Type：表示类型
NextHop：表示下一跳的IP地址
AdvRouter：表示通告者
Area：表示区域

5、五种报文

hello报文：用于发现、协商、维护和建立OSPF邻居。
DD报文：用于交互LSA的摘要信息（包含头部信息）。
LSR报文：用于请求发送一条LSA。
LSU报文：用于发送LSA的详细信息。
LSACK报文：用于确认接收到的LSA信息。

• Hello报文字段的解释

OSPF Header
version：说明当前的版本号
M essage Type：说明当前报文的类型
Source OSPF Router：说明发送当前OSPF报文的路由器的router ID
Area ID：说明发送该OSPF报文的接口在那个域内
Auth Type：认证类型（Null为空）
Auth Data：认证的数据
OSPF Hello Packet
Network：说明发送该OSPF报文路由器接口的掩码。
Hello Interval：发送Hello报文的间隔
Options：可选项 E为是否支持外部路由 MC为是否支持转发组播数据包 N/P是否为NSSA区域
Router Priority：说明发送该OSPF报文接口的DR优先级（默认1）
Router Dead Interval：邻居的失效时间（是Hello Interval的4倍）
Designated Router：指定路由器，说明这条链路上的DR，值为DR接口的IP地址
Backup Designated Router：备份路由器，说明这条链路上的BDR，值为BDR接口的IP地址
Active Neighbor：用于标识邻居，值为邻居的ospf的router ID

6.七种状态

1. Down:初始状态，还没有接收到任何邻居信息（启动OSPF时）。
2. Init:这个状态，表示接收到了Hello报文但报文中的邻居表没有自己的router ID。
3. 2-Way:这个状态，表示hello报文中的邻居表中有了自己的router ID（邻居建议完成）。
4. Exstart:这个状态，是邻居建立完成后路由器开始向邻居发送DD报文，报文不包含链路的状态信息并选举主从关系。
5. Exchange：这个状态，是邻居互相发送链路状态信息摘要的DD报文。
6. Loaing:这个状态，路由器域邻居之间互相发送LSR、LSU、LSACK报文。
7. Full：在这个状态表示路由器已经完成了LSDB表的同步。

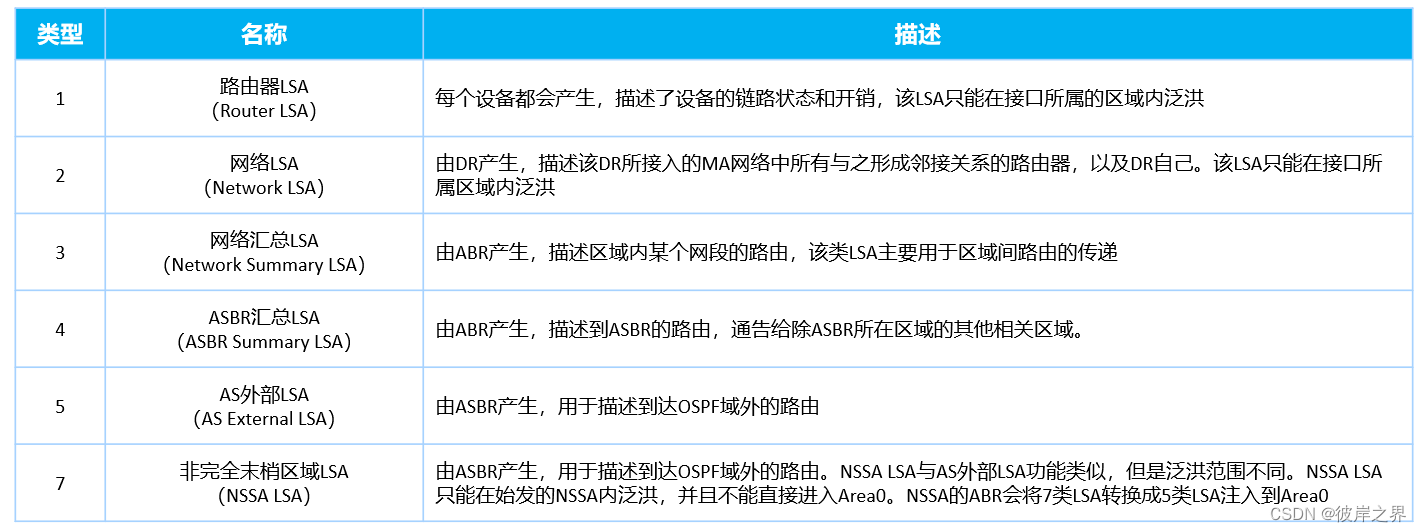

7.六类常见的LSA

了解一下就行，后面详细说
