即时通讯技术应用非常广泛，涉及教育、电商、金融、泛娱乐、生活服务、医疗健康、政企服务、游戏聊天、在线客服等等行业，不是大家认为仅仅是qq、微信那样。
即时通讯架构

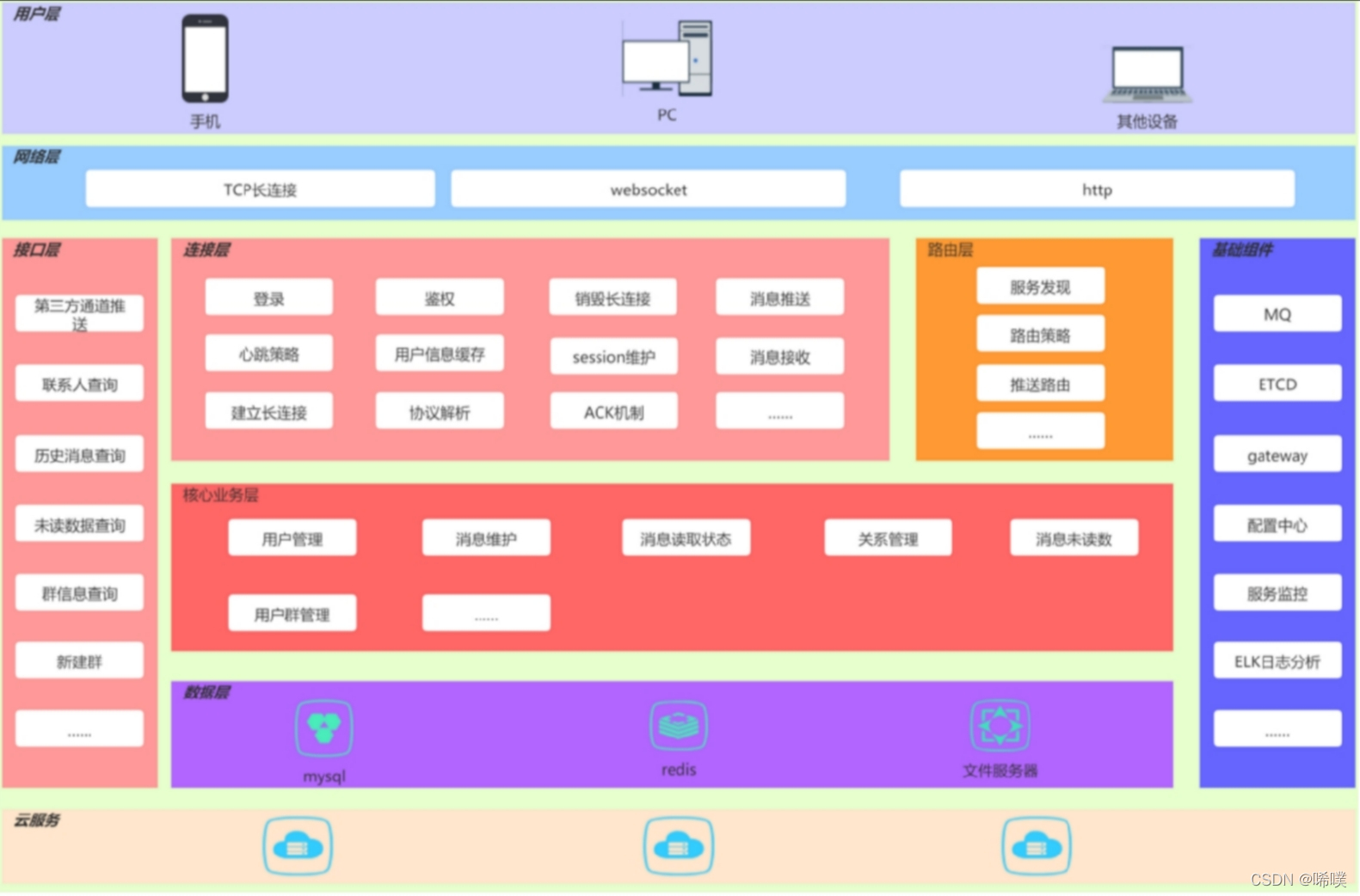

先给张图
客户端与服务器端进行网络通信、收发消息连接层为客户端收发消息提供出入口。主要的任务：保持海量用户连接；解析协议，对传输内容进行编码；维护session；推送消息。
核心业务层负责IM系统各项功能的核心逻辑实现。
数据层负责IM系统相关数据的持久化存储，包括消息内容、账号信息等。

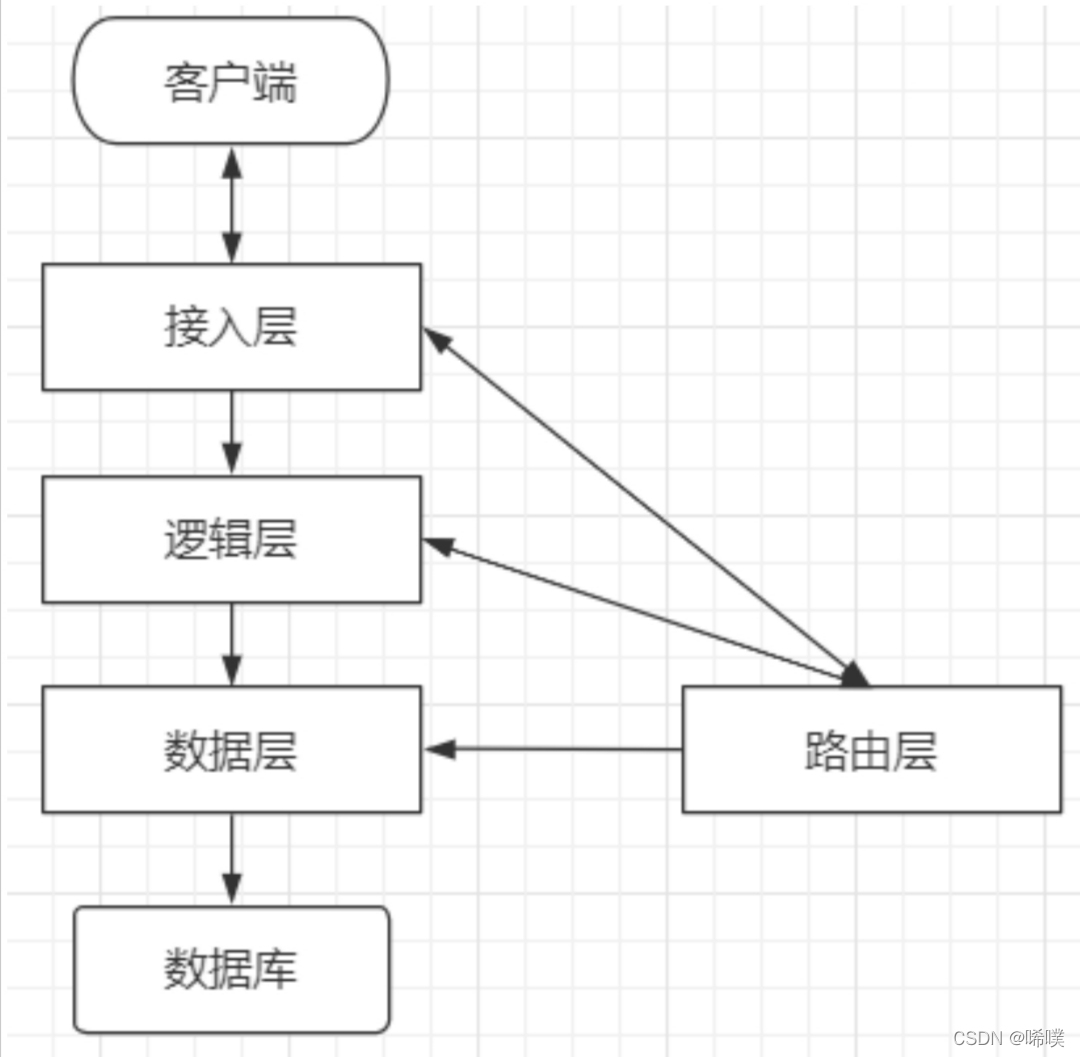

分层架构
接入层的作用：连接整流、通信安全、报文解压缩、初步防攻击。一个接入层对应多个客户端。

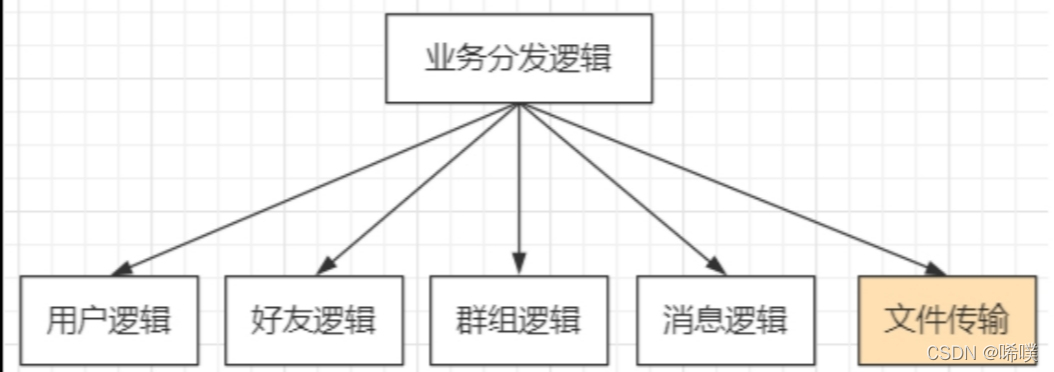

逻辑层主要处理以下几个逻辑：
- 用户逻辑：用户登录、用户退出、用户信息查询、用户更新签名、用户分组创建等
- 好友逻辑：添加好友、删除好友、拉取好友列表、好友添加备注等
- 群组逻辑：创建群、加入群、删除群、删除成员等
- 消息逻辑：单聊文字消息、单聊语音消息、群聊文字消息、群聊语音消息、拉取离线消息等
- 其他，比如文件传输、图片传输等
逻辑层的设计需要注意，要具备扩展性。
可以水平扩展各个逻辑模块，也可以无缝添加新的逻辑服务，比如文件传输。负荷高的模块还可以再细分。
数据层功能：对上游屏蔽存储引擎、对上游屏蔽cache层、对上游提供友好接口。
注意数据层也要设计扩展性。
路由层功能：
- 路由消息：消息投递
- 内存存储：用户临时数据，比如用户状态信息(在线/离线)
这些模块通常都部署在同一个机房。
teamtalk
teamtalk是用cpp实现的即时通讯组件，可以用作小型公司当作内部im办公交流。

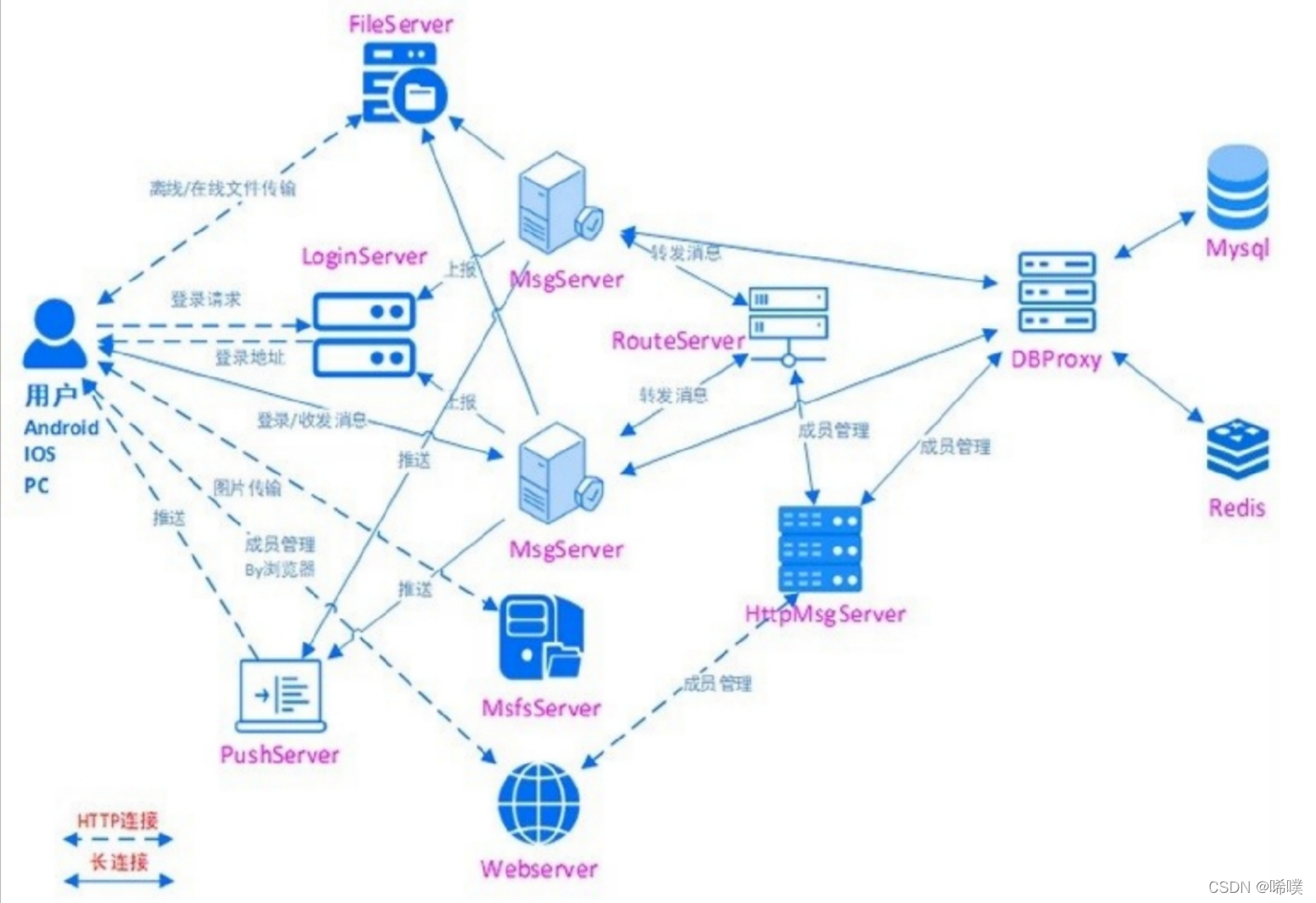

简单介绍一下各个模块的功能：
- Android/iOS/PC:各种客户端。
- LoginServer: 主要负责负载均衡的作用，当收到客户端的请求时，分配一个负载最小的MsgServer给客户端。
- MsgServer: TT的主要服务端，负责维护各个客户端的链接，消息转发等功能。
- RouteServer: 负责消息路由的功能，当msg_server发现某个用户不在本服务器内，而又有消息需要发给他，就会将消息转发给route_server，route_server会将消息发给相应的msg_server，由此可知，route_server也维护了一定的用户状态。
- DBProxy: 在TT中负责了主要的业务逻辑，主要与存储层打交道，提供mysql以及redis的访问服务，屏蔽其他服务器与mysql与redis的直接交互。
- FileServer: 文件服务器，提供客户端之间得文件传输服务，支持在线以及离线文件传输
- MsfsServer: 图片存储服务器，提供头像，图片传输中的图片存储服务。
- PushServer: 负责Android、IOS客户端提醒消息的推送，类似微信的锁屏提醒消息。
- Webserver:简单的管理功能。
以后还会详细介绍，这里先介绍怎么配置，先跑起来再说。
配置
这里介绍每一步应该干什么，还有踩过的坑。
安装常用组件
安装mysql、nginx、redis、php等常⽤组件。由于前三者之前已有介绍，这里不重复，只提示一下，记得先安装依赖。作为补充，介绍一下php的安装，以php7.2为例，7.4等版本注意修改版本号。
安装PHP7以及常⽤扩展
sudo apt-get -y install php7.2-fpm php7.2-mysql php7.2-common php7.2-mbstring php7.2-gd php7.2-json php7.2-cli php7.2-curl
启动php7.2-fpm进程
sudo systemctl start php7.2-fpm
查看php7.2-fpm运⾏状态
systemctl status php7.2-fpm
# 或者是
/etc/init.d/php7.2-fpm status
查看php版本号，测试php是否安装成功
php -v
# 或者是
php --version
修改php配置⽂件www.conf
sudo vim /etc/php/7.2/fpm/pool.d/www.conf
做如下操作
; 注释掉下两行（47 48行）
;listen.owner = www-data
;listen.group = www-data
; 将mode值修改为0666
listen.mode = 0666
重启php-fpm服务
sudo /etc/init.d/php7.2-fpm restart
编译teamtalk
找一版源码进行下载，地址就不贴了。
解压后进入tt目录，在/server/src目录下
下载编译protocol buffer库
sudo ./make_protobuf.sh
编译日志log4
sudo ./make_log4cxx.sh
聪明一点的会发现，以上两步其实还是准备工作，真正的编译是下面的
# 参数给的是自己定义的版本号
sudo ./build_ubuntu.sh version 1.0
以上三步的脚本就不贴了，可以结合这个安装过程一起看脚本。
编译完成后，会在/server目录下多了im-server-1.0.tar.gz压缩包，将im-server-1.0.tar.gz拷⻉到/auto_setup/im_server
cp im-server-1.0.tar.gz ../auto_setup/im_server/
修改配置
修改数据库配置
这里修改配置文件，使得配置文件中的密码与mysql密码一致，这里登录用的是root用户，如果用的不是mysql的root，进脚本修改。
cd auto_setup/mysql
vim setup.sh
修改后执行脚本，其实就是在mysql创建一系列表，也可以进conf里面看这个.sql文件到底干了什么。
sudo ./setup.sh install
执行完成后，会输出创建数据库成功的语句。
可以在mysql中查看
sudo mysql -u root -p
show databases;
可以看到数据库有teamtalk
配置各模块
这里介绍单机配置的过程。单机配置最为简单，先跑起来是王道，后期要改也容易。
主要是修改msgserver.conf、dbproxyserver.conf和loginserver.conf
先进入配置文件目录
cd auto_setup/im_server
各个模块的配置都在conf目录下。
修改msgserver.conf
vim conf/msgserver.conf
将FileServerIP改成FileServer所在的服务器的外⽹地址。
FileServerIP1=192.168.0.5
# 端口不要瞎改
FileServerPort1=8601
将28⾏的IpAddr1和IpAddr2改为本机IP外⽹地址
# msg_server本身的ip地址
IpAddr1=192.168.0.5 #电信IP
IpAddr2=192.168.0.5 #⽹通IP
如果配置多台机器，需要修改DBServerIP1、LoginServerIP1等地址。后面的配置就不强调这一点了。
修改dbproxyserver.conf
vim conf/dbproxyserver.conf
主要是修改配置文件里面的数据库用户和密码，注意主从两个库都要修改
teamtalk_master_username=root
teamtalk_master_password=123456
teamtalk_slave_username=root
teamtalk_slave_password=123456
修改loginserver.conf
vim conf/loginserver.conf
主要是修改msfs对应的ip
msfs=http://192.168.0.5:8700/
如果msfs的地址不对，则不能传输图⽚。
修改fileserver.conf
修改为外⽹ip地址，供客户端可以访问。注意ClientListenIp和MsgServerListenIp都要改成外网地址。
ClientListenIp=192.168.0.5
ClientListenPort=8600
MsgServerListenIp=192.168.0.5
MsgServerListenPort=8601
启动服务器
终于配置完了，运行脚本
sudo ./setup.sh install
看一下有没有启动成功
ps aux | grep _server
ps aux | grep msfs
如果大家都在，说明启动成功。但是不要高兴得太早，可能后面还有坑。
如果某个模块启动失败，可以单独重启某个服务模块
sudo auto_setup/im_server/im-server-1.0/restart.sh login_server
可以进⼊到/auto_setup/im_server/im-server-1.0⽬录中去看各个模块的日志，分析失败原因
tail -n 30 -f msg_server/log/default.log
部署web管理后台
回到项目最开始的目录，将php拷⻉⼀份为tt压缩后拷⻉到/auto_setup/im_web
# tt 这个名不要动
cp -ar php tt
zip -r tt.zip tt
cp tt.zip auto_setup/im_web/
修改web的配置⽂件
主要是ip地址和数据库⽤户名和密码以及nginx的配置。
进入到im_web目录
cd auto_setup/im_web
修改ip地址
vim conf/config.php
把ip地址修改为⾃⼰的外⽹地址
$config['msfs_url'] = 'http://192.168.221.130:8700/';
$config['http_url'] = 'http://192.168.221.130:8400';
修改数据库配置
vim conf/database.php
主要是修改用户名密码
$db['default']['username'] = 'root';
$db['default']['password'] = '123456';
配置nginx
# 这个名字有点迷惑性，其实就是nginx.conf来的
vim conf/im.com.conf
将server_name改为⾃⼰的ip地址，以及将php改成对应的版本号，这里是7.2
server
{
listen 80;
server_name 0.0.0.0; # 这里改成0.0.0.0了
index index.html index.htm index.php default.html default.htm default.php;
root /var/www/html/tt;
location ~ \.php($|/) {
fastcgi_pass unix:run/php/php7.2-fpm.socket # 对应版本号
fastcgi_index index.php;
fastcgi_split_path_info ^(.+\.php)(.*)$;
fastcgi_param PATH_INFO $fastcgi_path_info;
fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
include fastcgi_params;
}
location ~ .*\.(gif|jpg|jpeg|png|bmp|swf)$
{
expires 30d;
}
location ~ .*\.(js|css)?$
{
expires 12h;
}
if (!-e $request_filename) {
rewrite ^/(.*)$ /index.php/$1 last;
break;
}
}

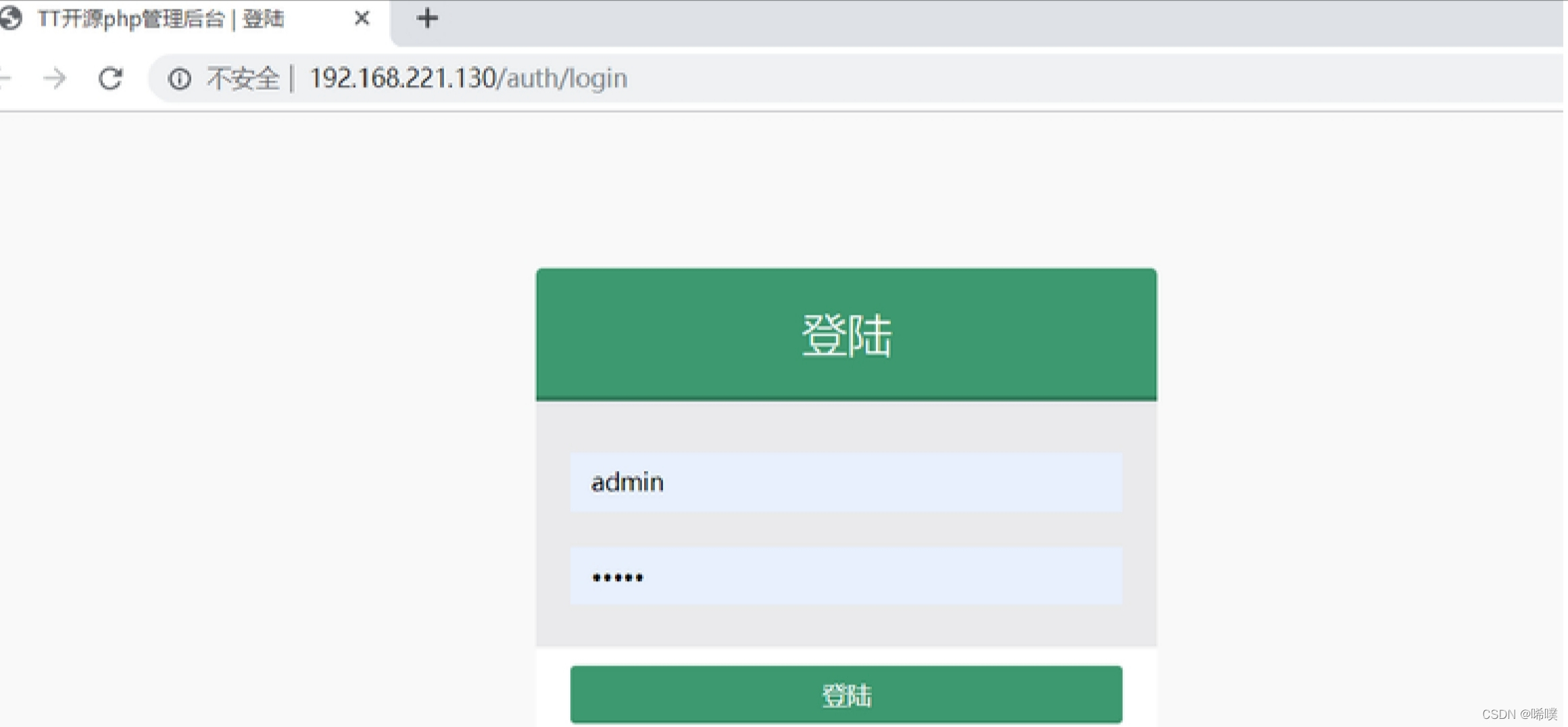

使用浏览器查看，最好使⽤⾕歌浏览器（其他浏览器可能有兼容性问题）打开服务器的ip地址，然后登录，⽤户名和密码都为admin
登录进去后则可以配置部⻔和成员，先配置部门，再配置成员，具体操作就略掉了。
客户端登录
终于都配好了，用客户端登录试一试。
windows端打开/win-client/bin/teamtalk/Release/teamtalk.exe
注意配置成⾃⼰msg_server的IP地址。
如果一切设置正常，这时就登录成功了，然后就可以使用即时通讯的各种功能。
当然，一般来说这个过程不会这么顺利，如果出现问题，先考虑是不是配置出了问题，尤其是ip地址的设置，此外还要多查看日志来分析。
docker部署
为了提高部署可移植性，可以把teamtalk各模块部署到docker上。这里就以login_server为例。
移植依赖文件
使用ldd，获取到所有依赖的动态库⽂件之后，将可执⾏⽂件、库⽂件⼀起打包即可移植到其他电脑运⾏，当然还需要指定程序运⾏时查找动态库的路径。（ubuntu系统下查找路径常为：/lib .usr/lib /usr/local/lib） 可以修改环境变量的⽅式将库⽂件路径加⼊到环境变量中，告诉系统在程序运⾏时到哪⾥去找依赖库，因此我们可以写一个运⾏脚本
# 使⽤脚本pack_lib.sh提取依赖⽂件
#!/bin/bash
function useage()
{
cat << EOU
Useage: bash $0 <path to the binary> <path to copy the dependencies>
EOU
exit 1
}
#Validate the inputs
[[ $# < 2 ]] && useage
#Check if the paths are vaild
[[ ! -e $1 ]] && echo "Not a vaild input $1" && exit 1
[[ -d $2 ]] || echo "No such directory $2 creating..."&& mkdir -p "$2"
#Get the library dependencies
echo "Collecting the shared library dependencies for $1..."
deps=$(ldd $1 | awk 'BEGIN{ORS=" "}$1\
~/^\//{print $1}$3~/^\//{print $3}'\
| sed 's/,$/\n/')
echo "Copying the dependencies to $2"
#Copy the deps
for dep in $deps
do
echo "Copying $dep to $2"
cp "$dep" "$2"
done
echo "Done!"
执行.sh即可把对应的so拷⻉到当前⽬录
# login_server要执行的文件
# . 依赖文件要拷贝到的目录
./pack_lib.sh login_server .
加装到docker内
编写Dockerfile
# This is dockerfile for login_server
# base image
FROM ubuntu:16.04 # 这个login_server是在ubuntu16.04上编译的
# author
MAINTAINER s
CMD "mkdir /home/login_server"
# 添加到home⽬录
COPY ./login_server /home/login_server
EXPOSE 8008
EXPOSE 8080
EXPOSE 8100
WORKDIR "/home/login_server"
CMD ["./login_server"]
制作镜像
docker build -t login_server .
查看镜像
docker image ls
如果制作成功会有记录。
启动和映射端⼝
内部端⼝是固定的，我们启动docker的时候可以重新做映射。
docker run -d -p 8008:8008 -p 8080:8080 -p 8100:8100 login_server
这样就能运行成功了，可以通过docker ps -all查看运行起来的容器，也可以直接ps aux | grep file_server查看。
传入参数
扩展一下，如果要用docker启动多个login_server，这里由于配置的ip和port都是写死了的，那就不能启动多个镜像。这里需要传入ip等参数。
Dockerfile要改一下
ENV HOST=""
ENV PORT=""
ENV NAME=""
ENV PWSSD=""
ENV KEY=""
CMD ["./login_server $HOST"]
启动时通过-e传入参数
docker run -d -p 8008:8008 -p 8080:8080 -p 8100:8100 -e HOST="192.168.0.5" login_server
特别要注意login_server源码也要修改，要让ip等参数接到argv[]的值。
