Activiti7工作流

1、工作流

1.1、概念

工作流（Workflow），指“业务过程的部分或整体在计算机应用环境下的自动化”。是对工作流程及其各操作步骤之间业务规则的抽象、概括描述。在计算机中，工作流属于计算机支持的协同工作（CSCW）的一部分。后者是普遍地研究一个群体如何在计算机的帮助下实现协同工作的。

工作流主要解决的主要问题是：为了实现某个业务目标，利用计算机在多个参与者之间按某种预定规则自动传递文档、信息或者任务。

1.2、工作流适用的场景

关键业务流程：订单、报价处理、合同审核、客户电话处理、供应链管理等。

行政管理类：出差申请、加班申请、请假申请、用车申请、各种办公用品申请、购买申请、日报周报等凡是原来手工流转处理的行政表单。

人事管理类：员工培训安排、绩效考评、职位变动处理、员工档案信息管理等。

财务相关类：付款请求、应收款处理、日常报销处、出差报销、预算和计划申请等。

客户服务类：客户信息管理、客户投诉、请求处理、售后财务管理等。

特殊服务类：ISO系统对应流程、质量管理对应流程、产品数据信息管理、贸易公司报关处理、物流公司货物跟踪处理等各种通过表单逐步手动流转完成的任务均可应用工作流软件自动规范实施。

2、Activiti7介绍

2.1、概述

Alfresco 软件在 2010 年 5 月 17 日宣布 Activiti 业务流程管理（BPM）开源项目的正式启动，其首席架构师由业务流程管理 BPM 的专家 Tom Baeyens 担任， Tom Baeyens 就是原来 jbpm 的架构师，而 jbpm 是一个非常有名的工作流引擎，当然 activiti 也是一个工作流引擎。

Activiti 是一个工作流引擎， activiti 可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言（BPMN2.0）进行定义，业务系统按照预先定义的流程进行执行，实现了业务系统的业务流程由 activiti 进行管理，减少业务系统由于流程变更进行系统升级改造的工作量，从而提高系统的健壮性，同时也减少了系统开发维护成本。

2.2、BPMN

BPMN（Business Process Model And Notation），业务流程模型和符号，是由BPMI（Business Process Management Initiative）开发的一套的业务流程建模符号，使用BPMN提供的符号可以创建业务流程。

2004年5月发布了BPMN1.0规范。BPMI于2005年9月并入OMG（The Object Management Group，对象管理组织）组织。OMG于2011年1月发布BPMN2.0的最终版本。

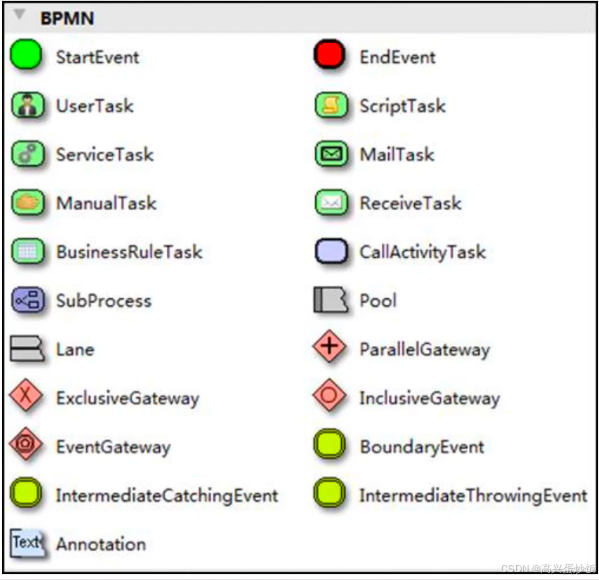

BPMN是目前被各BPM厂商广泛接受的BPM标准。Activiti就是使用BPMN2.0进行流程建模、流程执行管理，它包括很多的建模符号。
在这里插入图片描述

3、Activiti7环境搭建和需求以及集成Activiti

使用Activiti7需要的一些基本的环境：jdk8以上的版本，然后需要用来保存流程定义数据的数据库，建议是mysql5以上的版本。

3.1、安装插件

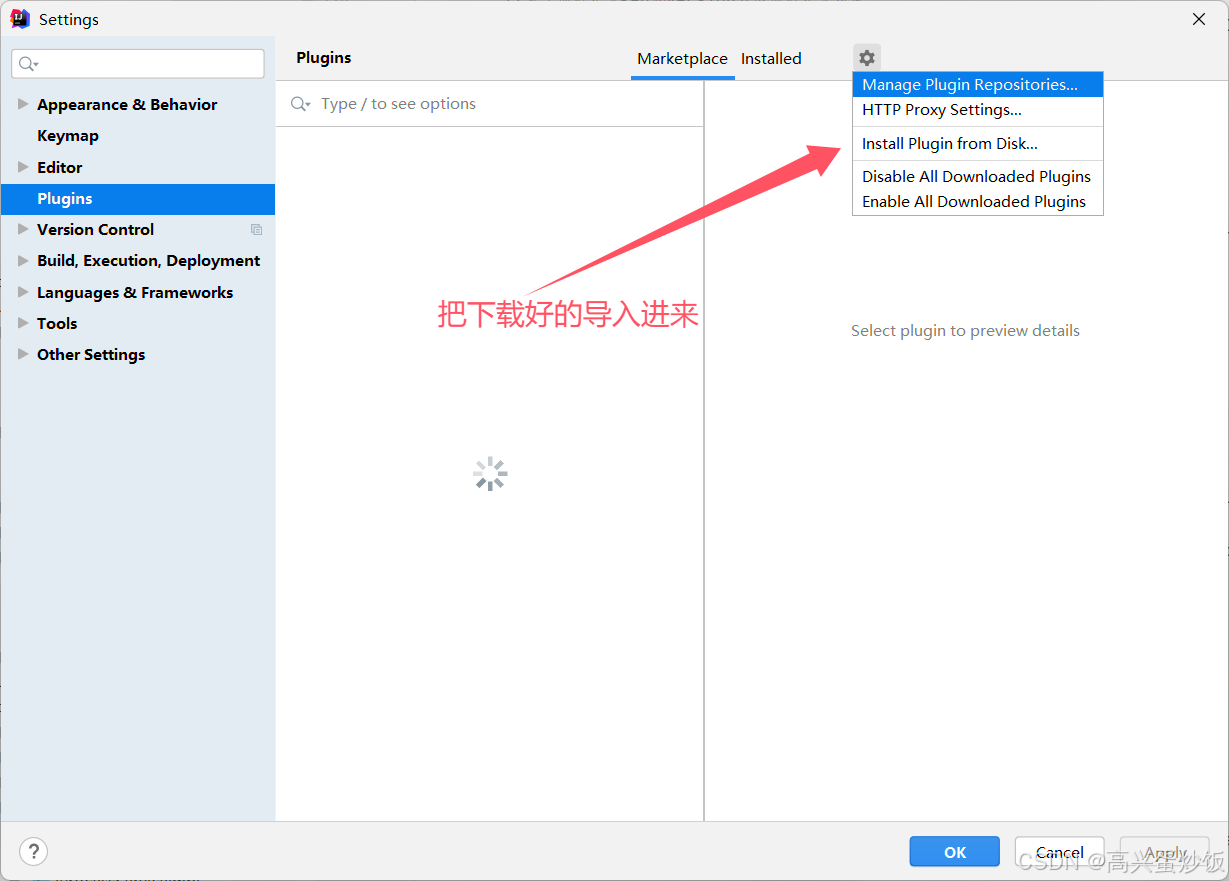

如果ider是2020版本的话就需要去https://plugins.jetbrains.com下载然后导入进去

[外链图片转存中...(img-k5151nap-1734845918561)]

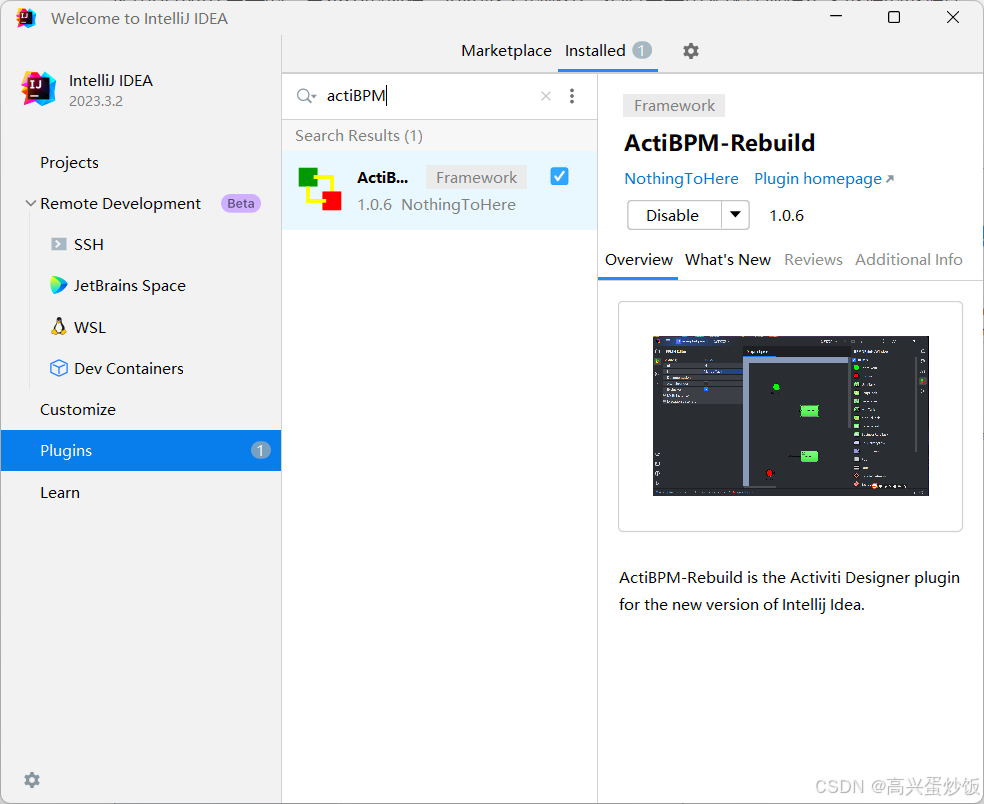

那如果是后面的新版ider的话直接可以搜索actiBPM可以找到

[外链图片转存中...(img-DlZj3tJE-1734845918562)]

安装好之后（如果出现重启错误可以手动重启一下然后打开项目查看是否已经有这个插件了，如果没有就直接像老本版ider一样导入也是一样的）

[外链图片转存中...(img-sgFJMHUc-1734845918562)]

3.2、添加maven依赖

这里是对应依赖的版本

 <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <maven.compiler.source>1.8</maven.compiler.source>
        <maven.compiler.target>1.8</maven.compiler.target>
        <slf4j.version>1.6.6</slf4j.version>
        <log4j.version>1.2.12</log4j.version>
        <activiti.version>7.1.0.M6</activiti.version>
        <activiti.cloud.version>7.0.0.Beta1</activiti.cloud.version>
        <mysql.version>5.1.49</mysql.version>
  </properties>

接下来就是Activiti中需要用到的一些依赖了

    <dependencies>
        <!-- activiti引擎-->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!--  整合spring -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 模型处理 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-model</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn json数据转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-json-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 布局 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-layout</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- mysql驱动 -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>${mysql.version}</version>
        </dependency>
        <!-- mybatis -->
        <dependency>
            <groupId>org.mybatis</groupId>
            <artifactId>mybatis</artifactId>
            <version>3.4.5</version>
        </dependency>
        <!-- 链接池 -->
        <dependency>
            <groupId>commons-dbcp</groupId>
            <artifactId>commons-dbcp</artifactId>
            <version>1.4</version>
        </dependency>
        <dependency>
            <groupId>commons-io</groupId>
            <artifactId>commons-io</artifactId>
            <version>2.11.0</version>
        </dependency>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.13.2</version>
        </dependency>
        <!-- log start -->
        <dependency>
            <groupId>log4j</groupId>
            <artifactId>log4j</artifactId>
            <version>${log4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <configuration>
                    <excludes>
                        <exclude>
                            <groupId>org.projectlombok</groupId>
                            <artifactId>lombok</artifactId>
                        </exclude>
                    </excludes>
                </configuration>
            </plugin>
        </plugins>
    </build>

3.3、添加log4j日志配置

因为后面会有日志的一些输出，所以我们使用log4j日志包，可以对日志进行配置，再resources下创建log4j.properties存放配置

# Set root category priority to INFO and its only appender to CONSOLE.
#log4j.rootCategory=INFO, CONSOLE debug info warn error fatal
log4j.rootCategory=debug, CONSOLE, LOGFILE
# Set the enterprise logger category to FATAL and its only appender to CONSOLE.
log4j.logger.org.apache.axis.enterprise=FATAL, CONSOLE
# CONSOLE is set to be a ConsoleAppender using a PatternLayout.
log4j.appender.CONSOLE=org.apache.log4j.ConsoleAppender
log4j.appender.CONSOLE.layout=org.apache.log4j.PatternLayout
log4j.appender.CONSOLE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n
# LOGFILE is set to be a File appender using a PatternLayout.
log4j.appender.LOGFILE=org.apache.log4j.FileAppender
log4j.appender.LOGFILE.File=E:\act\activiti.log
log4j.appender.LOGFILE.Append=true
log4j.appender.LOGFILE.layout=org.apache.log4j.PatternLayout
log4j.appender.LOGFILE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n

3.4、添加核心配置文件

接着我们需要再resource目录中添加配置文件activiti.cfg.xml,（要注意这个xml文件必须为这个），配置内容：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">
</beans>

然后去连接数据库（processEngineConfiguration为流程引擎的配置）

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">

    <!-- 这里可以使用 链接池 dbcp-->
    <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">
        <property name="driverClassName" value="com.mysql.jdbc.Driver" />
        <property name="url" value="jdbc:mysql://localhost:3306/activiti?useSSL=false" />
        <property name="username" value="root" />
        <property name="password" value="root" />
        <property name="maxActive" value="3" />
        <property name="maxIdle" value="1" />
    </bean>

    <bean id="processEngineConfiguration"
          class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <!-- 引用数据源 上面已经设置好了-->
        <property name="dataSource" ref="dataSource" />
        <!-- activiti数据库表处理策略 -->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

3.5、接着配置好后就可以开始创建表了

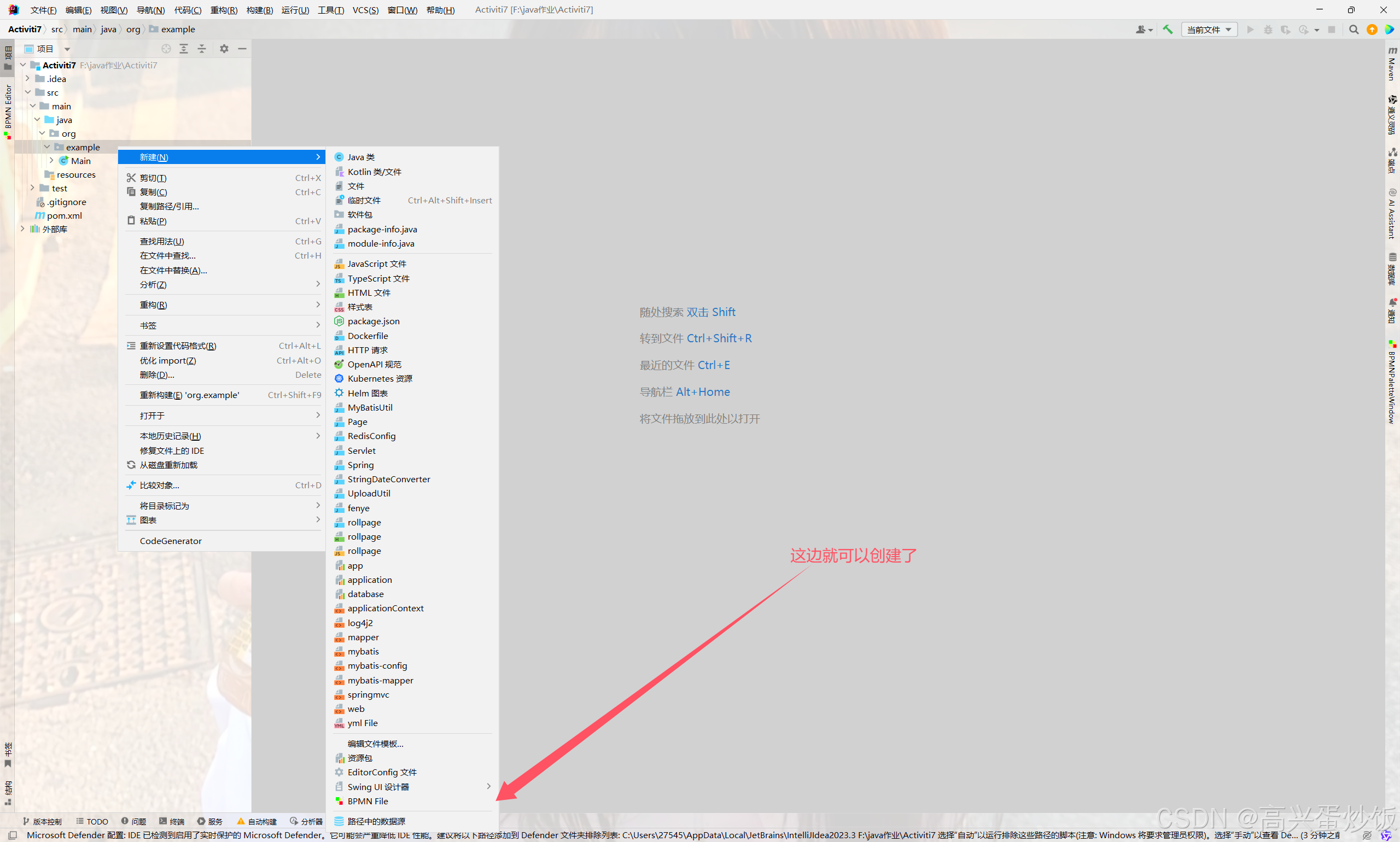

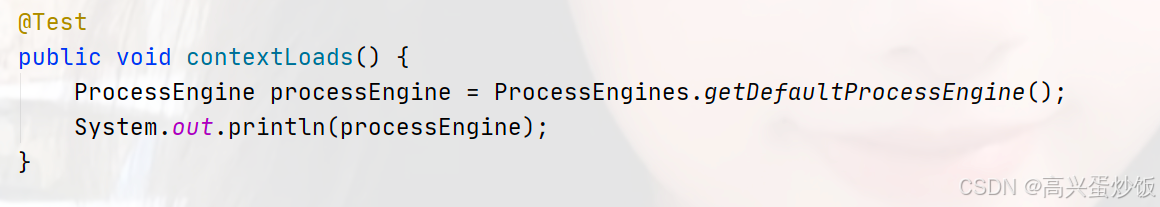

也是非常简单的，写个测试类运行就好了

[外链图片转存中...(img-CeY66gd9-1734845918562)]

    @Test
	public void contextLoads() {
		ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
		System.out.println(processEngine);
	}

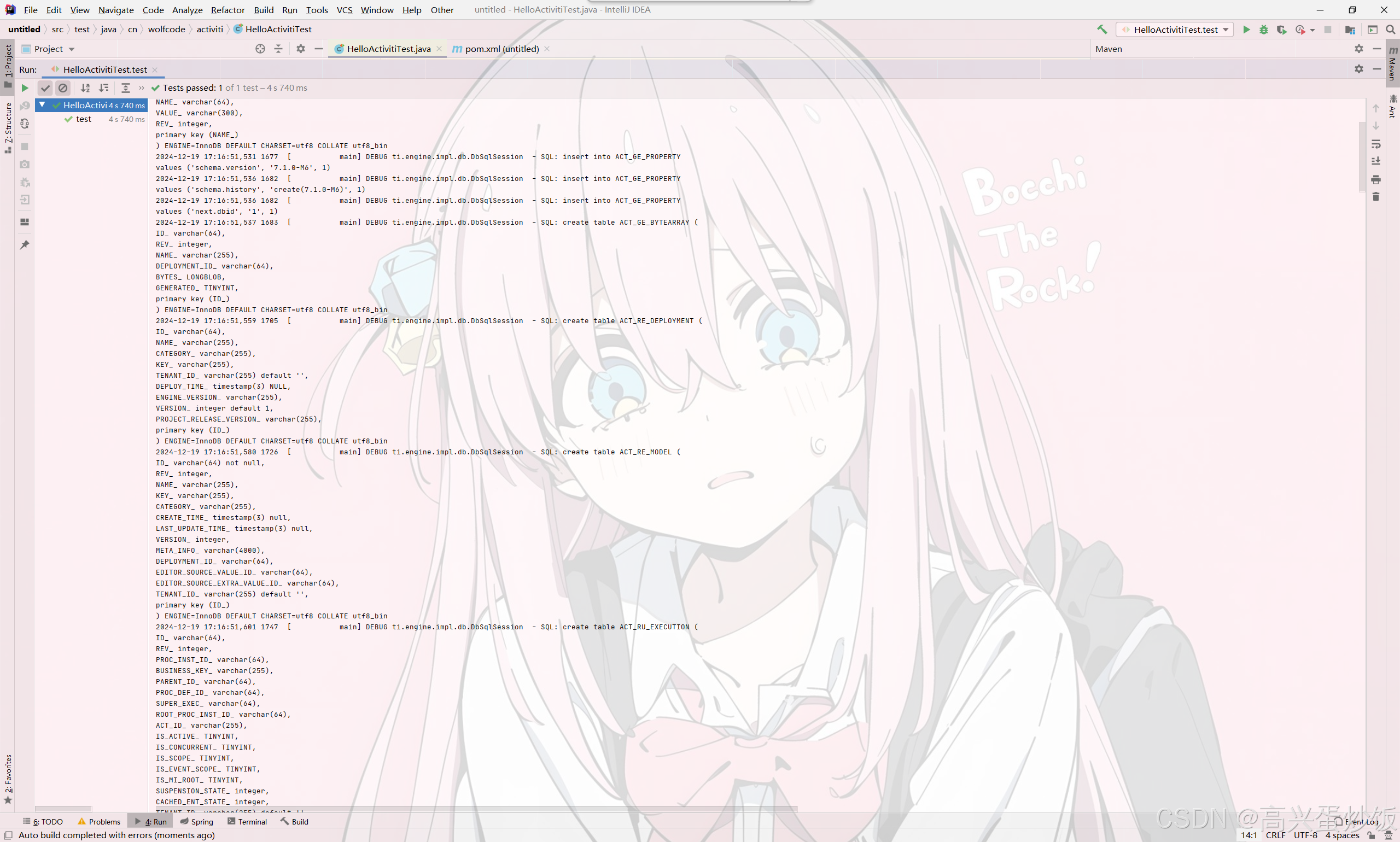

执行后是这样的

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

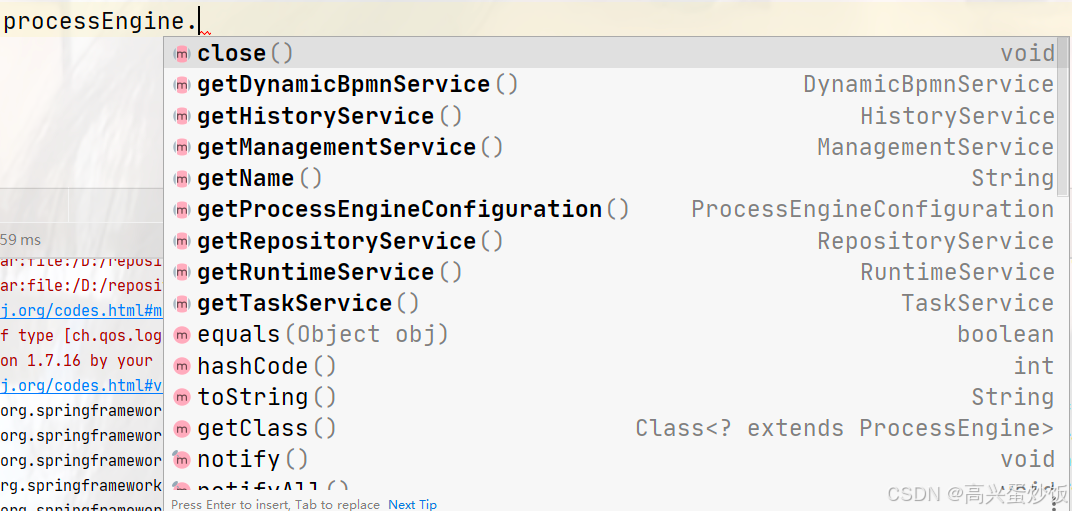

其中processEngine有许多的管理类

[外链图片转存中...(img-Z3ERabHC-1734845918562)]

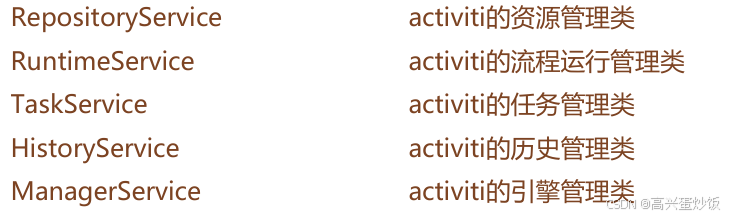

以下是介绍各个管理类的一个作用

[外链图片转存中...(img-StUTykBb-1734845918562)]

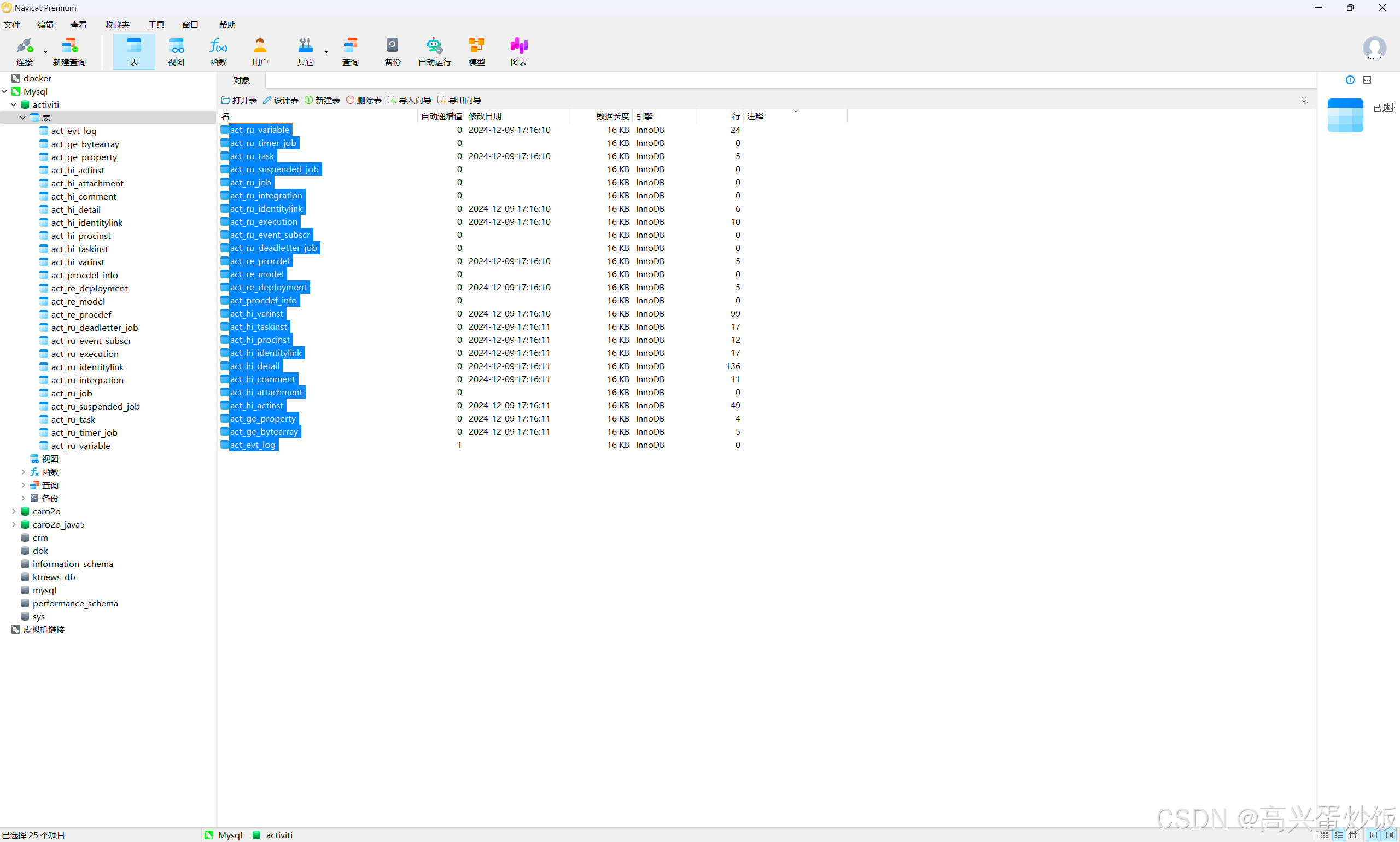

3.6、导入数据库

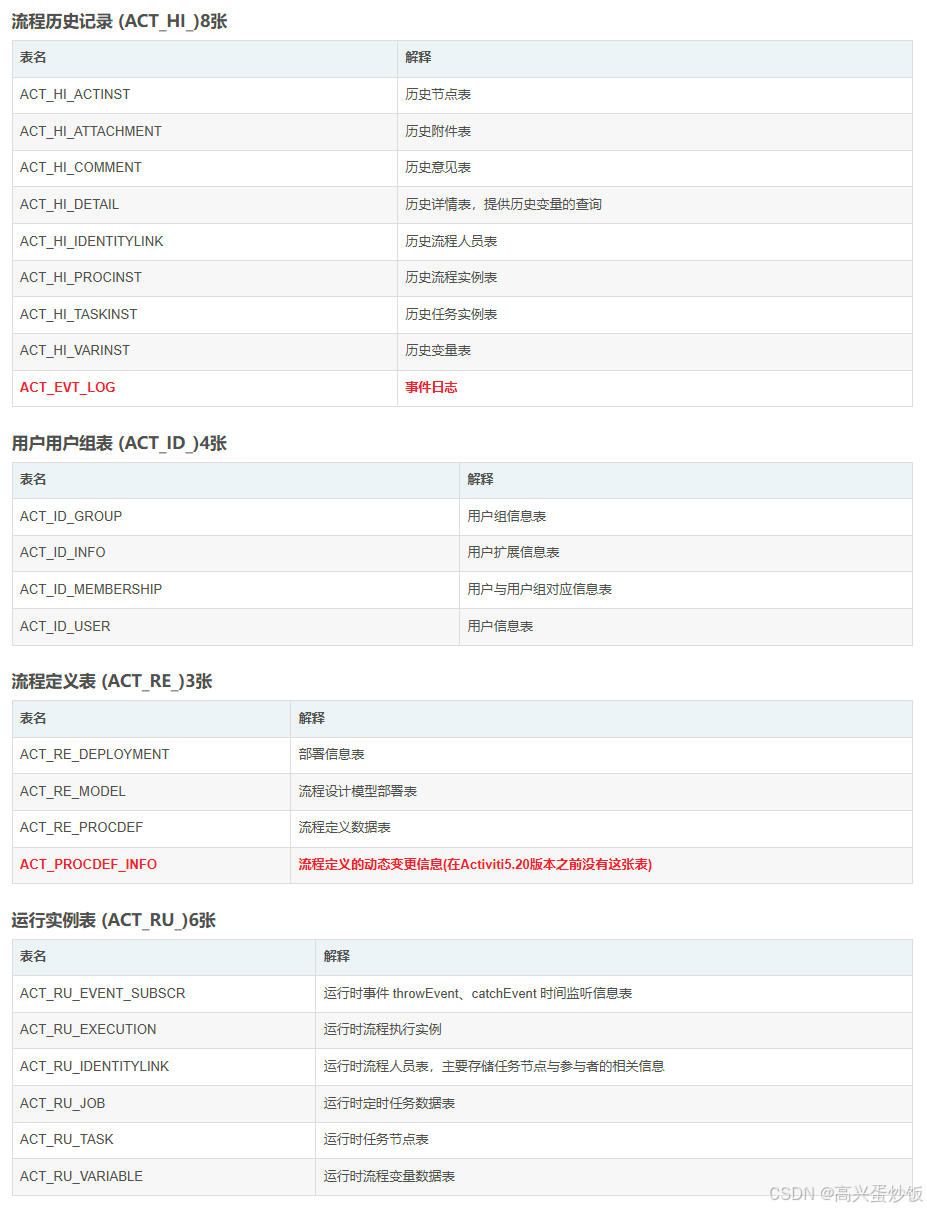

ACT_GE_ （GE）表示 general 全局通用数据及设置，各种情况都使用的数据。
ACT_HI_ （HI）表示 history 历史数据表，包含着程执行的历史相关数据，如结束的流程实例，变量，任务，
ACT_ID_ （ID）表示 identity 组织机构，用户记录，流程中使用到的用户和组。这些表包含标识的信息，如用户，用户组
ACT_RE_ （RE）表示 repository 存储，包含的是静态信息，像流程定义，流程的资源（图片，规则）这种
ACT_RU_ （RU）表示 runtime 运行时，运行时的流程变量，用户任务，变量，职责（job）这些运行时的数据

[外链图片转存中...(img-0rqry0Jr-1734845918562)]
