PROTEL

PROTEL是什么

Protel软件是由Altium公司（原为Protel Technology公司）开发的一款电子设计自动化（EDA）软件，主要用于电子电路设计和印制电路板（PCB）制作。

学习Protel 99 SE的大致过程

原理图文件(*.Sch)–>网络表文件(*.NET)–>PCB文件（*.PCB）

原理图文件（*.Sch）：

原理图文件是电子电路设计不可或缺的基础，其中详细描述了电路中各个元件及其相互之间的连接方式。在Protel这款专业软件中，原理图文件运用特定的图形符号来代表不同类型的元件，并通过导线连接这些元件，从而清晰地展现出电路的逻辑关系。

除了元件的图形表示，原理图文件还详尽地记录了元件的电气属性，如电阻值和电容值等。此外，文件中还详细标注了元件间的连接关系，如串联和并联等，这些都是电子电路设计中至关重要的信息。

设计过程中，原理图文件不仅用于验证电路的逻辑正确性，还确保了电路功能的实现。它为后续的PCB设计和仿真提供了宝贵的基础数据，是电子电路设计流程中不可或缺的一环。

网络表文件（*.NET）：

网络表文件是原理图文件的自然延续，它精准地记录了电路中元件的连接细节、电气特性和封装信息。以简洁明了的文本格式存储，这种文件不仅易于处理，还能轻松转换为其他格式，满足不同的应用需求。

网络表文件在电子设计流程中扮演着至关重要的角色，它像一座桥梁，连接着原理图设计与PCB设计两个关键环节。PCB设计软件通过读取网络表文件，能够迅速提取元件的封装数据和连接信息，进而为PCB的布局和布线提供坚实的数据基础。

此外，网络表文件还为电路仿真和分析提供了有力支持。仿真软件通过分析网络表文件中的元件参数和连接关系，可以对电路进行精准模拟和性能预测，为设计师提供宝贵的优化建议，推动电路设计向更高性能、更可靠的方向发展。

PCB文件（*.PCB）：

PCB文件，作为电子电路板设计的最终产物，详尽地描绘了电路板上的元件布局、布线走向、焊盘尺寸及其精确位置等关键信息。在Protel这类专业设计软件中，PCB文件是通过其内置的PCB编辑器精心设计和细致编辑而成的。

设计PCB文件时，必须严格遵循一系列规则和约束条件，这些包括元件之间的安全间距、布线的宽度要求以及电气性能的标准等。这些规则确保了电路板的可制造性，同时也为电路板的可靠性提供了坚实的保障。

此外，PCB文件与CAM（计算机辅助制造）软件的结合使用，为电路板的实际制造和加工提供了强大的支持。CAM软件能够解析PCB文件中的数据，进而生成必要的加工文件，如精确的钻孔指令、切割路径等。这些文件直接指导着电路板的制作和组装过程，确保了最终产品的质量和性能。

PROTEL的使用流程

一.制作原理图

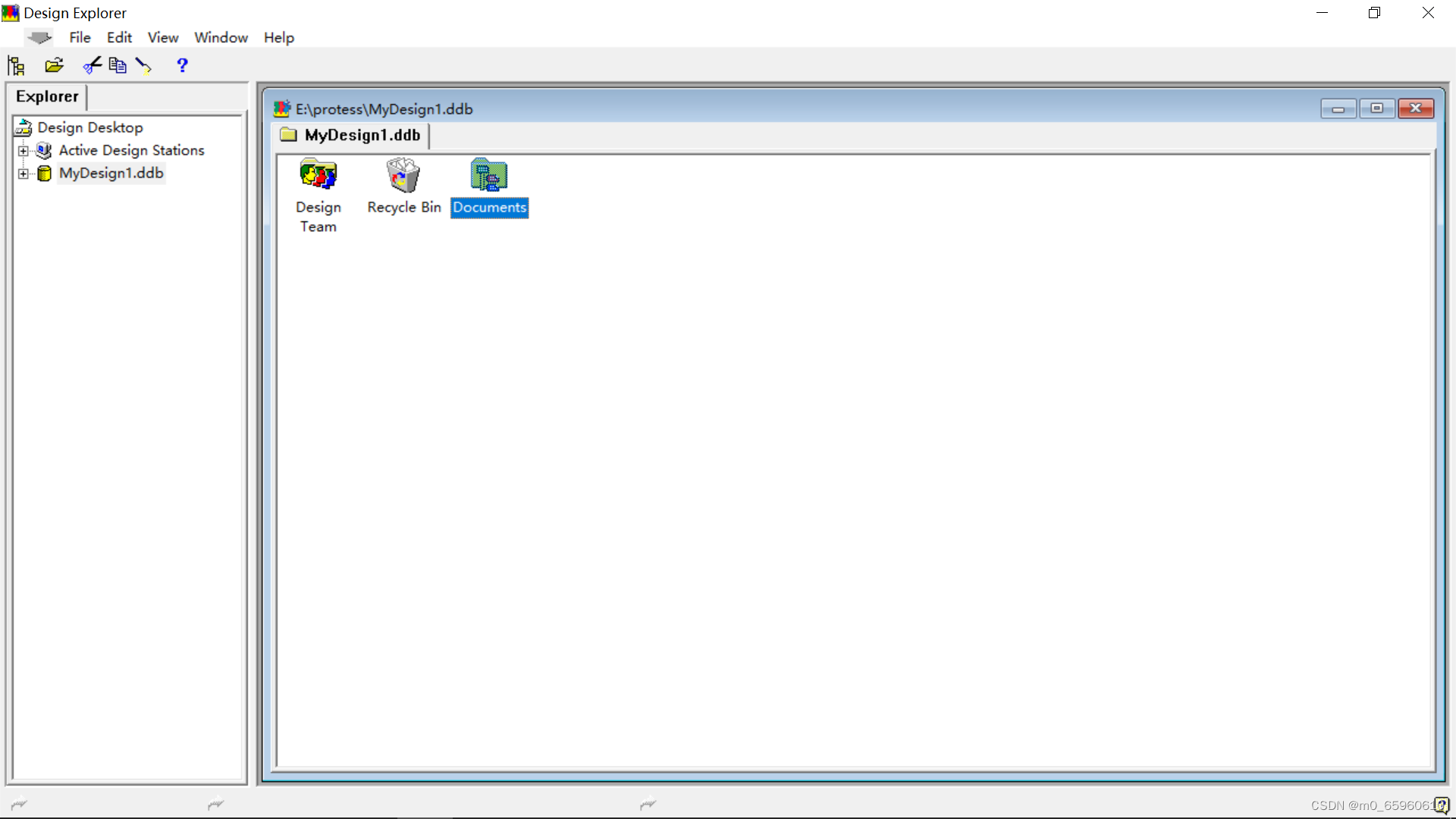

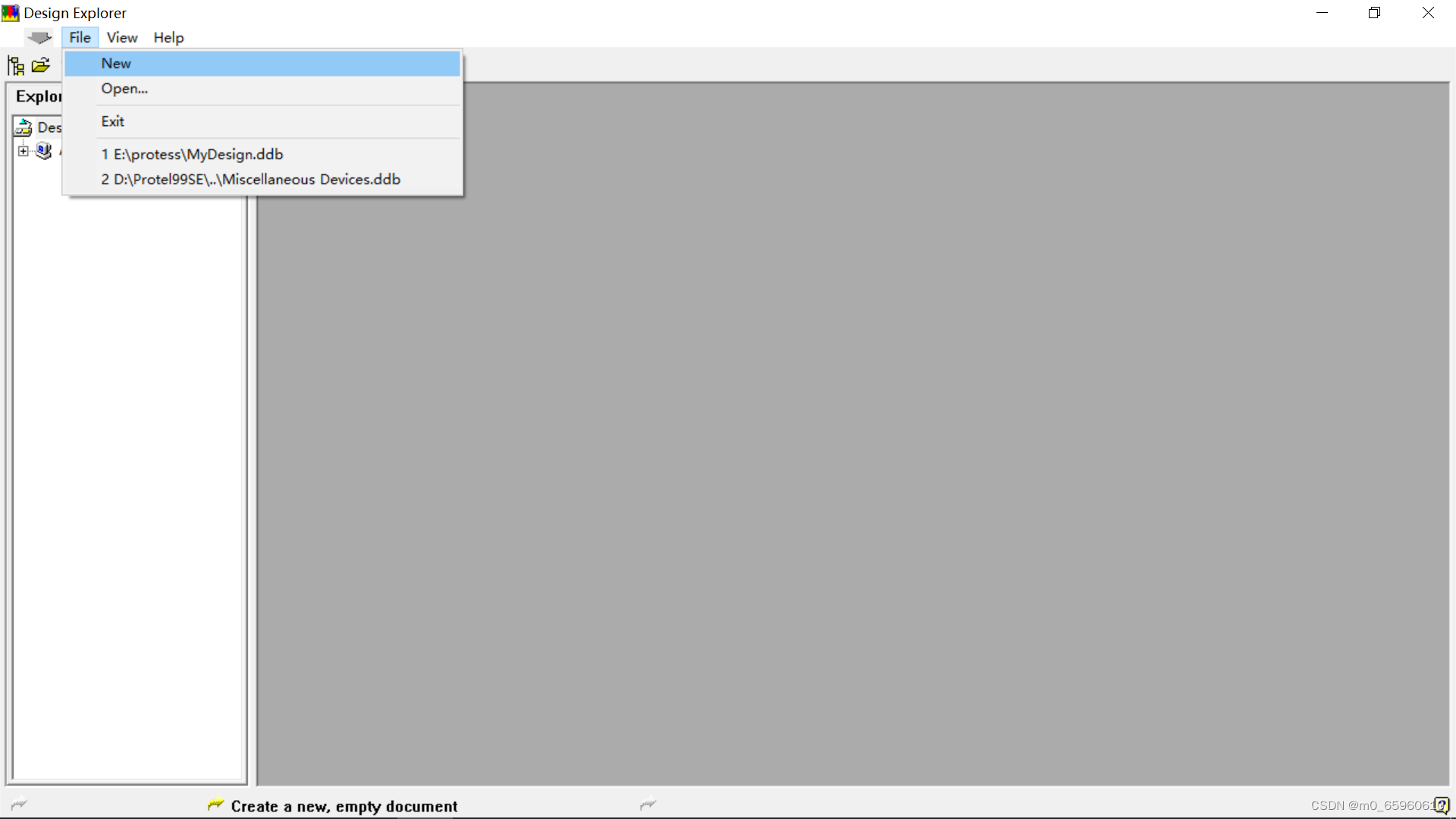

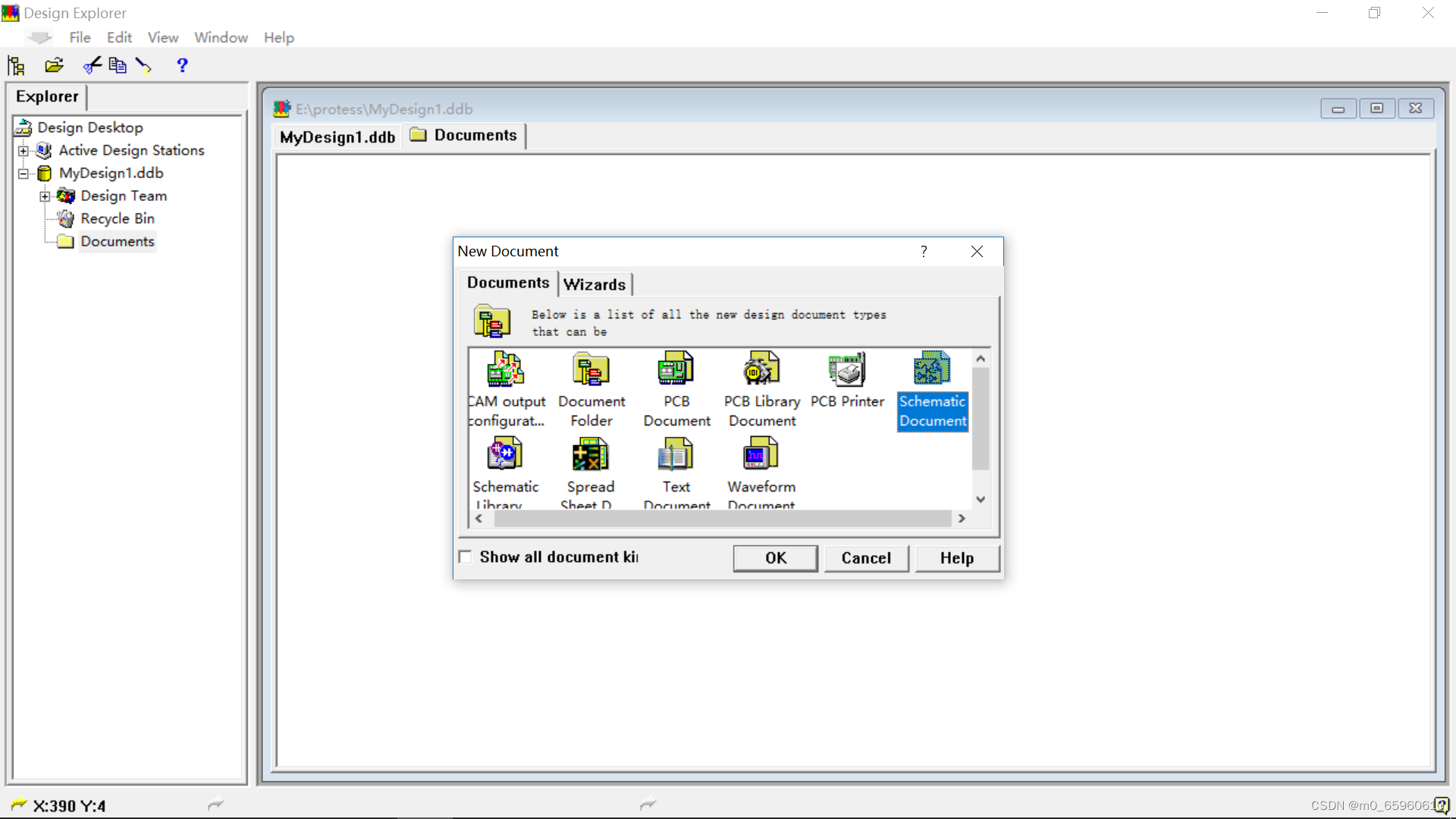

（1）创建原理图文件

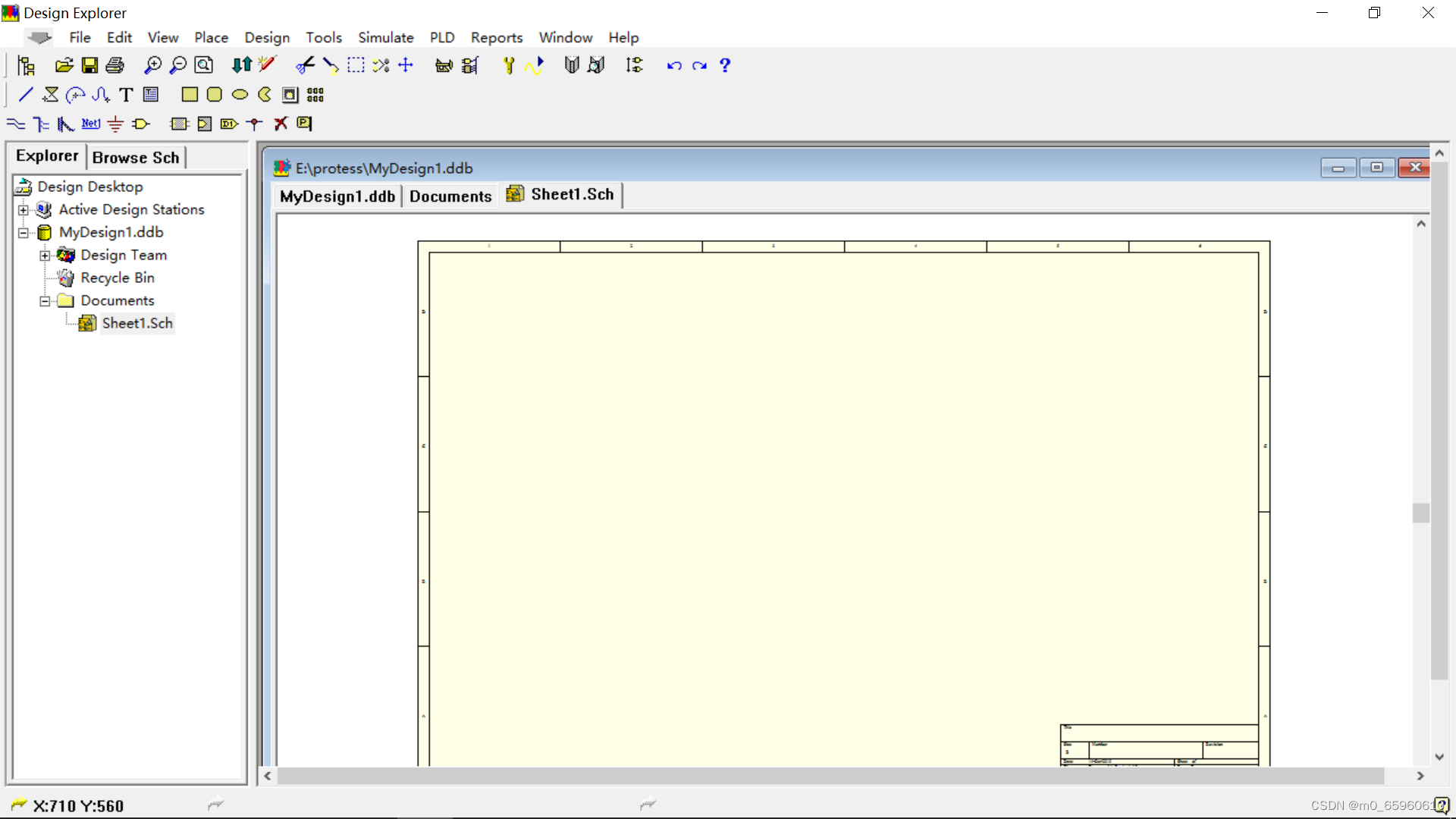

（2）在原理图中设计电路

（3）.标名称

（4）.封装（双击元件在footorint输入封装类型如‘SIP2’）

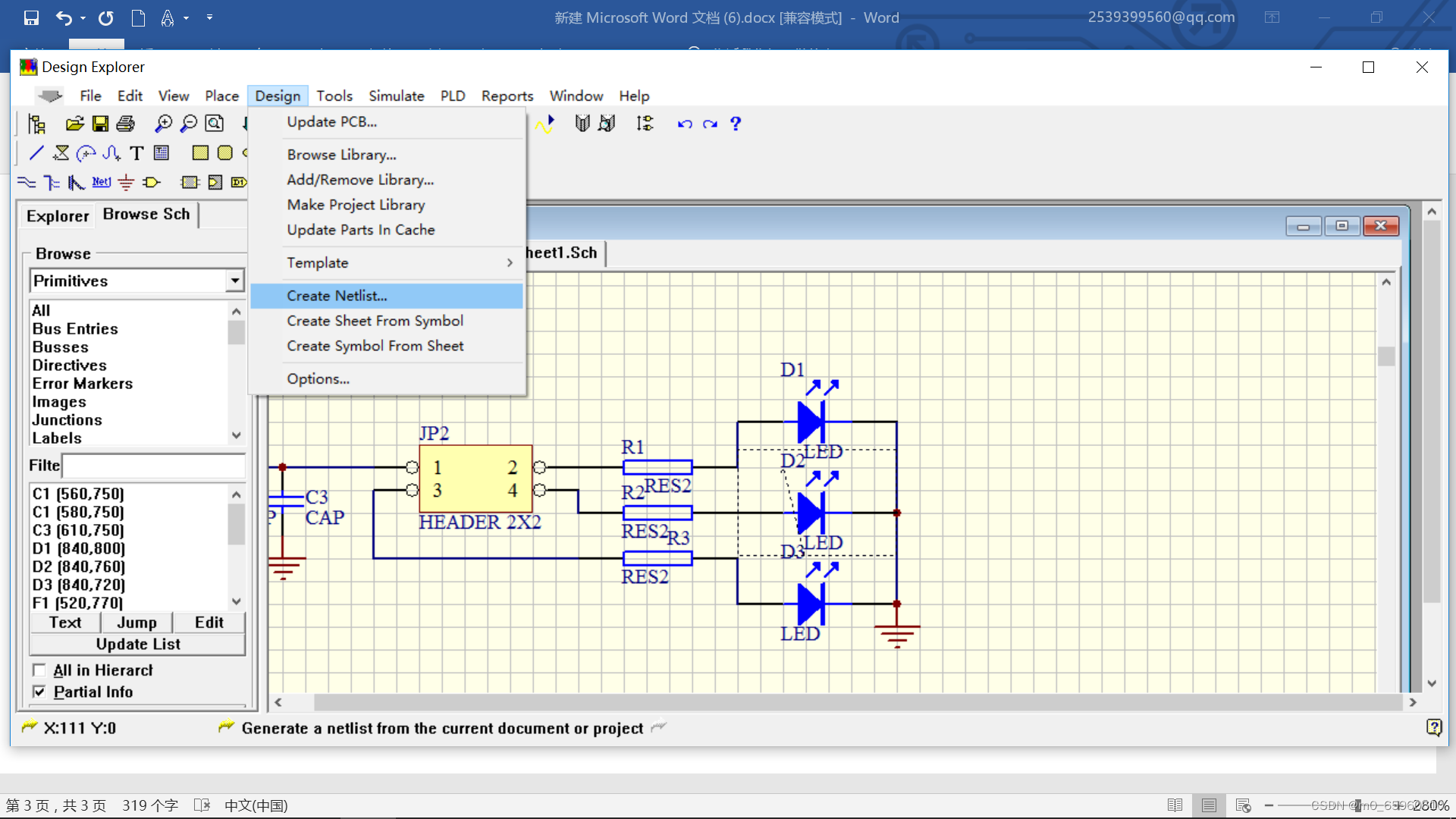

二．导出网络表文件（*.NET）

三．创建pcb文件

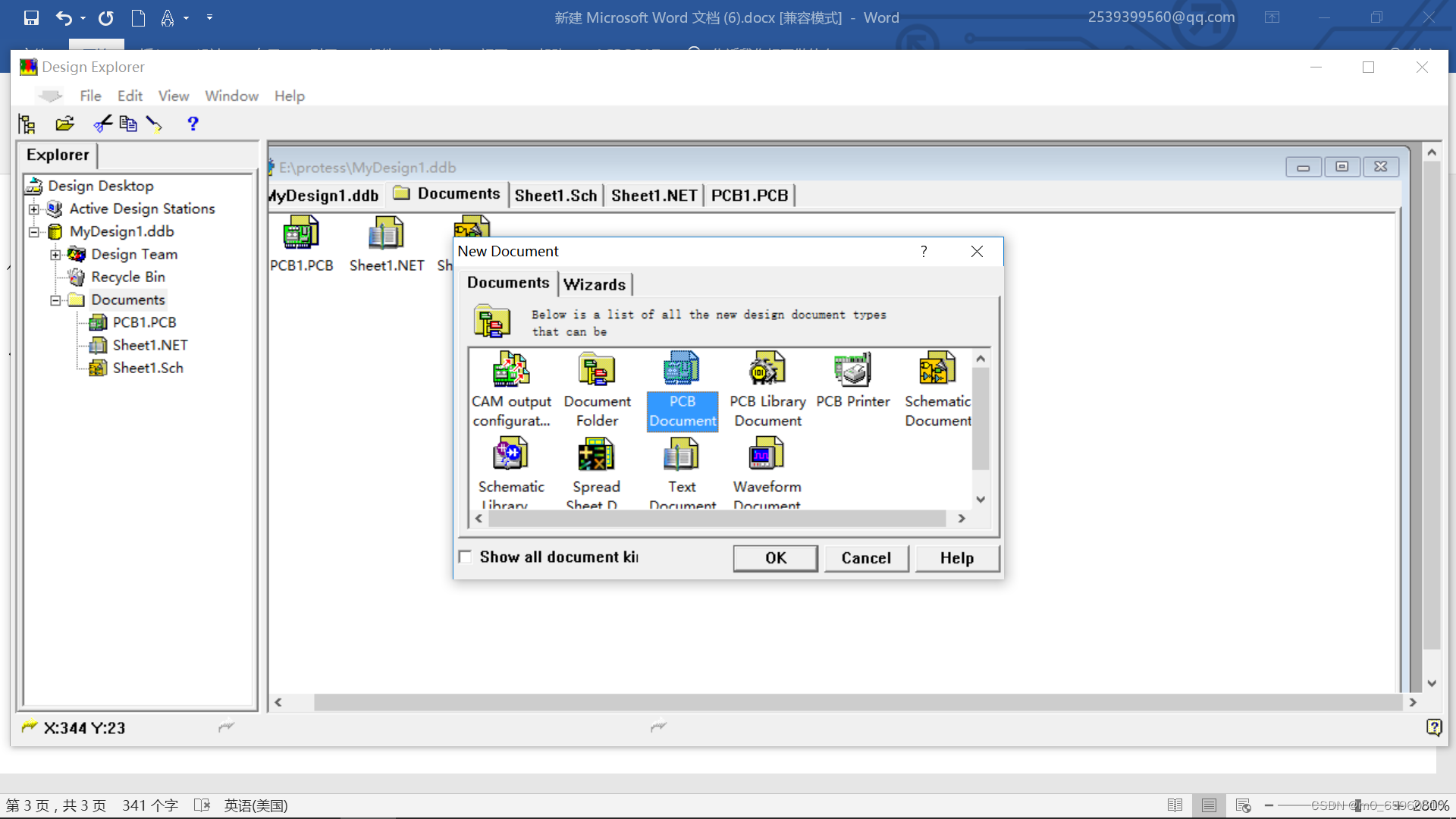

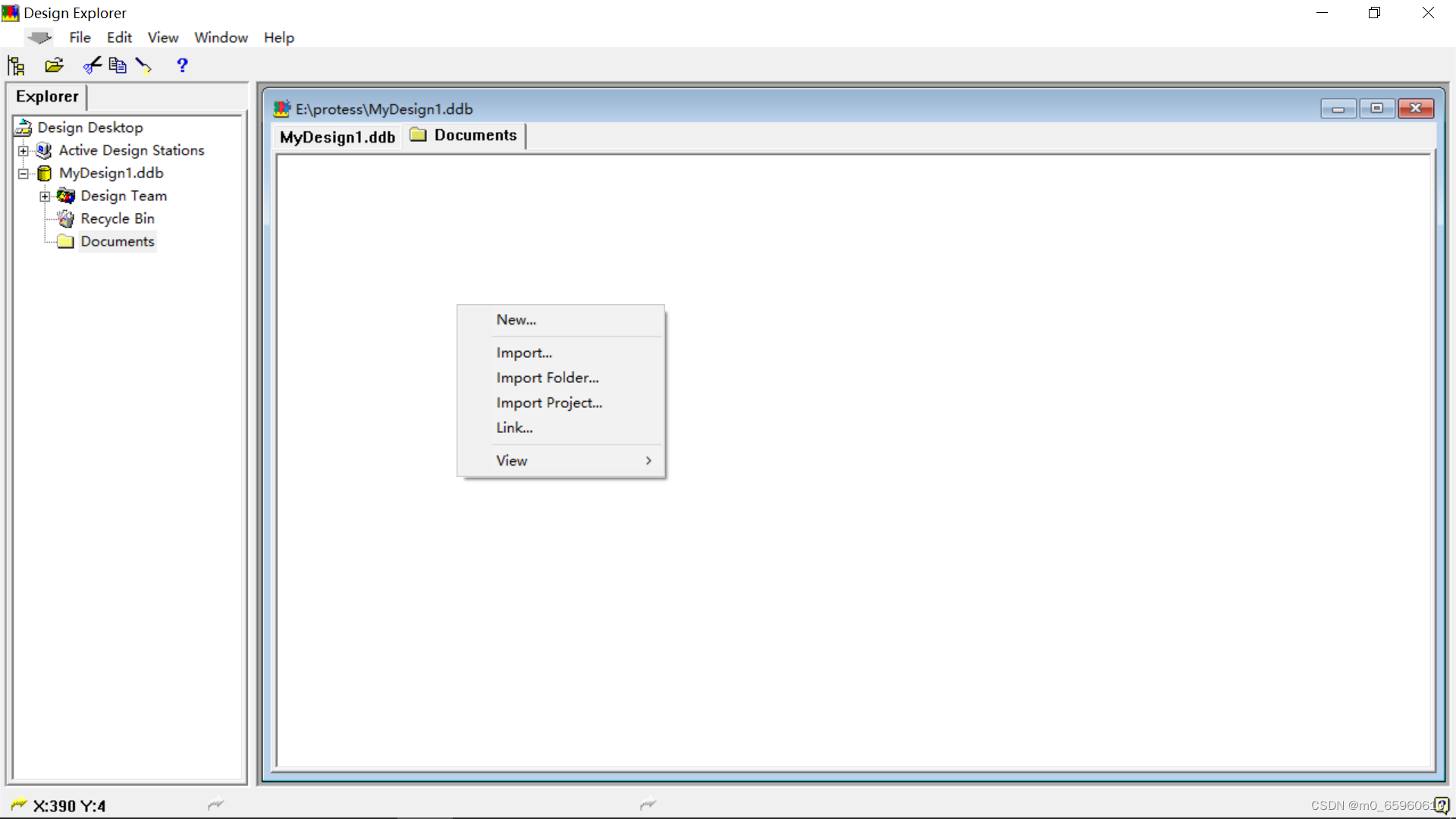

（1）点击Documents然后在下面右击点new选中pcb创建

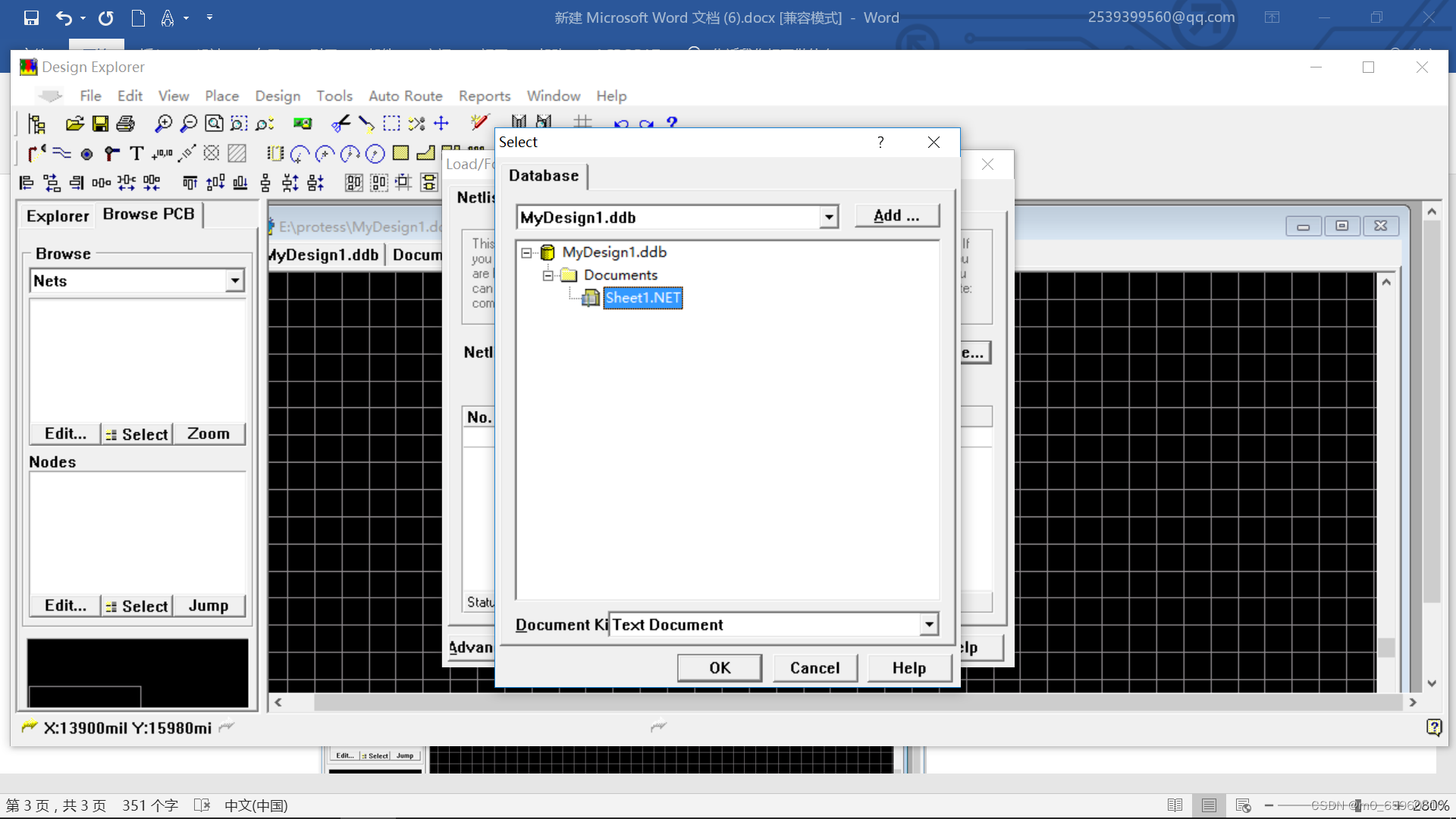

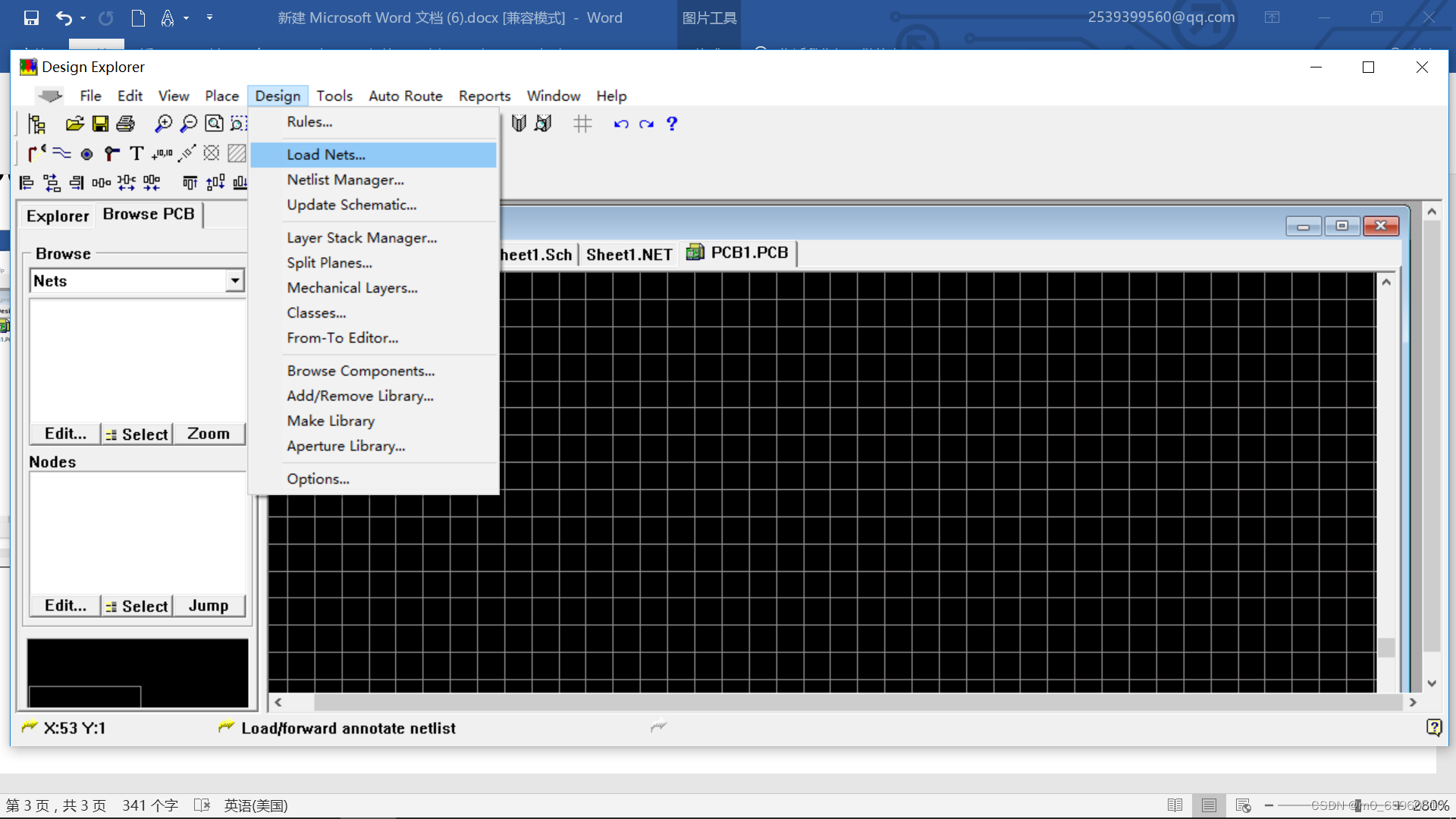

（2）导入刚刚创建的*.net文件

（3）设置PCB参数

根据实际需求，设置PCB的尺寸、层数、材料等参数。这些参数将影响电路板的性能和制造成本。

（4）元件布局

在PCB设计软件中，根据电路原理图和实际情况，将元件放置在电路板上。布局时需要考虑元件之间的电气连接、散热、机械强度等因素。

（5）自动或手动布线

根据网络表中的连接关系，使用软件的自动布线功能或手动布线工具，在电路板上绘制导线，连接各个元件。布线时需要遵循一定的规则和约束，如导线宽度、间距、转角等。

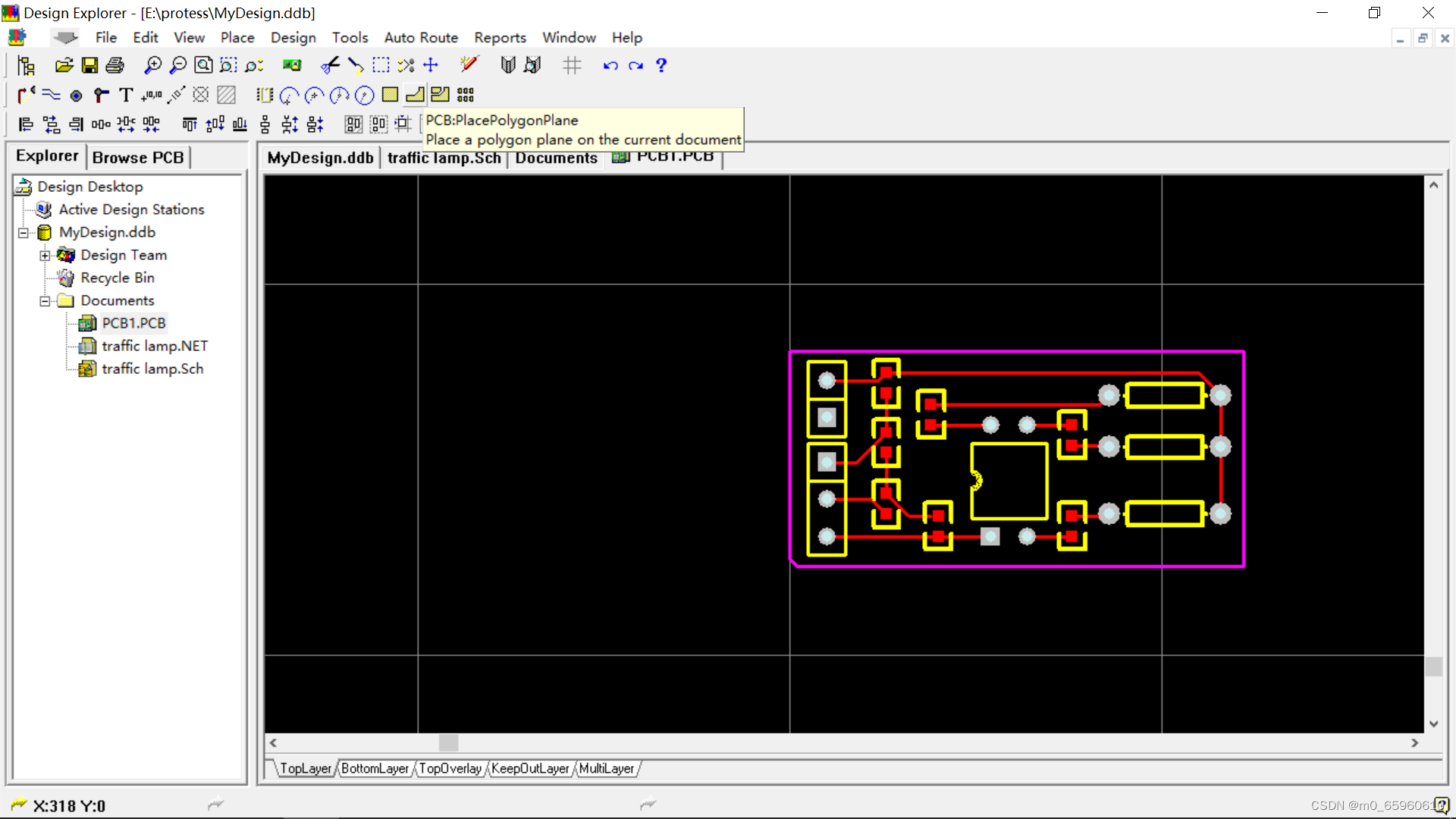

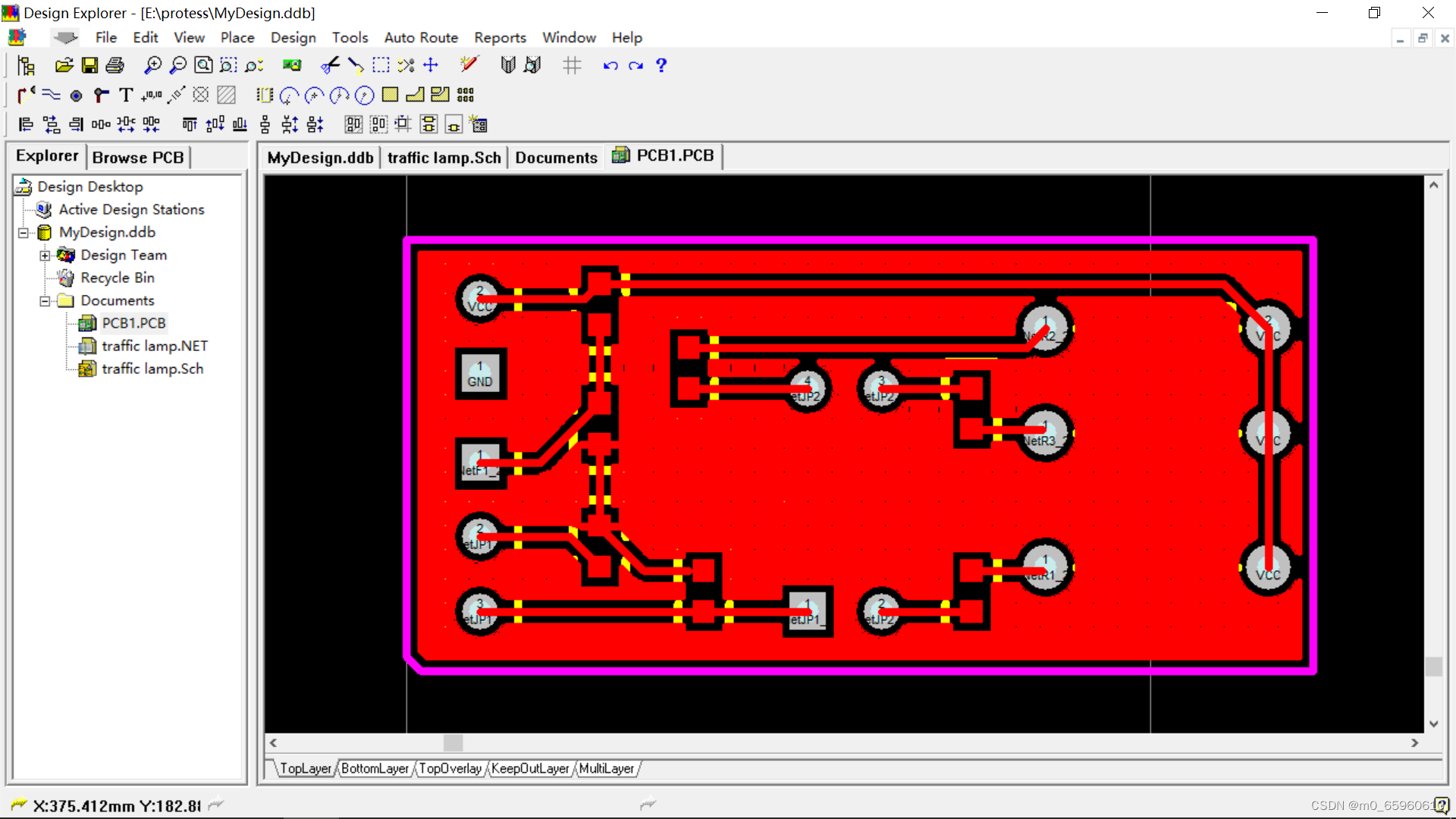

 （6）覆铜

用图中的placePolygonplane覆铜。

若为单层板只需在TopLayer覆铜。

若为双层板需在TopLayer和TopOverlay覆铜。

覆铜:沿着紫红色线框连成一圈

（7）设计规则检查

使用软件的设计规则检查功能，对PCB布局和布线进行检查，确保它们符合预设的规则和约束。

下面是一个大佬的关于Protel99SE 50个常见问题解决方法与技巧的博客，使用Protel99SE时遇到问题可以去看

Protel99SE 50个常见问题解决方法与技巧_protel99se复制元件序号保持不变-CSDN博客
