1.问题

为了改进闭环系统性能，可以采用串联校正，这里用相位超前校正，即

$eq?Gc%28S%29%3D%5Cfrac%7B%5Ctau%20s+1%7D%7B%5Calpha%20%5Ctau%20s+1%7D$

α常取 0.07~0.2，选择适当的α与τ，要使

$eq?%5Cfrac%7B1%7D%7B%5Ctau%20%7D%3C%20%5Comega%20_%7Bc%7D%3C%20%5Cfrac%7B1%7D%7B%5Calpha%20%5Ctau%20%7D$

针对新的开环传递函数G’ K(S)=Gc(S)×G(S)×H(S)，画出开环Bode图，

观察不同的α与τ对 BODE 图的影响，使相位裕度γ>40°，以使闭环系统性能

大大提高，确定合适的α与τ。

2.代码

% 定义G(s)和H(s)
numG = 160;
denG = [1, 1, 0.01]; % 转换为标准形式s^3 + 0s^2 + 0.01s
G = tf(numG, denG);
H = 0.1;
s=tf("s")  ;
% 初始化alpha和tau的搜索范围
alpha_range = 0.07:0.01:0.2; %
tau_range = 0.01:0.01:1;

% 初始化存储相位裕度的数组
pm_alpha = zeros(size(alpha_range));
pm_tau = zeros(size(tau_range));
pm_matrix = zeros(length(alpha_range), length(tau_range));

% 迭代搜索
for i = 1:length(alpha_range)
    for j = 1:length(tau_range)
        % 假设相位超前校正为 (tau*s + 1) / (alpha*tau*s + 1)
        comp = (tau_range(j)*s + 1) / (alpha_range(i)*tau_range(j)*s + 1);
        GH = G * H * comp; % 闭环传递函数
        [~, pm] = margin(GH); % 计算相位裕度
        pm_matrix(i, j) = pm;
    end
    pm_alpha(i) = max(pm_matrix(i, :)); % 每个alpha下的最大相位裕度
    [~, idx] = max(pm_matrix(i, :));
    pm_tau(idx) = pm_matrix(i, idx); % 对应的tau下的相位裕度
end

%%
% 绘制相位裕度随alpha变化的图
figure;
subplot(1,2,1)
plot(alpha_range, pm_alpha, 'b-o');
xlabel('\alpha');
ylabel('Phase Margin (deg)');
title('相位裕度随alpha变化的图');
grid on;

% 绘制相位裕度随tau变化的图
subplot(1,2,2)
plot(tau_range, pm_tau, 'r-o');
xlabel('\tau');
ylabel('Phase Margin (deg) for Optimal \alpha');
title('相位裕度随tau变化的图');
grid on;

%%


% 确定最优值
[max_pm_alpha, idx_alpha] = max(pm_alpha);
optimal_alpha = alpha_range(idx_alpha);
optimal_tau_idx = find(pm_matrix(idx_alpha, :) == max_pm_alpha); % 可能有多个tau对应相同的最大相位裕度
optimal_tau = tau_range(optimal_tau_idx(1)); % 选择第一个tau值

% 绘制最优alpha和tau下的Bode图
comp_optimal = (optimal_tau*s + 1) / (optimal_alpha*optimal_tau*s + 1);
GH_optimal = G * H * comp_optimal;
figure;
bode(GH_optimal, '-k');
title(['最优alpha和tau下的Bode图 (\alpha = ', num2str(optimal_alpha), ', \tau = ', num2str(optimal_tau), ')']);
grid on;

[gm3, pm3, wcg3, wcp3] = margin(GH_optimal);
% 幅值裕度（以分贝为单位）
am_dB3 = 20*log10(1/gm3);

3.运行结果

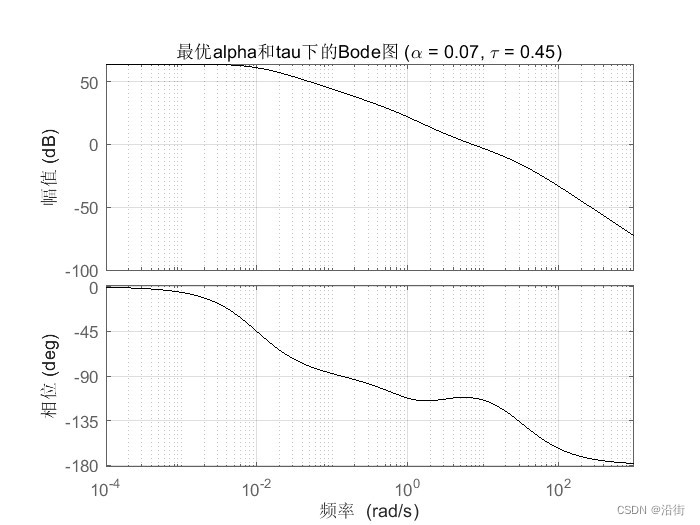

图1

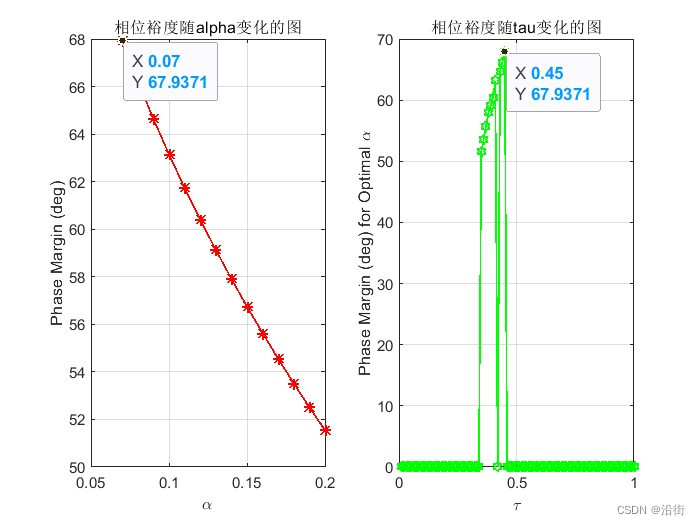

图2
