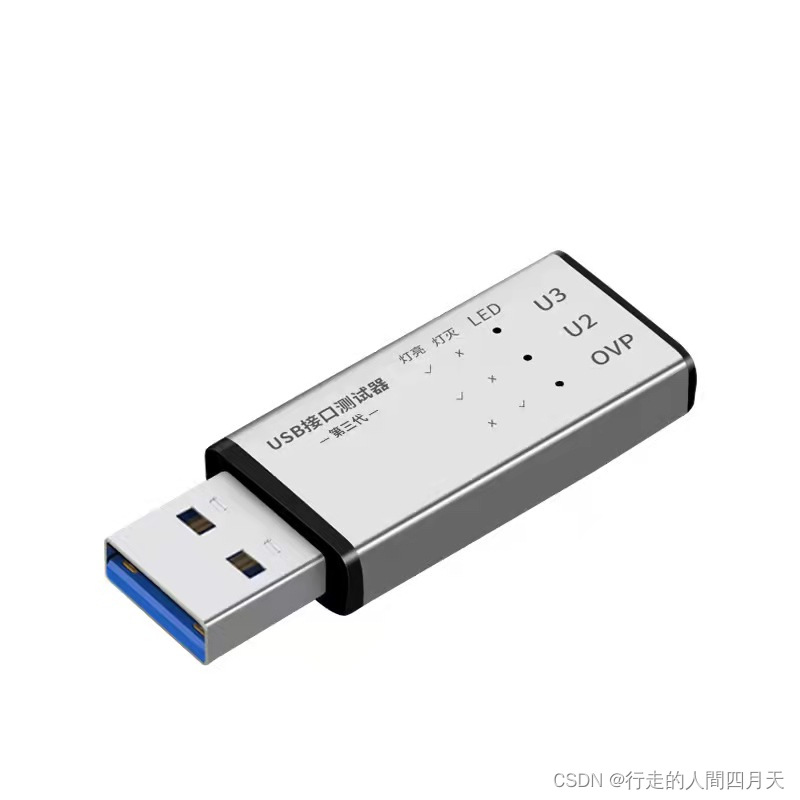

这款测试器专为USB2.0和USB3.0接口设计，简化了速率与功能识别过程，通过指示灯显示信号质量，具备OVP过压保护功能。适用于个人测试、批量生产和客户验货，有效检测开路、虚焊等问题，确保产品设计和质量验证的高效准确。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

       我觉得这个小东西算是给需要频繁测试、迅速识别USB2.0与USB3.0信号质量的人群的福音，确实亲测实用又高效。

       这个测试器是用于USB3.0与USB2.0接口的速率与功能识别，操作简单，应用方便，指示灯分别对应了各信号的质量检测，还有OVP过压保护，自用测试、生产批量测试、客户验货等，有了这个小东西，验货简单又高效。

       第三代升级版的测试器可以有效提升USB2.0和USB3.0信号的开路，虚焊假焊瞒不过它；第三代测试器还可以提供信号质量的检测能力，让产品设计在前期做走线信号时就能够做筛查验证，为产品的质量保驾护航！





USB2.0和USB3.0识别方式
学习、实践、总结
05-04 5575
当然，对速度的检测是双向的。因为此时高速设备的1.5k上拉电阻还未撤销，在HUB端，全速/低速驱动器形成一个阻抗为45Ω的终端电阻，两电阻并联后仍是45Ω左右的阻抗，所以在HUB端看到一个约45Ω*17.78Ma=800mV的电压，这就是Chirp K信号。如果只是一个全速HUB，不支持高速操作，那么该HUB不理会设备发送的Chirp K信号，之后设备也不会切换到高速模式。当设备插入HUB或上电时，有上拉电阻的那根数据线就会被拉高，HUB根据D+/D-的电平判断所挂载的是全速设备还是低速设备。
