恒利泰--玻璃绝缘子(玻珠)

①玻璃绝缘子外观和实物图

  1. 内、外导体材料:4J29(可伐(Kovar)合金)是一种镍铁合金,由铁、镍和钴组成,具有线膨胀系数与玻璃非常接近的特点。

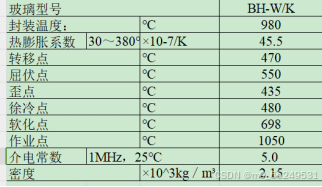

  2. 绝缘体材料:低介电封接玻璃粉:BH-W/K(颜色:白色(射频)绿色(馈电))这种类型的玻璃粉其介电常数所有系列的在4.0以上,HN系列5.0,此直接影响材料的绝缘性能,越大越高介电损耗、电阻率较好

针对导体材料和绝缘材料是支持定制



②单芯

③单联排

④双联排

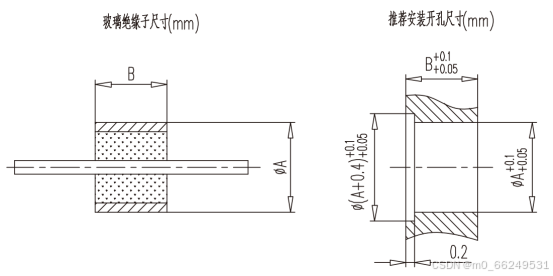

⑤推荐安装尺寸(间隙/公差0.05mm)

单芯绝缘子推荐安装开孔尺寸:

联排绝缘子推荐安装开孔尺寸:

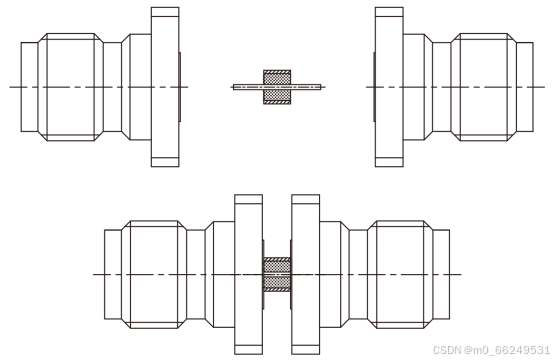

⑥“50Ω阻抗  射频绝缘子”,使用SMA、2.92mm、2.4mm等标准连接器配合,可测试绝缘子电性能。

⑦核心参数

射频·单芯:

1.特性阻抗:50Ω

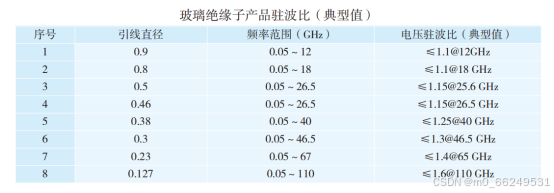

2.频率范围:0.05~46.5GHz(更高)

3.驻波比: ≤1.2

4.插损: ≤0.2dB

5.绝缘电阻:≥5000MΩ@500V

6.介电耐压:≥300V (最低耐电压值)

7.密封漏率:≤1.013x10-3Pa·cm3 /S(He)(有气泡、杂质过多则会影响产品气密性,该标准为市面统一气密性标准)

8.使用寿命:≥500次

9.温度范围:-65℃~+155℃

馈电·单芯·联排:

1. 绝缘电阻:≥5000MΩ

2. 介电耐压:≥300V

3. 密封漏率:≤1.013x10-3Pa·cm3 /S

4. 使用寿命:≤500次

5. 温度范围:-65℃~+155℃

用途归纳:

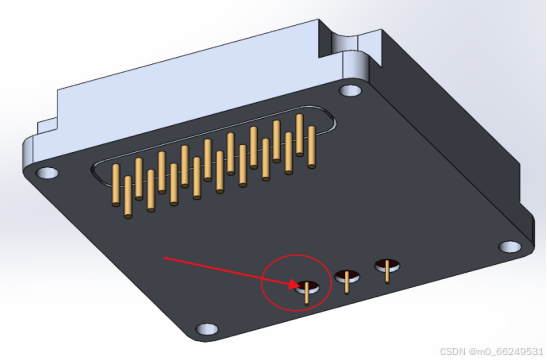

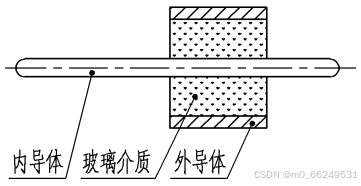

玻璃绝缘子主要用于具有气密封要求的模块与模块、模块与部件之间的微波信号、电源信号和控制信号的传输,是密封组件中最为关键的器件之一,亦可以用于PCB板上。采用低介电常数、低介质损耗的玻璃为绝缘介质和支撑材料,内外导体均采用可伐合金材料,经高温烧结而成,表面进行镀金处理。内导体具有金丝键合、焊接、对插等多种端接方式。具有结构小、重量轻、 气密封、可靠性高等优点。
