二维线图 -------- plot 函数

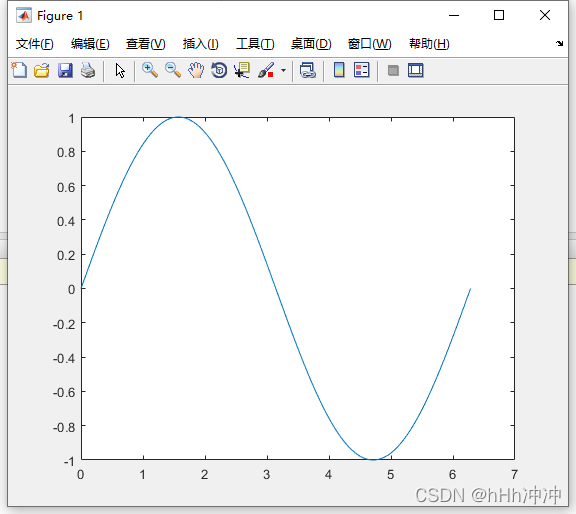

例如,绘制从 0 到 2π 的正弦函数值
x = 0:pi/100:2*pi; y = sin(x); plot(x,y)

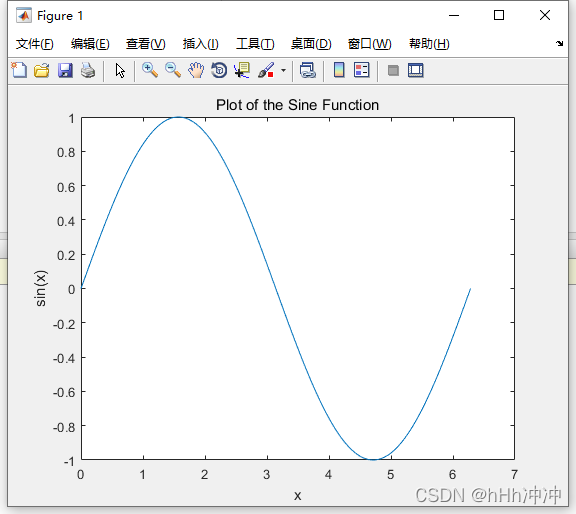

可以标记轴并且添加标题
xlabel('x') ylabel('sin(x)') title('Plot of the Sine Function')
label title
向plot 函数 添加第三个参数 , 即可 用红色虚线绘制第三个变量
plot(x,y,'r--')
'r--'
为线条设定。每个设定可包含表示线条颜色、样式和标记的字符。
标记是在绘制的每个数据点上显示的符号,例如,+
、o
或 *
。
例如,'g:*'
请求绘制使用 *
标记的绿色点线。

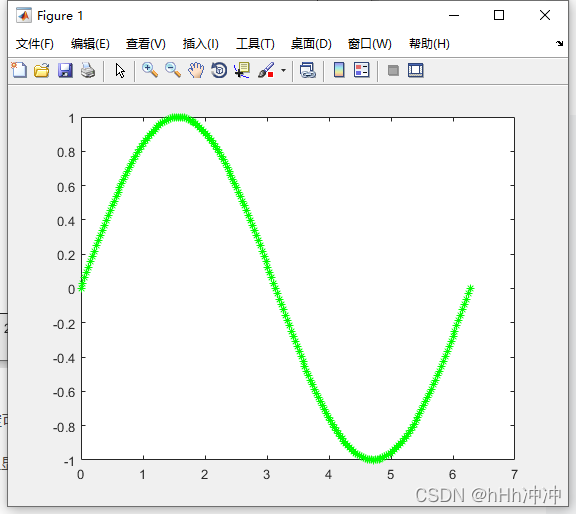

添加 plot(x,y,'g:*') 绘制如图
为第一幅绘图定义的标题和标签不再被用于当前的图窗窗口中。默认情况下,每次调用绘图函数、重置坐标区及其他元素以准备新绘图时,MATLAB® 都会清空图窗。
将绘图添加到现有图窗中,请使用 hold on
在使用 hold off
或关闭窗口之前,当前图窗窗口中会显示所有绘图
x = 0:pi/100:2*pi; y = sin(x); plot(x,y) hold on y2 = cos(x); plot(x,y2,':') legend('sin','cos') hold off

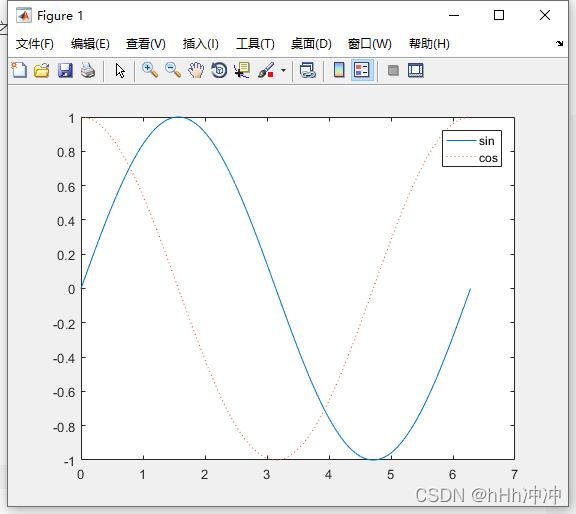

输出为
三维图
三维图通常显示一个由带两个变量的函数(即 z = f (x,y))定义的曲面图。
要计算 z,请首先使用 meshgrid
在此函数的域中创建一组 (x,y) 点。
[X,Y] = meshgrid(-2:.2:2); Z = X .* exp(-X.^2 - Y.^2);
然后,创建曲面图。
surf(X,Y,Z)
surf
函数及其伴随函数 mesh
以三维形式显示曲面图。surf
使用颜色显示曲面图的连接线和面。mesh

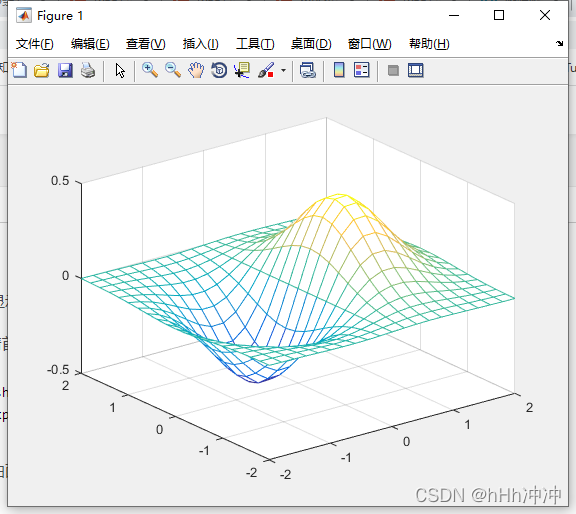

生成仅以颜色标记连接定义点的线条的线框曲面图 上图是用mesh
子图
subplot 函数可以在同一窗口的不同子区域显示多个绘图
subplot
的前两个输入表示每行和每列中的绘图数。第三个输入指定绘图是否处于活动状态。

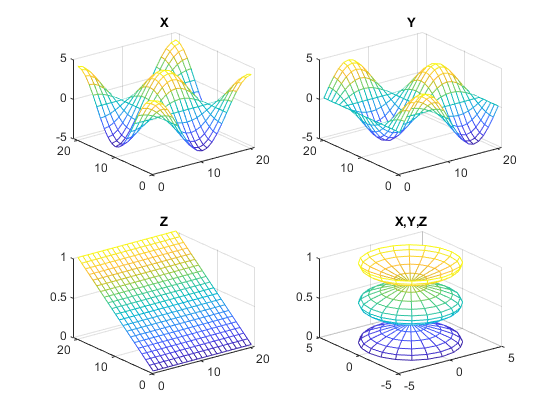

例如,在图窗窗口的 2×2 网格中创建四个绘图。
