LTspice 降压电路仿真

LTSpice仿真（一）仿真一个简单的降压电路

---

1 LTspice软件快速入门

1.1下载地址：LTspice

作者按：本文所用LTspice版本为 24.0.12.0，LTSPICE各版本之间操作可能由些许不同，请读者注意甄别。

1.2软件初始界面

图1：LTspice安装完的界面

1.3基本快捷键

操作	菜单栏内位置	键盘快捷键
选择器件	Edit-Stretch	S
连接导线	Edit-Draw Wire	W
放置参考地	Edit-Place GND	G
删除元件	Edit-Delete	Delete/BackSpace
挪动元件位置	Edit-Move	M
放置元件 电感	Edit-Inductor	L
放置元件 电阻	Edit-Resistor	R
放置元件 电容	Edit-Capacitor	C
放置元件 二极管	Edit-Diode	D
放置元件 集成芯片	Edit-Component	P
放置元件 三极管	Edit-Component	P

表1：部分基本快捷键表

作者按：在LTspice 24.0.12.0 中，三极管被归在集成芯片目录下

2 本次仿真所用到的部分器件及其数据手册

肖特基二极管（整流用到的二极管）： MBRS340

齐纳二极管（稳压所用的二极管）：UMZ5.1Z

运算放大器：OP07

超链接可能会出现无法正常跳转的情况，不过器件型号是正确的，读者可以自行查找其数据手册

3 仿真电路图&仿真参数

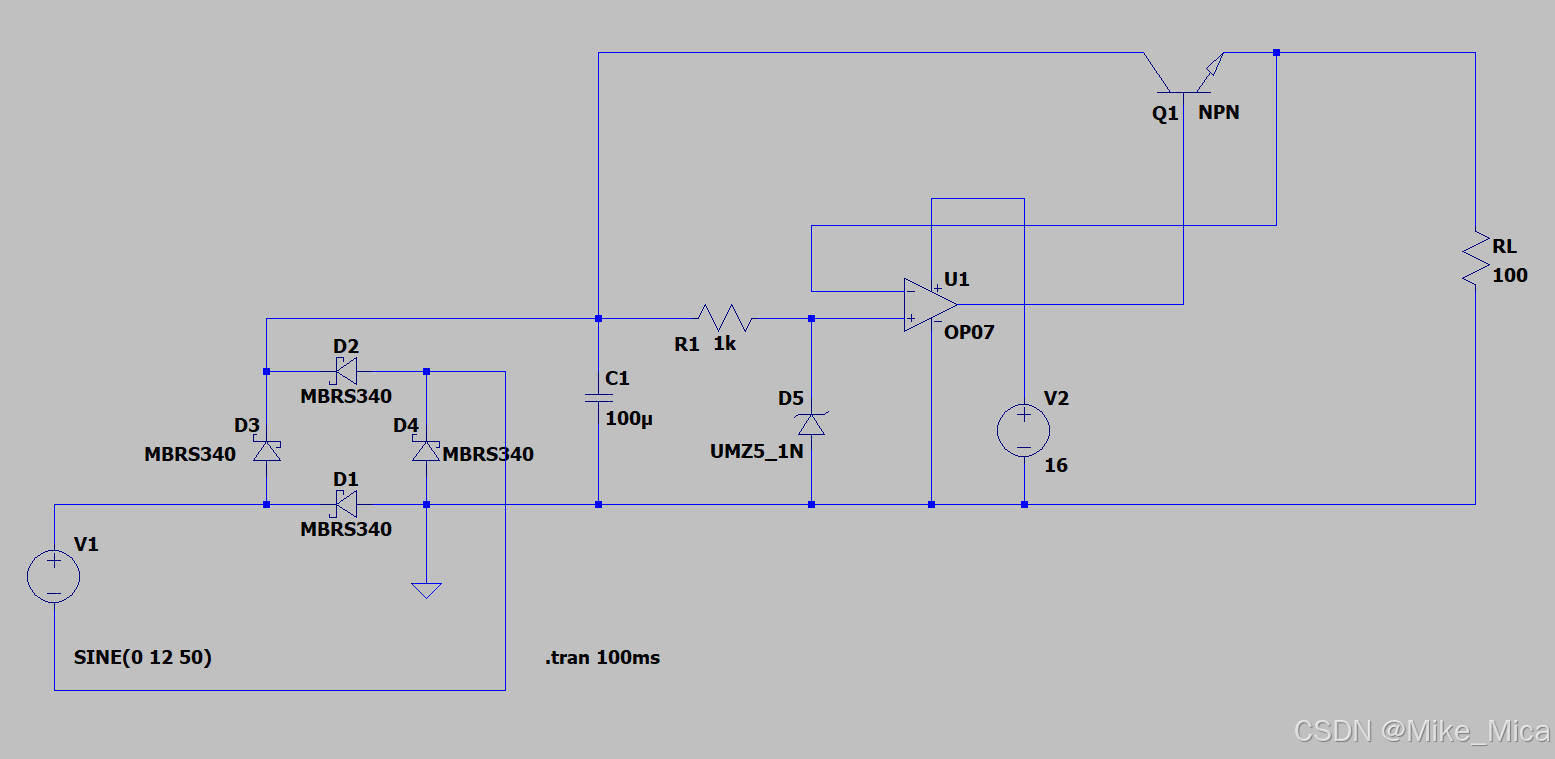

图2：仿真电路图

对于V2的解释：op07器件采用单电源供电的形式，其一端接地，集成运放电源轨设置为16V是为了避免运放输出信号出现饱和失真。

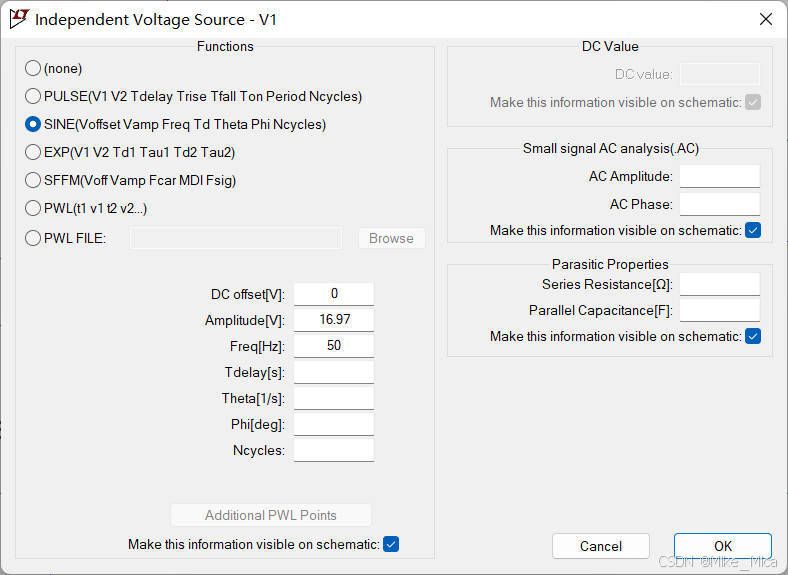

图3：电源配置图

关于电源配置的说明：由于本次仿真使用的是工频（f=50Hz）正弦交流电。电源输出有效值$V_{rms}=12V$ $\Rightarrow$ 电源输出幅值$V_{p-p}=12\ast \sqrt{2}=16.97V$ ($\sqrt{2}$取1.414)

图4：仿真时间图

仿真时间配置（第一次）请在点击运行后的窗口中进行配置(这里我配的是100ms)

4 关于稳压电源结构的分析和用途

4.1 负反馈

由于基准电压侧用了个5.1V的齐纳二极管，且输出的电压为5V。所以将输出的电压反馈到运算放大器时不需要电阻进行分压，直接接入运算放大器。在一般情况下，假设运算放大器的+极性侧基准电压使用2.5V的齐纳二极管进行稳压，则需要通过一下电路图接线并按照以下公式进行计算

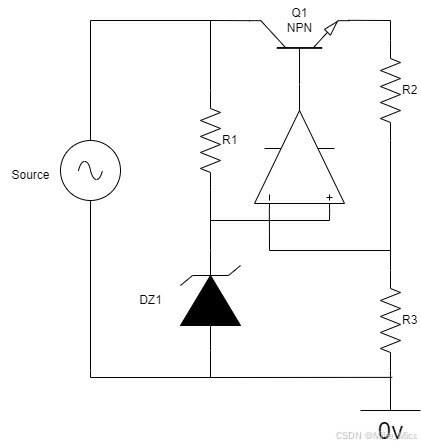

图5：基本的稳压负反馈电路图

V O u t = ( 1 + R 2 R 3 ) V R E
