基于eNSP 三层交换机实现VLAN间通信（详细保姆级教学）

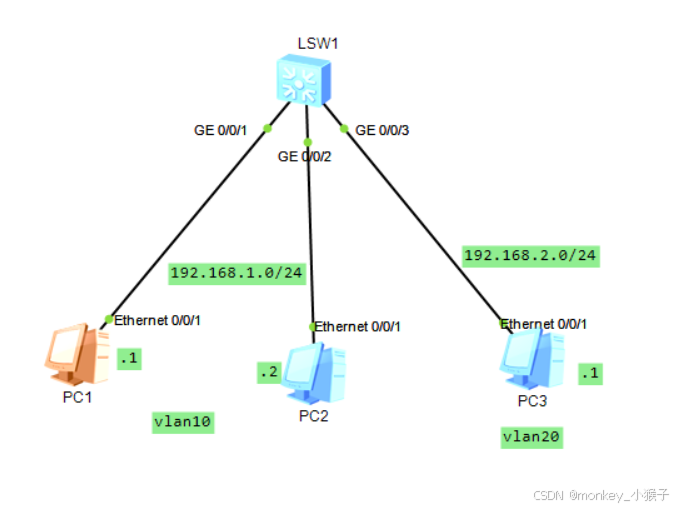

一、准备一个拓扑。

1.一个交换机S5700，三台pc并且标识各自ip和网段进行分别。

二、配置各PC的ip、网关、子网掩码

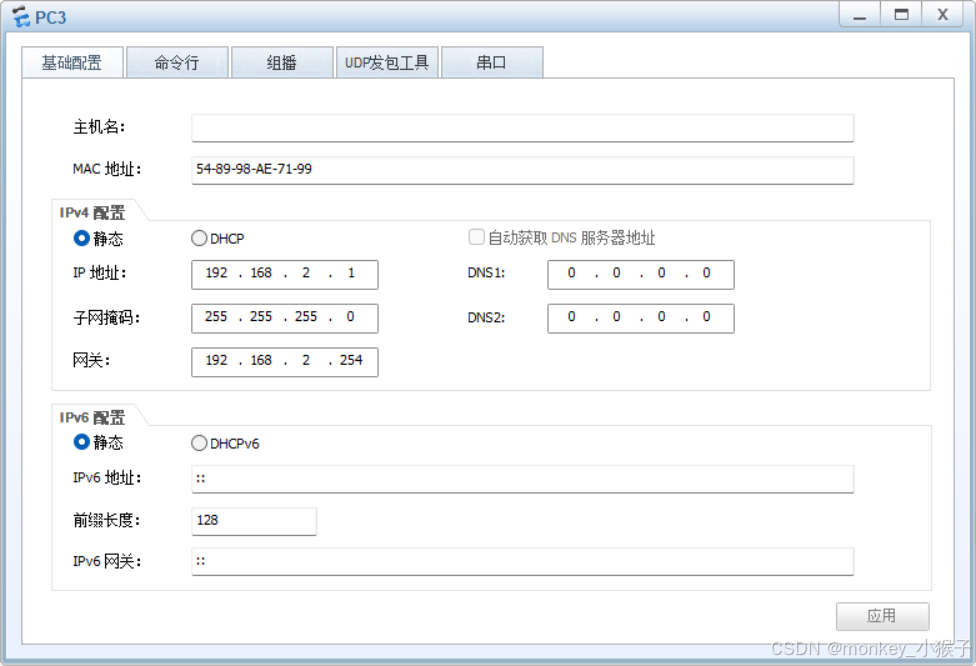

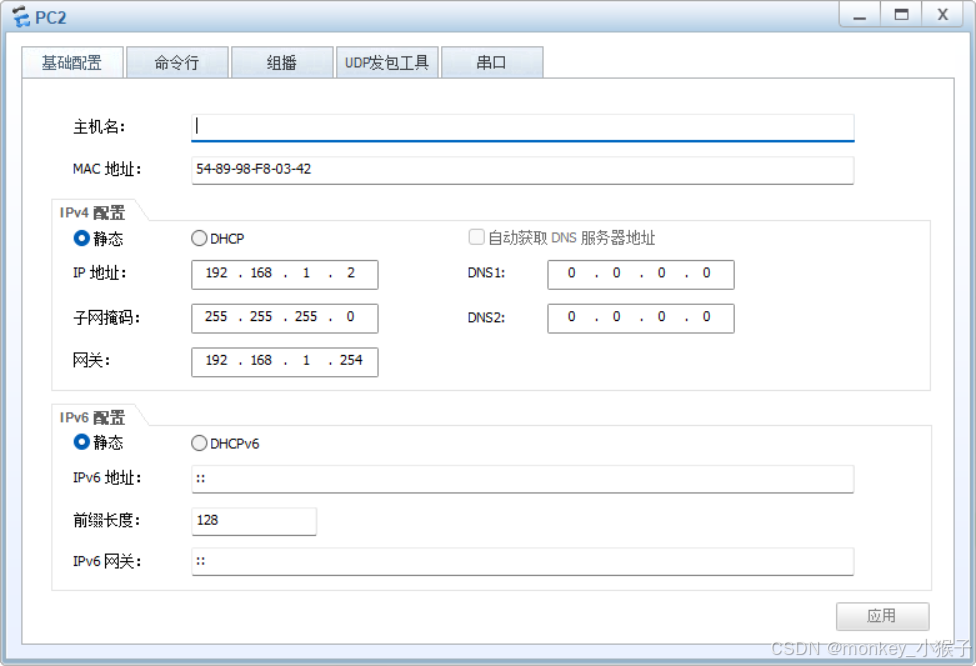

1.三个PC端的配置信息如下：

2.先进行测试PC1和PC2互ping 表示是成功的(因为属于同一个网段下)，PC1和PC3是不成功是不在同一网段下。

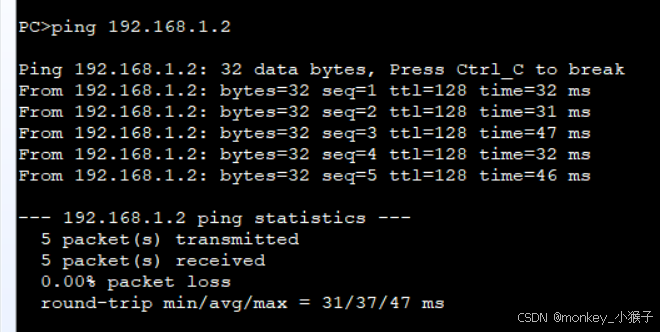

PC1和PC2 ping（成功）

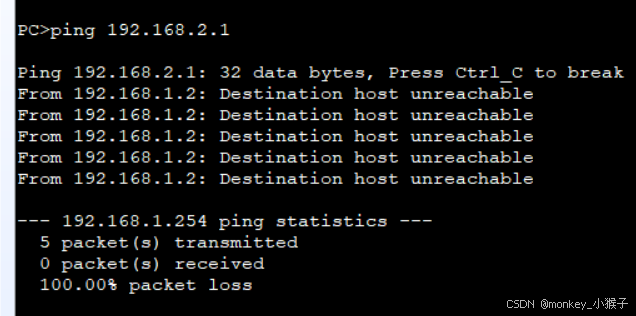

PC1和PC3 ping（不成功，无法通信）

三、配置交换机

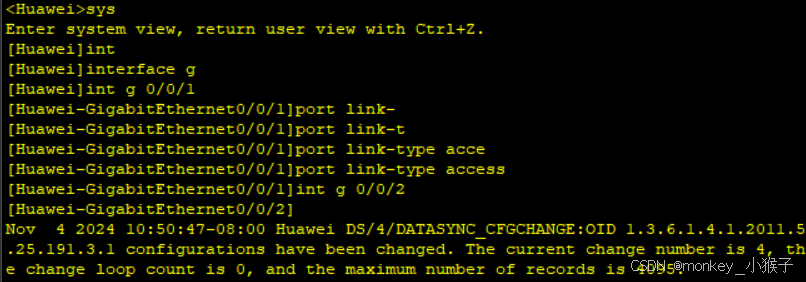

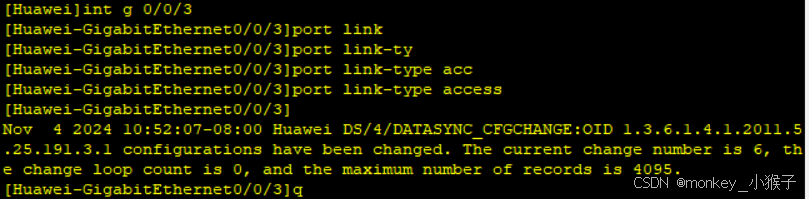

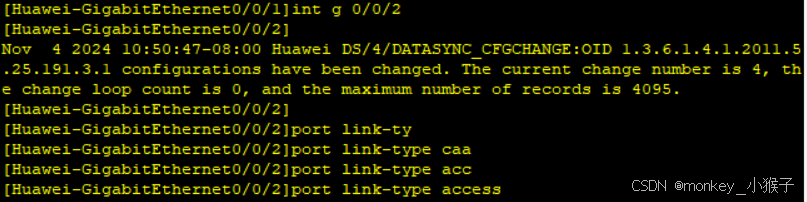

1.先修改各接口类型 然后在交换机（S1）上创建vlan10，vlan20

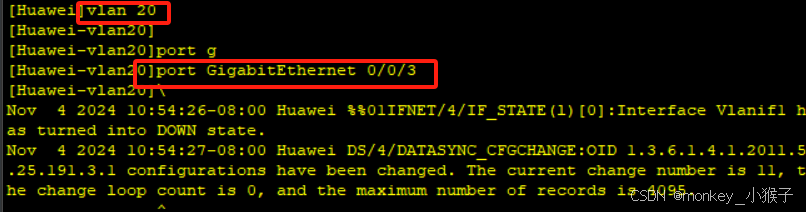

2.将PC1和PC2放到vlan10，PC3放到vlan20

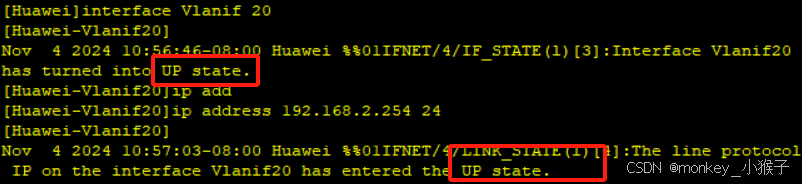

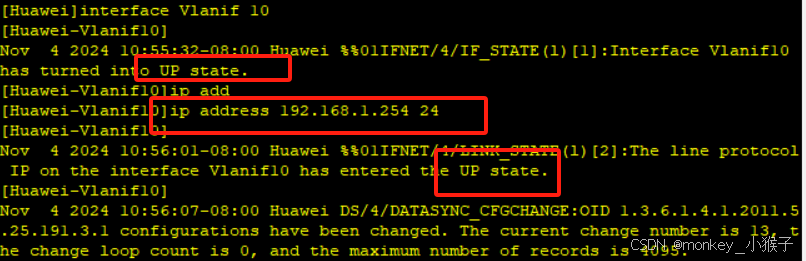

3.在三层交换机上配置VLANIF接口来通过VLAN间路由实现通信。

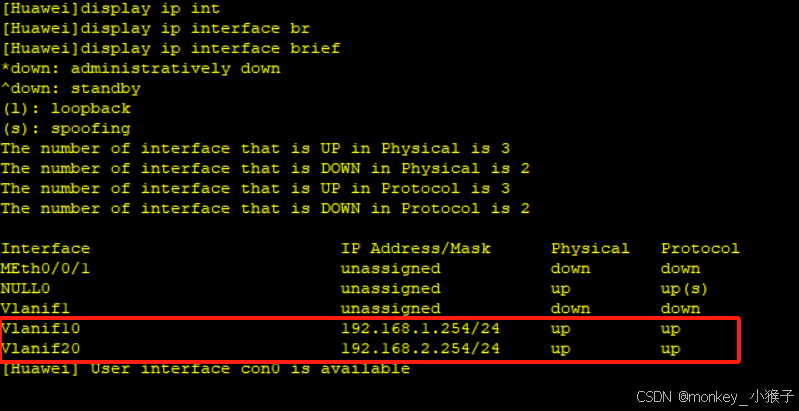

4.查看接口状态

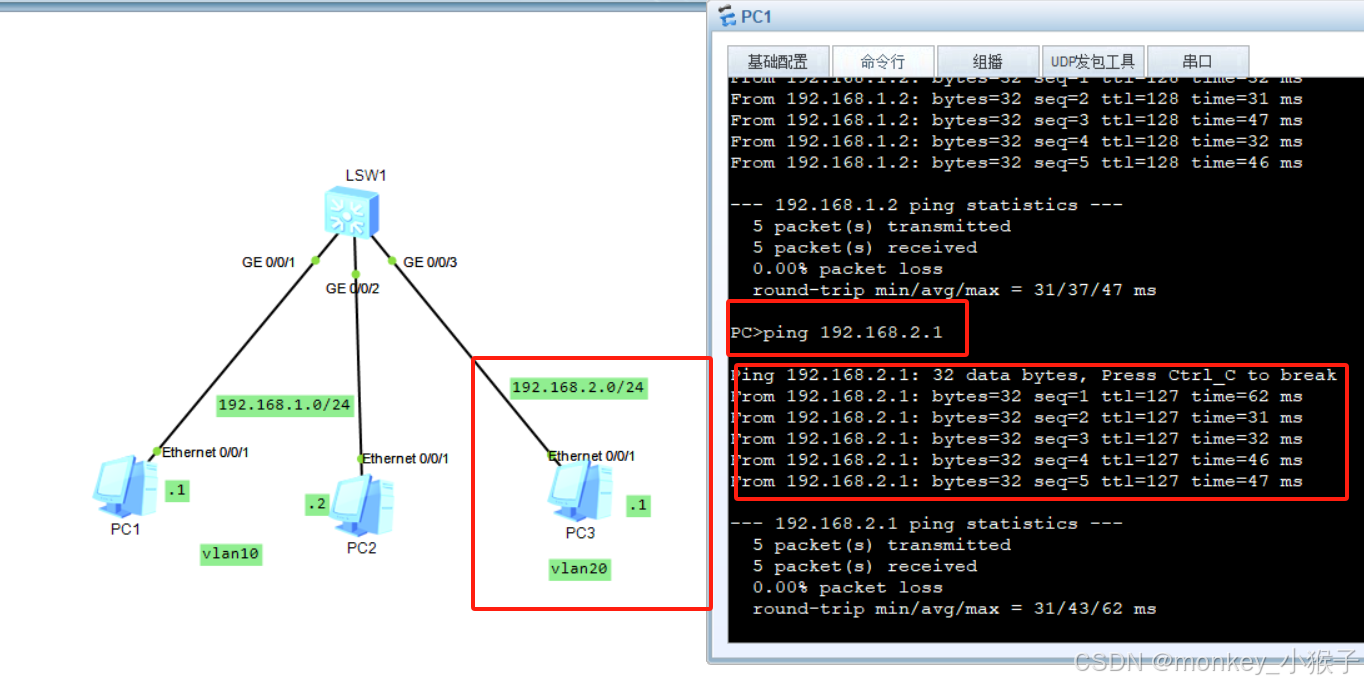

5.重新用PC1 ping PC3进行测试就会显示可以ping通 就可以实现通信。

到此三层交换机实现VLAN间通信配置完成。
