基于ENVI5.6+Sarscape的高分三号预处理流程

1. ENVI5.6+Sarscape软件下载及安装

1.1 下载地址

公众号回复获取软件下载地址

1.2 安装步骤

1. 运行envi56-win.exe，一路默认安装即可。注意，安装结束后弹出是否运行许可，需要点击否。

2. 运行SARscape_v560.exe，一路默认安装即可。

3. 将ENVI_5.6_crack中的两个文件夹复制粘贴到C:\Program Files\Harris\ENVI56\IDL88\bin中，选择替换目标中的文件。

4. 运行ENVI_Evaluation_License.sav。

2. 高分三号预处理流程

2.1 系统设置

本文所用的数据是10米精细条带FSII模式数据。

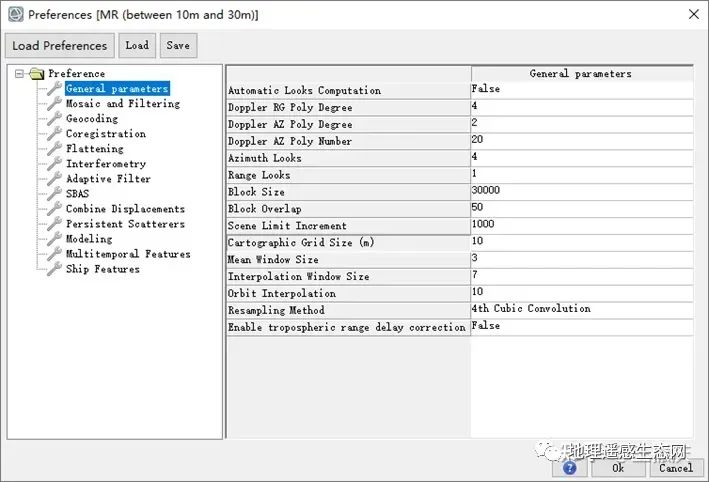

选择/SARscape/Preferences/ Preferences specific。在打开的界面中，选择Load Preferences->MR（between 10m and 30m），设置General parameters中的：Cartographic Grid Size（m）：10，单击OK。

2.2 数据导入

在Toolbox中，选择/SARscape/Import Data/Single Sensor/GAOFEN-3。

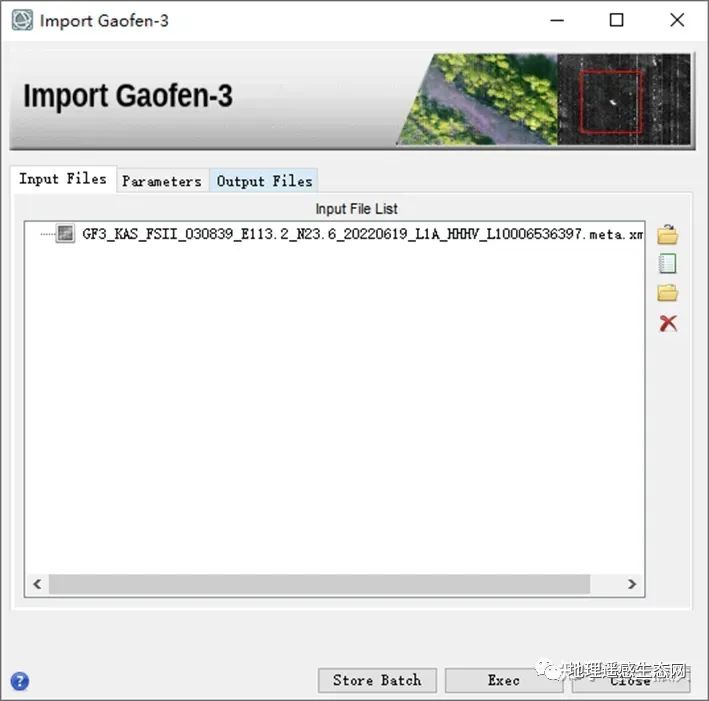

在打开的面板中，数据输入面板（Input Files） 中，输入数据所在文件夹中的.meta.xml文件。

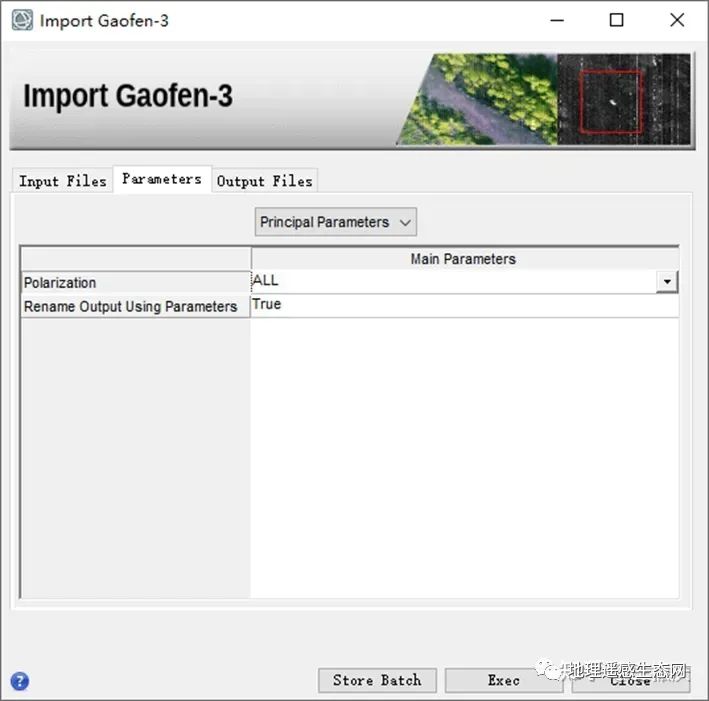

参数设置面板（Parameters）中：

• 极化方式（Polarization）：ALL，输出所有的极化数据，可以选择只输出同极化或者交叉极化的数据；

• 对数据重命名（Rename the File Using Parameters）：True。软件会自动在输入文件名的基础上增加几个标识字母，如增加“_VV_slc”。

数据输出面板（Output Files）中：

• 输出文件（Output file list）：自动读取ENVI默认的数据输出目录以及输入面板中的数据文件名。

注：

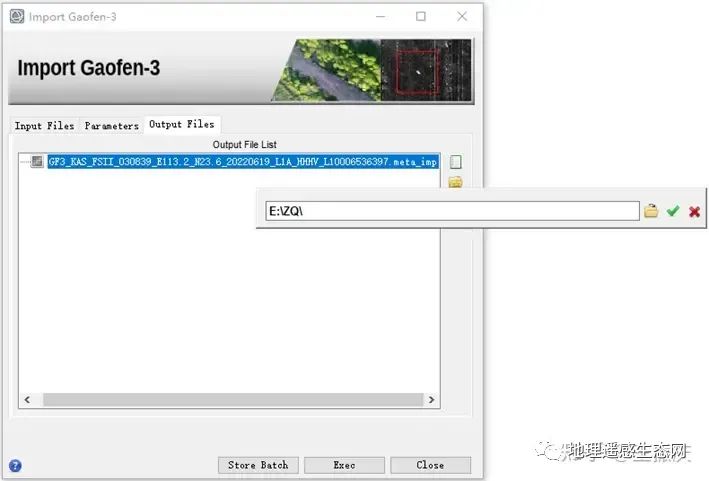

1.如果要修改输出文件名，在需要修改行中右键选择Edit，输入文件名；
2.如果要修改输出的路径，在面板右侧选择Change Output Directories，选择新的路径。
3.SARscape 不支持中文路径，输入、输出、临时文件目录都避免中文字符。

单击Exec按钮开始执行。

生成的结果除了图像文件外，还包括KML和Shapefile格式的图像轮廓线。

2.3 多视处理（由复数数据得到强度数据）

在Toolbox中，选择/SARscape/Basic/Intensity Processing/Multilooking。

在Multilooking面板中：

• 数据输入（Input Files）面板，单击Browsee按钮，选择上一步得到的_slc数据，根据元数据文件自动算出了分辨率和视数，单击确定。

注：文件选择框的文件类型默认是*_slc，就是文件名以_slc结尾的文件，如不是，可选择*.*。可以一起选择上一步导入生成的多种极化的slc。

参数设置（Parameters）面板，主要参数（Principal Parameters）中，多视的视数和输出的制图分辨率按照默认。

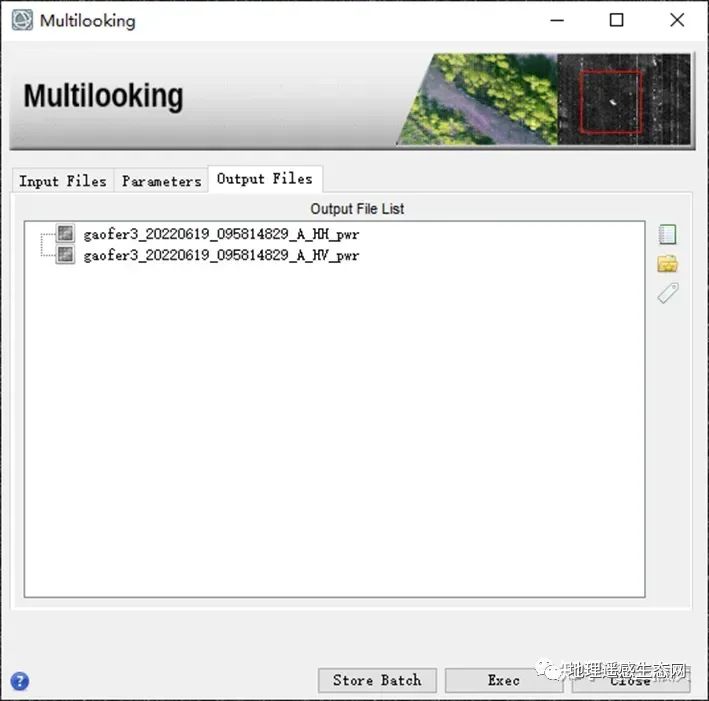

数据输出（Output Files）面板，输出路径及文件名按照默认，结果自动添加_pwr后缀。

单击Exec按钮执行。

2.4 单通道强度数据滤波（去除斑点噪声）

在Toolbox中，选择/SARscape/Basic/Intensity Processing/Filtering/Single Image Filtering。

在Single Image Filtering面板：

数据输入（Input Files）面板，选择上一步得到的强度数据。

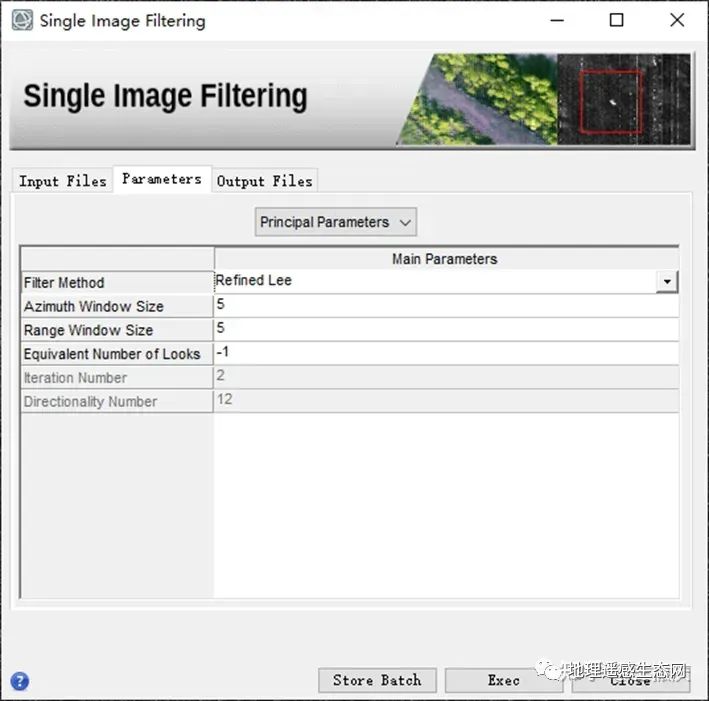

参数设置（Parameters）面板，主要参数设置（Principal Parameters）为：

• 滤波方法（Filter Method）：Frost。有8种滤波方法，本实验使用了增加型Lee滤波，可以在保持雷达纹理特征的同时减少斑点噪声。

• 方位向窗口大小（Azimuth Window Size）：5

• 距离向窗口大小（Range Window Size）：5

• 等值视数（Equivalent Number of Looks）：-1

说明：窗口设置越大，滤波效果越平滑，需要的时间越长。

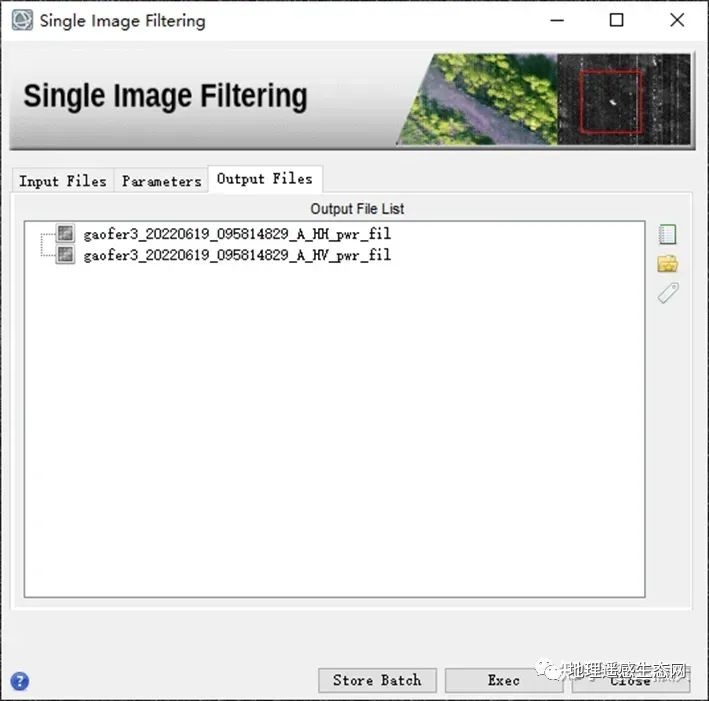

数据输出（Output Files）面板，输出路径和文件名按照默认，自动添加了_fil的后缀。

单击Exec执行。

2.5 地理编码和辐射定标（得到数据的后向散射系数）

Toolbox中，选择/SARscape/Basic/Intensity Processing/Geocoding/Geocoding and Radiometric Calibration。

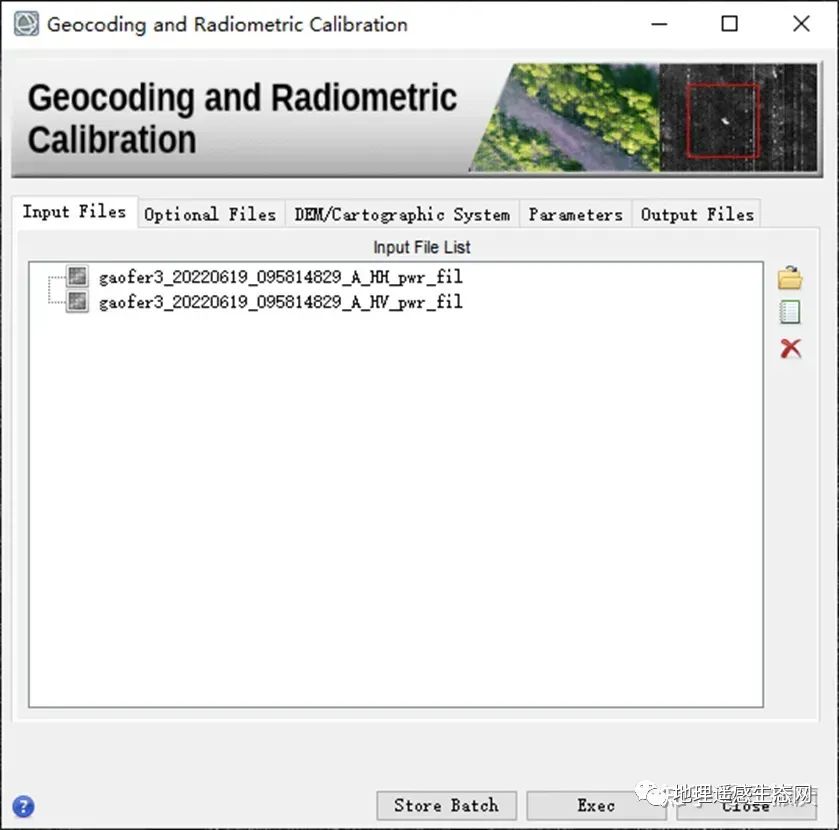

打开Geocoding and Radiometric Calibration面板：

数据输入（Input Files）：选择上一步得到的滤波结果。

可选文件（Optional Files）：Geometry GCP File是可选项，这里不使用这个文件。

投影参数（DEM/Cartographic System）面板：

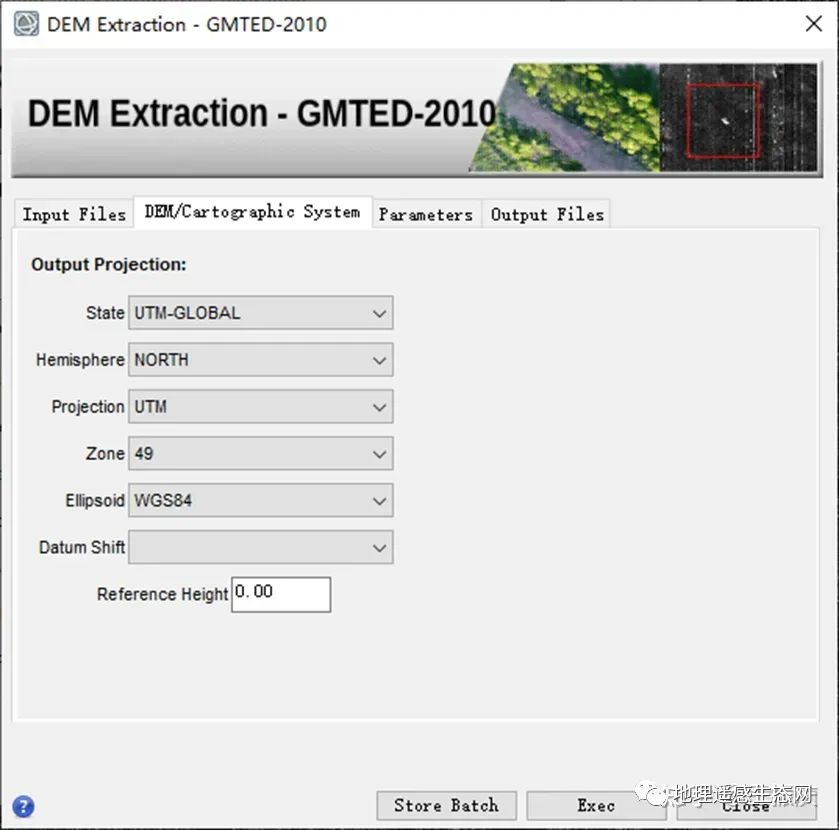

• 右侧单击下载DEM（Download DEM）,选择GMTED 2010，单击对号，在投影面板中设置投影参数，UTM代号计算方式为int(经度/6)+31。

• 这里不使用DEM也可以，直接设置投影参数即可。

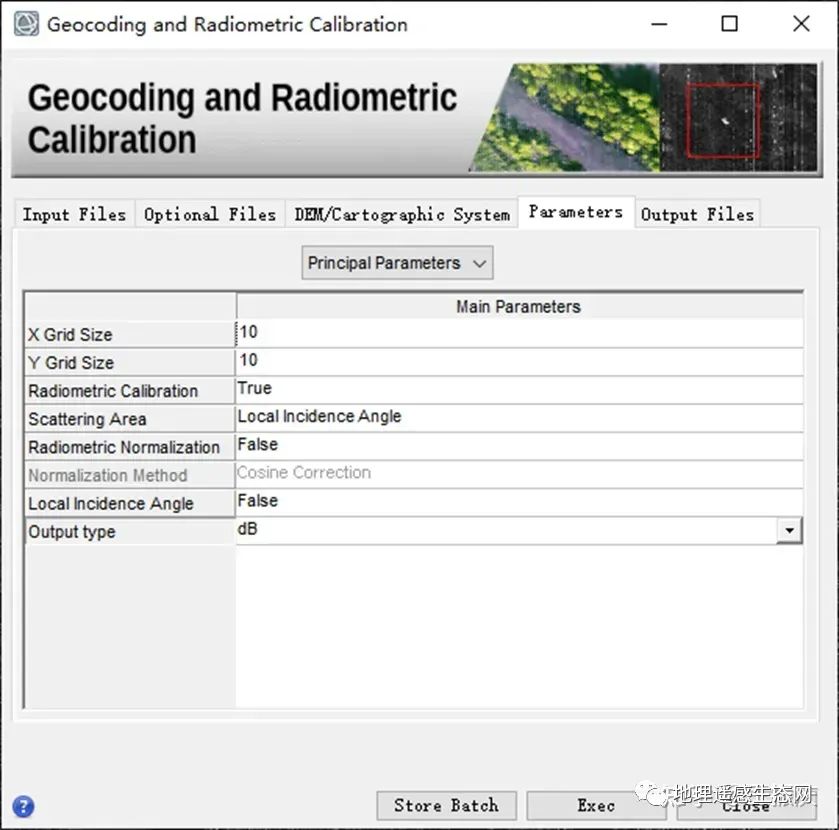

参数设置（Parameters）面板，主要参数（Principal Parameters）：

• 像元大小（X Grid Size）：10

• 像元大小（Y Grid Size）：10

• 辐射定标（Radiometric Calibration）：True

• 散射面（Scattering Area）：Local Incidence Angle

• 辐射定标归一化（Radiometric Normalization）：False

• 局部入射角校正（Local Incidence Angle）：False

• 叠掩/阴影提取（Layover/Shadow）：False

• 生成原始几何（Additional Original Geometry）：False

• 输出类型（Output type）：db

output files面板，输出路径和文件名按照默认，自动添加了_geo后缀。

单击Exec执行。

得到的结果_geo_db是地理编码后后向散射系数，单位是db。

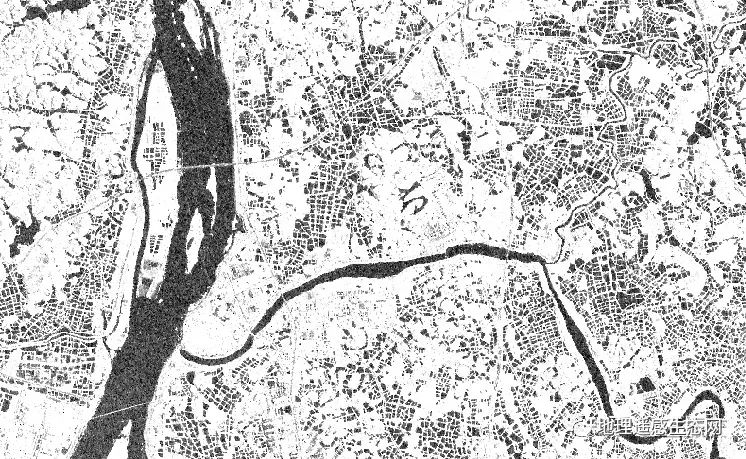

2.6 结果展示
