密码编码学与网络安全—原理与实践（第八版）第六章 AES加密

简介

             AES(Advanced Encryption Standard)高级加密标准，旨在取代DES加密标准,本文介绍aes128的加密流程，aes128，192，256在加密过程中使用到的s盒，矩阵，轮密钥常量通常是固定的。

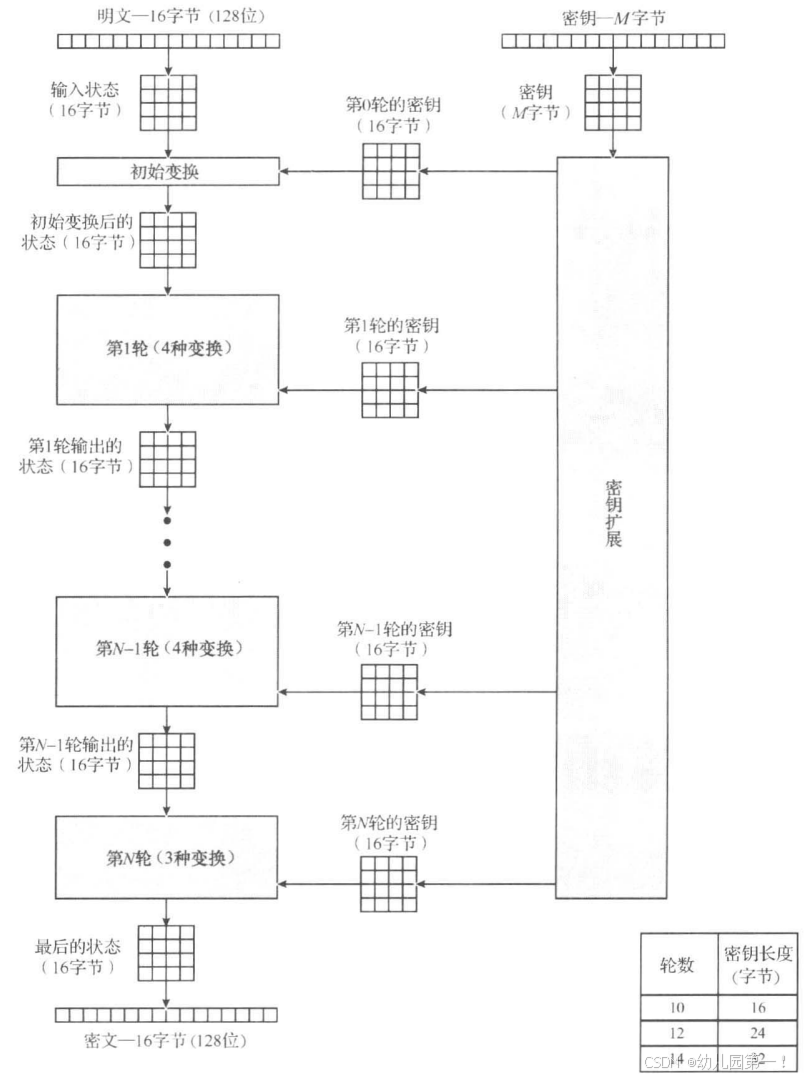

工作流程图

        首先将明文分割为128位的明文分组，把明文序列变形，按照从左到右，从上到下的顺序进行排列。第一列从上到下排满四个，然后排第二列，形成4×4的矩阵，每个位置都是一个字节。16字节的密钥也是这样排列，24字节和32字节排成6列及8列。

明文或者密钥排列方式

初始变换

        将变形过的明文分组与密钥分组进行异或运算（XOR），初始变换后的分组参与10轮轮函数（aes192，aes256分别进行12轮，14轮轮函数）。注意，前n-1次的轮函数变换相同，第n次不同。

轮函数

前九轮

 字节代替

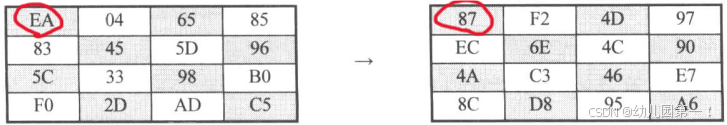

        矩阵中每个元素，按照前四位为行，后四位为列的置换原则，找到s盒中的唯一元素。例如下图中的第一个元素EA，代表E行A列，对应元素为87。

字节代替

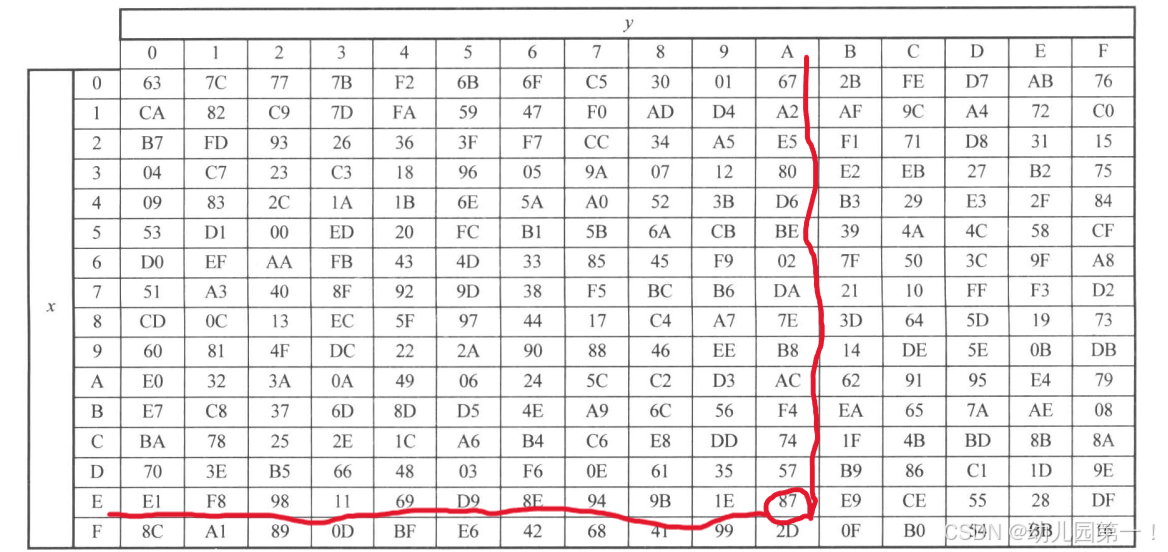

s盒

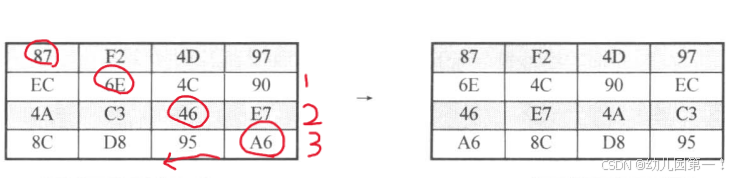

行位移

        矩阵中第一行元素左移0个字节，第二行左移1个，第三行左移2个，第四行左移3个。

行位移

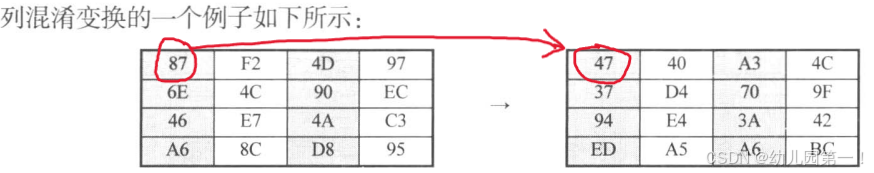

列混淆

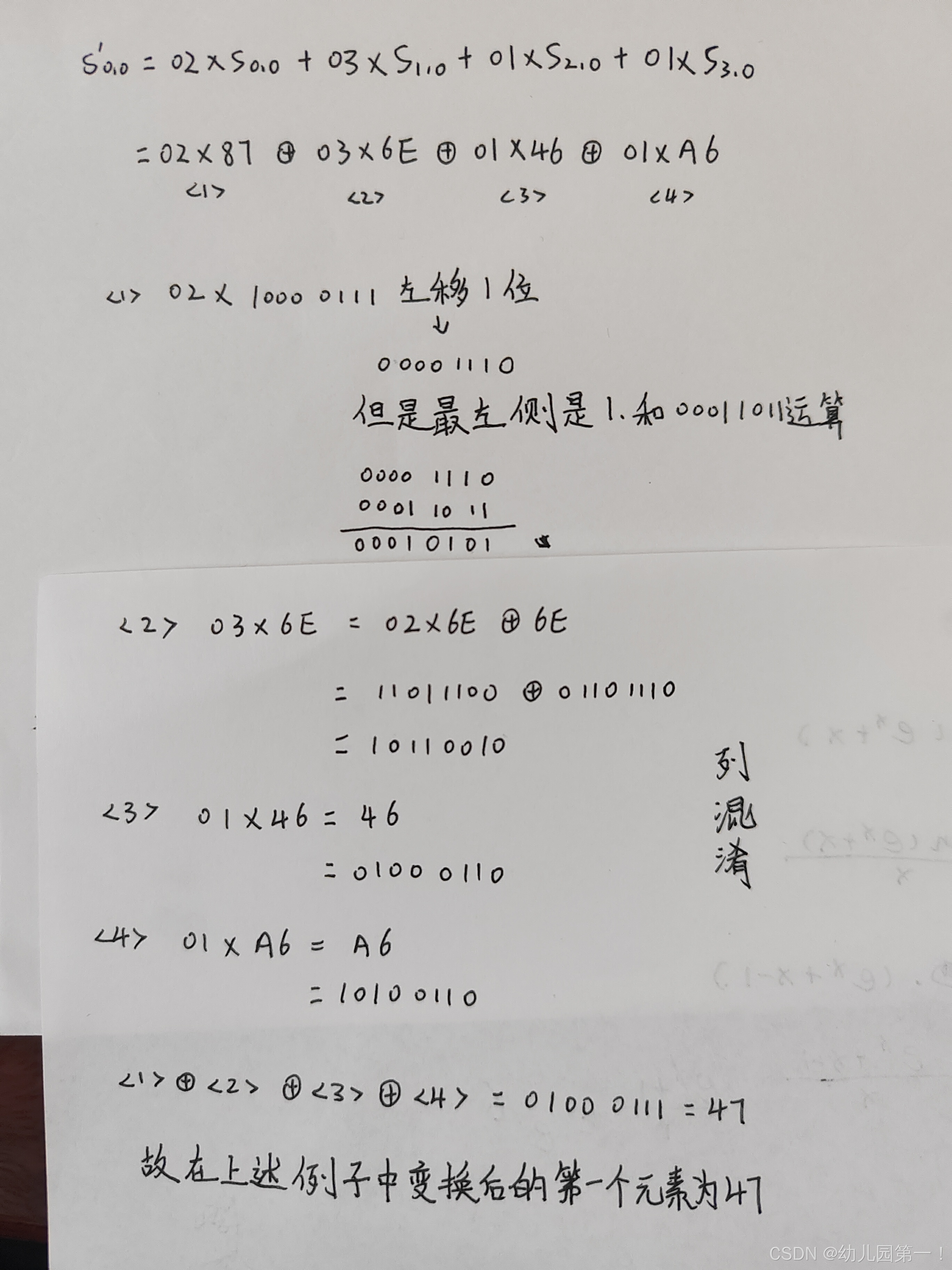

        按照矩阵乘法规则，左乘一个给定的矩阵。

列混淆操作

        该矩阵是给定的，其中

        ×01代表元素本身

        ×02代表将二进制数左移一位，同时如果元素最左侧为1，要XOR一个二进制数0001 1011

        ×03代表（01+02），把02的操作结果和其本身进行XOR运算。

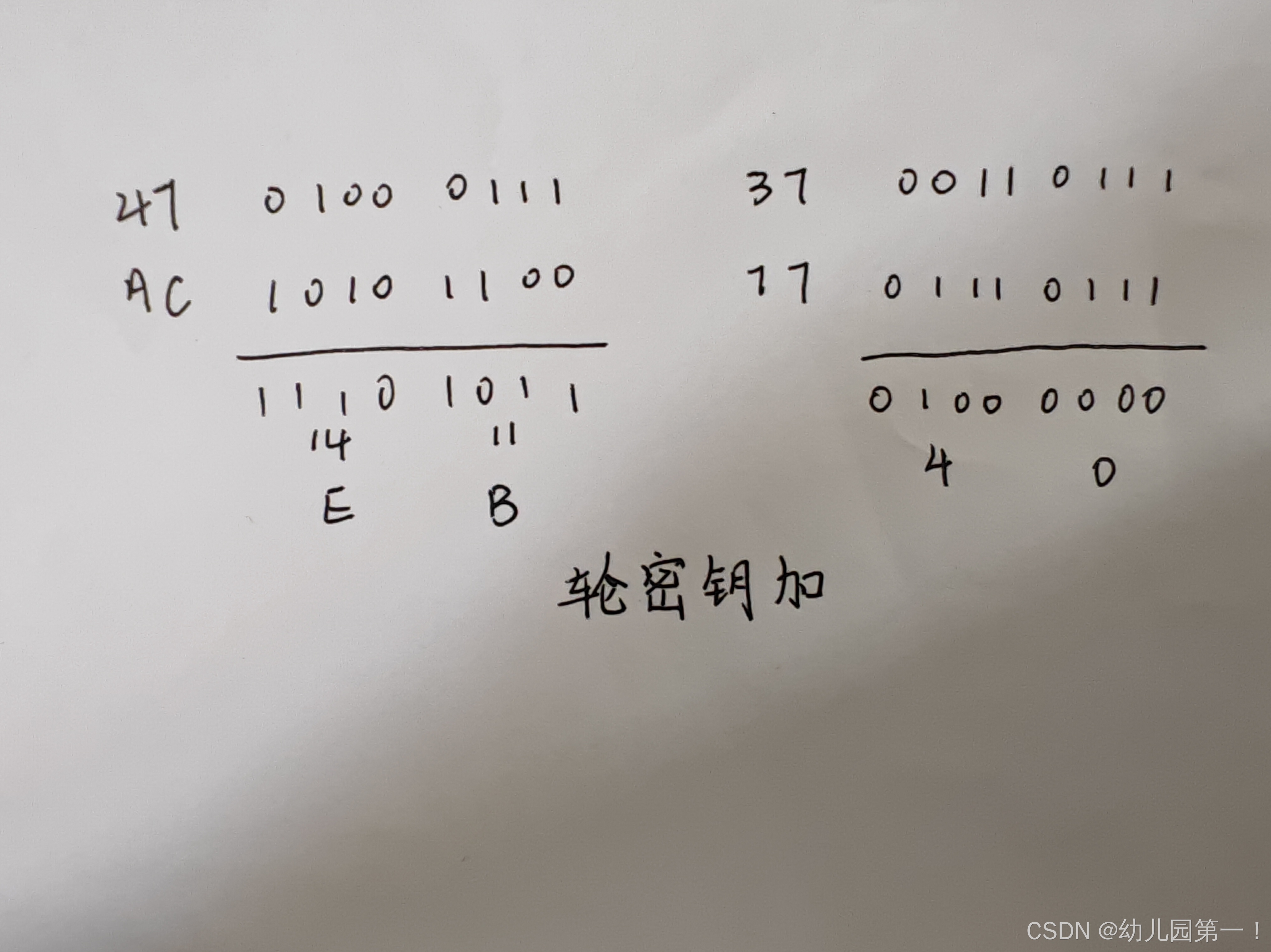

轮密钥加

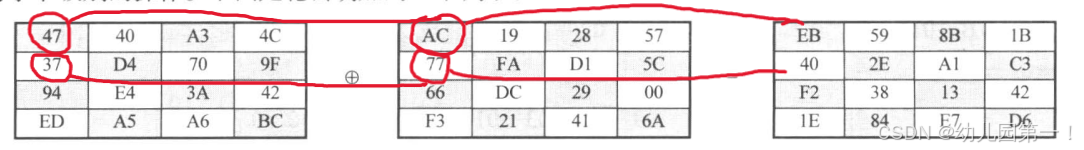

        与每轮的密钥进行对应位置的XOR运算，得到的矩阵参与下一轮运算。

第十轮

        与前九轮唯一的区别是没有列混淆，其余操作一样。

密钥扩展

        密钥变换成矩阵的过程与明文分组一样，成为一个4列的矩阵参与初始变换，下面对密钥进行扩展，设要扩展的是第i列元素Wi。

i mod 4 ≠0

        Wi=Wi-4 XOR Wi-1

i mod 4 =0

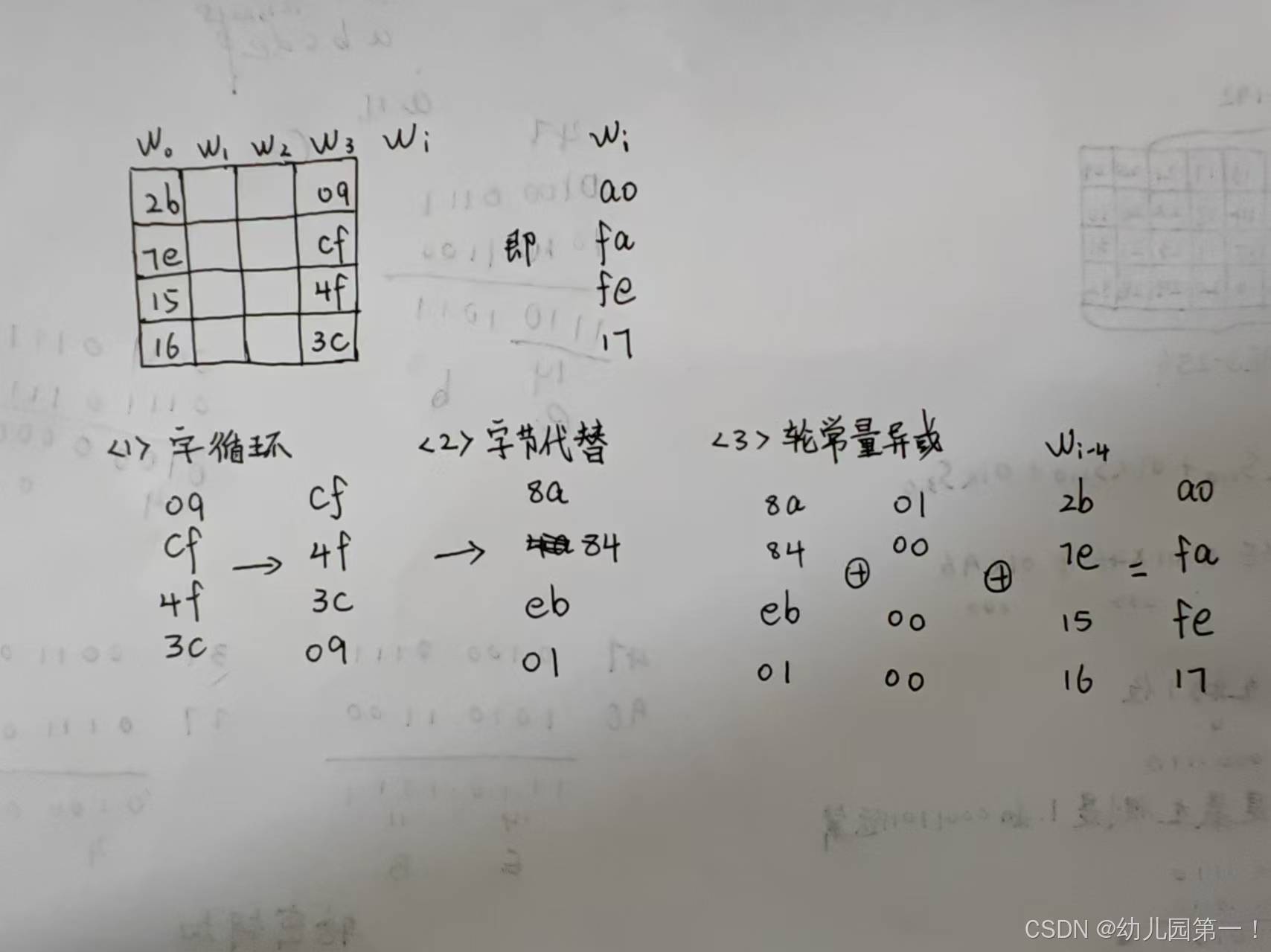

        当i为4的倍数，即第四列，第八列等，Wi =Wi-4 XOR T(Wi-1 )。T()函数首先将第i-1列进行字循环，即将该列的元素上移一格，然后按照s盒的字节代替规则进行字节代替，最后跟一个给定的轮常量进行XOR操作，将结果与Wi-4进行XOR运算得到Wi。

轮常量

        aes128最终将密钥扩展成44列的密钥，每轮轮函数按照顺序使用4列，加上初始变换时使用的4列原始密钥，共44列。
