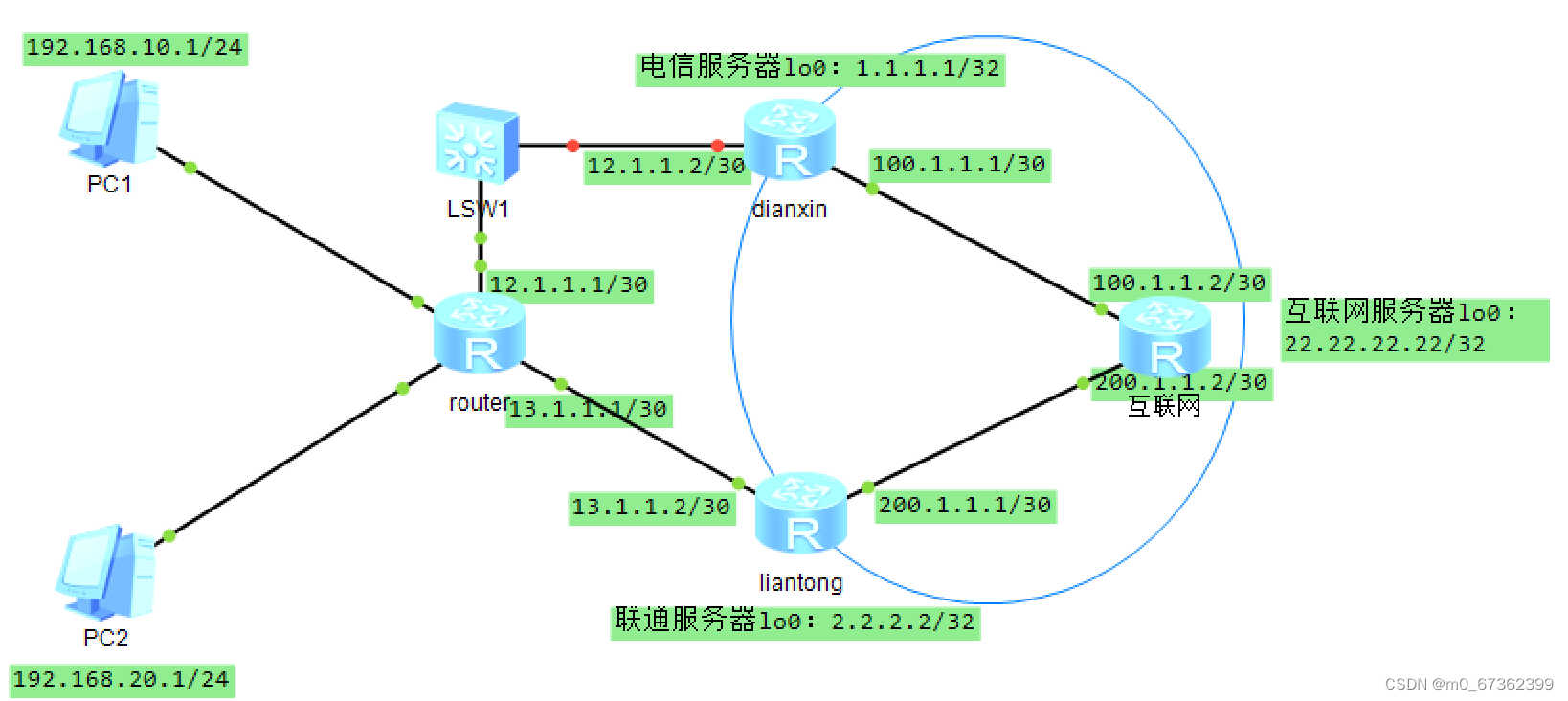

蓝色区域内的三台设备都运行ospf。然后配置基本的接口ip,使得所有线路都连通。
Tips1:环回口配置的子网掩码都是32
- 所有接口配置相应的ip地址,hulianwang配置一个环回口。
[hulianwang]int Loopback 0
[hulianwang-LoopBack0]ip address 22.22.22.22 32
[hulianwang-LoopBack0]q
- Dianxin路由器、liantong路由器、hulianwang都做ospf,命令一样,简述如下:
[hulianwang]ospf 1
[hulianwang-ospf-1]area 0
[hulianwang-ospf-1-area-0.0.0.0]network 0.0.0.0 0.0.0.0
[hulianwang-ospf-1-area-0.0.0.0]q
[hulianwang-ospf-1]q
[hulianwang]dis ospf peer brief
-----------------------------------------------------------
- 然后在router配置NAT地址转换。这里是做NAT地址转换,选用了NAT地址转换中Easy-IP类型,所有pc的地址都将转换成出接口的ip。
[router]acl 2000
[router -acl-basic-2000]rule permit source 0.0.0.0. 0.0.0.0
[router -acl-basic-2000]q
[router]int g0/0/2
[router -GigabitEthernet0/0/2]nat outbound 2000
[router -GigabitEthernet0/0/2]int g4/0/0
[router -GigabitEthernet4/0/0]nat outbound 2000
- Router的两个接口都做了同样的地址转换,那么数据究竟从哪里出去?然后一定不要忘记,要配置路由表,没有路由表数据就没办法出去。
[router]ip route-static 0.0.0.0 0 12.1.1.1.2
[router]ip route-static 0.0.0.0 0 13.1.1.1.2
- 此时2台pc中Ping 22.22.22.22都走下面这个联通的路由,为什么,不是应该一条联通一条电信做负载均衡吗?此处做基于源IP的负载均衡,所以加一条命令load-balance src-ip
[router] load-balance src-ip
- 但是仍然都走下面,于是把下面的线路给关了,发现都走上面,发现是模拟器的问题,AR系列的路由器不能基于单个包做负载均衡。单包负载均衡对CPU和缓存负担比较大。
- 下面联通线路的优先级调大一些,调成100,让下面的做备份上面的做主线路。那么pc就都走下面,此时如果看路由表会发现没有显示优先级100的这条ospf路由,因为其隐藏了。
[router]ip route-static 0.0.0.0 0 13.1.1.1.2 preference 100
[router]dis ip routing-table

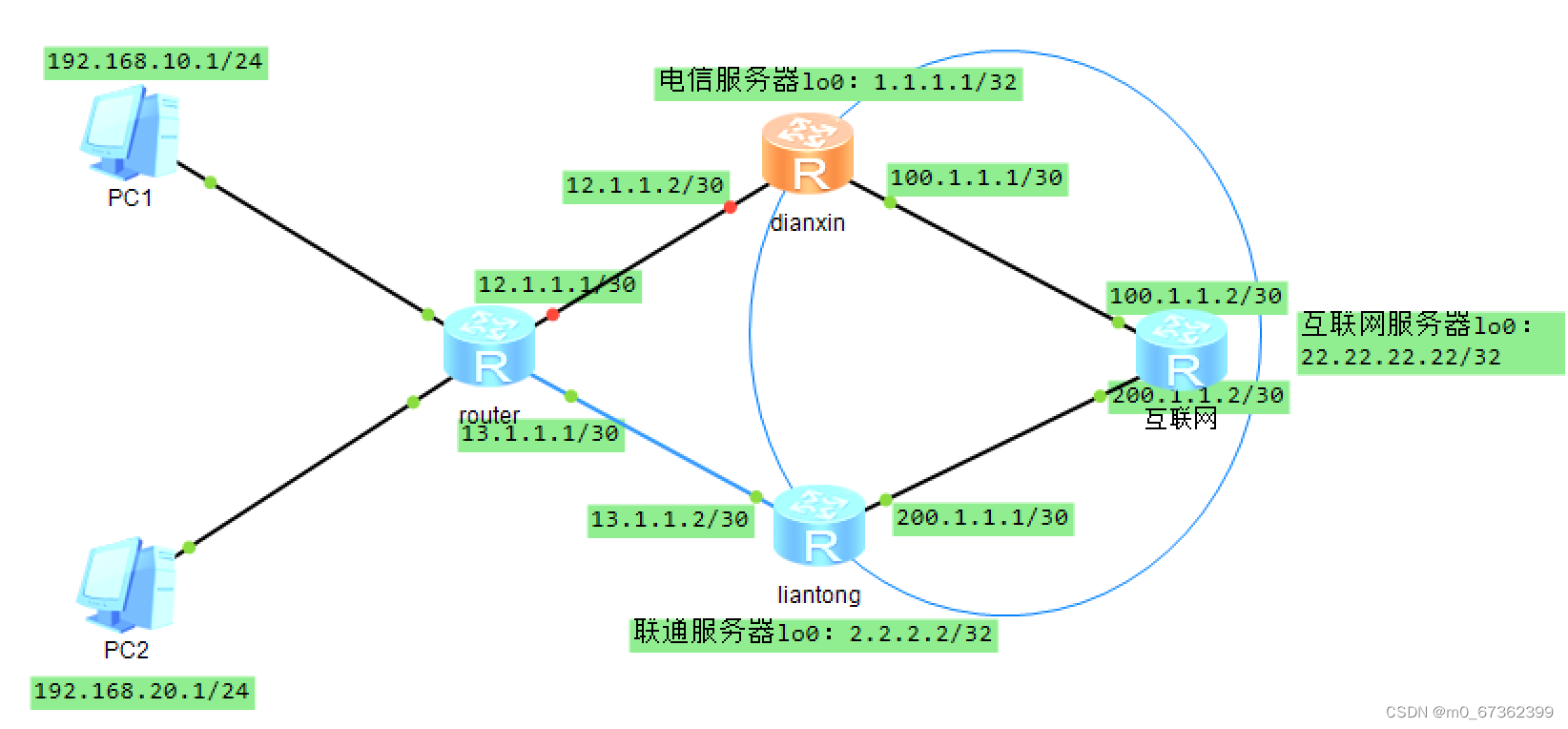

- 如果把电信的出口挂了,shutdown,那么走下面联通,说明如果链路12.1.1.0挂了就走下面。
- 电信路这边再加一个交换机,此时电信优先级60,联通优先级100。如果此时交换机到电信的线路断了,那么情况如何?此时数据到了router路由器后,依旧是走电信线路的,它没有发现那段路断。
- 上述情况是很危险的,所以此时就需要BFD技术,接口/链路状态判断。配置如下:
[router]bfd
[router-bfd]bfd 2 bind peer-ip 12.1.1.2 source-ip 12.1.1.1 auto //书上说要q然后再配置,但是我操作的时候发现可以不用退出直接配置
[router-bfd-session-2]commit //auto的模式下这一行可写可不写
[router]dis bfd session all
-------------------------------------------
[dianxin]bfd
[dianxin-bfd]q
[dianxin]bfd 2 bind peer-ip 12.1.1.1 source-ip 12.1.1.2 auto
[dianxin]dis bfd session all
然后配置如果该条配置BFD的线路走不通就直接删掉
Tips2:两边的配置一定要是一样的,比如左边auto则另一边一定是auto,左边是自己配置本地标识符,那右边也一定要一样,否则bdf的状态不能保证都是up。
- 然后最后就是配置路由跟踪了,如果电信路不通,则此路由表直接删掉。配置好之后,但凡电信路段出现问题,pc都走联通线路。
[router]ip route-static 0.0.0.0 0 12.1.1.2 track bfd-session 2
