loopback-detection（环路检测）

文章目录

• 产生背景
• 环路检测报文
• loopback-detection报文格式
• loopback-detection报文头格式
• loopback-detection报文的内容格式
• 环路检测运行机制
• 配置
• • 组网拓扑
  • config
  • 检测到环路打印的日志信息
  • 检测环路后执行的动作

---

产生背景

网络连接或配置错误都易导致二层环路，使设备对广播、组播、未知单播进程重复发生，造成广播风暴。需要一种环路检测机制：当网络中出现环路时，这种检测机制通过生成日志信息通知用户，并可根据用户事先的配置来选择是否关闭出现的环路端口。

环路检测报文

不需要收发检测报文的端口为同一端口，只需要本设备的任意端口收到本设备发出的环路检测报文，就可以认定该收到报文的端口所在的链路存在环路。
PS：环路检测报文工作在特定vlan中

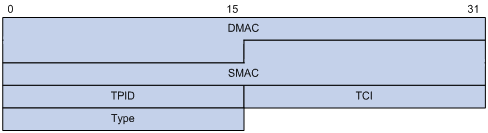

loopback-detection报文格式

DMAC：目的MAC为组播MAC地址010F-E200-0007；当设备使能了loopback-detection功能后，会将该目的地址的报文上送CPU处理，并在收到该报文的vlan内将原始报文广播一份。
ps：上送cpu，并在环路检测vlan中复制一份原始报文
SMAC：源MAC地址为发送该报文的桥MAC
TPID：vlan标签类型，取值为0x8100（802.1q)
TCI：vlan标签的具体值，优先级、valn id等
Type：协议类型，值为 0x8918

loopback-detection报文头格式

code：协议子类型，取值为0x0001，表示环路检测协议
version：版本，值为：0x0000，目前保留
ength：报文长度（包含环路检测报文头，不包含以太网头）
reserved：保留

loopback-detection报文的内容格式

loopback-detection报文内容以TLV（type/length/value，类型/长度/值)格式进行封装

TLV 名称

说明

携带要求

End of PDU

结束 TLV，用来标志 PDU 结束

可选

Device ID

设备标识 TLV，表示发送设备的桥 MAC 地址

必须

Port ID

端口标识 TLV，用来标识 PDU 发送端的端口索引

可选

Port Name

端口名称 TLV，用来标识 PDU 发送端的端口名称

可选

System Name

系统名称 TLV，表示设备的名称

可选

Chassis ID

框号 TLV，表示发送端口所在的框号

可选

Slot ID

槽位号 TLV，表示发送端口所在的槽位号

可选

Sub Slot ID

子槽位号 TLV，表示发送端口所在的子槽位号

可选

环路检测运行机制

环路检测时间间隔：发送环路检测报文的时间间隔
环路检测处理模式：目前仅支持"shutdown"模式（生成日志信息，关闭端口；需要用户手动"undo shutdown"打开
PS：缺省情况仅生成日志信息，不做任何操作

配置

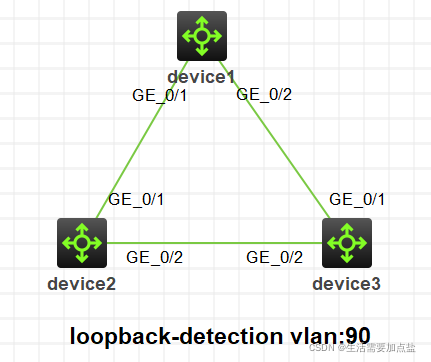

组网拓扑

config

#device1
sysn device1
vlan 90
undo stp global enable #全局关闭STP，因为华三默认启动就运行mstp，stp会默认阻塞端口来消除环路，看不到实验效果
int range g1/0/1 g1/0/2
port link-type trunk
port trunk permit vlan 90
quit
loopback-detection global enable vlan 90 #全局使能valn90内部的环路检测功能
loopback-detection global action shutdown #检测到环路执行shutdown动作
loopback-detection interval-time 35 #环路检测的间隔时间

#device2
sysn device2
vlan 90
undo stp global enable
int range g1/0/1 g1/0/2
p l t #配置trunk简写
port trunk permit vlan 90
quit

#device3
sysn device3
vlan 90
undo stp global enable
int range g1/0/1 g1/0/2
p l t
port trunk permit vlan 90
quit

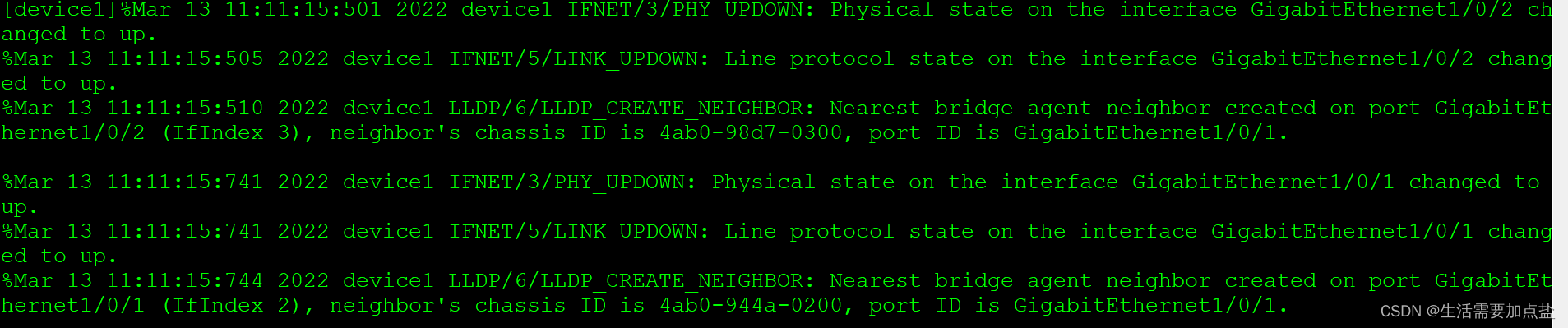

检测到环路打印的日志信息

检测环路后执行的动作

#借鉴学习于新华三官网原文章地址http://www.h3c.com.cn/cn/d_201505/868856_30005_0.htm
