一、BGP介绍
无类别路径矢量EGP协议;工作于AS之间;

AS—自治系统:标准AS编号  16位二进制   0-65535

                         扩展AS编号  32位二进制

路径矢量(一个AS为一跳)--- 距离矢量(一个路由器为一跳)

https://www.cidr-report.org

BGP协议本身不产生路由,而是转发本地路由表中来自其他协议生成的路由条目;

AS之间正常存在大量的BGP邻居关系,且BGP协议不会计算最佳路径;因此在BGP协议中管理员需要进行策略来干涉选路;

IGP协议追求:1、无环(选路佳) 2、收敛快   3、占用资源少

EGP协议的追求:1、可控性强(管理员可以方便进行策略干涉选路)

                             2、可靠性(BGP协议设备间需要交互大量的路由条目,但又不能选择周期更新来占用链路资源,故只能进行触发更新;且BGP协议工作环境中为节约成本,必然出现非直连需要建立邻居关系—单播邻居)--- 基于TCP工作 -三次握手四次断开 4种可靠传输机制 --  TCP只能基于单播工作

单播—需要IP可达—依赖IGP    BGP承载于IGP之上

                             3、AS-BY-AS  以一个AS为一跳;

二、BGP特点

  1. 无类别路径矢量 -----距离矢量的升级版---AS--BY--AS
  2. 使用单播更新来发送所有信息;基于TCP 179端口工作
  3. 增量更新--仅触发无周期
  4. 具有丰富的属性来取代IGP中度量进行选路----多个参数控制协议
  5. 可以在进项和出项对流量实施强大的策略--可控性
  6. 默认不被用于负载均衡-----通过各种选路规则仅仅产生一条最佳路径
  7. BGP支持认证和聚合(汇总)

三、BGP数据包

基于TCP的179端口工作;故BGP协议中所有的数据包均需要在tcp会话建立后,基于TCP的会话来进行传输及可靠性的保障;

首先通过TCP的三次握手来寻找到邻居;

Open       仅负责邻居关系的建立,正常进收发一次即可;携带route-id;

Keeplive    保活    周期1min查询邻居关系是否存在;实际保活TCP会话;hold time 默认3min

Update     携带路由条目     目标网络号+各种属性

Notification   出现错误数据时收发;

四、BGP的工作过程

1、配置完成后,邻居间单播TCP三次握手,目标端口179,建立TCP的会话;之后所有的BGP协议数据包基于该会话进行传输;

会话建立后,邻居间正常收发一次open报文建立BGP的邻居关系,生成邻居表

BGP协议的open报文中将携带本地的RID—生成方式和OSPF一致;仅需要本地及本地所有邻居唯一即可;

邻居关系建立后,默认每1min,使用keeplive周期保活邻居关系(周期保活TCP会话)

2、邻居关系建立后,管理员选择性将本地路由表中通过任意来源获取的路由条目,向BGP协议中进行宣告;使用updata数据包进行邻居间路由共享;之后生成BGP表;--- 装载本地发出及接收到的所有路由条目;

默认将最优路径加载于路由表中(最优-仅仅基于BGP的选路规则,不一定为最佳路径;BGP默认不支持负载均衡)

3、收敛完成,仅keeplive周期保活即可;

4、若出现错误信息,邻居间将使用Notification报文进行报错操作

5、结构突变

1)新增  --- 本地使用updata向本地所有邻居告知,前提该路由不被已经发出的聚合路由包含

2)断开  --- 本地使用updata向本地所有邻居告知,前提该路由不被已经发出的聚合路由包含

             只有到聚合条目中包含的所有明细路由均在本地失效,才告知邻居删除聚合条目

3)无法沟通 --- hold time为3min,连续3次未收到邻居的keeplive;断开邻居关系、TCP会话,删除从该邻居处学习到的所有路由;

五、名词解释

邻居---直连  因为BGP协议中存在非直连邻居的需求,故BGP邻居称为毗邻关系;

EBGP邻居关系 ----  外部BGP邻居关系,建邻的两台设备处于不同的AS中

IBGP邻居关系  ---- 内部BGP邻居关系,建邻的两台设备处于相同的AS中

六、BGP的路由黑洞问题

非直连建邻使得控制层面路由条目可传递,递归计算路由可达;

而实际数据层面流量在经过没有运行BGP协议的路由器时无法通过,最终有去无回

  1. 物理、逻辑拓扑全连 --  物理链路直连、或者vpn
  2. 邻居关系全连 – 网络中所有设备运行BGP
  3. BGP重发布到IGP(LAB)
  4. MPLS 多协议标签交换--- 推荐做法

七、BGP的防环机制---水平分割

1、EBGP水平分割—解决EBGP环路;

依赖了BGP路由条目中的一种属性来进行防环;AS-PASH路径属性;

BGP协议在传递路由条目的过程中,将记录所有经过的AS的编号;

EBGP水平分割—接收到的路由条目中,若存在本地的AS号将拒绝该条目进入;

2、IBGP水平分割—解决IBGP环路由中的一种机制

本地从一个IBGP邻居处学习到的路由条目,不得传递给本地的其他IBGP邻居;

AS-BY-AS在一个AS内部条目传递的过程中,默认不会修改任何的属性;

由于BGP可以非直连建立邻居关系,故在一个AS内部,可以通过与多台运行BGP协议的路由器建立BGP邻居关系,来稳定关系网络;因此在一个AS内部运行BGP协议的设备,正常均存在EBGP邻居(均同时连接其他AS)

在IBGP水平分割的限制下,虽然避免了IBGP的环路产生,但同时也使得AS内部为了能够传递路由条目,必须两两间建立IBGP邻居关系,邻居关系成指数上升,配置量巨大;

后期可以依赖打破水平分割的机制来解决---联邦、路由反射器

八、BGP的宣告问题:

1、若通过BGP协议传递的路由条目与本地通过其他协议学习到的条目目标一致,将出现:

(1)该路由同时作为与其他BGP邻居建立邻居关系时的底层路由,那么这条BGP路由将不优,不能传递也不能加表

(2)该路由不作为建立其他BGP邻居的路由,将在本地不加表,但可以传递,属于优的路由;

例:(1)R2与R3运行了OSPF,之后R2学习到的R3的32位环回主机路由,再将R2与R3建立BGP的邻居关系;

       (2)之后R3在BGP协议中宣告了32位的环回路由,那么该条目到达R2后,将不优; --BGP的建邻路由与BGP的传递路由相同;

       (3)在R2与R3建立邻居关系时,ospf将R3环回以32位传递,但BGP使用24位来传递该环回路由的话,那么等于BGP建邻为32位,bgp传递为24位,不是同一条路由,可以优,可以传递,也可以加表。

注:以上问题在华为设备将出现,但cisco中若bgp传递路由在本地路由表中已经通过其他IGP拥有,将被标记为r-RIB 不装载—本地不加表,但可以传递;

2、在BGP协议中进行宣告时,是宣告本地路由表中任意路由,不关注这些条目的产生方式;

默认将携带这些路由的cost值到BGP的路由条目中去;若本地将本地宣告的BGP路由传递给本地的EBGP邻居,将携带这些cost,便于本地的EBGP邻居所在AS内部设备选路,当然该路由在进入其他AS时不会修改度量;

若本地通过IBGP邻居学习到了BGP路由,优且存在cost值,在本地将这些路由传递给本地的EBGP邻居时,将cost值归0,因为这些度量不是本地产生的。

例:(1)R2与R1为EBGP邻居,那么R2宣告本地通过OSPF协议学习到的路由4.4.4.4/32度量为2,那么这条路由在进入BGP表时携带度量值2,传递给R1,R1在路由表中显示该度量,同时传递给R1内部AS时度量不变;

       (2)该拓扑中R2与R4为IBGP邻居,这条BGP路由也会被R2传递给R4,但R4 再将该路由传递给R4的EBGP邻居关系R5时,将度量归0;

       (3)若R4也宣告4.4.4.4/32这条路由,那么传递给R5时将携带R4到达该网段的cost值,因为只有本地最优路由可以传递,本地宣告优于其他邻居传递过来的BGP路由。

总结:存在EBGP邻居关系(连接其他的AS)的所有BGP设备均建议宣告内部AS的路由;

九、重发布

BGP协议宣告的路由,基本是本地通过IGP学习到的本as路由;数量较大,若逐条宣告,配置量很大,但可控性强; 也可以在同时运行BGP和igp的设备,将IGP协议重发布到BGP协议中,来实现批量的路由宣告效果;

宣告相当于逐条的重发布,重发布相当于批量的宣告;两者产生的路由条目,起源属性不同,其他属性默认完全一致;

总结:存在EBGP邻居关系(连接其他的AS)的所有BGP设备均建议重发布IGP到BGP;

十、BGP的基本配置

1、R1和R2之间直连的EBGP邻居关系建立

[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.1.1.1 as-number 1

查看邻居表

R2/3/4的IBGP邻居关系建立。
在一个AS内部,拓扑正常较为复杂;建议使用环回接口地址作为源、目标ip地址;存在备份链路,同时可以多条物理链路传递;

[r2]bgp 2
[r2-bgp]peer 3.3.3.3 as-number 2
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r2-bgp]peer 4.4.4.4 as-number 2
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0
//切记:一旦使用环回接口建立BGP的邻居关系;必须将源地址也修改为环回接口

[r3]bgp 2
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 2
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r3-bgp]peer 4.4.4.4 as-number 2
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[r4]bgp 2
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 3.3.3.3 as-number 2
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r4-bgp]peer 2.2.2.2 as-number 2
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0

查看邻居表

2、在R1上宣告环回后;

我们查看R1/2/3//4/5的路由表,发现1.1.1.0/24在R1和R2路由表中是优秀,但是在R3/4中不是,只是i,在R5中则没有(优秀的条件:1、同步问题(默认不关注) 2、下一跳可达;  状态处若出现i代表该条目是本地通过IBGP邻居学习到的)

这是因为基于AS-BY-AS规则,条目在一个AS内部传递时将不修改条目属性;导致通过IBGP邻居学习到的BGP路由可能出现下一跳不可达,导致条目不优;

解决办法:因为R1和R2不属于一个AS了,违背了AS-BY-AS规则,所以是在R2传递给R3、R4的过程开始变为了不优秀,所以在R2修改BGP路由传递给本地的邻居3.3.3.3、4.4.4.4时修改下一跳地址为本地与3.3.3.3、4.4.4.4建立邻居关系的源ip地址(这里源IP则是环回本身,所以直接为local)

[r2]bgp 2
[r2-bgp]peer 3.3.3.3 next-hop-local
[r2-bgp]peer 4.4.4.4 next-hop-local

改后查看均为优秀

3、逻辑悖论

因为R4和R5使用环回建邻的,而且两个路由器均手写了静态来实现环回之间的通信

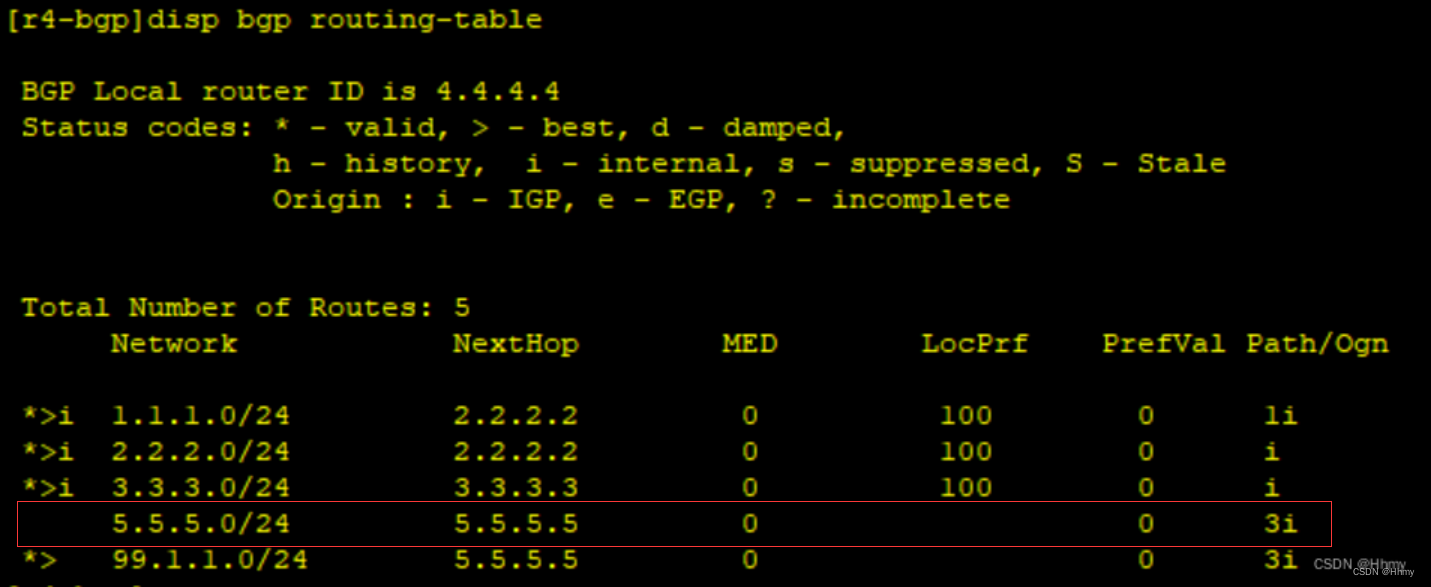

当在R5上将环回宣告到BGP协议中,然后去R4上查看BGP表:



发现该环回路由不优不可用,意味着该路由不能加表,也没有向下继续传递的资格

分析:

表中我们可以看到宣告该路由的掩码长度是24位的,而之前手写的静态掩码长度也是24位的,说明宣告的路由和手写静态的路由是完全一致的,当静态路由和你宣告的路由完全一致,在向下传递时路由器默认将该路由直接丢弃,剥夺该路由加表和传递的权限。

解释:

当手写静态的路由和宣告的路由完全一致,即写静态的目的是为了传递宣告的路由,而传递该路由的目的是为了建邻,这就是HUAWEI在BGP协议中著名的逻辑悖论。

解决办法:

将静态路由和宣告传递的路由不一致,即将R4到R5手写静态的掩码长度改为32位

 [r4]undo ip route-static 5.5.5.0 24
[r4]ip route-static 5.5.5.5 32 45.1.1.2
[r4]ip route-static 5.5.5.5 32 54.1.1.2

查看BGP路由表

十一、自动汇总

默认cisco和华为设备均关闭了自动汇总

自动汇总对于BGP正常通过network宣告产生的路由没有影响;

仅针对从IGP重发布到BGP的路由条目产生影响;--- 路由条目以主类长度发送,不携带cost值;

[r1]bgp 1

[r1-bgp]summary automatic  开启自动汇总,建议维持默认关闭状态

十二、手工汇总—聚合

1、 利用了BGP的宣告的特点,本地路由表中任意路由,不关注来源均可以宣告到BGP中;

不用逐一宣告明细路由,先本地手工静态一条指向汇总网段的空接口防环路由,然后再将其宣告到BGP协议中来;从IGP表中宣告到BGP协议中的条目,仅携带目标网络号和度量值;

 例:先在R2上手写两条环回路由分别为 172.16.1.1/30 和 172.16.2.1/24,再将两条路由汇总网段指向空接口,然后将网段宣告到BGP协议中

[r2]ip route-static 172.16.0.0 21 NULL 0

[r2-bgp]network 172.16.0.0 21

查看R2

聚合的缺点是将多个网络号合成一个,导致访问整个聚合网段时,仅存在唯一的路径;

若在多路径建邻的前提下,将无法精确的选路;故在大型的多链路的网络中为了更好控制选路,必然在传递聚合条目的同时,再在最佳路径处传递部分的明细路由。

若需要在传递聚合条目的同时,传递部分明细路由,只需要在宣告的空接口路由后,逐一宣告需要的明细路由即可。

以上做法的缺点是:不能携带原有明细路由的cost值,因为宣告的是本地路由表中人为添加那条静态空接口路由。

2、标准的BGP路由聚合—先逐一手工宣告明细,或批量重发布路由;再进行聚合配置,默认在本地生成空接口防环路由

[r1-bgp]aggregate 99.1.0.0 22     聚合和所有明细路由均发送

[r1-bgp]aggregate 99.1.0.0 22 detail-suppressed  抑制所有的明细路由,仅发送聚合条目

注:若需要在传递聚合条目的同时,再传递部分的明细路由;需要进行路径传递干涉策略;

十三、路由策略

1、抑制列表

抑制列表——默认传递所有明细和聚合条目,通过抑制列表,限制不需要传递的明细路由。

如果只抑制 1.1.1.1/24 这条路由,首先抓取路由

[r1]ip ip-prefix a permit 1.1.1.1 24

[r1]route-policy a permit node 10

[r1-route-policy]if-match ip-prefix a

[r1-route-policy]q

[r1]bgp 3

[r1-bgp]aggregate 1.1.1.1 22 suppress-policy a

被抑制调用时,表中允许的流量最终反而被抑制传输

2、使用路由策略在邻居间直接进行收发路由的管理

[r1]ip ip-prefix w permit 1.1.1.1 24  / /抓取目标路由并在路由策略中进行抑制
[r1]route-policy ww deny  node 10
[r1-route-policy]if-match ip-prefix w
[r1-route-policy]q
[r1]route-policy ww permit  node 20  / /空表放过所有


[r1]bgp 1
[r1-bgp]aggregate 1.1.0.0 22    / /进入BGP中宣告聚合条目并在邻居出口的方向执行该路由策略:
[r1-bgp]peer 12.1.1.2 route-policy qq export

3、直接使用前缀列表来实现方法的功能

[r1]ip ip-prefix e deny 1.1.1.1.1 24
[r1]ip ip-prefix e permit 0.0.0.0 0 le 32   / /使用前缀列表拒绝目标路由并允许所有路由:
[r1]bgp 1
[r1-bgp]peer 12.1.1.2 ip-prefix e export    / /在BGP协议中的邻居出口的方向执行该前缀列表策略

十四、有条件的打破IBGP水平分割

IBGP水平分割,用于避免在一个AS内部由IBGP邻居间产生的环路;

规则:从一个iBGP邻居处学习到的BGP路由不能传递给下一个IBGP邻居;因为BGP的非直连建邻能力,因此可以在一个AS内部建立多个邻居来实现连接关系备份的作用;故正常一台设备只要运行bgp,那么应该处于AS的边界,存在ebgp邻居;

所有运行bgp协议的设备正常都会从其他AS学习到路由条目,然后共享到本地所在的AS,由于IBGP水平分割,导致本地需要和所有AS内部的BGP设备建立IBGP邻居关系;

IBGP邻居关系的数量成指数上升;

所谓有条件的打破是指在打破IBGP水平分割的时候,不能产生环路;--AS-BY-AS

1. 路由反射器  --   RR(反射器)、客户端、非客户端;

客户端、非客户端必须分别为RR的IBGP邻居关系;三种角色构建为一个簇(组);

一个簇内可以存在多台设备,但至少一个簇内存在一个RR和一个客户端;

规则:

  • 1)RR从一台EBGP邻居处学习到的路由可以共享给本地的其他客户端、非客户端、EBGP邻居;
  • 2)RR从一台客户端邻居处学习到的路由可以共享给本地的其他客户端、非客户端、EBGP邻居;
  • 3)RR从一台非客户端邻居处学习到的路由可以共享给本地的其他客户端、EBGP;不能共享给其他的非客户端;

注:被反射路由,在反射过程中,其属性不发生任何变化;若RR接收的条目不优,不具备传递性,将不被反射;

[r3]bgp 64512
[r3-bgp]peer 172.16.1.1 reflect-client
//邻居172.16.1.1(R2)成为本地的客户端,R3同时成为本地RR

[r6]bgp 64513
[r6-bgp]peer 172.16.1.21 reflect-client

 查看R3、R6

R4非客户可以收到路由,非客户之间是不能传递路由的

2. 联邦---将一个大as逻辑分为多个小as;小AS使用私有AS号,小AS间为联邦内的ebpg邻居关系,可以像EBGP一样传递路由,但不能修改属性; 对于联邦外的AS,只能看到大AS号;

  • 所有的启动,建邻、管理均基于小AS号进行
  • 联邦内所有设备需要声明自己所在的大AS号
  • 小AS间的ebgp邻居需要互指对端的小as号

[r2]bgp 64512
[r2-bgp]router-id 2.2.2.2
[r2-bgp]confederation id 2   / /申明本地的大AS号
[r2-bgp]confederation peer-as 64513   / /告知本地直连的其他小AS号,若没有直连到其他小

                                                                AS不用配置

[r2-bgp]peer 12.1.1.1 as-number 1
[r2-bgp]peer 172.16.1.5 as-number 64512
[r2-bgp]peer 172.16.1.5 connect-interface LoopBack 1
[r2-bgp]peer 172.16.1.13 as-number 64513
[r2-bgp]peer 172.16.1.13 connect-interface LoopBack 1
[r2-bgp]peer 172.16.1.13 ebgp-max-hop 2
//邻居间存在多条物理链路时,一旦使用环回建立ebgp邻居关系,必须修改TTL值,否则无法建立

查看邻居关系

 查看路由

十五、BGP有13条选路原则:

  1.  丢弃下一跳不可达的路由
  2.  优选Preference_Value值最高的路由(私有属性,仅本地有效)
  3.  优选本地优先级(Local_Preference)最高的路由
  4.  优选手动聚合>自动聚合>network>import>从对等体学到的
  5.  优选AS_Path短的路由
  6.  起源类型IGP>EGP>Incomplete
  7.  对于来自同一AS的路由,优选MED值小的
  8.  优选从EBGP学来的路由(EBGP>IBGP)
  9.  优选AS内部IGP的Metric最小的路由
  10.  优选Cluster_List最短的路由
  11.  优选Orginator_ID最小的路由
  12.  优选Router_ID最小的路由器发布的路由
  13.  优选具有较小IP地址的邻居学来的路由

十六、 属性

华为和cisco均存在6种基本属性 第一种均为私有属性

1、权重 Preference_Value

传播范围: 不传播
默认值: 0
大优或者小优: 大
华为设备的私有属性
全局操作:
[r3-bgp]pe 2.2.2.2 preferred-value 1 本地从邻居2.2.2.2处学习到的所有路由优先值修改为1;
缺点:
两条路只能走一条

负载分担:访问不同的目标网段时,让流量进入不同链路来进行通讯;将所有链路利用起来,而不是仅只用唯一链路通讯;
使用前缀抓取需要修改属性的网段
[r3]ip ip-prefix w permit 1.1.1.0 24
定制策略来进行修改,一定关注是否需要空表来允许其他路由通过
[r3]route-policy w permit node 10
[r3-route-policy]if-match ip-prefix w
[r3-route-policy]apply preferred-value 1
[r3-route-policy]q
[r3]route-policy w permit node 20 (空表格,给其他路由做备份)
[r3-route-policy]q
再在协议中针对某个邻居调用
[r3]bgp 2
[r3-bgp]peer 2.2.2.2 route-policy w import 因为该属性为私有不传递属性,故调用时,只能在控制层面的入向调用,来影响本地的BGP生成;

2、本地优先级

传播范围: IBGP邻居关系间
默认值: 100
大优或者小优: 大
第一个公有属性,
也是最常用于干涉IBGP选路,
最常使用的属性
全局修改;(用的不多)
[r4-bgp]default local-preference 101
本地所有传输到IBGP的路由条目,其中本地优先级修改为101;

使用本地优先级实现负载分担
[r2]ip ip-prefix p permit 1.1.1.0 24

[r2]route-policy p permit node 10
[r2-route-policy]if-match ip-prefix p
[r2-route-policy]apply local-preference 101
[r2-route-policy]q
[r2]route-policy p permit node 20
[r2-route-policy]q

[r2]bgp 2
[r2-bgp]pe 3.3.3.3 route-policy p export 调用时在控制层面的出或入向均可,但必须为IBGP邻居关系;export出口
EBGP水平分割 路由信息在传递的过程中,将记录所有经过过的AS编号;接收到的路由中;若出现本地的AS号将拒绝接收;
优先经过的AS数量最少的路径;

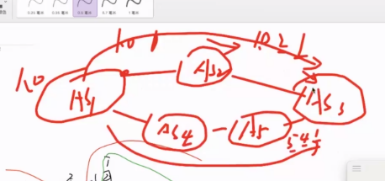

在这里插入图片描述
由图可知:as2的path为 2 1 ,as5的path为5 4 1
因为上面as编号最少就选择上面的

3、as-path

优选经过AS数量较少路径;该属性的自动添加是在EBGP邻居关系间进行;
条目在AS内部传递时,AS-path不添加AS号码的;
在AS-A和AS-B中间的EBGP邻居添加;
AS1的BGP设备在将路由条目传递给AS2的EBGP邻居时,在发出路由的同时添加AS号;
利用AS-path属性干涉也是可以的;人为的增添path中的数字;只能在EBGP邻居间配置;由于path属性又是防环属性;故只能人为的增添,不能减少;及可用于干涉EBGP关系选路,
也可用于干涉IBGP选路

[r4]ip ip-prefix as permit 1.1.1.0 24

[r4]route-policy as permit node 10
[r4-route-policy]if-match ip-prefix as
[r4-route-policy]apply as-path 3 4 5 additive
[r4-route-policy]q
[r4]route-policy as permit node 20
[r4-route-policy]q

[r4]bgp 2
[r4-bgp]pe 14.1.1.1 route-policy as import 注:可以在控制层面的入或出方向调用,但只能在ebgp邻居间操作;可干涉ebgp、ibgp关系选路;选路只看数量不看相不相同,防环看有没有我的号,不看我的号出现几次

出向调用 x 3 4 5 x为实际经过的AS号;最前端号码为最新经过的AS号;
入向调用 3 4 5 x

切记:as-path 属性又用于EBGP的水平分割,若人为添加的as号,在网络后端实际存在,将导致这些路由无法进入这些AS;解决方案:反复添加已经经过的AS编号;

4、起源属性(ogn) 条目的产生方式

network 宣告本地路由表中的任意路由(在bgp协议中network逐一宣告导入)i
import 将本地通过其他协议学习的路由重发布到BGP协议中;批量导入 ?
egp 早期的ebg协议学习的路由重发布到BGP协议中,导入产生 e
I>e>?

该属性的修改可以在整个控制层面流量经过的任意接口修改;
[r4]ip ip-prefix o permit 1.1.1.0 24

[r4]route-policy o permit node 10
[r4-route-policy]if-match ip-prefix o
[r4-route-policy]apply origin egp 2 此处配置的AS为对端邻居的AS号
[r4]route-policy o permit node 20
[r4-route-policy]q
[r4]bgp 2
[r4-bgp]pe 3.3.3.3 route-policy o export

5、MED 多出口的鉴别属性

BGP协议默认不存在cost;没有度量;
MED就是人为的利用路由器优选路径的规则—先比较管理距离(华为为优先级,即先比较路由条目的优先级),若相同再比较度量值(华为为cost),小优
BGP协议在特定条件下携带本地到达目标的cost值;本地宣告(重发布)自己路由表中的路由后,将其传递给本地的ebgp邻居,将携带cost值;对于其他AS的设备学习到从同一个as传递过来的路由,优选MED最小的路径;
所谓MED,就是只人为的利用该规则,在路由条目中放置一个数字;最终干涉选路;
最常用于干涉EBGP关系选路;
常常用于AS1干涉AS2对AS1的选路;
管理员可以在控制层面传递路由的过程中,手工修改MDE;最常用于干涉ebgp选路;
常常用于AS1干涉AS2对AS1的选路;
[r1]ip ip-prefix med permit 1.1.1.0 24
[r1]route-policy med permit node 10
[r1-route-policy]if-match ip-prefix med
[r1-route-policy]apply cost 10
[r1-route-policy]q
r1]route-policy med permit node 20
[r1-route-policy]q
[r1]bgp 1
[r1-bgp]pe 14.1.1.2 route-policy med export

由于实际工程中,管理员只能在一个AS中配置,故无法通过查看BGP表来判断选路结果,可以通过扩展ping来解决
[r1]ping -r -a 1.1.1.1 3.3.3.3

6、BGP的社团属性 –BGP的扩展属性

默认大多数厂商的产品在BGP协议中不携带社团属性
例:控制传播范围的社团属性
[r1]route-policy com permit node 10
[r1-route-policy]apply community no-advertise 针对所有的流量修改属性
[r1]bgp 1
[r1-bgp]peer 12.1.1.2 route-policy com export
默认华为设备也不传递社团属性,故使用社团属性时必须定义传递性
[r1-bgp]peer 12.1.1.2 advertise-community 逐跳行为,每台设备均需开启传递性 (这样才可以把属性传递给下一个路由器)
no-advertise 接收到的条目中若存在该社团属性,将不再传递该路由
no-export 接收到的条目若存在该社团属性,将不传递给下一个AS
no-export-subconfed 接收到的条目若存在该社团属性,将不传递给下一个小AS
若网络没有小AS,仅存在大AS时no-export和no-export-subconfed作用一致

  • 2
    点赞
  • 25
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
BGP(Border Gateway Protocol,边界网关协议)是一种用于在不同自治系统之间交换路由信息的路由协议。BGP协议是TCP/IP协议族中的一种重要协议,是互联网上应用最为广泛的路由协议之一。BGP协议主要应用于ISP之间的路由交换,以及公司内部的大型网络中。 BGP协议的主要特点是: 1. BGP协议是一种路径向量协议,它不仅仅考虑了距离这一因素,还考虑了路径的属性,因此BGP协议可以选择更优的路径。 2. BGP协议可以支持多种类型的路由,包括IPv4、IPv6和多协议BGP(MP-BGP)等。 3. BGP协议采用TCP协议作为传输层协议,因此具有可靠性和稳定性。 4. BGP协议支持多种路由策略,包括路由过滤、路由聚合、路由重分发等,可以更好地控制网络中的路由流量。 BGP协议的工作原理如下: 1. BGP协议通过向相邻的路由器发送UPDATE消息来交换路由信息。UPDATE消息包含了路由器的AS号、网络前缀、AS_PATH属性、NEXT_HOP属性等信息。 2. 当一个路由器收到UPDATE消息时,它会先检查AS_PATH属性,如果发现有自己的AS号,则表示这个路由信息是一个环路,将被丢弃;如果没有,则把这个路由信息添加到自己的路由表中。 3. 如果路由器发现自己的路由表中已经存在相同前缀的路由信息,但是下一跳不同,则根据BGP协议的路径选择算法选择更优的路径,并更新自己的路由表。 4. 当一个路由器发现某个网络无法到达时,会向相邻的路由器发送WITHDRAW消息,告诉它们这个路由不可达。 总之,BGP协议是互联网中最为重要的路由协议之一,它可以有效地控制网络中的路由流量,提高网络的可靠性和稳定性。

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
