单相电转三相电逆变器的工作原理

单相电转三相电逆变器是一种电力电子设备，其核心功能在于将普遍可用的单相交流电源转换为特定设备所需的三相交流电源。这种设备在工业、商业和家庭小工厂应用中都有广泛的需求，特别是在那些只能提供单相电源但设备需要使用三相电源的情况下。本文将详细介绍单相电转三相电逆变器的工作原理，并深入探讨其各个组成部分的作用。

单相电转三相电逆变器的基本构成

单相电转三相电逆变器主要由以下几个关键部分组成：输入整流模块、直流母线、逆变模块、滤波电路及控制单元。这些部分协同工作，实现了从单相电源到三相电源的转换。

1. 输入整流模块：该模块负责将输入的单相交流电转换为直流电。这一过程通常通过全桥二极管或可控硅整流电路实现，将交流电的波动转换为较为平稳的直流电。整流电路的输出端连接至直流母线。

2. 直流母线：直流母线是逆变器中的能量传输通道，配置了电解电容和平波电抗器，用于滤除直流电中的纹波并提供瞬时能量缓冲。这确保了逆变过程中直流电源的稳定性和可靠性。

3. 逆变模块：逆变模块是逆变器的核心部分，负责将直流电转换为三相交流电。逆变电路通常采用IGBT（绝缘栅双极晶体管）或MOSFET（金属氧化物半导体场效应晶体管）等高速开关电子元件，通过精确控制这些元件的导通和关断，模拟出相位差为120度的三相交流电波形。

4. 滤波电路：滤波电路用于平滑逆变输出的阶梯波形，滤除高频载波成分，确保输出的三相交流电波形符合电气标准。LC滤波网络是常见的滤波电路形式，由电感和电容组成，有效降低了输出电压的谐波含量。

5. 控制单元：控制单元是逆变器的“大脑”，负责监测输入和输出电压、电流，并根据实际情况调整逆变电路的工作状态。控制单元通常采用PWM（脉宽调制）技术或SPWM（正弦脉宽调制）技术，生成驱动信号控制逆变模块中的开关元件。此外，控制单元还具备保护功能，能够在异常情况下切断电源，防止设备损坏。

单相电转三相电逆变器的工作原理

单相电转三相电逆变器的工作原理可以概括为以下几个关键步骤：整流、逆变和控制。

1. 整流过程：逆变器首先将输入的单相交流电通过整流电路转换为直流电。整流电路的输出端连接至直流母线，为后续的逆变过程提供稳定的直流电源。

2. 逆变过程：直流电被送入逆变电路，通过高速开关电子元件（如IGBT或MOSFET）的精确控制，模拟出相位差为120度的三相交流电波形。这一过程需要精确的控制系统来确保输出的三相电波形稳定且符合电气标准。控制系统通常采用PWM或SPWM技术，生成驱动信号控制开关元件的导通和关断。

3. 控制过程：控制单元是逆变器的核心部分，负责监测输入和输出电压、电流，并根据实际情况调整逆变电路的工作状态。控制单元通过采集输入电压、电流信号以及输出电压、电流反馈信号，进行实时计算和调整，确保输出的三相交流电波形稳定、谐波含量低。

此外，控制单元还具备过流、过压、欠压等保护功能，能够在异常情况下切断电源，保护设备和负载的安全。

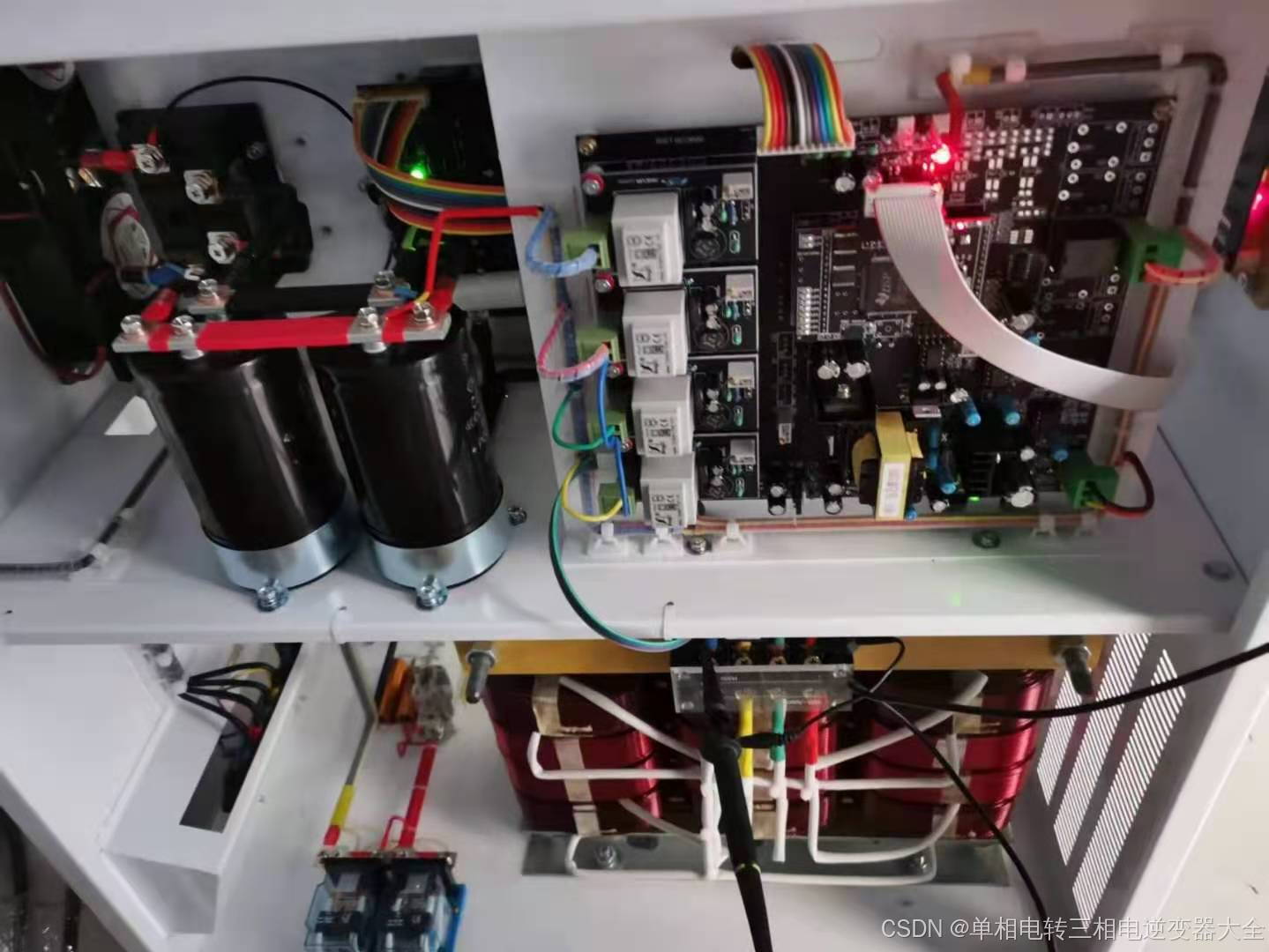

图片来源：台州力威电源科技有限公司官网
