Android 12上焕然一新的小组件：美观、便捷和实用

前言

简要回顾下移动平台在小组件设计上的持续探索：

• 早期的Android版本缺乏美观，小组件更是常年未改。似乎除了天气、时钟等常用小组件以外鲜少使用，逐渐被人遗忘
• Windows Phone的动态磁贴在自由尺寸的Logo上灵活展示信息的设计非常超前，奈何生态构建困难，早已退场
• Apple向来稳重（保守），直到iOS 10才引入小组件，但负一屏限制着它的发展。直到iOS 14的全面支持才大获成功，大有后来居上的态势
• VIVO紧随其后重磅推出的OriginOS则将Logo和小组件完美融合，试图一统磁贴和小组件的概念，非常值得称赞

也许是受到了友商们的持续刺激，Google终于开始重新审视小组件这个元老级功能，并在Android 12里进行了重新设计、重新出发。

下面将结合代码实战，带领大家逐步感受Android 12里小组件的各项新特性和对应的适配方法。

1. 选择和展示的统一变化

事实上即使未做任何适配，在12上直接运行的小组件与11就有明显不同，主要表现在选择器和展示的效果。

以Chrome和Youtube Music的小组件为例：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-zOiZEC9C-1651208948175)(https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/6638b542d3d048a68ce8303af236ed33~tplv-k3u1fbpfcp-zoom-1.image)]

可以看到12上的一些变化：

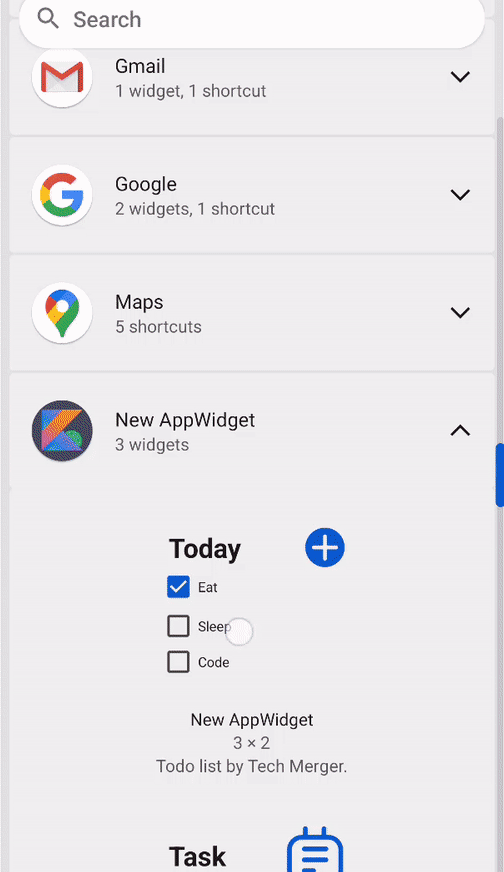

• 选择器
• 顶部悬浮搜索框，可以更加快速地找到目标小组件
• 小组件按照App自动折叠，避免无关的小组件占用屏幕空间
• App标题还对包含的小组件数目进行了提示
• 拖拽到桌面上之后小组件默认拥有圆角设计

11上的小组件选择器不支持搜索而且无法折叠，拖拽到桌面上也是初始的直角效果。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Hyk51fDa-1651208948176)(https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/ab5e1d6116664032bc03c6ee51fbedbc~tplv-k3u1fbpfcp-zoom-1.image)]

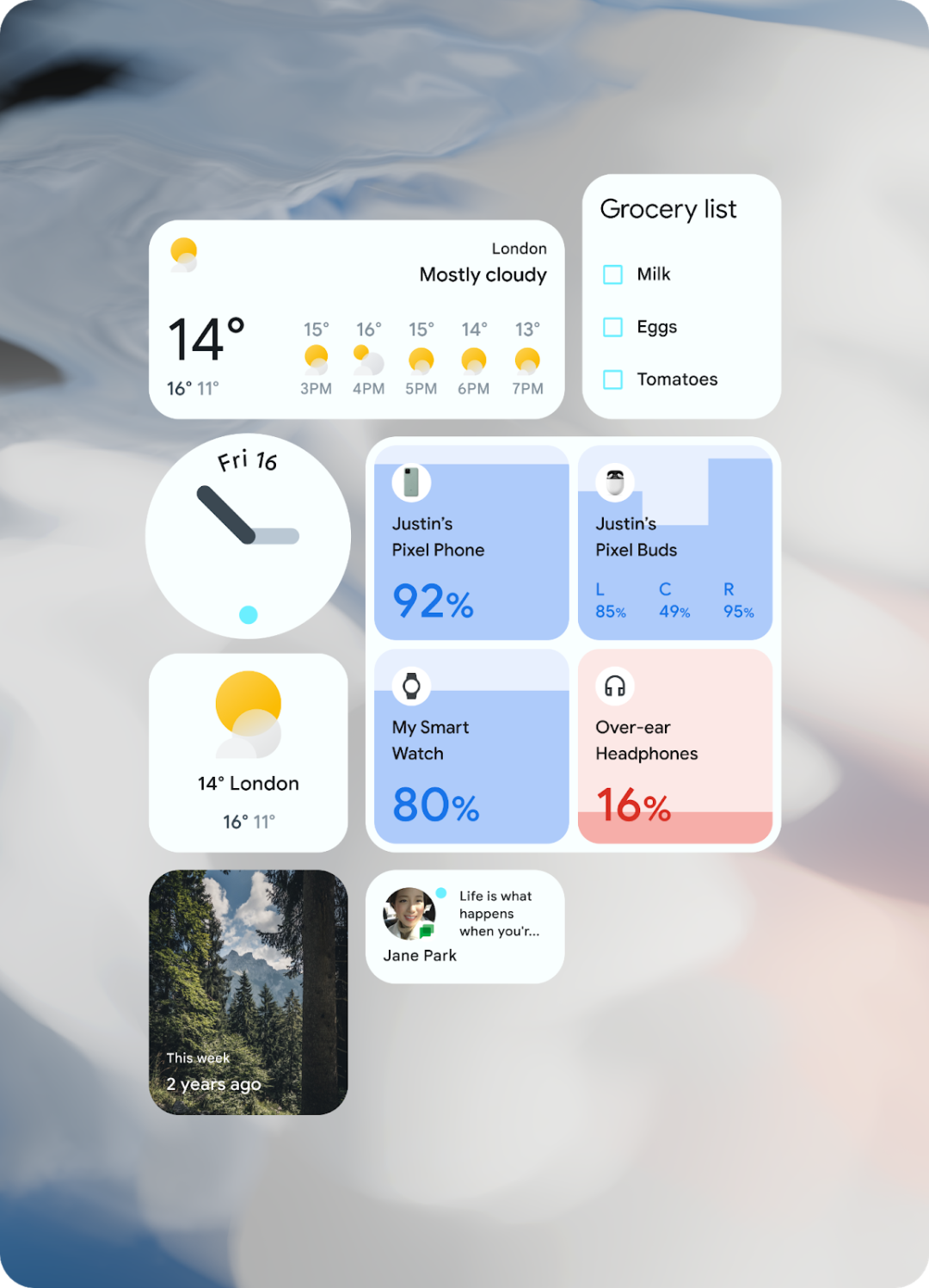

2. 美观的圆角设计

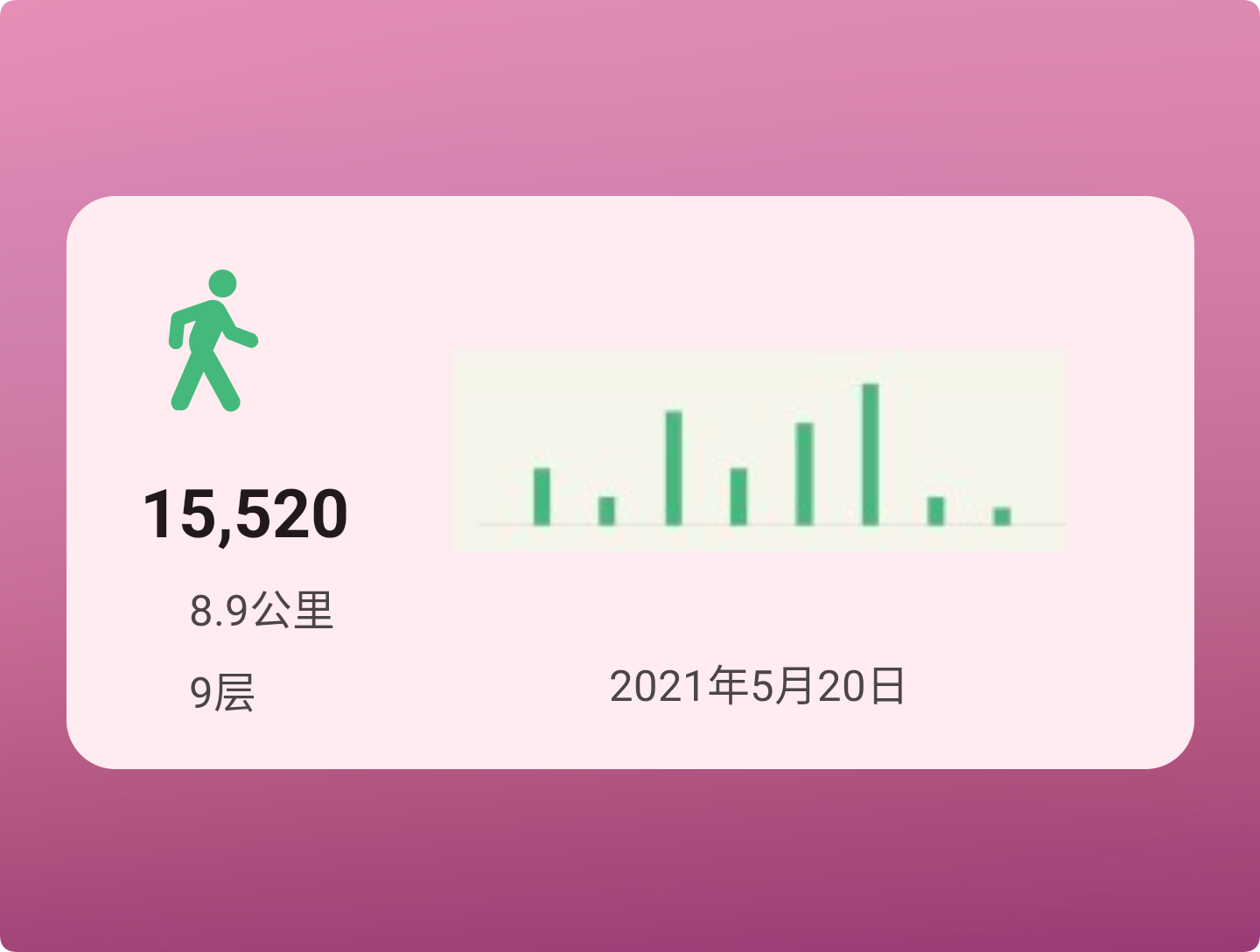

健康信息越发重要，手撸一个展示今日步数的小组件，搭配androidplot框架展示详细的步数图表。

override fun onUpdate(…) {
for (appWidgetId in appWidgetIds) {
showBarChartToWidget(context, appWidgetManager, appWidgetId)
}
}

private fun showBarChartToWidget(…) {
// Create plot view.
val plot = XYPlot(context, “Pedometers chart”)
…
// Set graph shape
plot.setBorderStyle(Plot.BorderStyle.ROUNDED, 12f, 12f)
plot.isDrawingCacheEnabled = true

// Reflect chart’s bitmap to widget.
val bmp = plot.drawingCache
val remoteViews = RemoteViews(context.packageName, R.layout.widget_pedometer)
remoteViews.setBitmap(R.id.bar_chart, “setImageBitmap”, bmp)
appWidgetManager.updateAppWidget(appWidgetId, remoteViews)
}

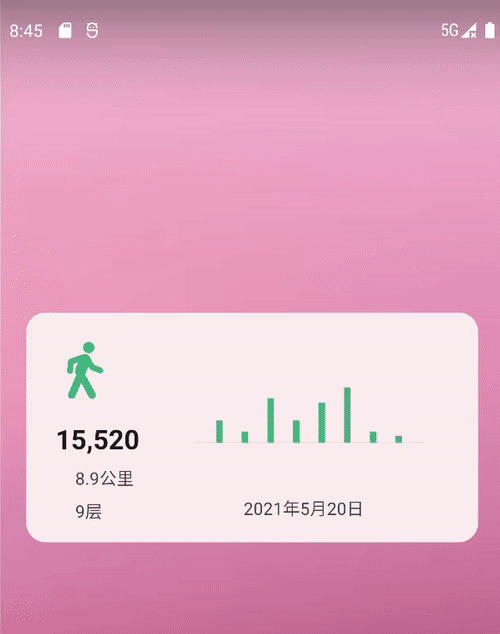

不用特别适配，直接运行到12上，就能有圆角效果。

但布局需要遵从如下两点建议：

• 四周的边角不要放置内容，防止被切掉
• 背景不要采用透明的、空的视图或布局，避免系统无法探测边界去进行裁切

事实上，系统预设了如下dimension以设置默认的圆角表现。

• system_app_widget_background_radius: 小组件背景的圆角尺寸，默认16dp，上限28dp
• system_app_widget_inner_radius: 小组件内部视图的圆角尺寸 ，默认8dp，上限20dp
• system_app_widget_internal_padding：内部视图的padding值，默认16dp

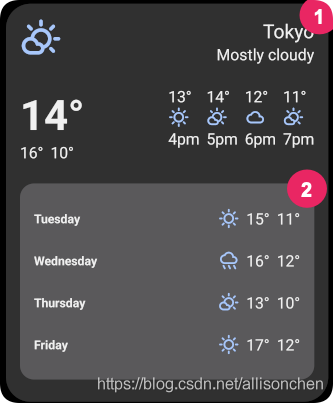

看下官方的对于内外圆角尺寸的示意图。

注意：

1. 这些dimension可以被ROM厂商或3rd Launcher修改，不一定能保证一致性的尺寸
2. 官方没有说明小组件的内部视图如何才能应用上内部圆角尺寸，DEMO确实也没有适配上，不知道是ROM的问题还是App的问题，有待后续的进一步研究

当然12以前的系统想要支持圆角设计也很简单：自定义radius的attribute，应用在shape drawable上，手动将drawable应用到background。具体可参考官方Sample：

[github.com/android/use…](()

3. 动态的色彩效果

给小组件添加暗黑主题支持即可自动适配动态色彩。

4. 改进的小组件预览

12针对小组件选择时的预览界面进行了改进，方便展示更加精准的预览效果。

4.1 动态预览

之前只能使用previewImage属性展示一张预览图，功能迭代的过程中忘记更新它的话，可能导致预览和实际效果发生偏差。

12新引入了previewLayout属性用以配置小组件的实际布局，使得用户能够在小组件的选择器里看到更加接近实际效果的视图，而不再是一层不变的静态图片。

这样一来在保证效果一致的同时免去了额外维护预览图的麻烦。

<appwidget-provider

android:previewImage=“@drawable/app_widget_pedometer_preview_2”

android:previewLayout=“@layout/widget_pedometer”

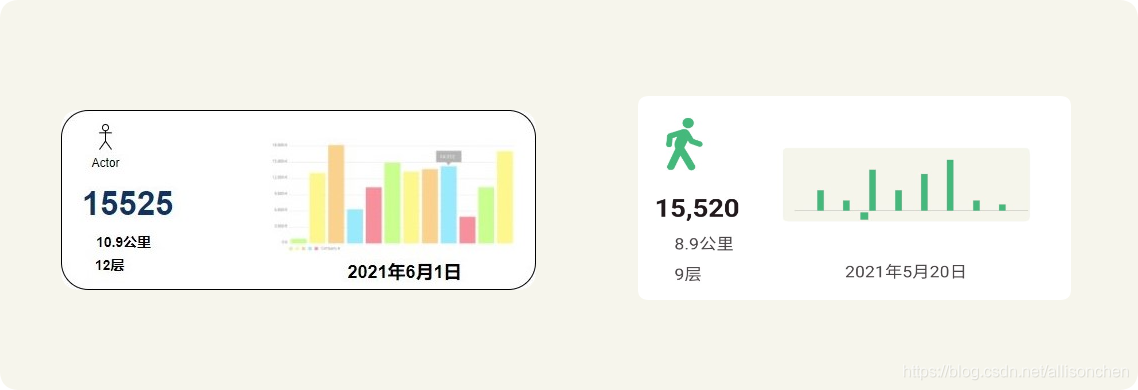

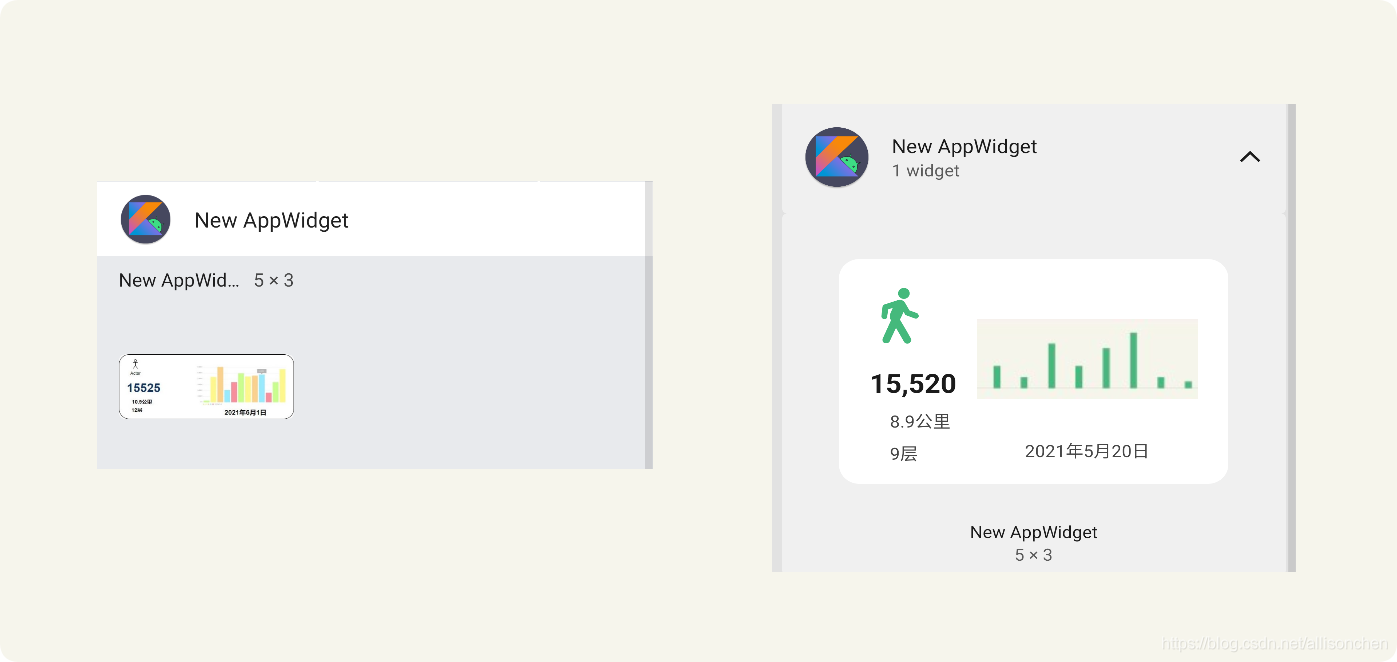

左边是步数小组件一开始的设计图，右边是最后的实际效果。

如果忘记说服UI重新作图的话，在11上的预览图会和实际效果有较大偏差。而12上不用在乎设计图是否更新，借助新的API即可直接预览实际效果，所见即所得。

一般来说previewLayout属性最好指定小组件的实际布局。但如果预览的测试数据和实际的默认值有冲突的话，可以指定专用的预览布局，只需要确保布局的一致。

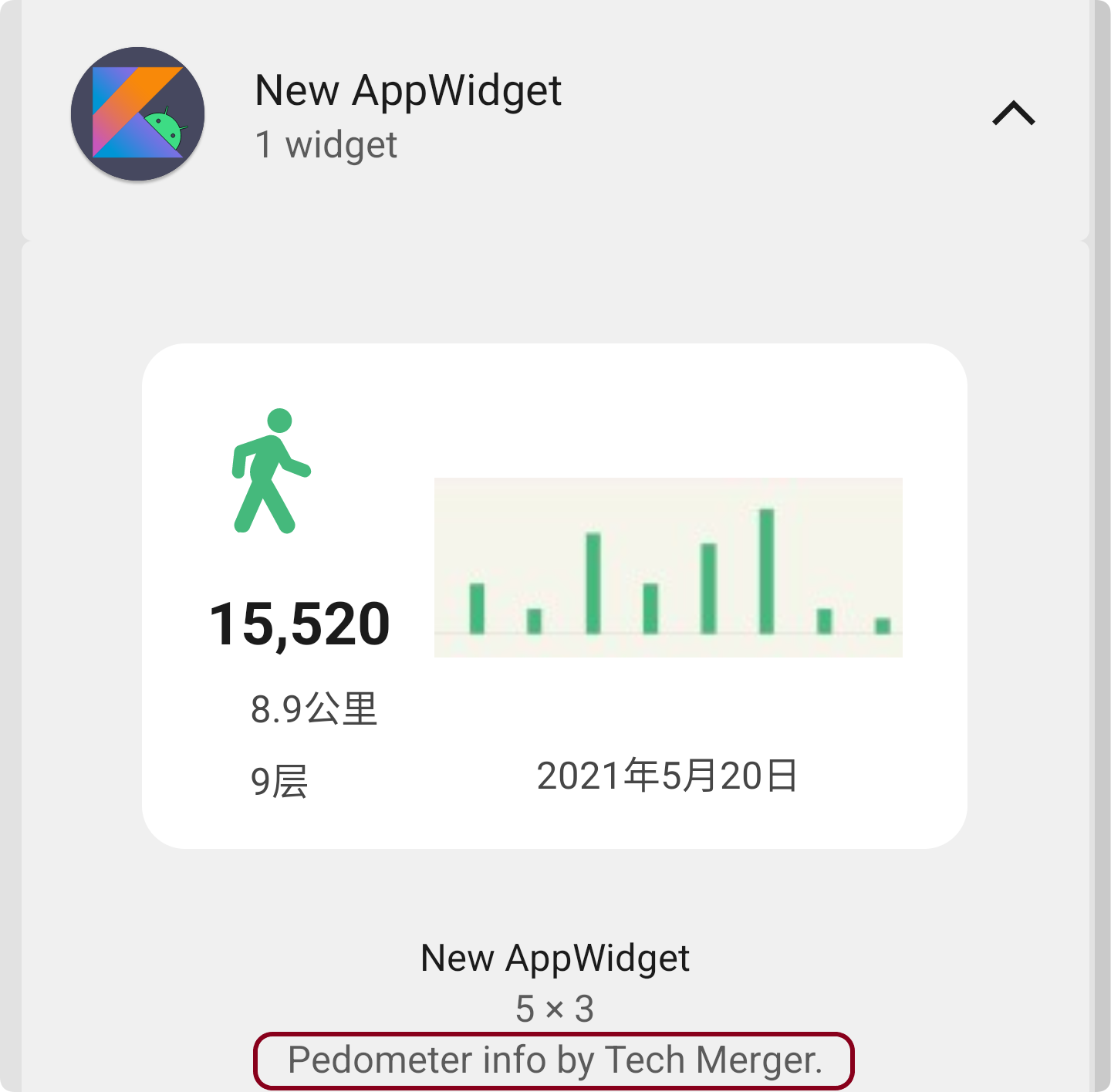

4.2 添加预览说明

description属性则可以在小组件预览的下方展示额外的说明，便于用户更好地了解其功能定位。

需要提醒的是description属性并非12新增，但12之前的选择器不支持展示这个说明。

5. 支持新的交互控件

之前的小组件不支持CheckBox等控件，从12开始全面支持CheckBox、Switch和RadioButton三种状态控件。

下面是采用这三种控件的简单效果。

再做个简单的待办事项以更好地说明状态小组件的使用。

// 小组件件布局里指定CheckBox控件即可
<LinearLayout …
android:layout_width=“match_parent”
android:layout_height=“match_parent”
android:orientation=“vertical”
android:theme=“@style/Theme.AppWidget.AppWidgetContainer”>

…

如果将同样的代码运行到11上，则会显示加载失败。

日志

AppWidgetHostView: Error inflating AppWidget AppWidgetProviderInfo(UserHandle{0}/ComponentInfo{com.example.splash/com.example.splash.widget.TodoListAppWidget}): android.view.InflateException: Binary XML file line #13 in com.example.splash:layout/widget_todo_list: Binary XML file line #13 in com.example.splash:layout/widget_todo_list: Error inflating class android.widget.CheckBox

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CZ7PVPRK-1651208948180)(https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/6d376ddda9a24165a1d5f097065829c1~tplv-k3u1fbpfcp-zoom-1.image)]

文本内容不确定的话，可以通过代码动态地控制文本，同时还可以监听用户的选择事件。

比如我们要展示Android开发者如今要学习的三座大山，选中的时候弹出Toast。

private fun updateAppWidget(…) {
val viewId1 = R.id.checkbox_first
val pendingIntent = PendingIntent.getBroadcast(…)

val rv = RemoteViews(context.packageName, R.layout.widget_todo_list)
rv.apply {
// 设置文本
setTextViewText(viewId1, context.resources.getString(R.string.todo_list_android))
…

// 设置CheckBox的默认选中状态
setCompoundButtonChecked(viewId1, true)

// 监听相应的CheckBox的选中事件
setOnCheckedChangeResponse(
viewId1,
RemoteViews.RemoteResponse.fromPendingIntent(pendingIntent)
)
}
appWidgetManager.updateAppWidget(appWidgetId, remoteViews)
}

override fun onReceive(context: Context?, intent: Intent?) {
…
val checked = intent.extras?.getBoolean(RemoteViews.EXTRA_CHECKED, false) ?: false
val viewId = intent.extras?.getInt(EXTRA_VIEW_ID) ?: -1

Toast.makeText(
context,
“ViewId : $viewId’s checked status is now : $checked”,
Toast.LENGTH_SHORT
).show()
}

6. 便捷地配置尺寸

12针对小组件的尺寸配置环节也进行了改进，更加便捷。

6.1 精确的尺寸

在已有的minWidth、minResizeWidth等属性以外，新增了几个属性以更便捷地配置小组件的尺寸。

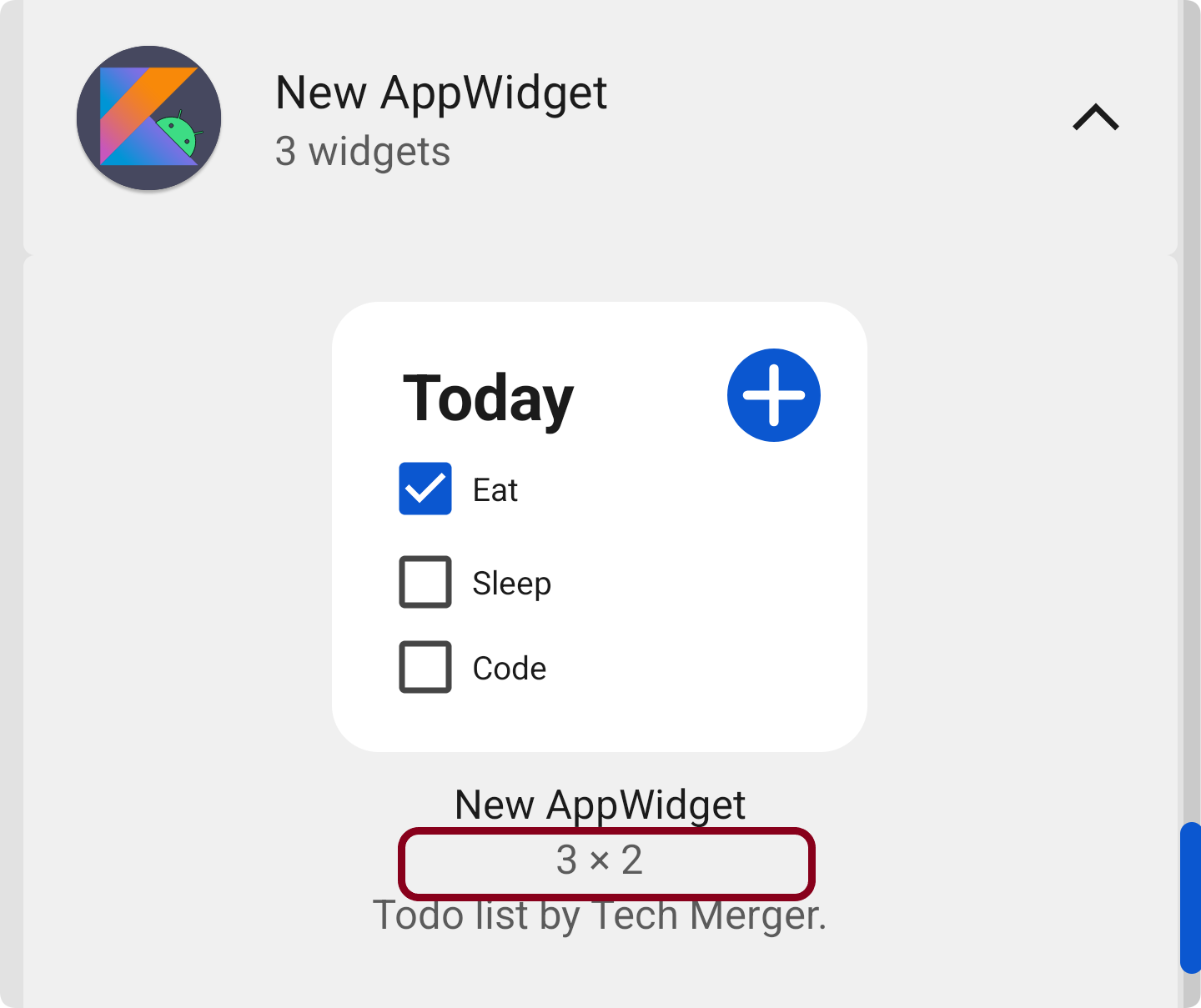

• targetCellWidth和targetCellHeight：占据Launcher上Cell的宽高格数，用以替代minWidth和minHeight。事实上Launcher是以Cell的单位来展示小组件的，所以直接指定Cell数显然更合理
• maxResizeWidth和maxResizeHeight: 配置Launcher上允许配置的最大尺寸，弥补minResizeWidth和minResizeHeight的不足

<appwidget-provider
…
android:targetCellWidth=“3”
android:targetCellHeight=“2”
android:maxResizeWidth=“250dp”
android:maxResizeHeight=“110dp”>

6.2 灵活调节尺寸

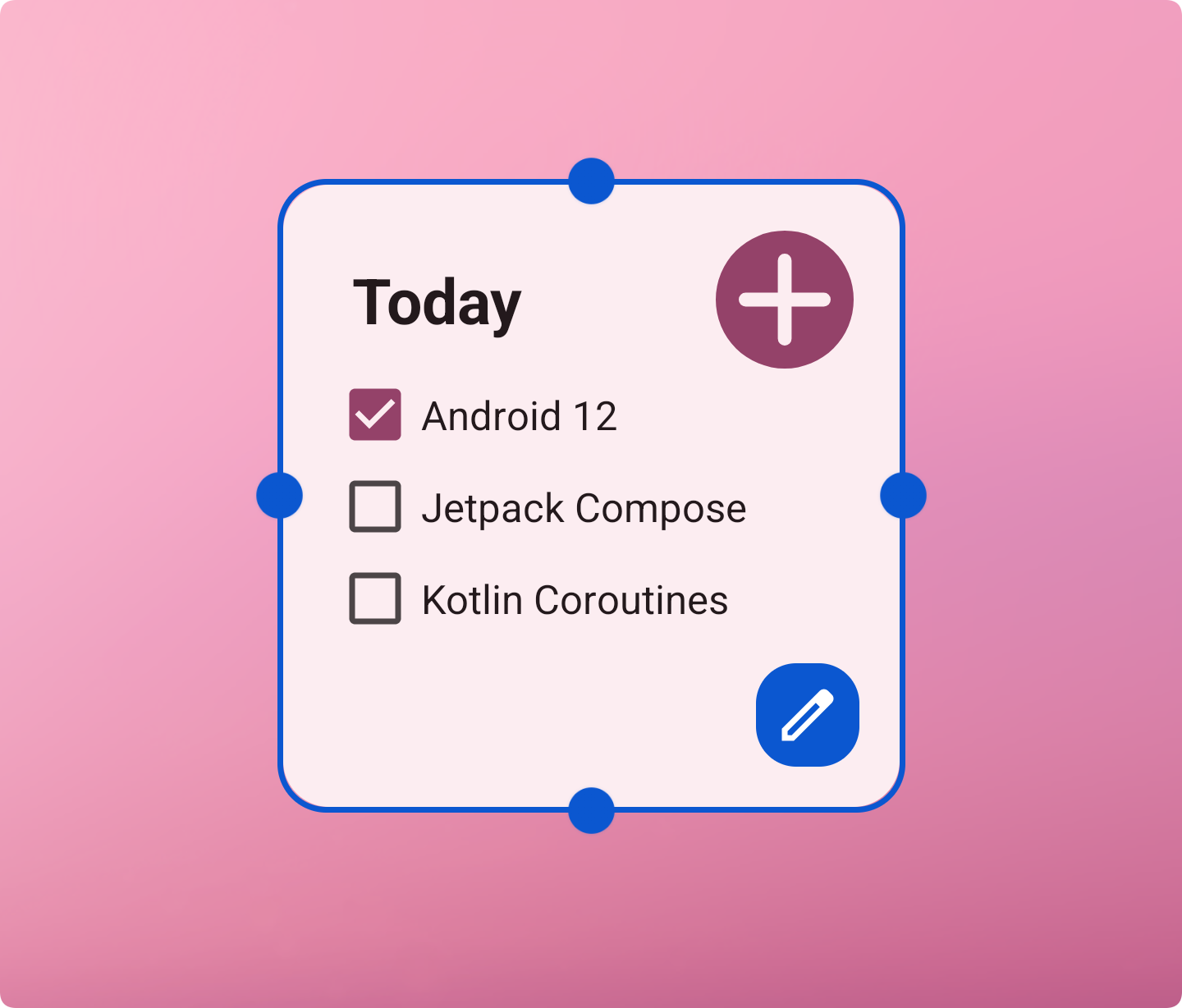

iOS上添加小组件后尺寸就固定了，不支持调节。而Android 12上小组件在长按后即可灵活调节。

想要支持这个特性只需要给widgetFeatures属性指定reconfigurable值即可。

The reconfigurable flag was introduced in Android 9 (API level 28), but it was not widely supported in launchers until Android 12.

事实上这个属性早在Android 9的时候就引入了，但官方说从S开始才全面支持。我在11版本的Pixel Launcher上发现已经可以直接调节尺寸了，不知道官方的意思是不是别的Launcher并不支持。

6.3 采用默认配置

configure属性可以在小组件展示之前启动一个配置画面，供用户选择小组件所需的内容、主题和风格等。

如果想让用户快速看到效果，即不想展示这个 《Android学习笔记总结+最新移动架构视频+大厂安卓面试真题+项目实战源码讲义》无偿开源 徽信搜索公众号【编程进阶路】 画面的话，只要在widgetFeatures里指定新的configuration_optional值即可。

<appwidget-provider
…
android:configure=“com.example.appwidget.activity.WidgetConfigureActivity”
android:widgetFeatures=“reconfigurable|configuration_optional”>

后面改主意了又想替换配置的话，可以长按小组件找到配置的入口。

一是小组件右下方的编辑按钮，二是上方出现的Setup菜单，这在以前的版本上是没有的。

7. 高效地控制布局

小组件内容较多的时候，为了展示的完整往往会给它限定Size，这意味着只有Launcher空间足够大小组件才能成功放置。当Launcher空间捉急的时候就尴尬了，用户只能在移除别的小组件和放弃你的小组件之间做个抉择。

免除这种困扰的最佳做法是在不同的Size下采用不同的布局，对展示的内容做出取舍。即Size充足的情况下提供更多丰富的内容，反之只呈现最基本、最常用的信息。

7.1 响应式布局

之前是如何做到这一需求呢？除了预设各种尺寸的小组件的一般思路以外，通过onAppWidgetOptionsChanged回调也可以控制布局的变化，但往往非常繁琐。

而12上借助新增的RemoteViews(Map<SizeF, RemoteViews> map)API可以大大简化实现过程。在小组件放置的时候就将Size和布局的映射关系告知系统，当Size变化了AppWidgetManager将自动响应更新对应的布局。

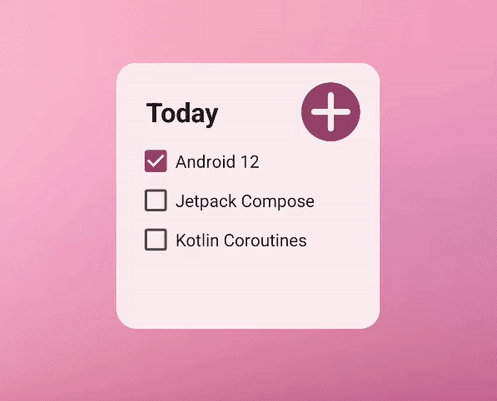

比如待办事项小组件在Size为3x2的时候额外展示添加按钮，2x2的时候只展示事项列表的相应式布局。

代码的实现也简单清晰：

private fun updateAppWidgetWithResponsiveLayouts(…) {
…
// 尺寸够宽的情况下Button才显示
val wideView = RemoteViews(rv)
wideView.setViewVisibility(button, View.VISIBLE)

val viewMapping: Map<SizeF, RemoteViews> = mapOf(
SizeF(100f, 100f) to rv,
SizeF(200f, 100f) to wideView
)

// 将Size和RemoteViews布局的映射关系告知AppWidgetManager
val remoteViews = RemoteViews(viewMapping)
appWidgetManager.updateAppWidget(appWidgetId, remoteViews)
}

好处：

• 免于同一功能提供一堆尺寸小组件的繁琐，减轻选择器的负担
• 实现简单，自动响应

7.2 精确布局

如今移动设备的尺寸、形态丰富多样，尤其是折叠屏愈加成熟。如果响应式布局仍不能满足更精细的需求，可以在Size变化的回调里，获取目标Size对布局进一步的精确把控。

利用AppWidgetManager新增的OPTION_APPWIDGET_SIZES KEY可以从AppWidgetManager里拿到目标Size。

// 监听目标尺寸
override fun onAppWidgetOptionsChanged(…) {
…
// Get the new sizes.
val sizes = newOptions?.getParcelableArrayList(
AppWidgetManager.OPTION_APPWIDGET_SIZES
)

// Do nothing if sizes is not provided by the launcher.
if (sizes.isNullOrEmpty()) {
return
}
Log.d(“Widget”, “PedometerAppWidget#onAppWidgetOptionsChanged() size:${sizes}”)

// Get exact layout
if (BuildCompat.isAtLeastS()) {
ged(…) {
…
// Get the new sizes.
val sizes = newOptions?.getParcelableArrayList(
AppWidgetManager.OPTION_APPWIDGET_SIZES
)

// Do nothing if sizes is not provided by the launcher.
if (sizes.isNullOrEmpty()) {
return
}
Log.d(“Widget”, “PedometerAppWidget#onAppWidgetOptionsChanged() size:${sizes}”)

// Get exact layout
if (BuildCompat.isAtLeastS()) {
