51单片机stc89c52遥控控制宿舍格力空调

落不落几

已于 2024-05-28 21:47:41 修改

阅读量692

点赞数 21

分类专栏：垃圾堆文章标签： 51单片机 c语言

于 2024-05-28 21:41:49 首次发布

本文链接：https://blog.csdn.net/m0_67919491/article/details/139119835

版权

垃圾堆专栏收录该内容

1 篇文章 0 订阅

订阅专栏

简介

stc89c52rc控制宿舍空调，牌子是格力Q力

红外协议

这个协议不同牌子空调各有差异，但大差不差，可以自行去了解。我首先是了解NEC协议（B站江科大红外部分），然后发现空调用的不是这个协议，都是做了改动变成了自己的协议，格力遥控也有各种型号如YAPOF、YBOF等，我使用的应该是比较简单通用的一个。

参考了网上的各种文章大致了解了这个协议。内容如下：（如有错误还请指正）

通过38kHz（可能不一定38，接近38都行，没确切说法）红外（波长是940mm来着）发送信号。

顺序结构：

1.起始码（9000us方波+4500us空闲）//这里的方波就是38kHz，占空比我用的50%，可以使用，有人说30%占空比，可以花几块钱买个遥控器自己看看波形（我是买了红外发射接收、遥控器和逻辑分析仪），空闲就是没频率。

2.35位byte数据 //4个字节，多出来的三位是固定的010；

//发0： 600us方波+600us空闲发1：600us方波+1600us空闲

//这600us也不是绝对的，看到很多文章各种各样的时间都有，不必太纠结，我是选了个比较方便实现的。

3.连接码（600us方波+20 000us空闲）

4.32位byte数据 //4字节数据（数据的发送在我看来是地位先发的）

5.结束码（600us方波+空闲） //可以发个0或者1。

大致是这样，可能有出入的地方但不影响。

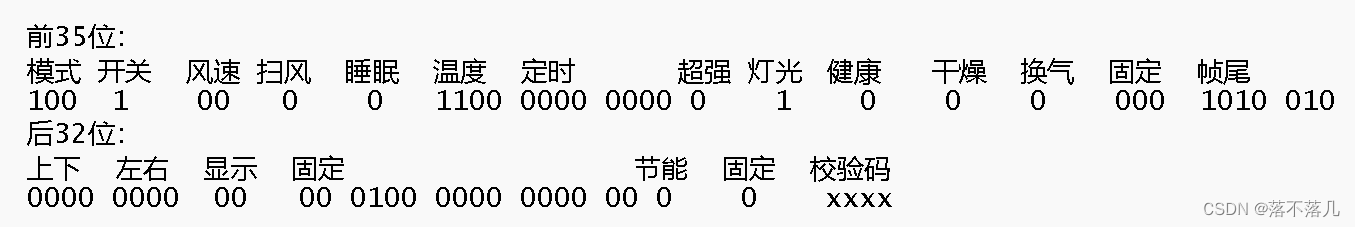

数据含义: (按发送顺序来看)

至于那几个固定段内容是否统一这个我不清楚，至少我这个能识别出来。

下面是我的初始数据：

unsigned char Data1[5] = {0x09,0x09,0x20,0x50,0x02};
unsigned char Data2[4] = {0x00,0x20,0x00,0xE0};
//模式制冷，空调开，风速自动，温度25°，灯光开。

目前只能简单的打开空调，算是迈出了第一步。

现在实现了阶段性的功能，项目告一段落，现在展示一下功能：

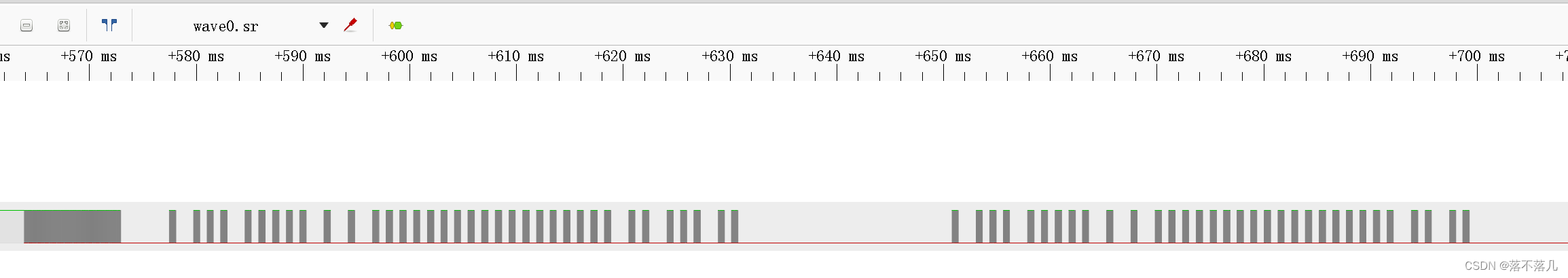

放个发射的波形给大家看看：

黑色的是38kHz方波比较密看不清。

软件部分

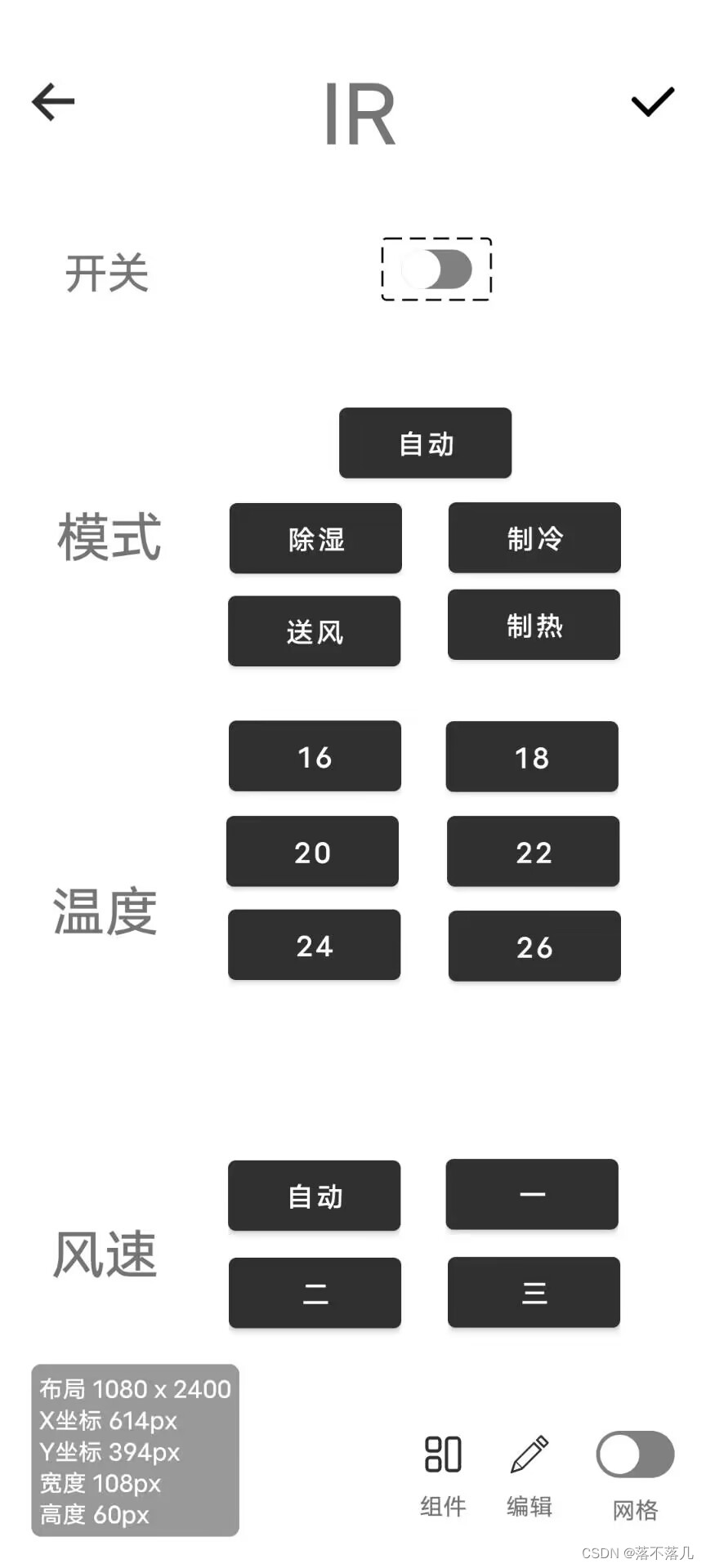

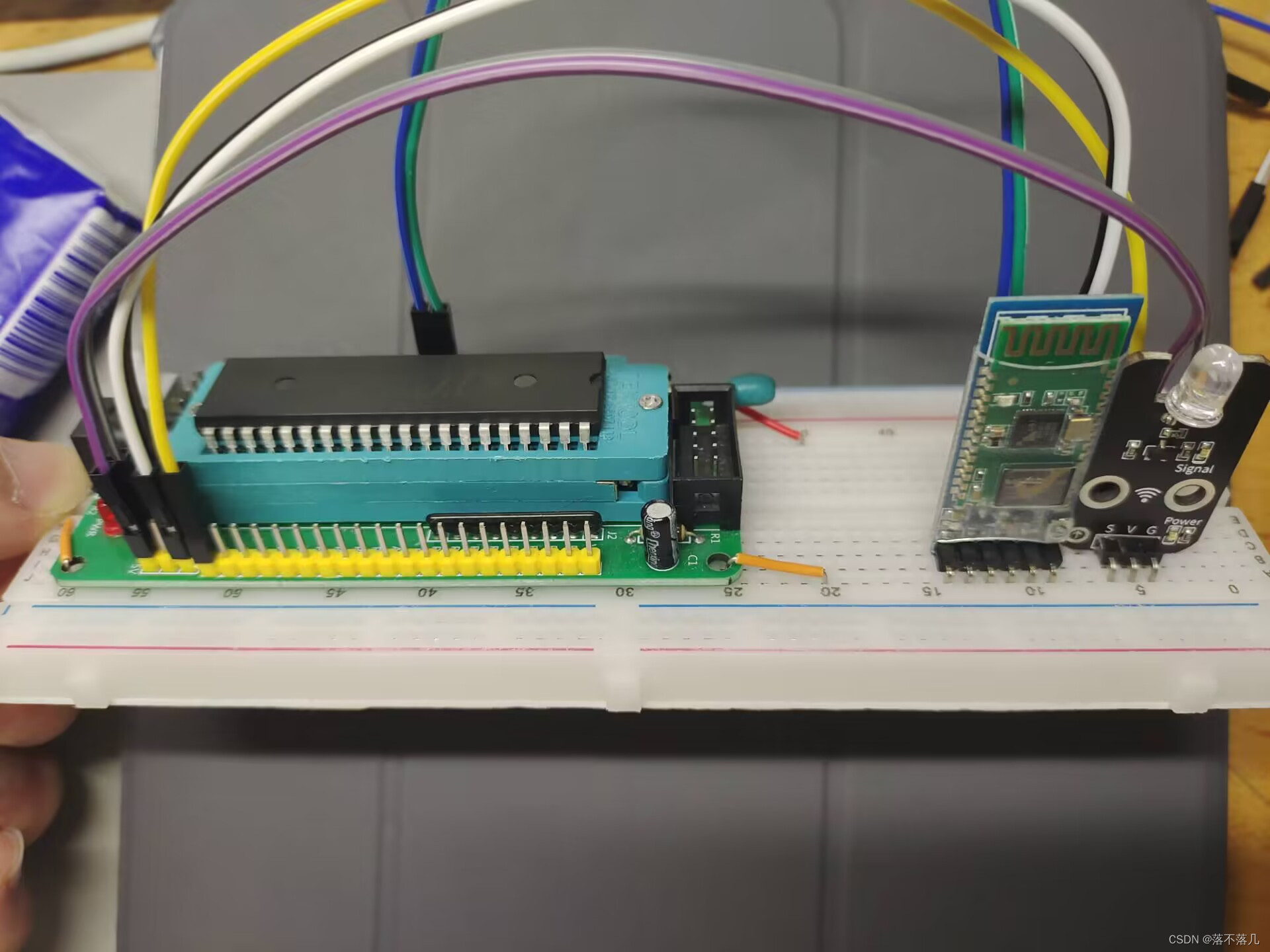

stc89c52rc 使用了它的三个定时器，搞来搞去搞得还比较恼火，Timer0定时方波38kHz，Timer1给方波持续时间计时（9000us、600us），Timer2实现串口通信（9600、1停止位、无校验）然后给串口套了个蓝牙（白嫖来的不用白不用）。晶振11.0592MHz。

至于为啥要用这么多定时器，我也不想的，刚开始做的时候只用了一个定时器来实现波形，结果发现波形频率怎么也上不来，后来才知道是因为时钟频率还是不够，用C语言在中断函数里随便写几行时间就超限了，所以频率上不来；后来就改成用两个定时器了，一个翻转一个计时。

只展示一点点：

//main函数，可能还存在一定问题，只控制了这几个常用的功能
int main(void)
{
    Uart_Init();
    IR_Init();
    while(1)
    {
        if(ReceiveFlag)
        {
            ReceiveFlag = 0;
            Uart_SendByte(ReceiveByte);        //发送一个字节，高位表示选项匹配
                                               //低位是要修改的数据，实现的比较简陋
            if((ReceiveByte & 0xF0) == 0x20)   //开关
            {
                Data1[0] &= 0xF7;
                Data1[0] |= (ReceiveByte & 0x08);
            }
            else if((ReceiveByte & 0xF0) == 0x40)   //温度
            {
                Data1[1] &= 0xF0;
                Data1[1] |= (ReceiveByte & 0x0F);
            }
            else if((ReceiveByte & 0xF0) == 0x10)   //模式
            {
                Data1[0] &= 0xF8;
                Data1[0] |= (ReceiveByte & 0x07);
            }

            else if((ReceiveByte & 0xF0) == 0x30)   //风速
            {
                Data1[0] &= 0xCF;
                Data1[0] |= ((ReceiveByte & 0xF3)<<4);
            }
            Data2[3] &= 0x0F;
            Data2[3] |= ((Data1[0] + Data1[1] + 0x0C) <<4);
            IR_SendCommand();
        }
    }
}

本人只是个菜鸟，有什么问题都欢迎提出来，下面是工程链接可以参考参考没写啥注释

落不落几/IR Gitee

https://www.alipan.com/s/75pE61UzmLE aliyun
