各电子元件原理

一、压敏电阻

1、原理

压敏电阻器是一种具有瞬态电压抑制功能的元件，可以用来代替瞬态抑制二极管、齐纳二极管和电容器的组合。压敏电阻可以对IC及其他设备的电路进行保护，防止因为静电放电、浪涌及其他瞬态电流而造成的损坏。使用时只需将压敏电阻并接在电路上，当电压瞬间高于某一数值时，压敏电阻阻值迅速下降，导通大电流，由保险管检测到并断路。当电压低于压敏电阻工作电压时，压敏电阻阻值极高，近乎开路，因而不会影响到电路的正常工作。

2、应用

二、热电偶与热敏电阻

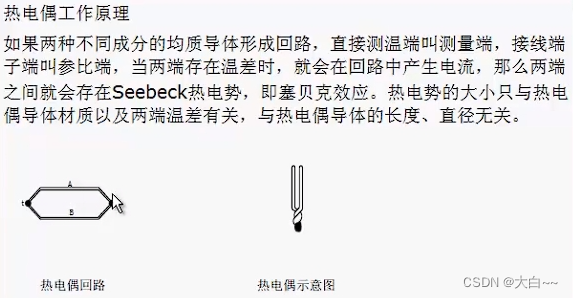

1、热电偶的工作原理

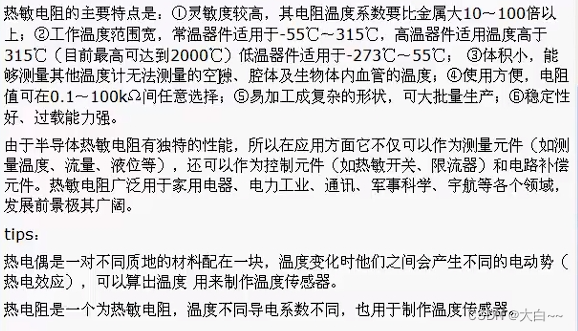

2、热敏电阻的工作原理（正温度系数：PTC 负温度系数NTC）

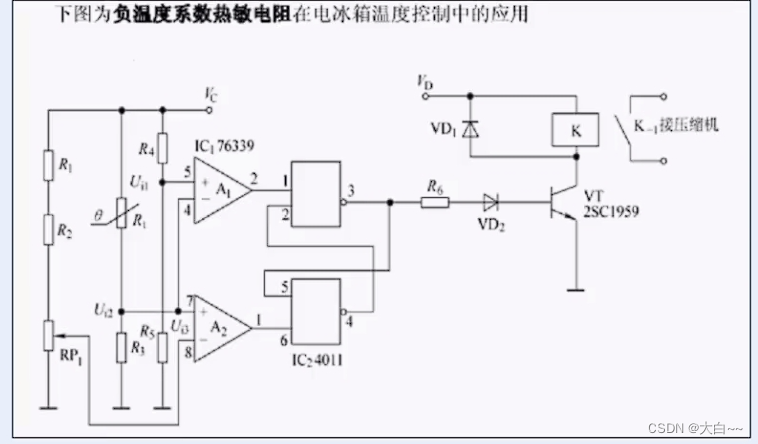

2、应用

压缩机的控制：继电器K < 三极管VT < R6通过的电压是否可以使VT导通。
R1、R2、RP1通过分压Vc来给比较器A2反向输入端一个基准值。
热敏电阻R1、R3分压给A2同向输入端，与A1的反向输入端电压相同。
R4、R5分压给A1同向输入端。
通过温度控制Ui2的电压改变输出。
IC 4011：与非门。
当温度升高，热敏电阻R1阻值减小，Ui2电压升高，运放的5、8不变，A1输出0、A2输出1.

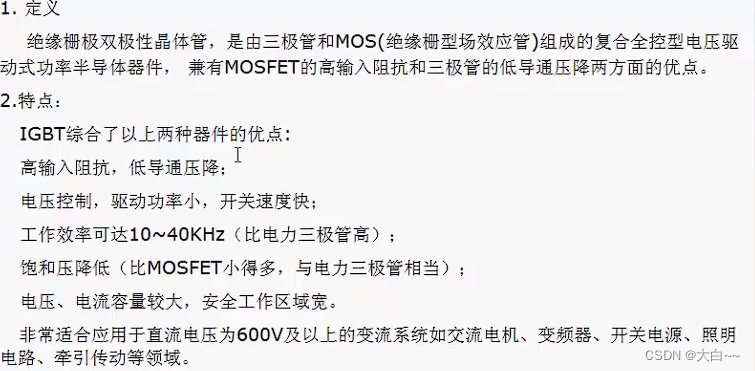

三、IGBT
