【大学物理实验】RL和RC串联电路的稳态特性研究

目录

RL和RC串联电路的稳态特性研究

文章目录

---

RL和RC串联电路的稳态特性研究

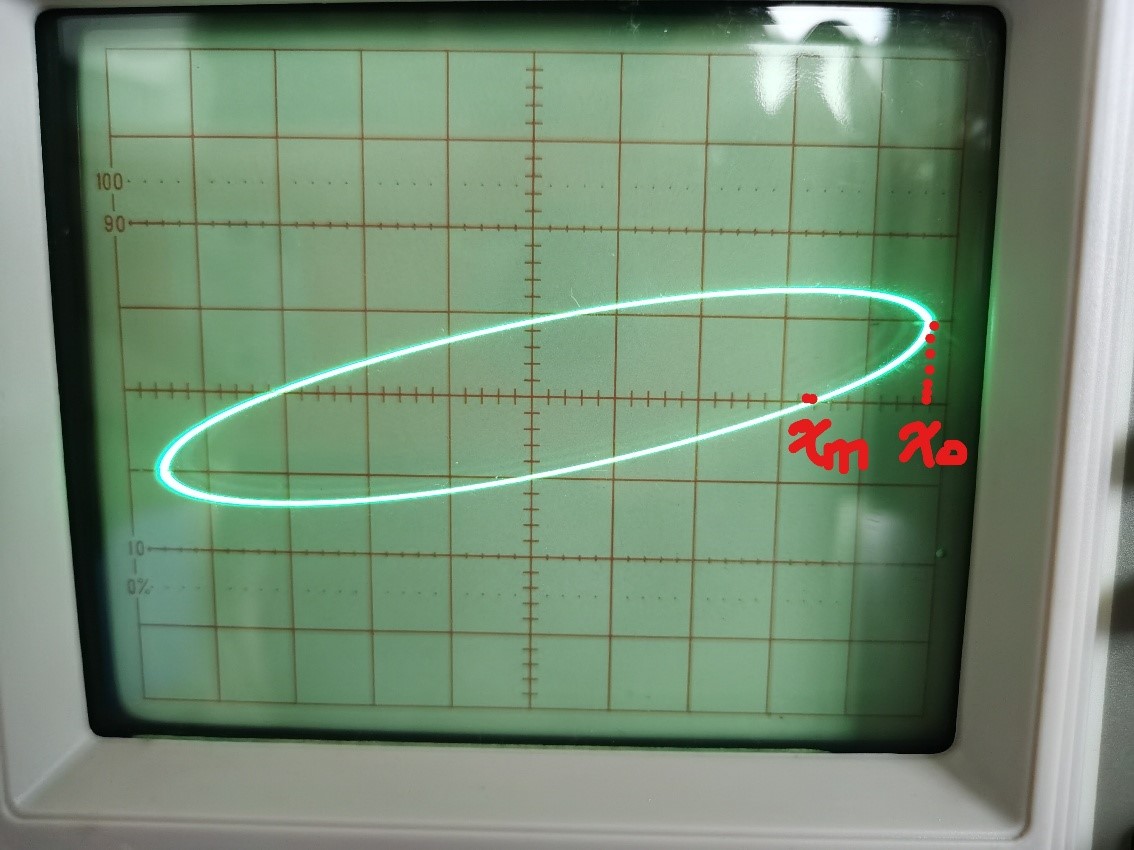

1.在测量RC串联电路的相频特性方法二中，其中x0和xm分别表示什么，下面哪张图是正确的(     )

A.

B.

C.

正确答案： B

2. 选择波形后，调节电源输出幅度使峰峰值为2V，后期在测随UR,UC频率变化时，电源输出电压值还能不能变化了(      )

A. 能

B. 不能

C. 都可以

正确答案： A

3. 示波器显示界面一大格分为(      )小格

A. 2

B. 3

C. 4

D. 5

正确答案： D

4. 测量RC串联电路的相频特性时，如何在示波器上获得李萨如图形(    )

A. 将TIME\DIV旋钮顺时针打到X-Y档

B. 将工作方式（MODE）档打到Y1+Y2档（ADD）

C. 将工作方式（MODE）档打到Y1档（CH1）

正确答案： A

5. 测量RC串联电路的相频特性，为获得回路电压和回路电流的相位差，下列操作中正确的是（    ）

A. 将双踪示波器一个通道接电源两端，另一通道接电容两端，且两通道接地点在线路同一点上B. 将双踪示波器一个通道接电源两端，另一通道接电阻两端，且两通道接地点在线路同一点上C. 将双踪示波器一个通道接电源两端，另一通道接电阻两端，且两通道接地点在可以不在一点上D. 只要接示波器的一个通道到电阻上就可以了

正确答案： B

6. 电压峰峰值与有效值之间满足的换算关系式是：

A.

B.

C.

D.

正确答案： D

7. 用双踪示波器测量时，一个通道监测信号源电压，另一通道测量UR或UC时，两通道的接地点应怎么接(       )

A. 随便接

B. 接地点应接线路同一点

C. 可以位于线路的不同点

正确答案： B

8. 下图输出电压的峰峰值为多少（        ）

A. 1V

B. 2V

C. 3V

D. 4V

正确答案： B

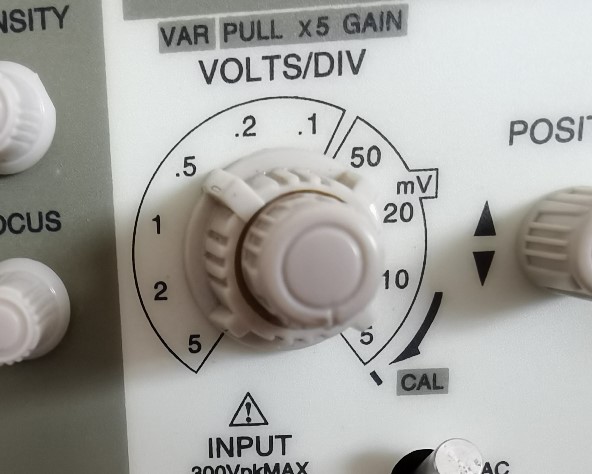

9. 选择波形后，调节电源输出幅度使峰峰值为2V，调节到示波器什么状态正确

A. VOL TS\DIV挡位调节0.5，示波器波形纵向长度为4大格

B. VOL TS\DIV挡位调节0.5，示波器波形纵向长度为2大格

C. VOL TS\DIV挡位调节1，示波器波形纵向长度为4大格

D. VOL TS\DIV挡位调节0.5，示波器波形纵向长度为6大格

正确答案： A

10. 测量RC串联电路稳态特性时，选择什么信号（     ）

A. 正弦波

B. 方波

C. 直流

正确答案： A
