视频请看b站:吃大鱼头

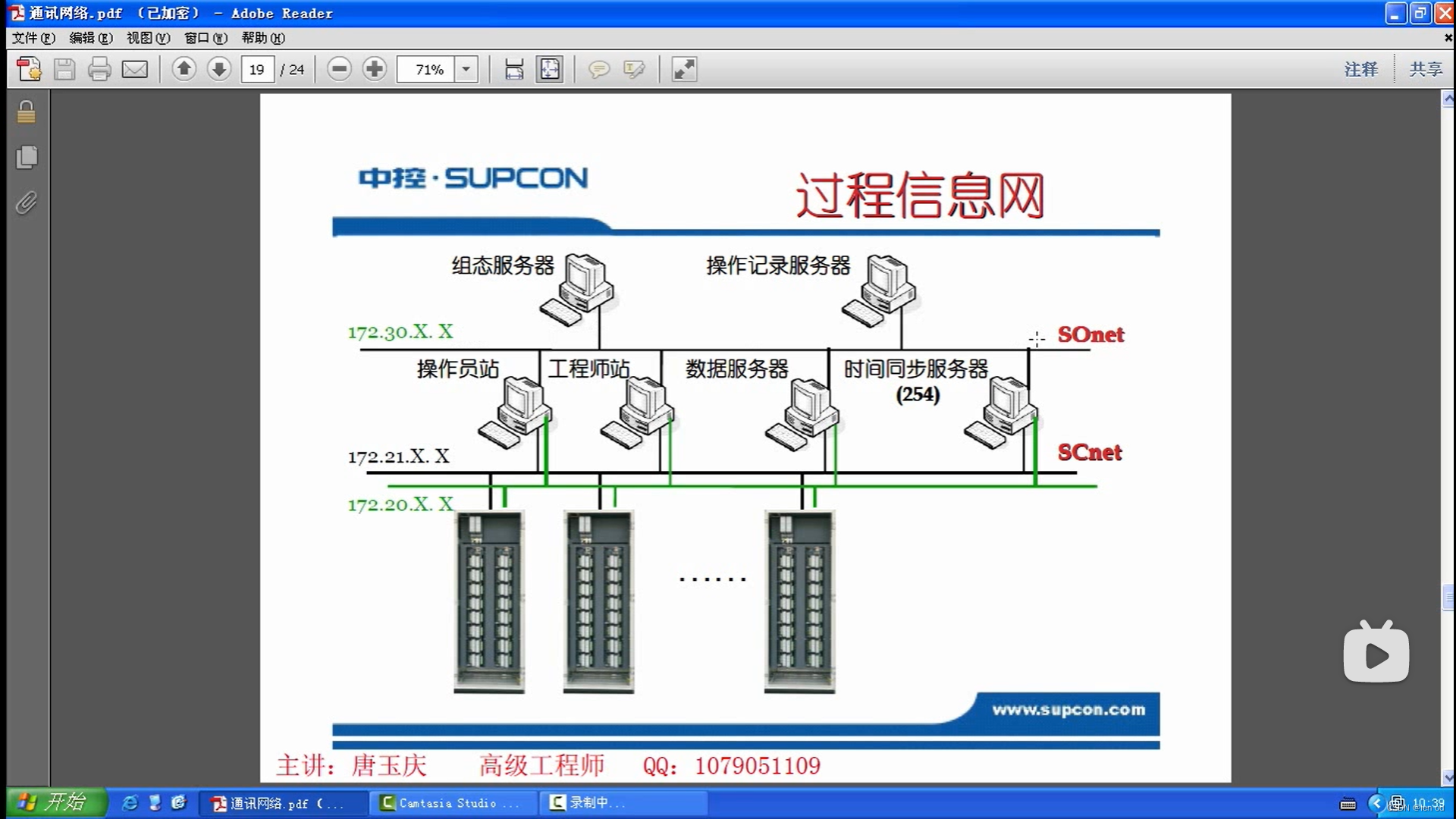

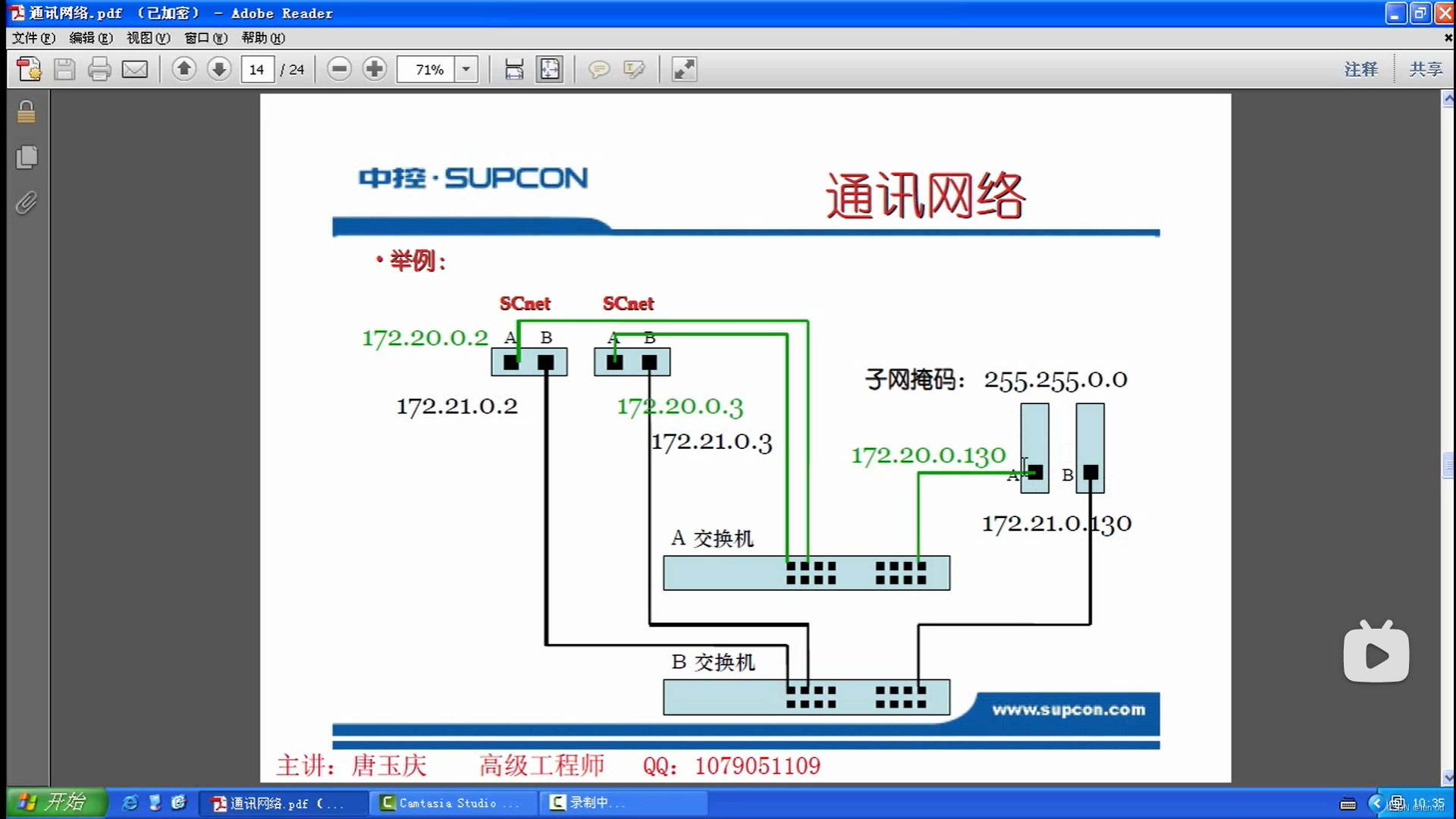

A网,B网有各自的交换机,以此形成冗余网络
A网:172.21.X.X
B网:172.20.X.X
子掩网码:255.255.0.0
(C网:一般用于网络打印机,172.30.X.X)

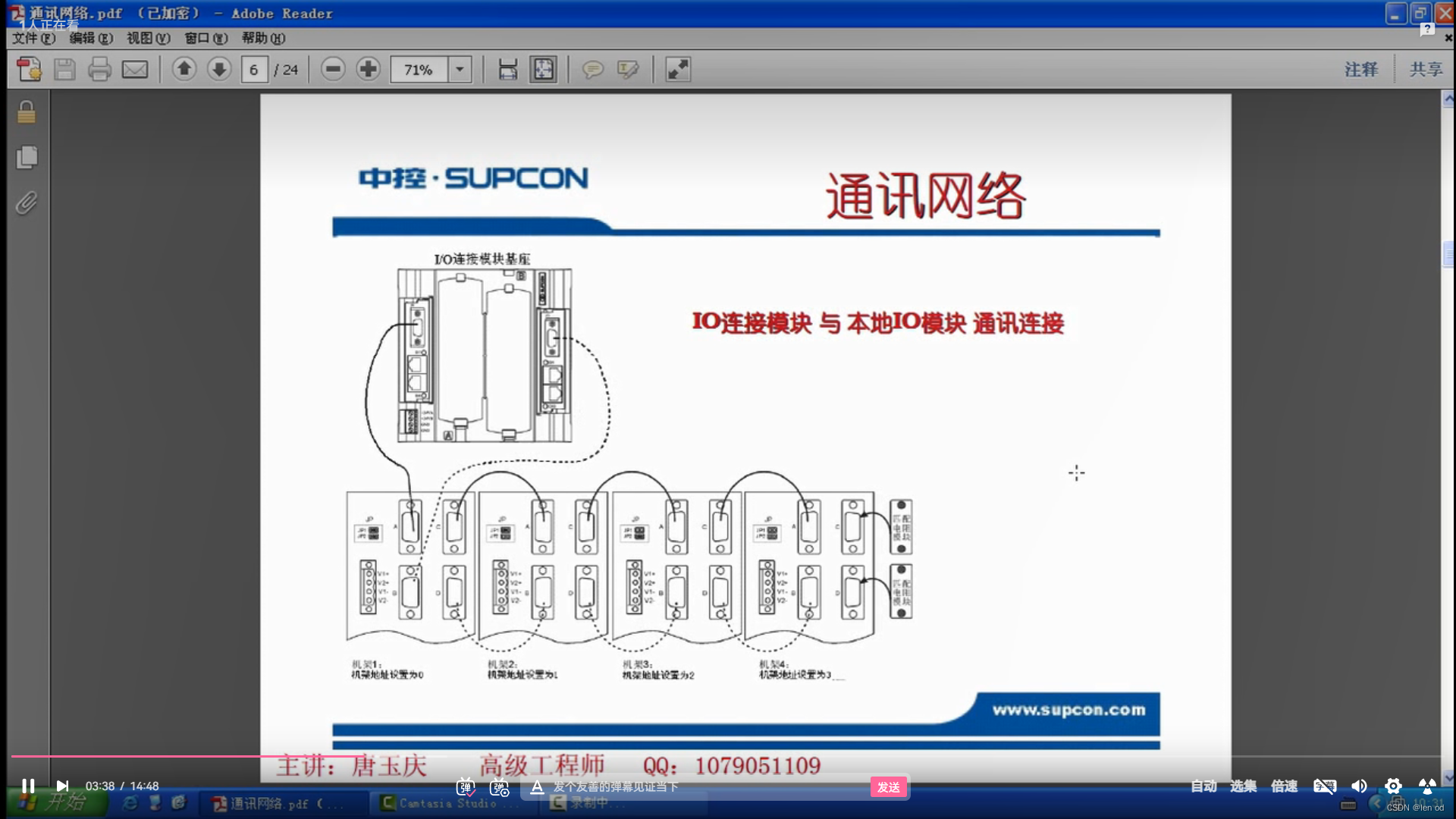

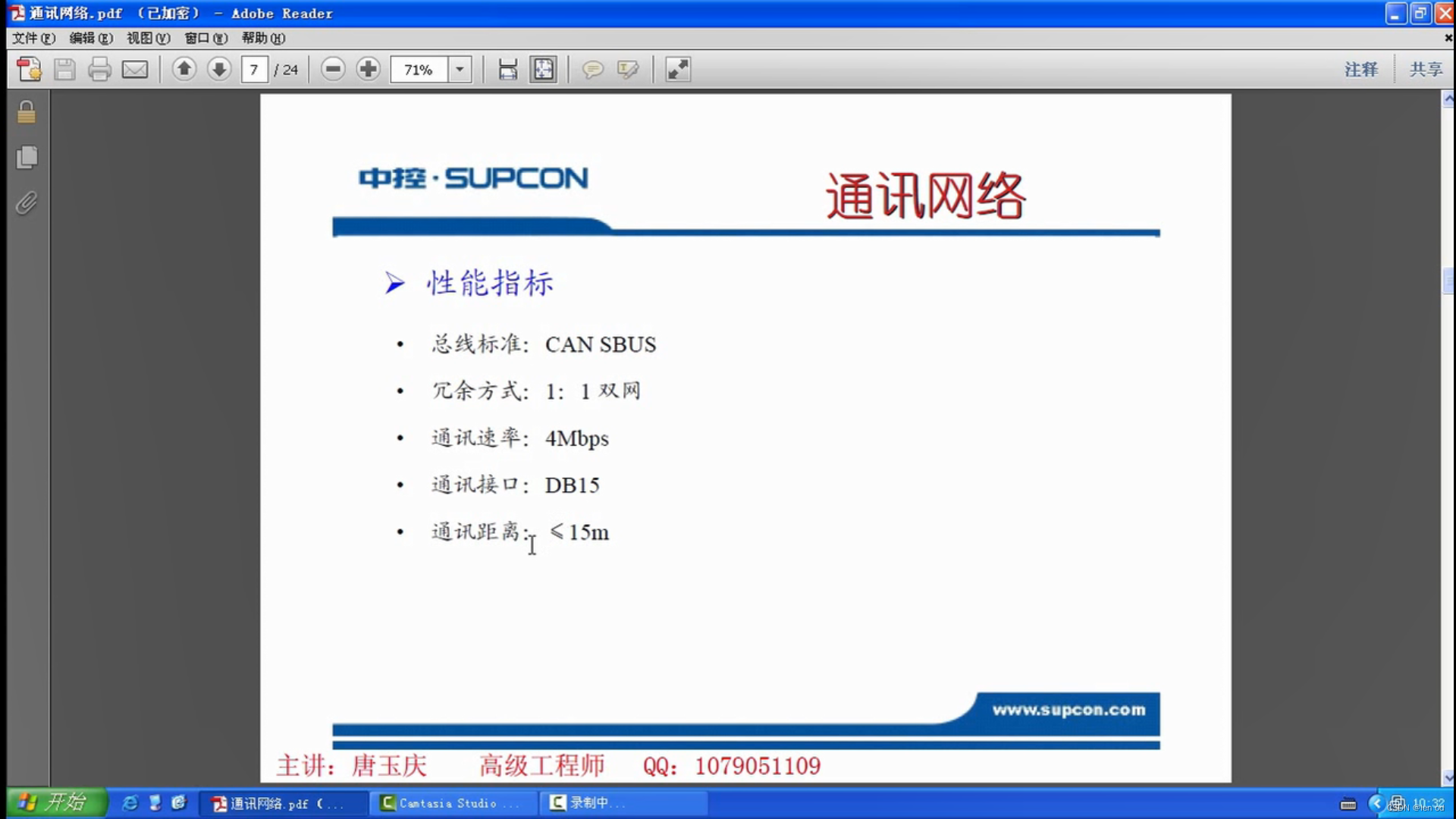

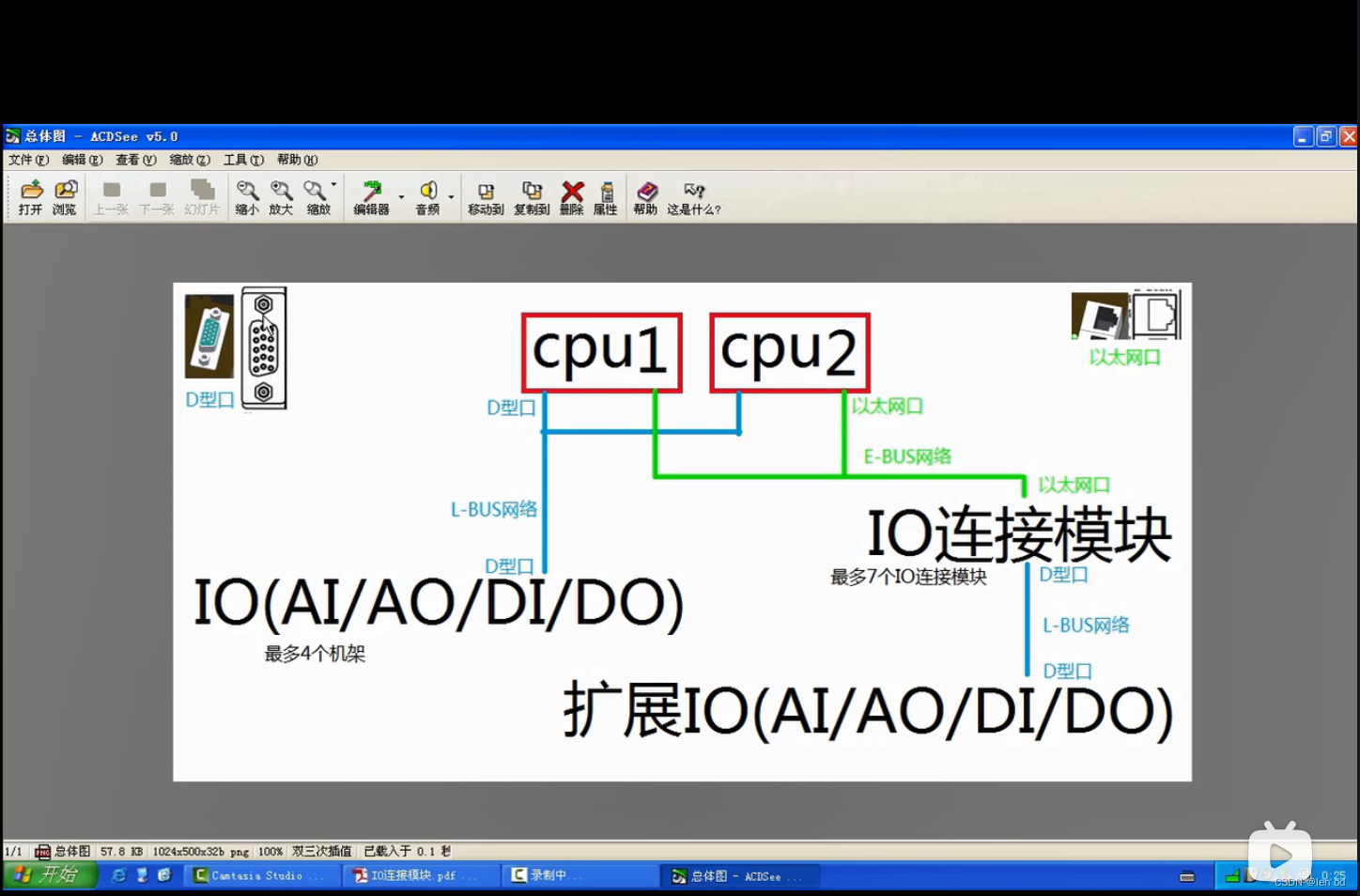

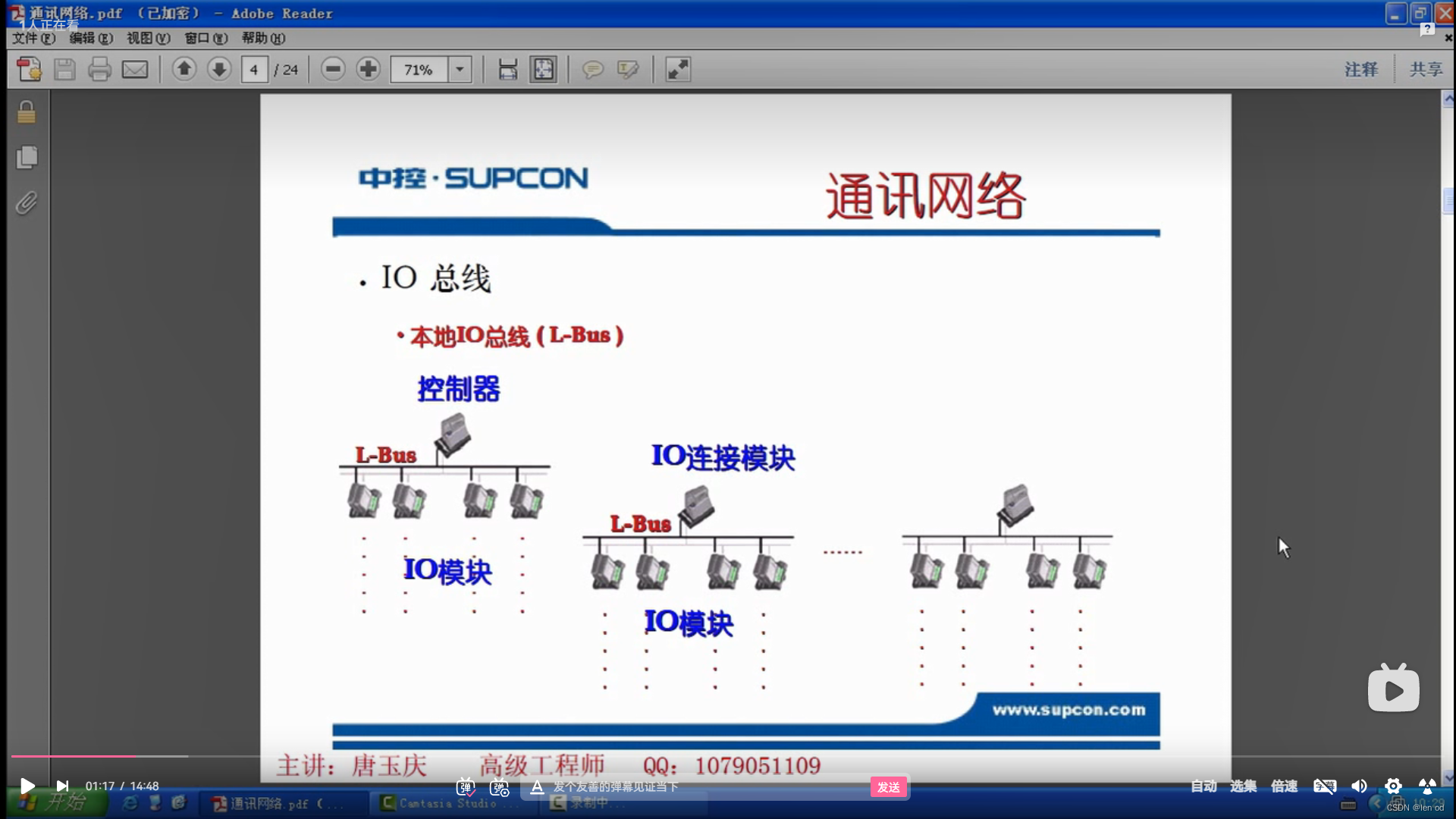

E-BUS:工业以太网(扩展模块时使用) L-BUS:D形口(支持最大四个模块)

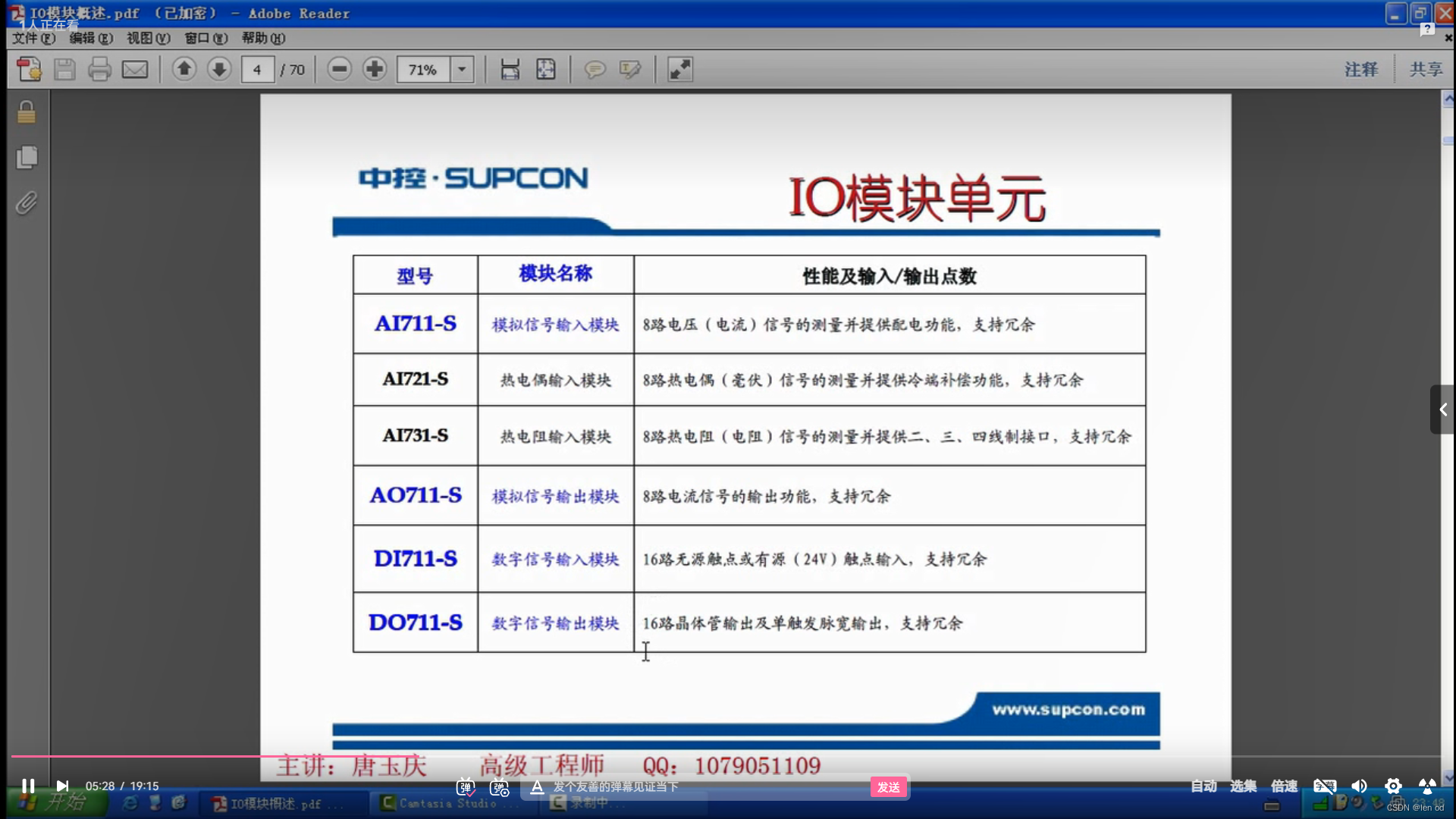

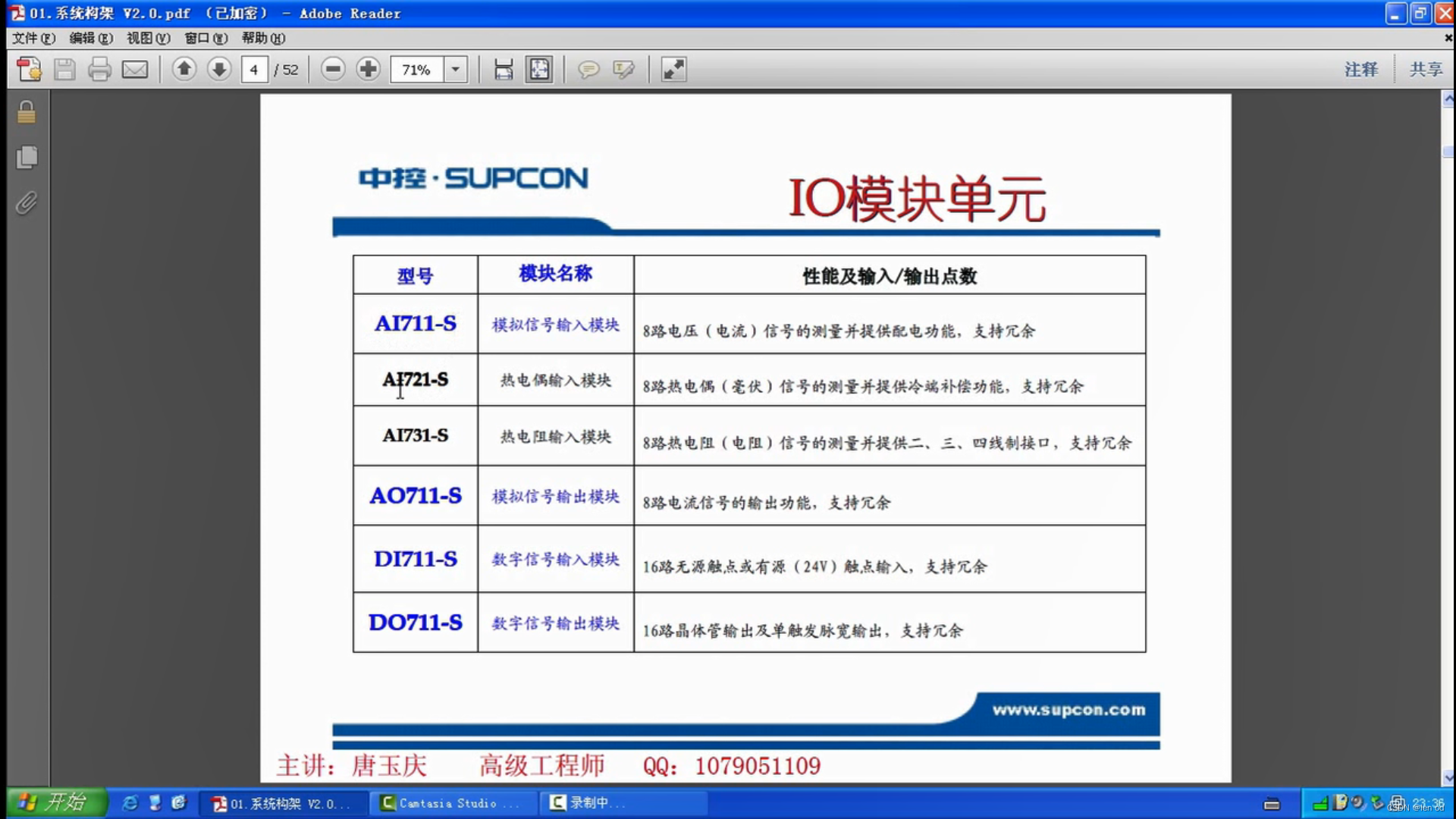

不同型号的控制器有不同的作用,如下:

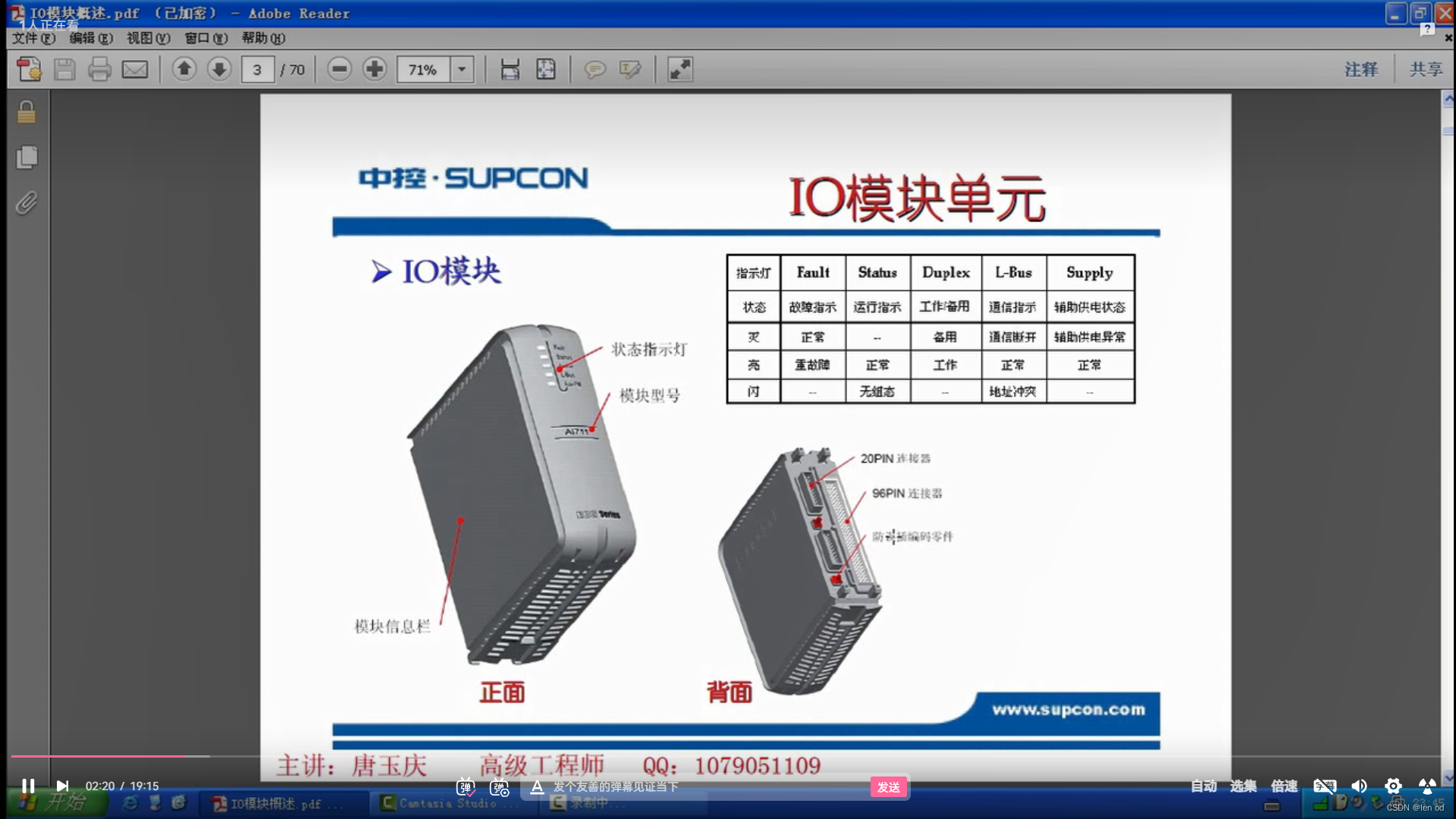

热插拔:(拔出插件时不影响系统运行)

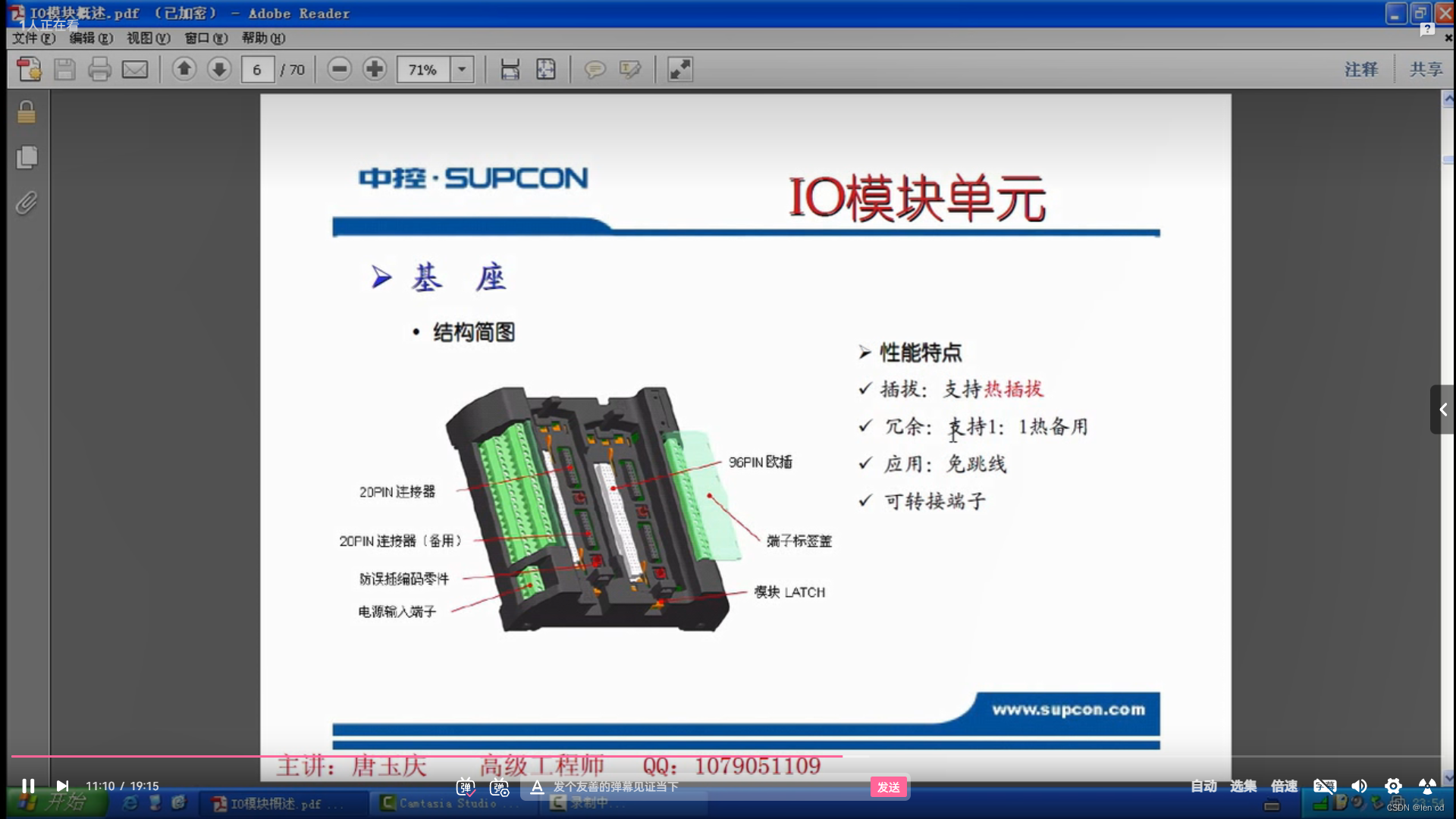

基座有是否冗余的区别

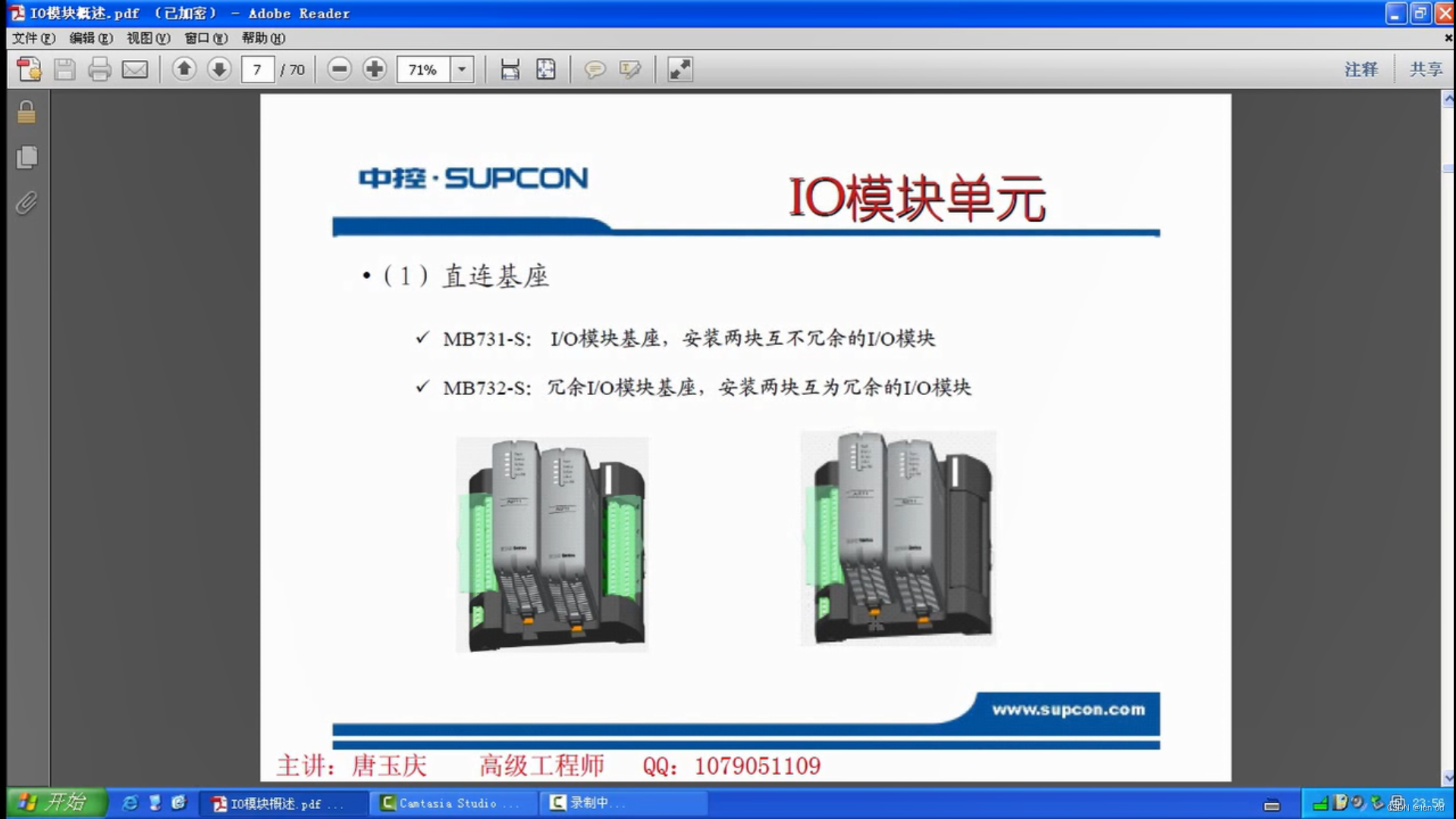

直连基座有端子排

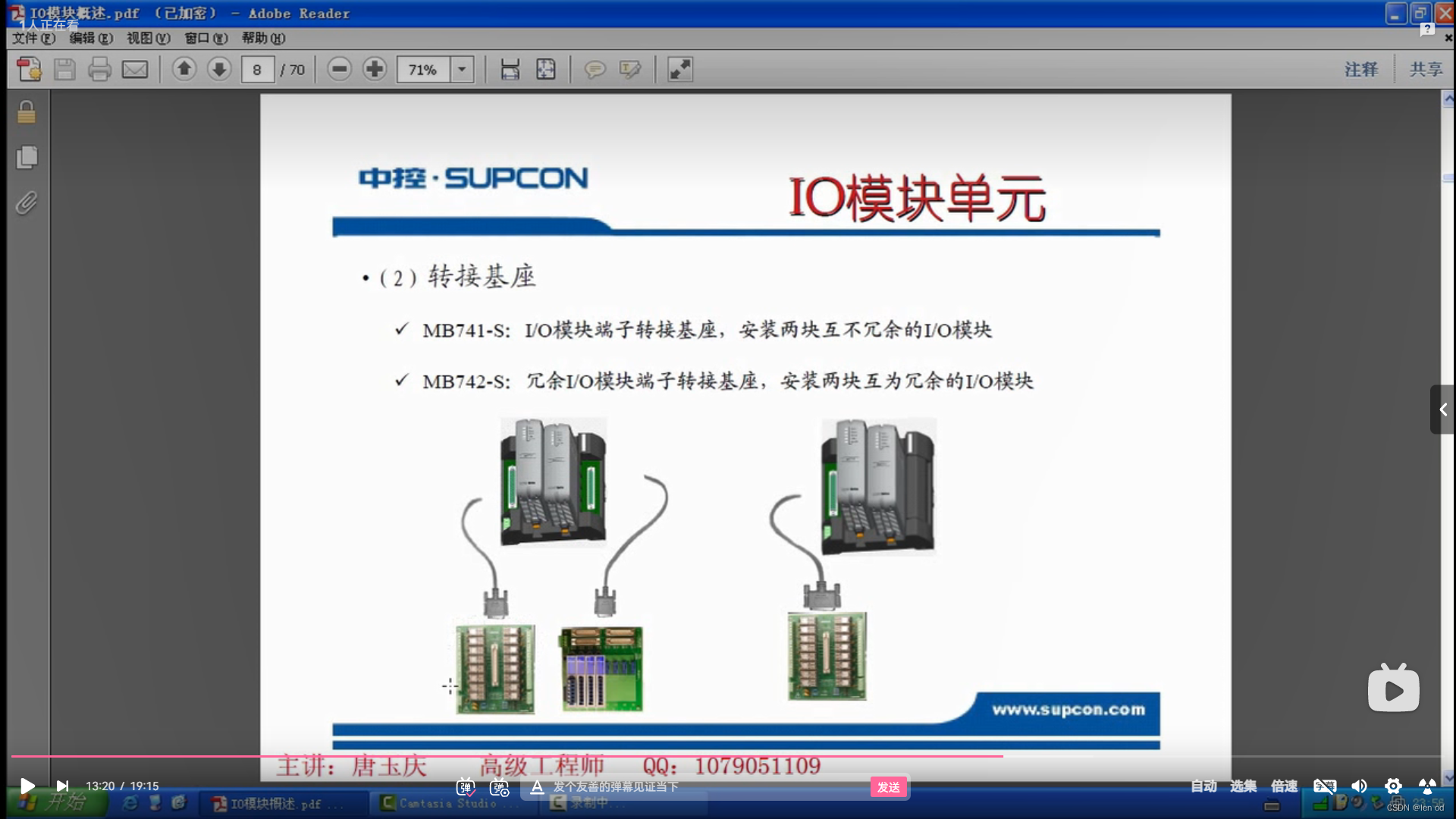

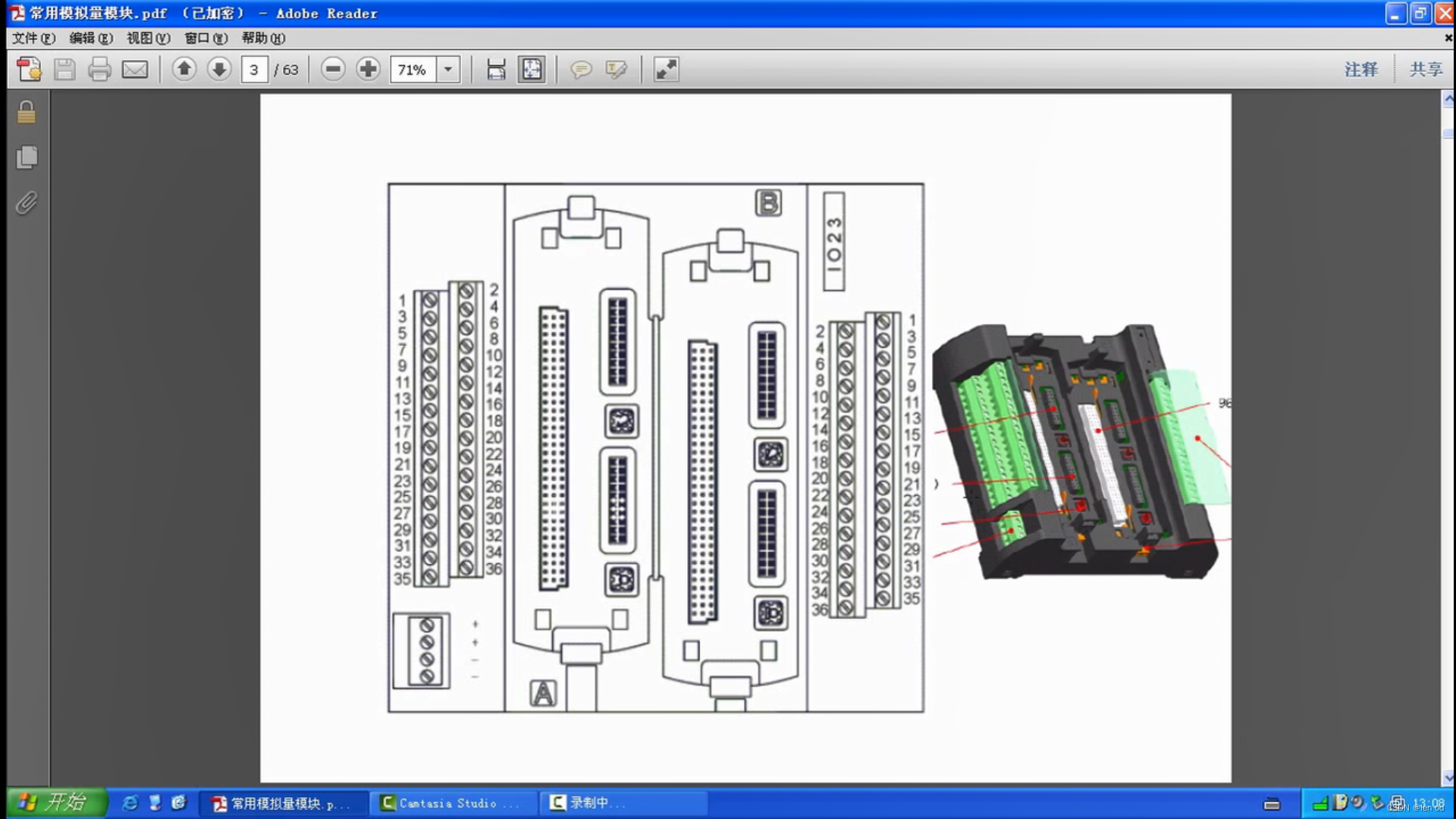

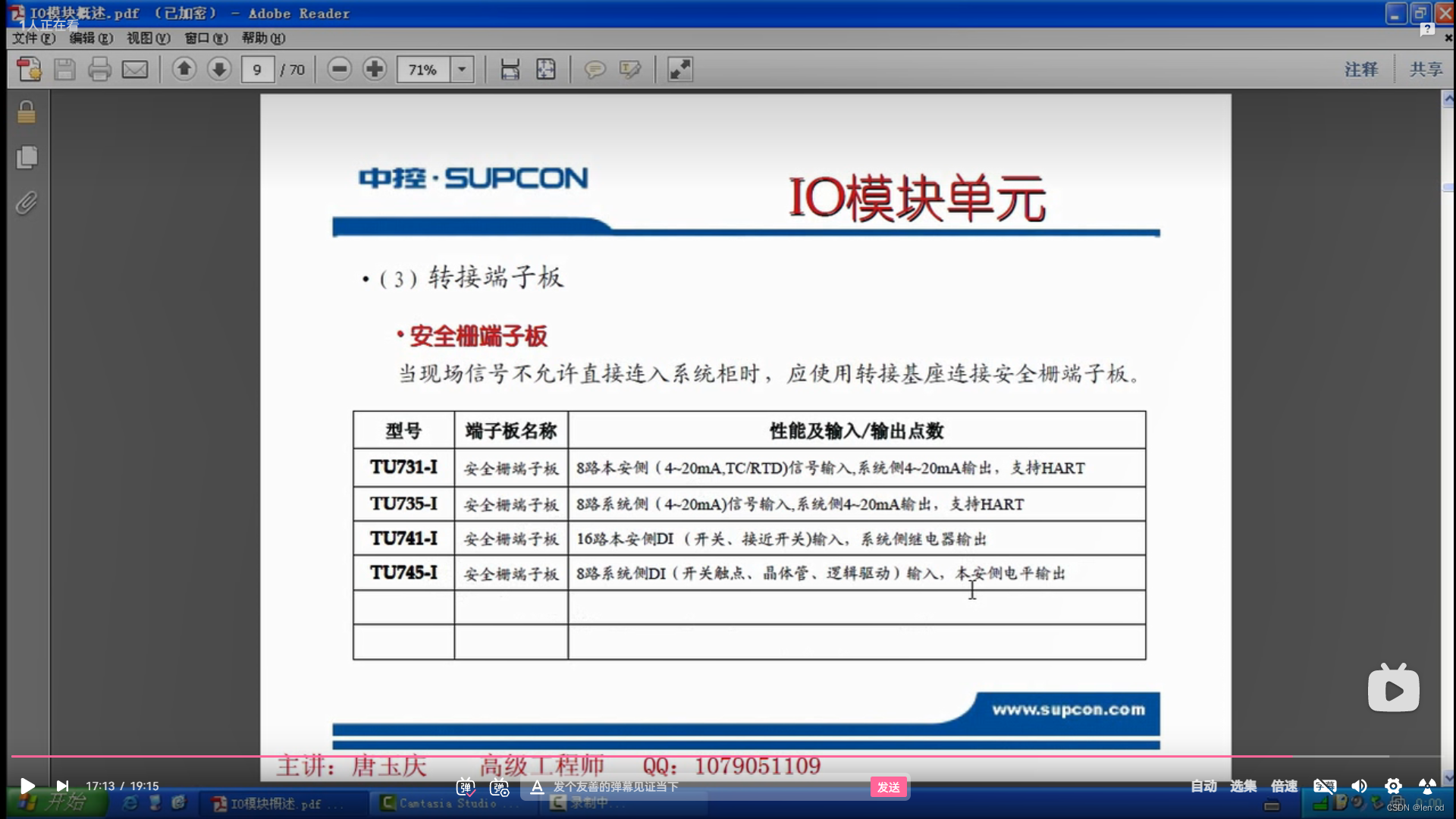

转接基座需要用D形口连接扩展端子板上

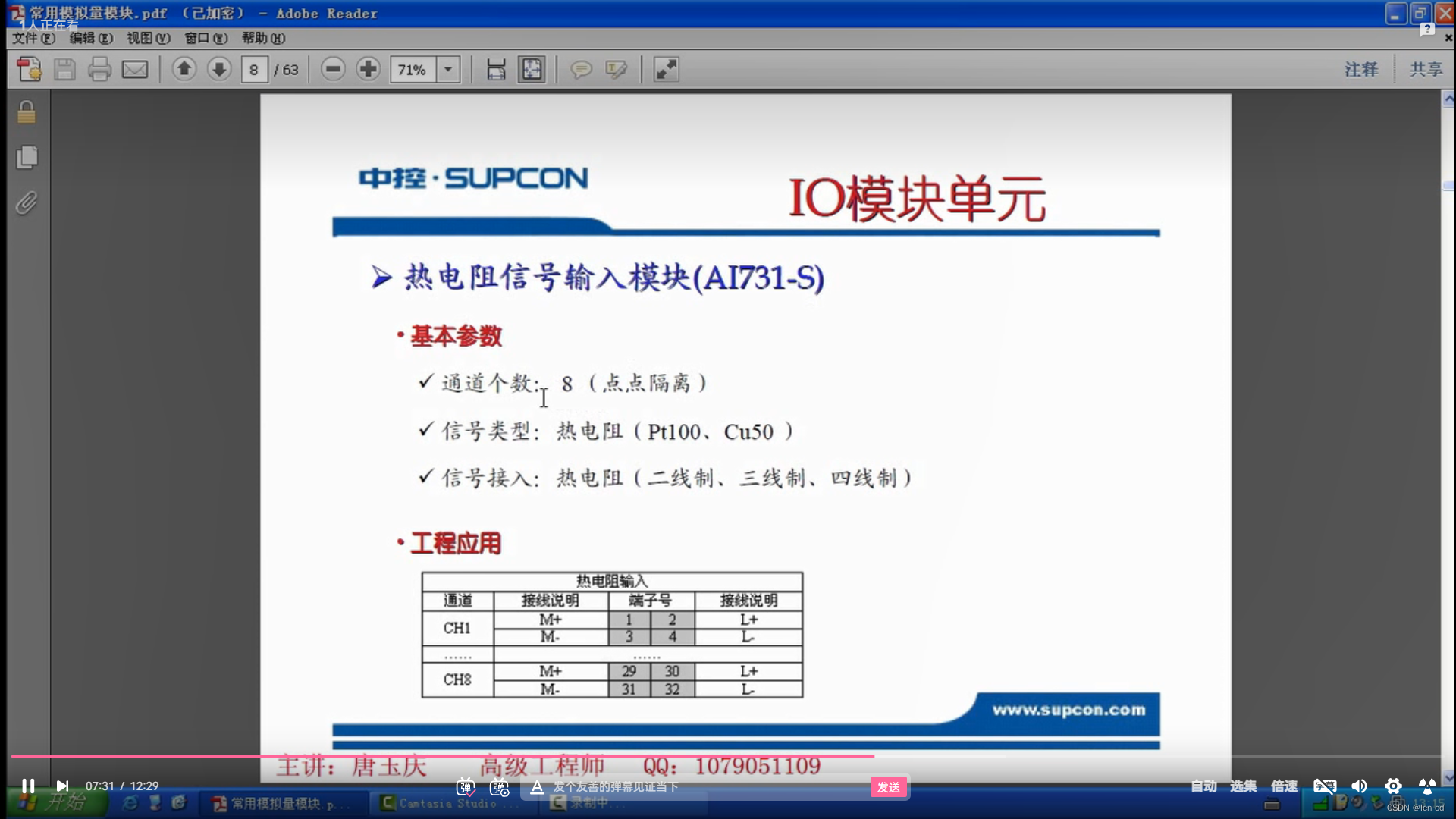

TC:热电偶; RTD:热电阻;

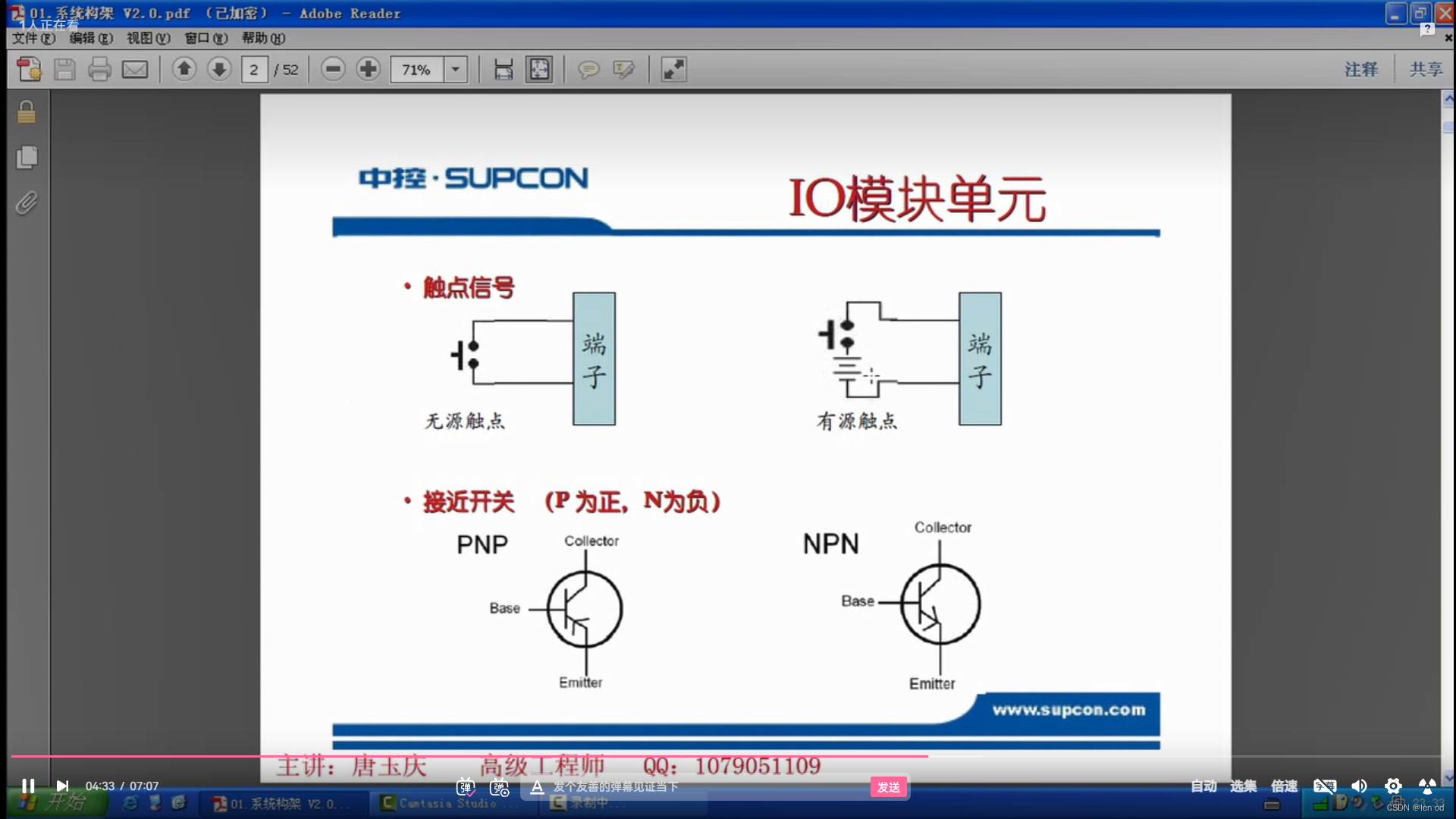

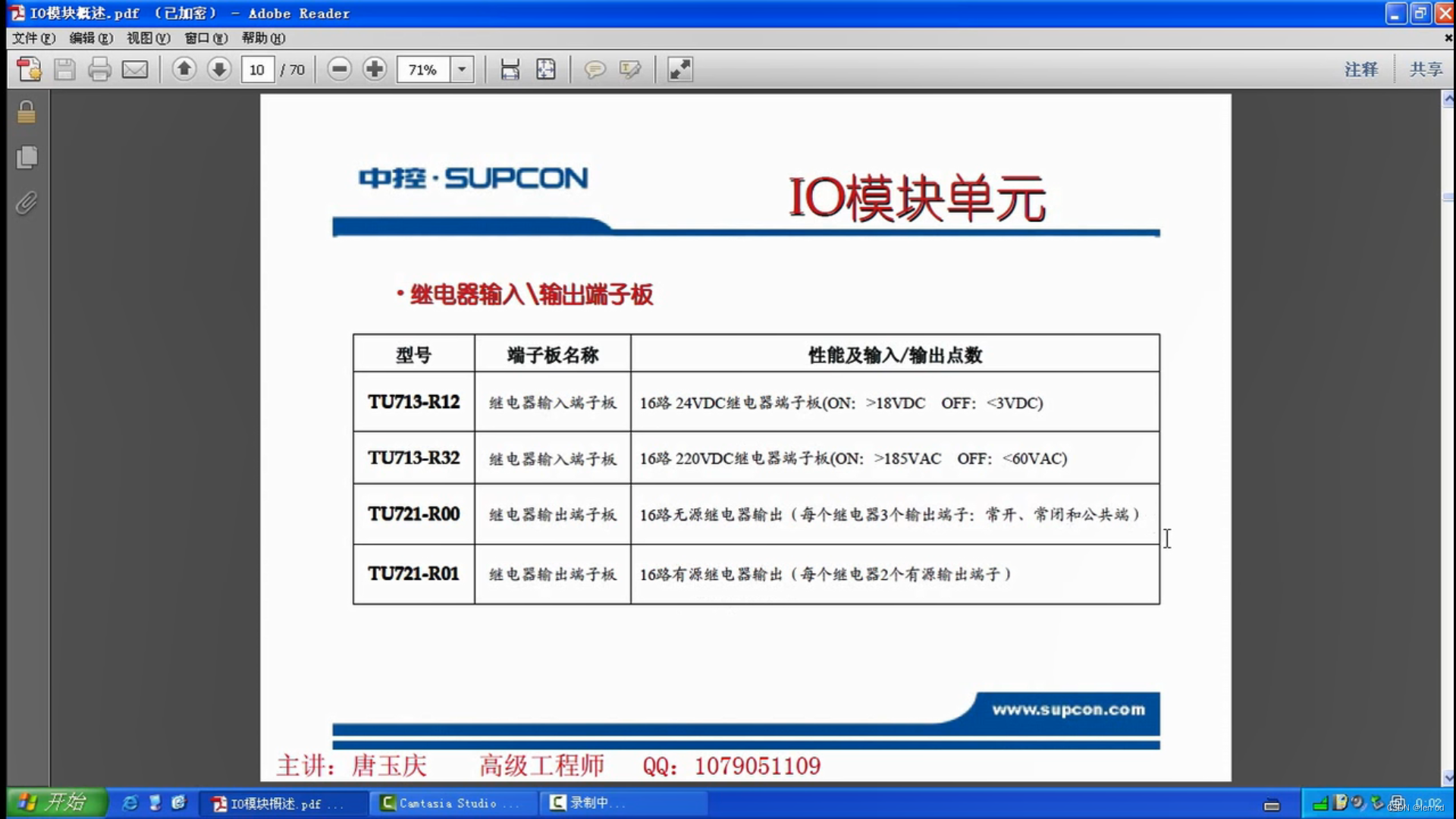

继电器输出(是否吸合 )
本安电平输出(低电平0V,高电平20V。)

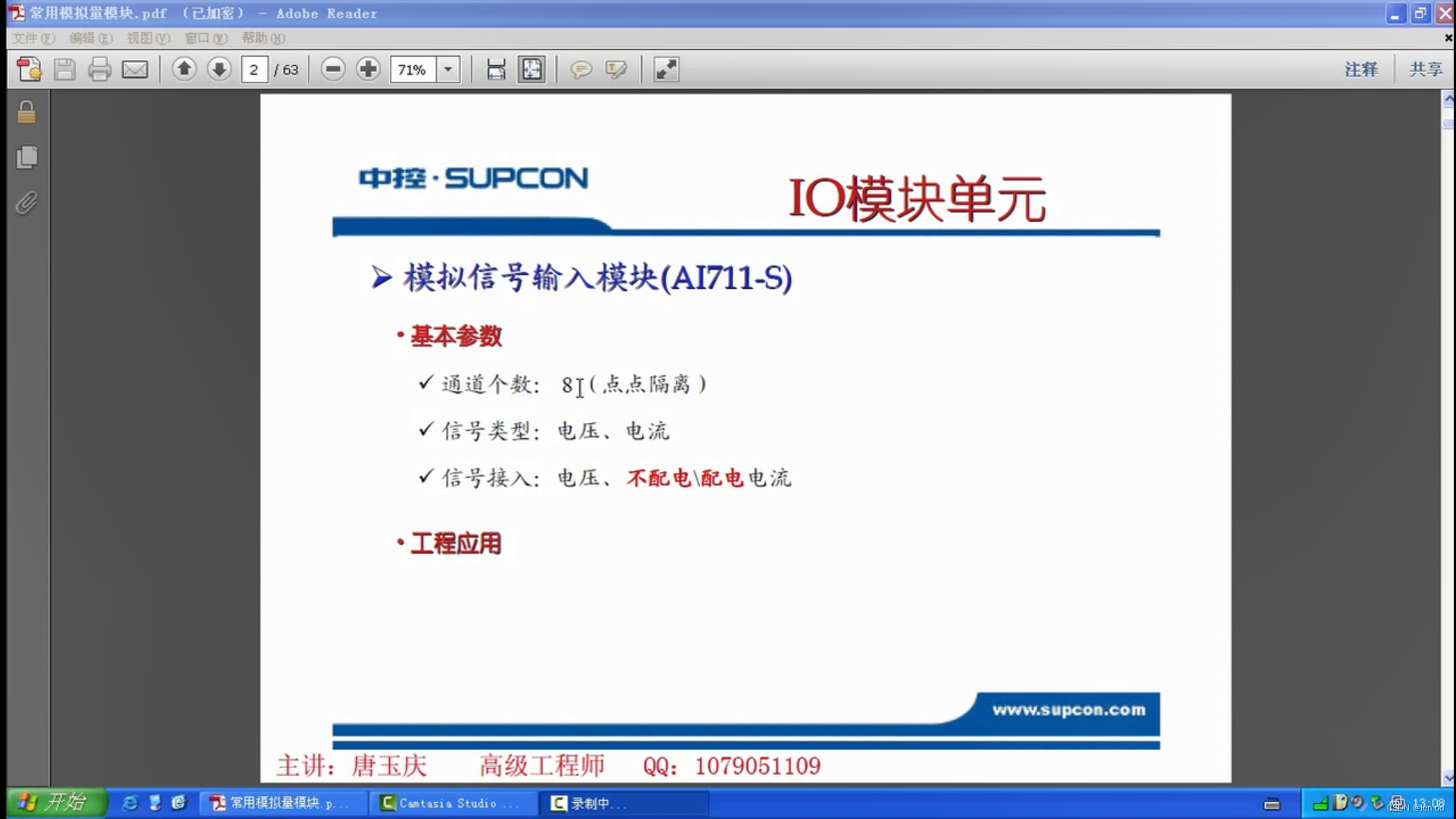

点点隔离:一个端子出故障不影响其他端子;

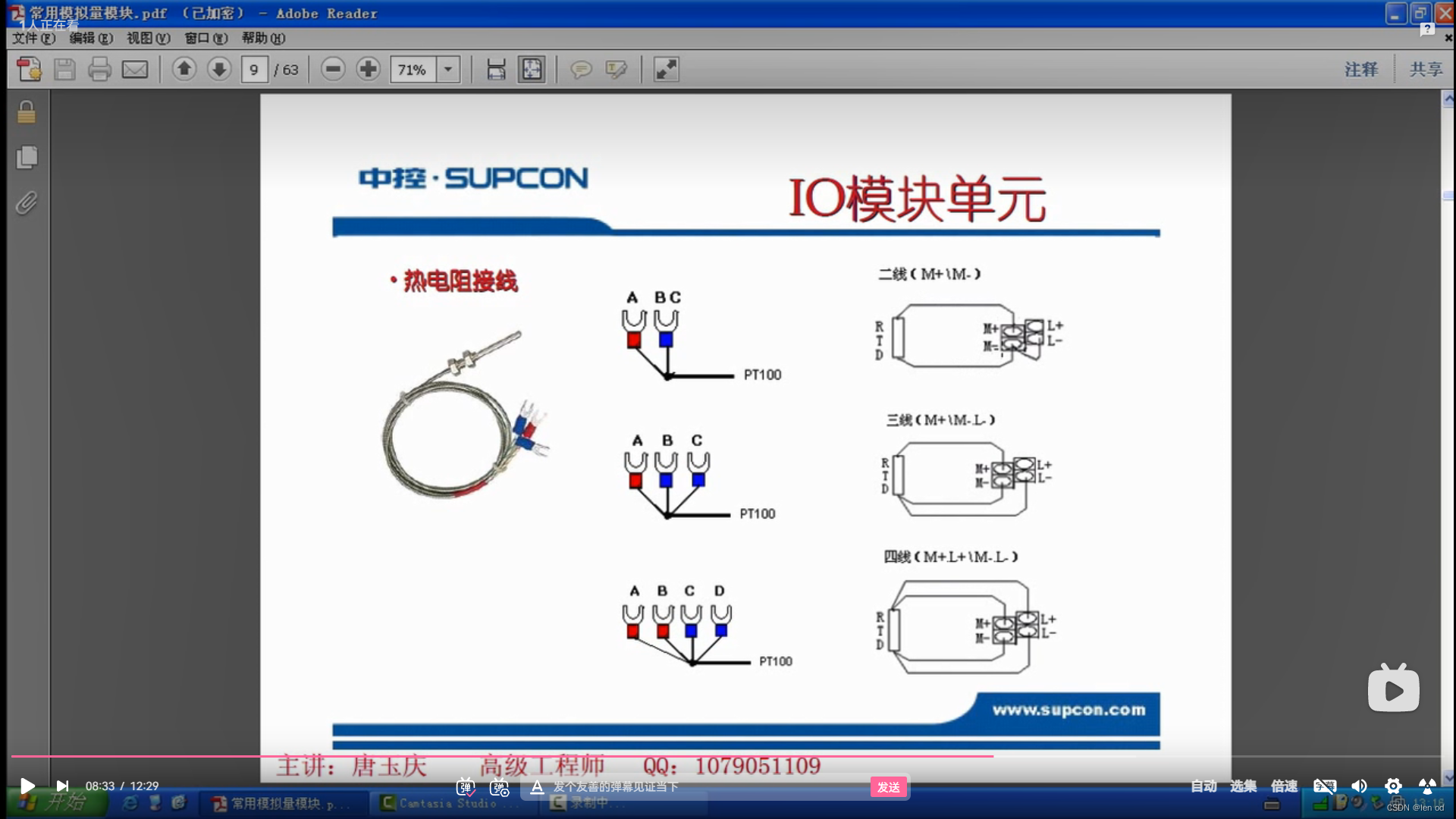

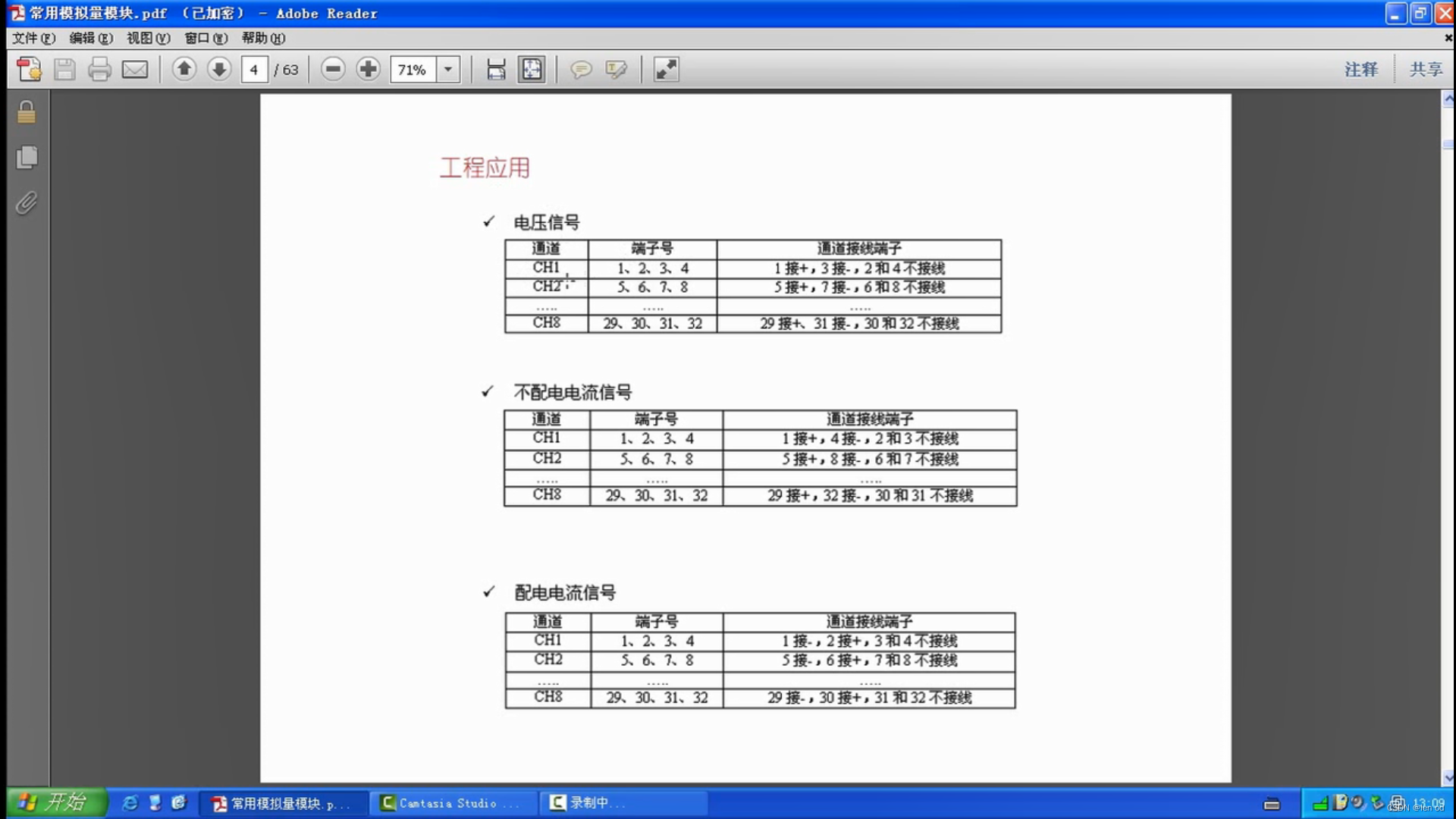

接线方法: 每四个端子一个通道;

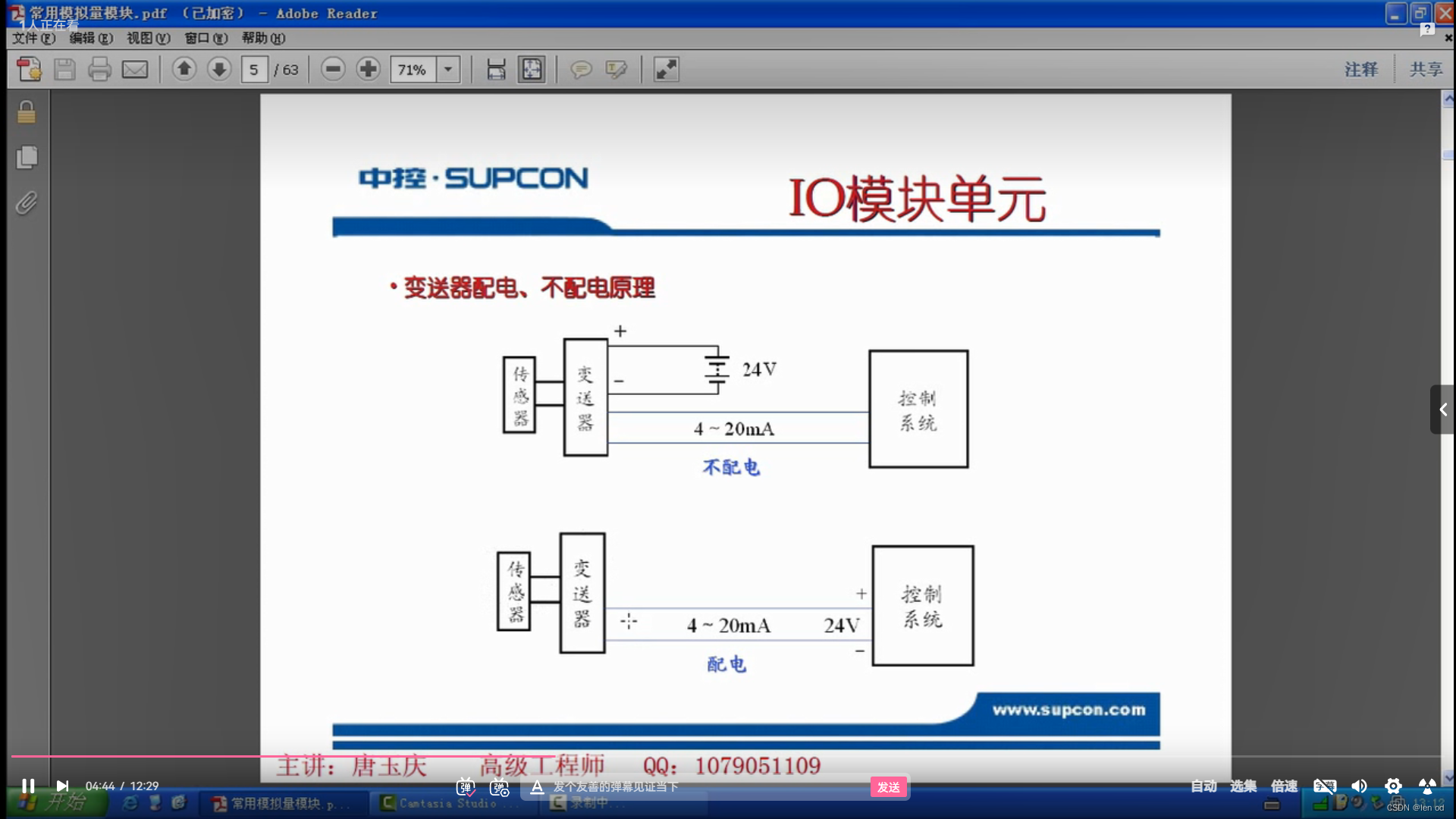

相对DCS来说是否给现场仪表供电;

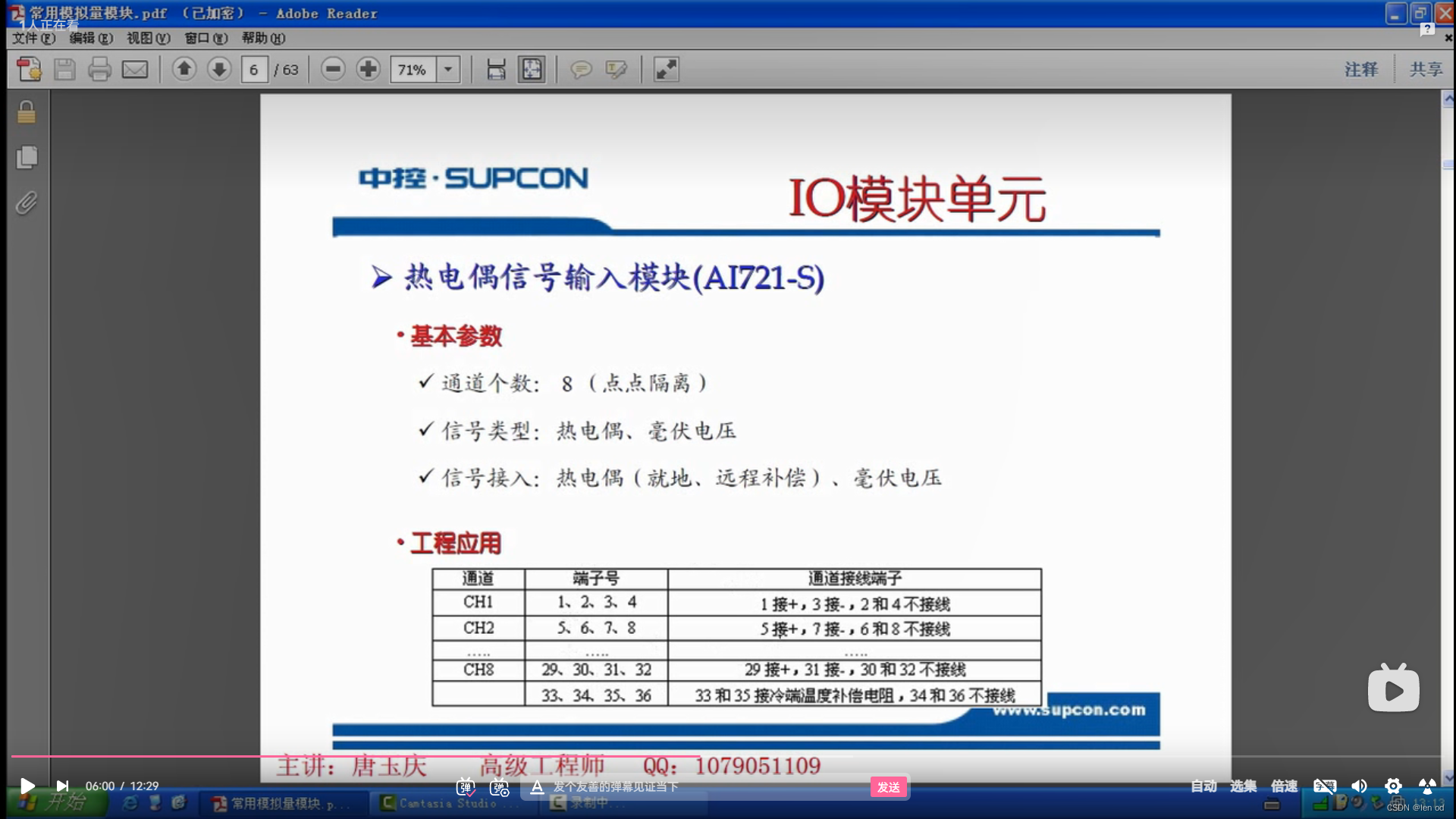

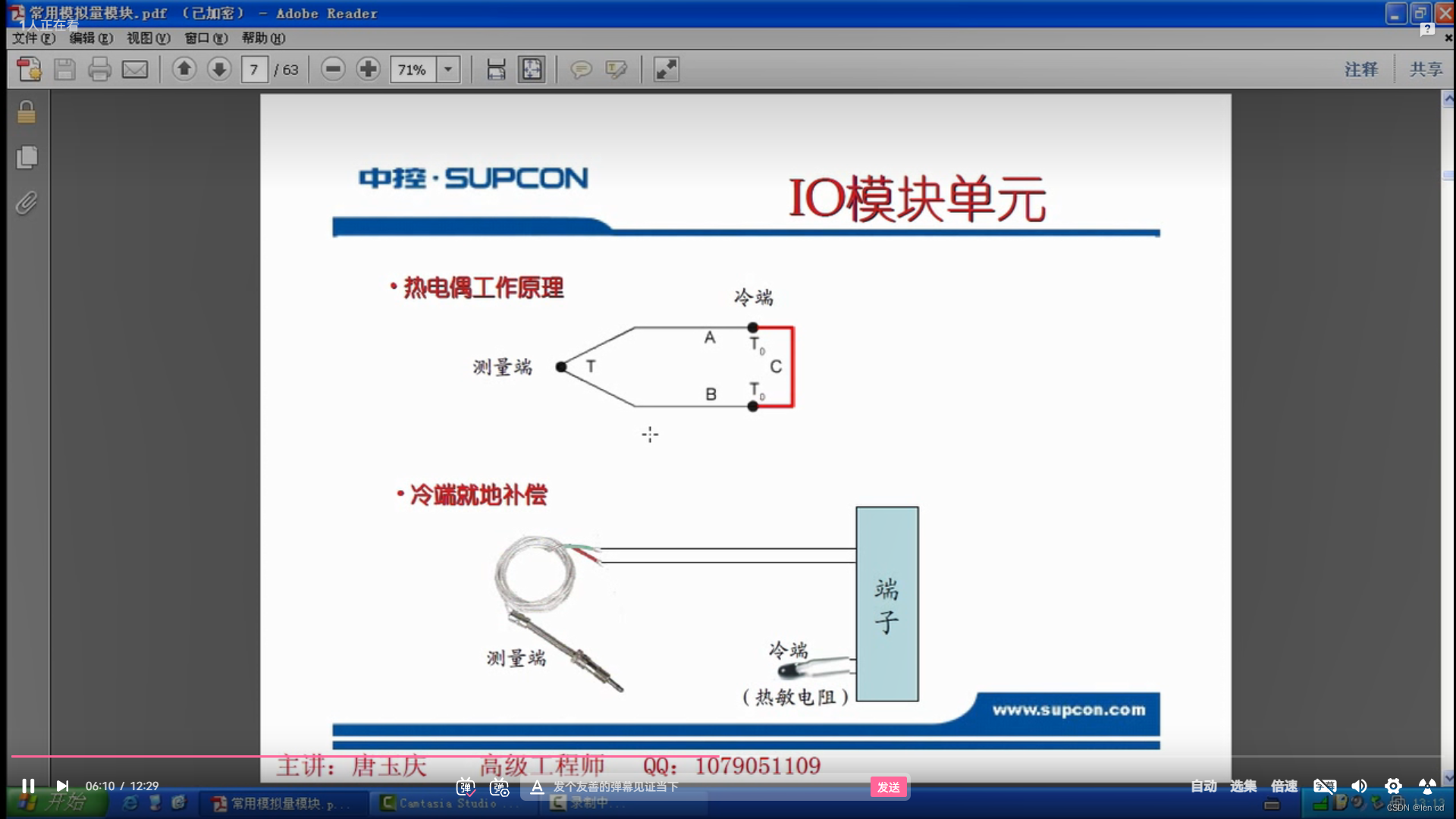

冷端温度补偿若不接,则会导致测量值偏大或偏小;若接,则测量值更精确;
热电偶测量端为两种不同的金属,产生一个毫伏值(查表可得其温度真值);
红正蓝负(没搞懂)

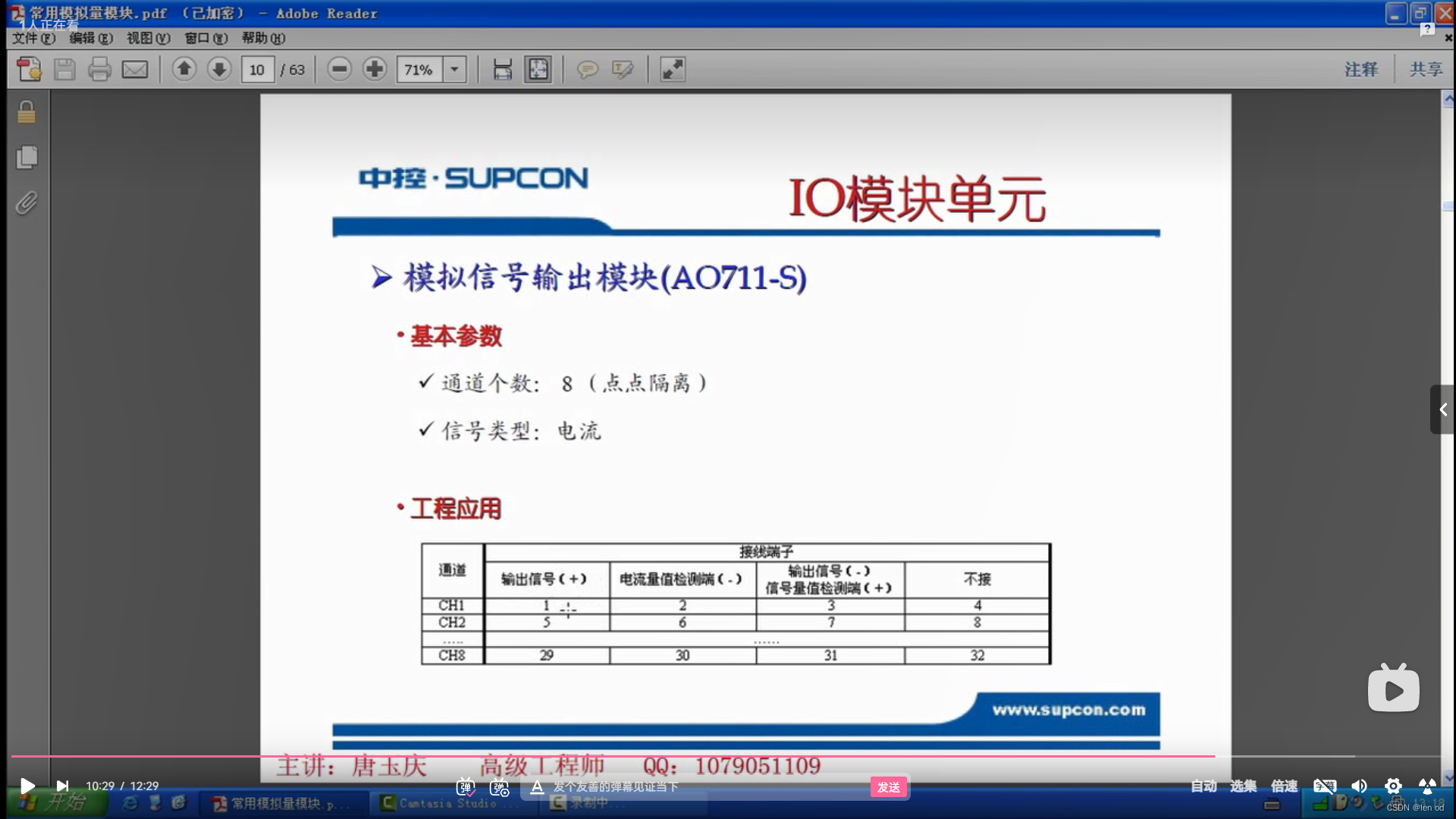

模拟量输出

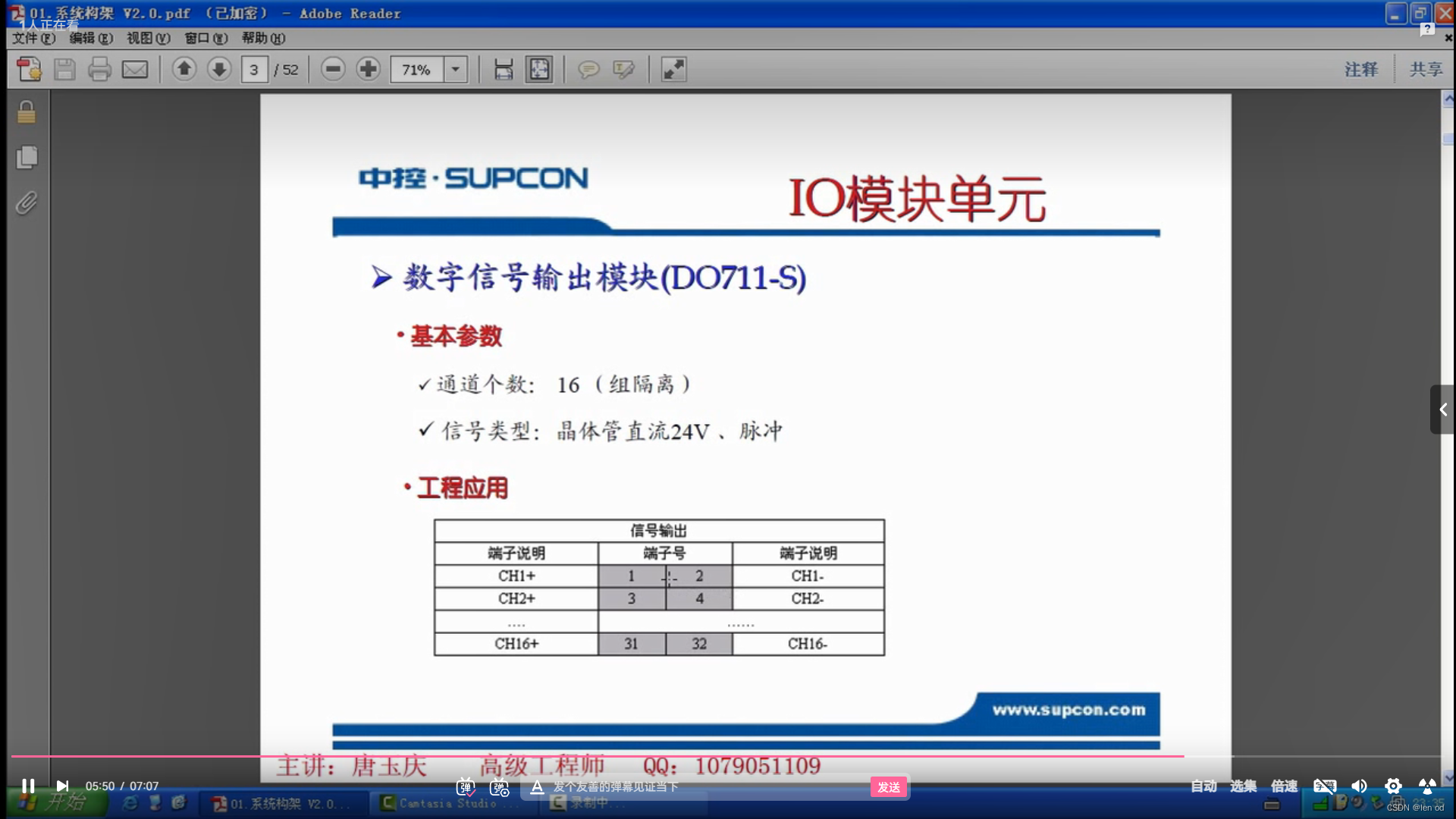

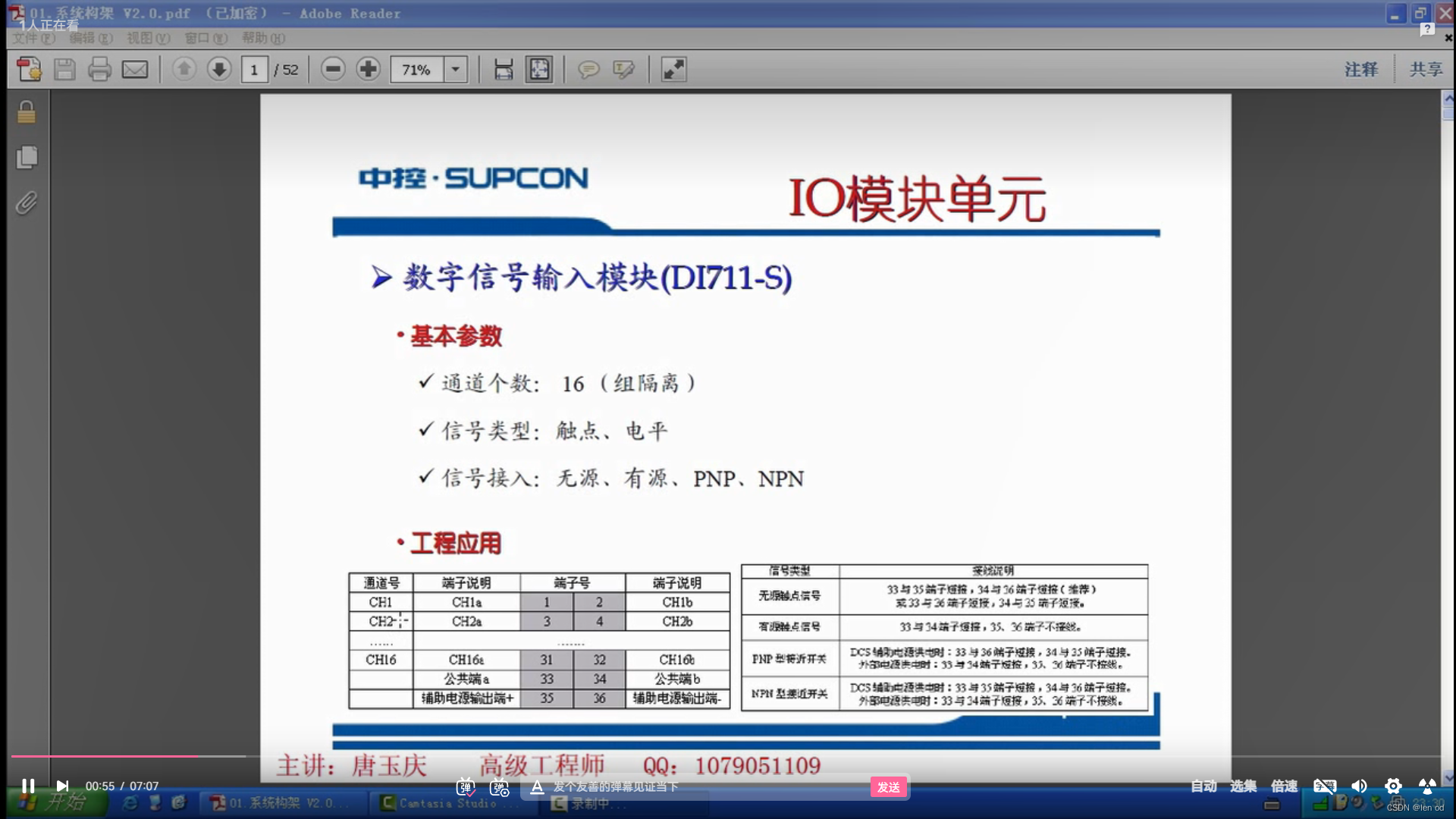

信号1输出24V,0输出0V。
热电偶是毫伏信号,热电阻是电阻信号

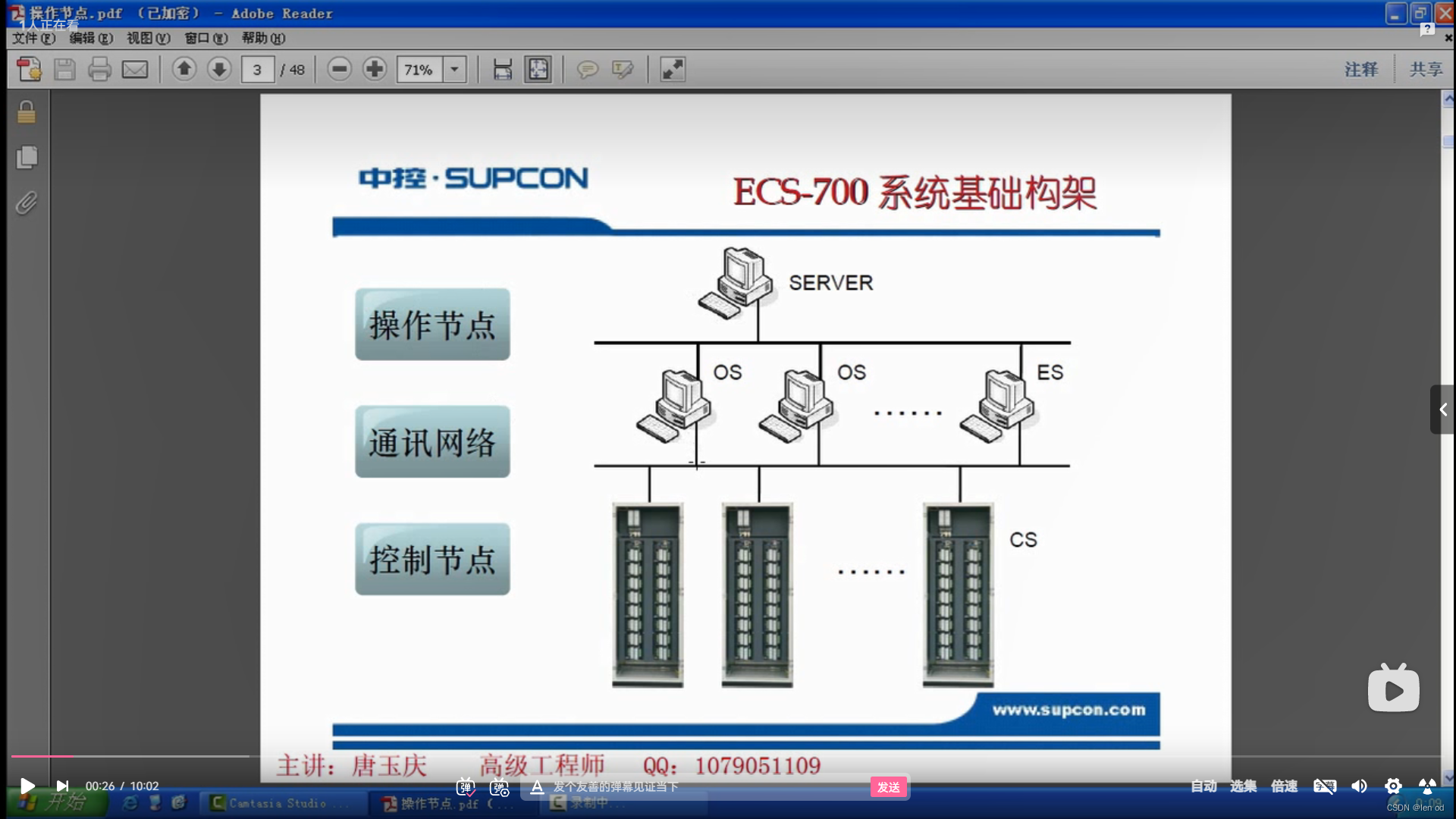

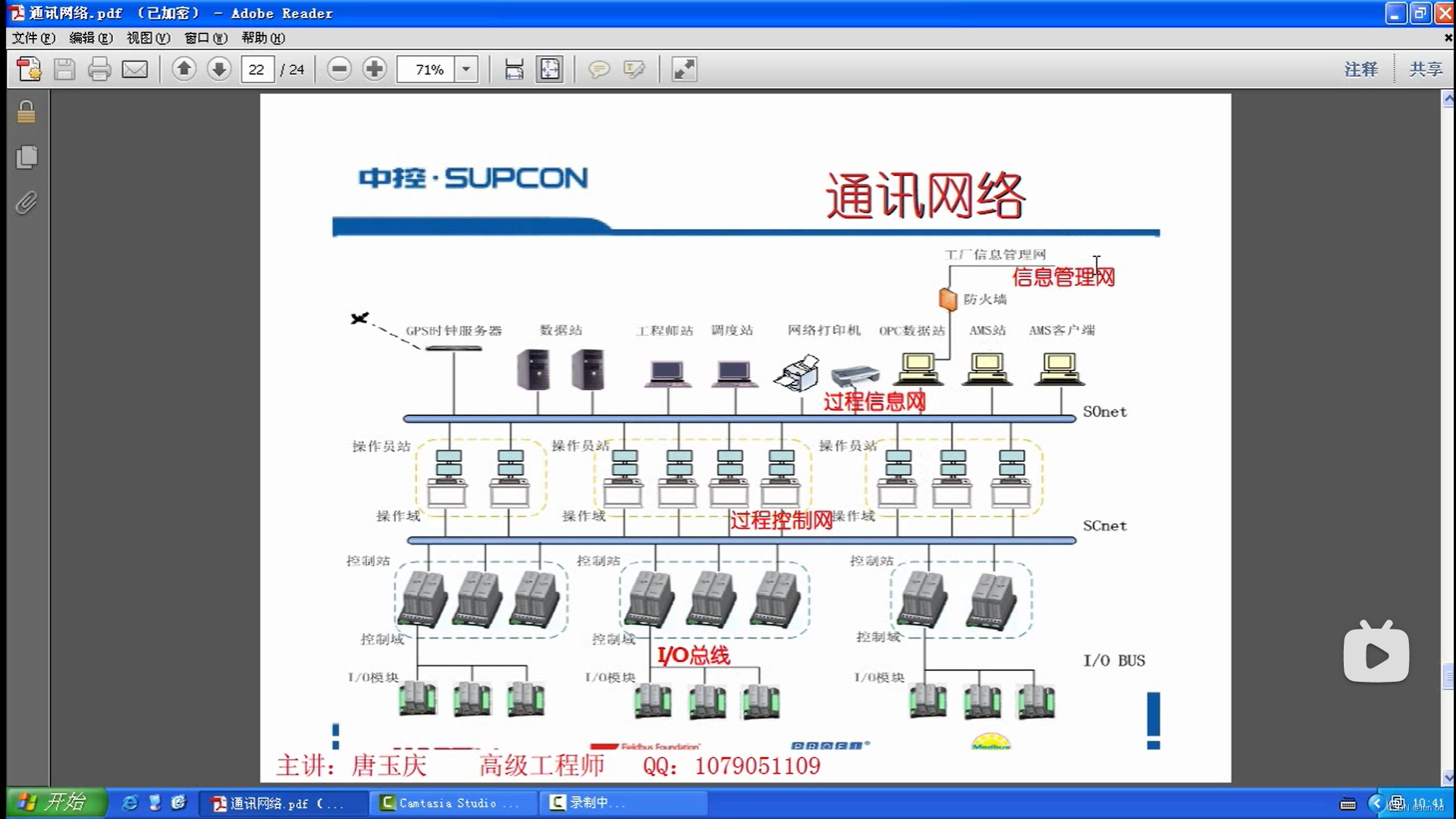

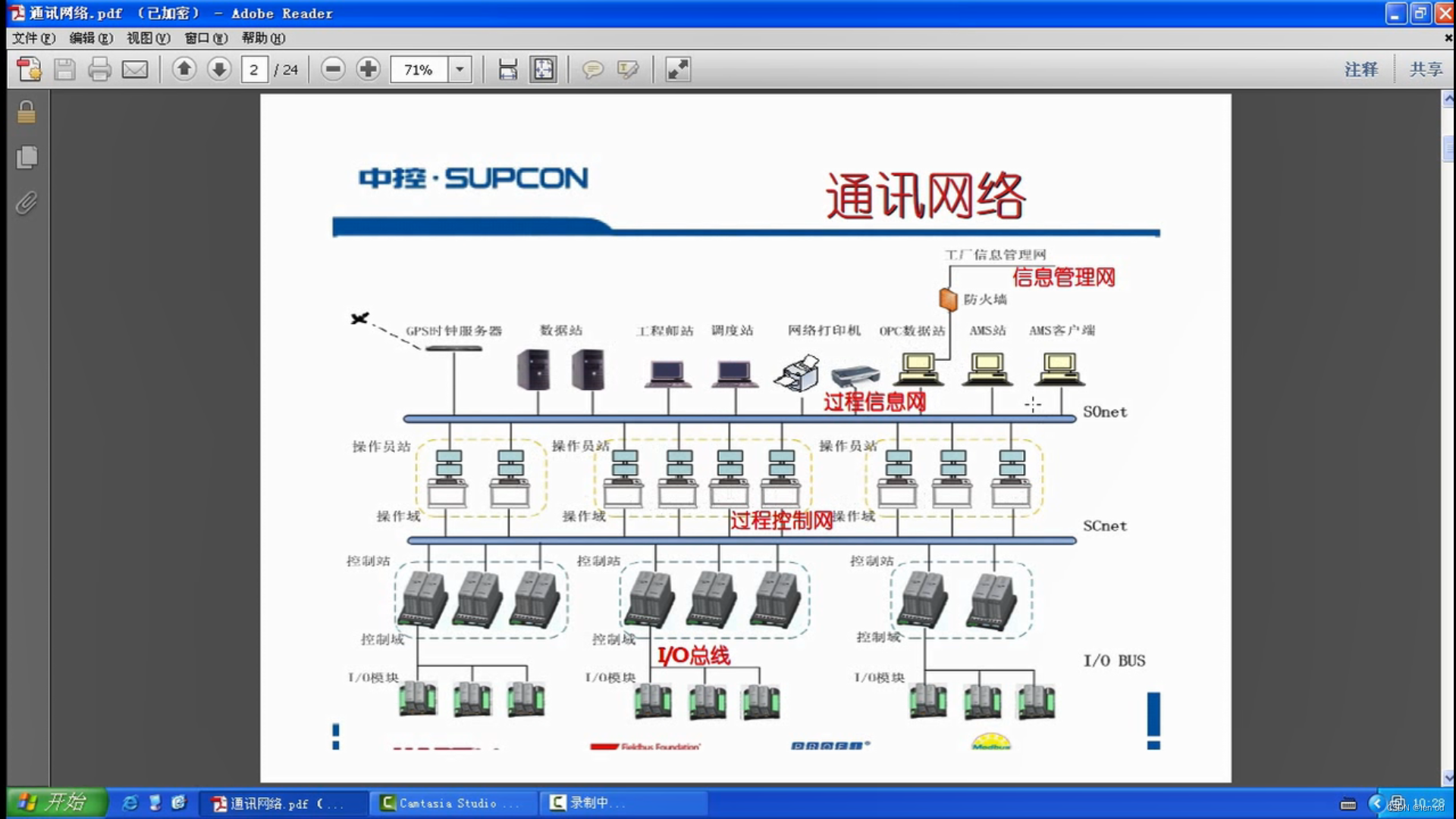

操作员站,工程师站,服务器,为操作节点
服务器,操作员站,现场控制柜之间的通讯网称之为通讯网络
现场控制柜为控制节点

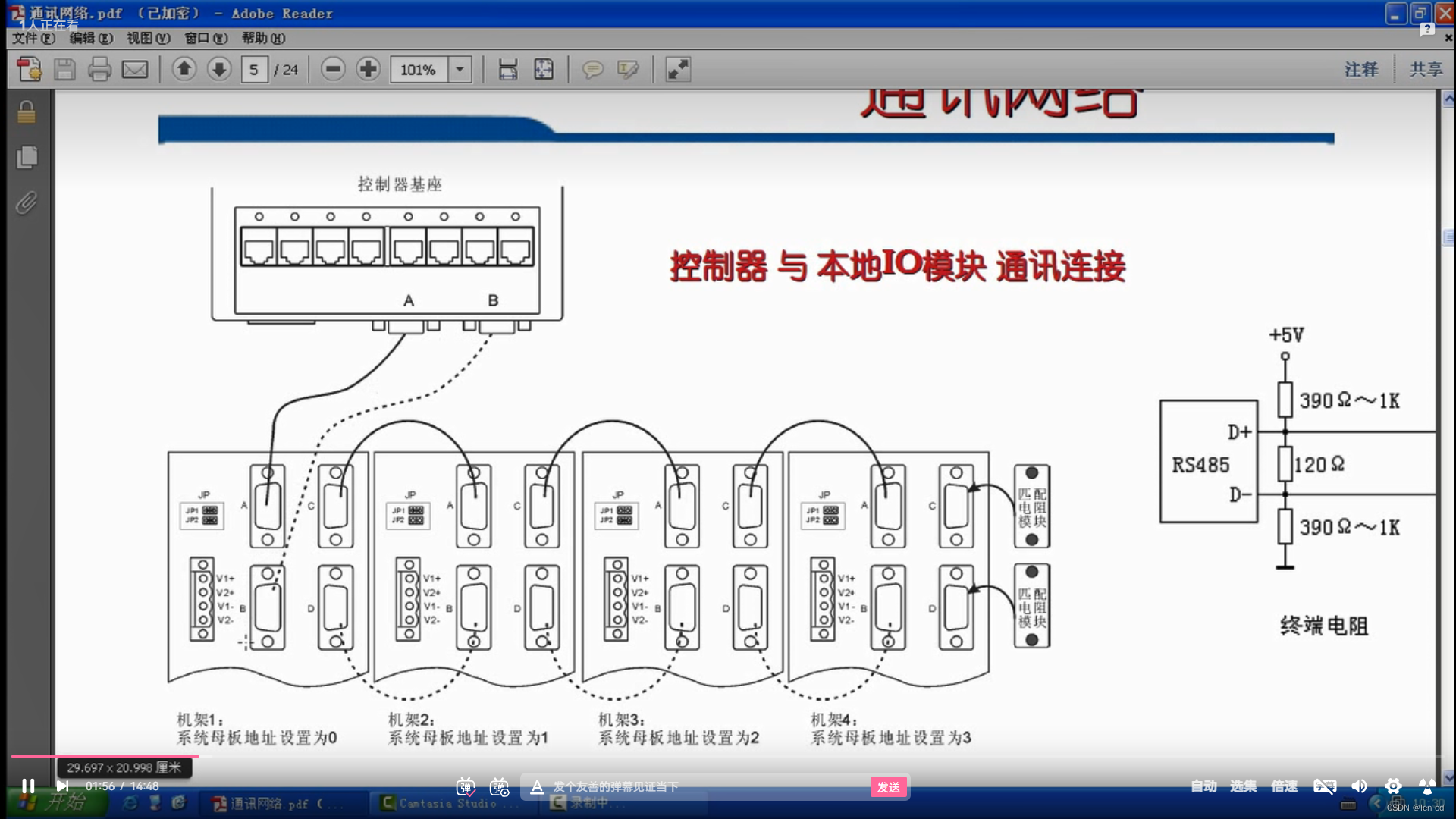

终端电阻最好加上(如果不加电阻,D形口线短还行,线长通讯会断开)

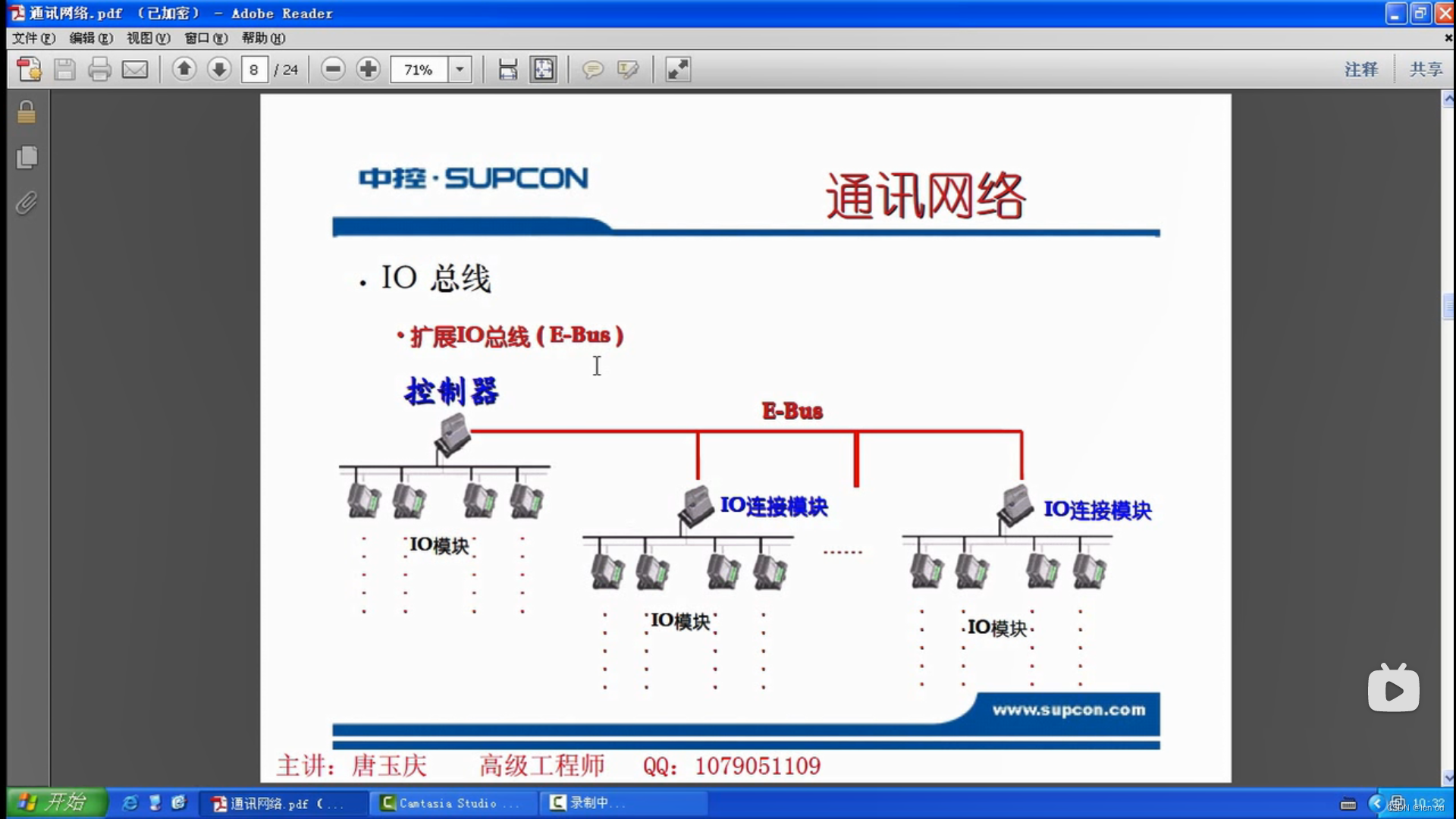

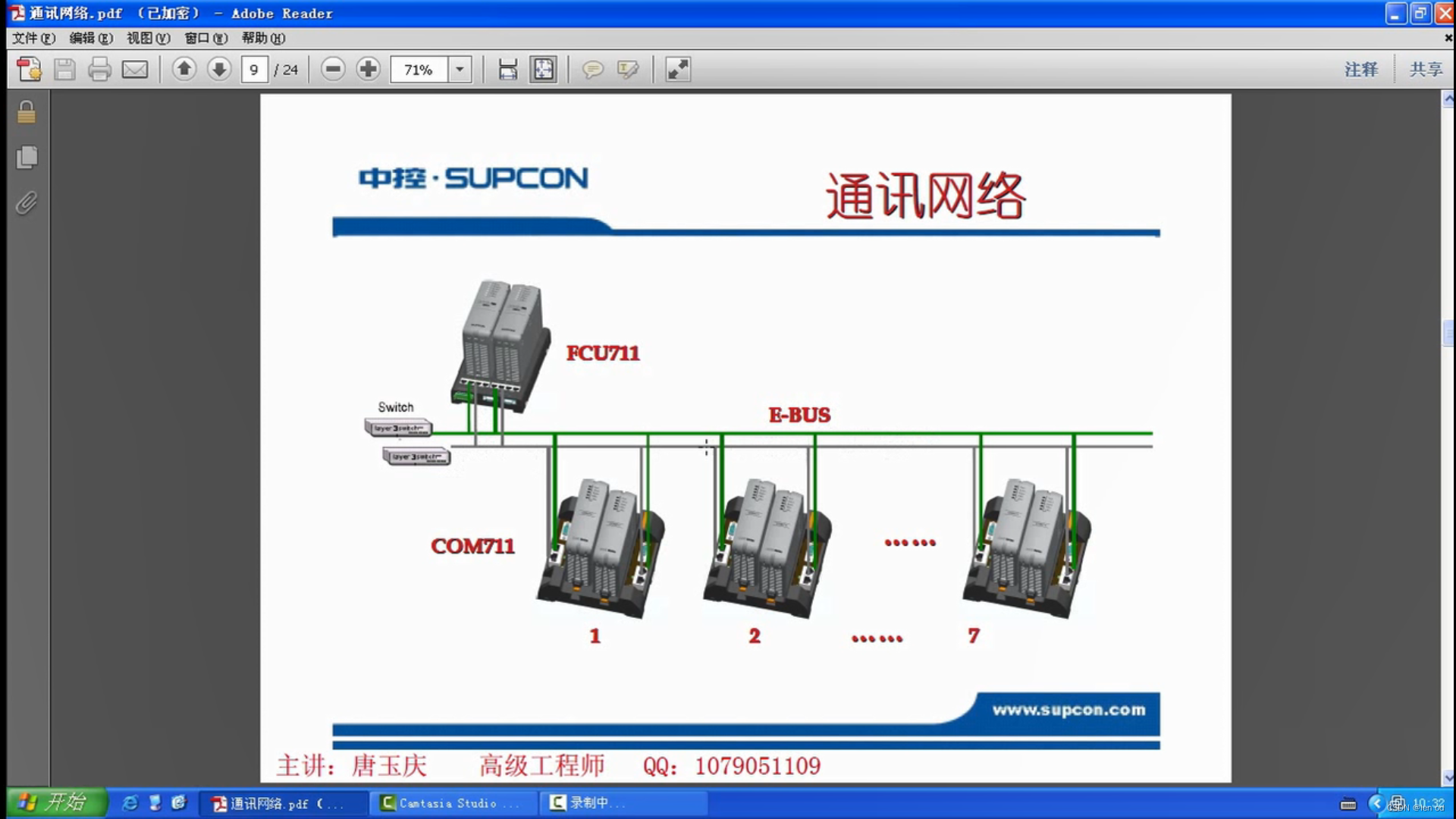

控制器与扩展柜里的IO连接模块的网络,此网络为以太网络,称为E-bus网络,该网络支持荣誉网络,即A网,B网。
