学习MVRP

MVRP

MRP（Multiple Registration Protocol，多属性注册协议）作为一个属性注册协议的载体，可以用来传递属性信息。MVRP（Multiple VLAN Registration Protocol，多VLAN注册协议）是MRP的一种应用，用于在设备间发布并学习VLAN配置信息。

MRP

MRP支持在MSTI（Multiple Spanning Tree Instance，多生成树实例）的基础上，协助同一局域网内各成员之间传递属性信息。。

1. MRP实现机制

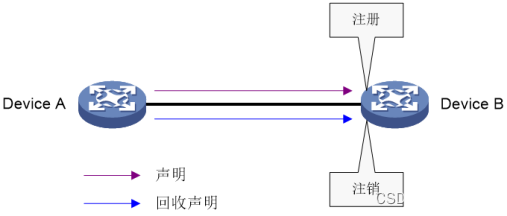

图1-1 MRP实现机制示意图

以通过MVRP实现VLAN注册和注销为例，MRP的属性注册和注销过程如下：

·     当端口收到一个VLAN的声明时，该端口将注册该声明中的VLAN（该端口将加入到该VLAN中）。

·     当端口收到一个VLAN的回收声明时，该端口将注销该声明中的VLAN（该端口将退出该VLAN）。

图1-1可以看作是MRP协议在某个MSTI上的实现机制，属于比较简单的一种情况，在实际应用的复杂组网情况下，可能存在多个MSTI，而属性的注册和注销只会在各自的MSTI上进行。

2. MRP消息

Join消息-声明消息-需要对端实体来注册自己的属性信息时，发送join消息

New消息-声明消息-用于MSTP（Multiple Spanning Tree Protocol，多生成树协议）拓扑变化的情况。

Leave消息-回收消息-需要对端实体进行同步注销时，发送leave消息

LeaveAll消息-回收消息-levee定时器内重新注册，注销未重新注册的消息

它们通过互相配合来实现信息的注册或注销。

MVRP注册模式

MVRP传递的VLAN配置信息既包括本地手工配置的静态信息，也包括来自其他设备的动态信息。MVRP有三种注册模式，不同注册模式对动态VLAN的处理方式有所不同。

·     Normal模式：该模式下的MVRP实体允许进行动态VLAN的注册或注销。

·     Fixed模式：该模式下的MVRP实体禁止进行动态VLAN的注销，收到的MVRP报文会被丢弃。也就是说，在该模式下，实体已经注册的动态VLAN是不会被注销的，同时也不会注册新的动态VLAN。

·     Forbidden模式：该模式下的MVRP实体禁止进行动态VLAN的注册，收到的MVRP报文会被丢弃。同时，将端口的MVRP注册模式配置为Forbidden模式时，该端口上除VLAN1以外所有已注册的动态VLAN将被删除。

配置MVRP功能

配置限制和指导

·     MVRP功能只能与STP、RSTP或MSTP配合使用，而无法与其他二层网络拓扑协议（如业务环回、PVST、RRPP和Smart Link）在一个端口上同时使用。MVRP报文的收发不受STP/RSTP/MSTP阻塞端口影响。

·     建议不要同时启用远程端口镜像功能和MVRP功能，否则MVRP可能将远程镜像VLAN注册到错误的端口上，导致镜像目的端口会收到很多不必要的报文。

·     在二层聚合接口上启用了MVRP功能后，会同时在二层聚合接口和对应的所有选中成员端口上进行动态VLAN的注册或注销。

·     如果二层以太网接口加入了聚合组，则加入聚合组之前和加入聚合组之后在该接口上进行的MVRP相关配置不会生效，该接口退出聚合组后，MVRP的配置才会生效。

配置准备

·     由于MVRP需要基于MSTI运行，因此在配置MVRP时，需要保证当前网络内所有MSTI都生效，即网络中设备都需要至少存在一个MSTI对应的VLAN以保证MSTI能够生效。

·     MVRP功能只能在Trunk端口上生效，因此需要保证MVRP实体的端口链路类型为Trunk类型。

配置举例

　

 　　基本配置：

[SW1]int g1/0/1
[SW1-GigabitEthernet1/0/1]port link-type trunk
[SW1-GigabitEthernet1/0/1]port trunk permit vlan all

　　MVRP配置：

[SW1]mvrp global enable                            全局模式下开启MVRP
[SW1]int g1/0/1
[SW1-GigabitEthernet1/0/1]mvrp enable              进入接口试图下，开启MVRP

　　设置接口模式：

[SW3]int g1/0/2
[SW3-GigabitEthernet1/0/2]mvrp registration forbidden    进入接口视图下，修改接口模式
