蓝牙4.2：基于ESP32的Eddystone广播收发

在上一篇章大致了解了Eddystone数据包的结构，这篇文章使用两块ESP32通过广播进行收发实验，首先要讲述一下接收端和发送端的配置过程

首先打开ESP32官方的demo例程并分析Eddystone启动过程

void esp_eddystone_appRegister(void)
{
    esp_err_t status;

    ESP_LOGI(DEMO_TAG,"Register callback");

    /*<! register the scan callback function to the gap module */
    //注册GAP应用层回调函数--ESP_GAP_CB()
    if((status = esp_ble_gap_register_callback(esp_gap_cb)) != ESP_OK) {
        ESP_LOGE(DEMO_TAG,"gap register error: %s", esp_err_to_name(status));
        return;
    }
}

void esp_eddystone_init(void)
{
    esp_bluedroid_init();
    esp_bluedroid_enable();
    esp_eddystone_appRegister();
}

void app_main(void)
{
    //芯片初始化
    ESP_ERROR_CHECK(nvs_flash_init());
    //释放经典蓝牙控制器内存
    ESP_ERROR_CHECK(esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT));
    //初始化并开启低功耗蓝牙控制器
    esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
    esp_bt_controller_init(&bt_cfg);
    esp_bt_controller_enable(ESP_BT_MODE_BLE);

    esp_eddystone_init();

    /*<! set scan parameters */
    esp_ble_gap_set_scan_params(&ble_scan_params);
}

可见，在main函数里，首先进行了芯片初始化、释放控制器内存、开启BLE（低功耗蓝牙）之后再调用esp_eddystone_init()进行eddystone的初始化，在eddystone初始化函数里进行了蓝牙初始化和开启，随后调用esp_eddystone_appRegister()进行GAP层回调函数的注册。

问题来了，①什么是GAP层？②为什么要进行GAP层回调函数的注册？

答：

①GAP层在蓝牙4.2里位于主机层面中，GAP 层的主要功能是定义设备的访问模式、设备发现、连接建立与管理、安全性等策略。暂时了解这些即可

②这是因为蓝牙设备的交互是基于事件驱动的。在蓝牙通信过程中，会发生各种各样的事件，比如设备发现新的蓝牙设备、连接状态发生变化、接收到新的数据等。通过注册 GAP 回调函数，应用程序可以对这些事件做出响应。给出的代码示例中，esp_gap_cb 就是一个回调函数，当 GAP 层发生特定事件时，系统会自动调用这个函数。

在该示例中esp_gap_cb就是需要注册的回调函数，其函数具体内容具体如下

static void esp_gap_cb(esp_gap_ble_cb_event_t event, esp_ble_gap_cb_param_t* param)
{
    esp_err_t err;

    switch(event)
    {
        case ESP_GAP_BLE_SCAN_PARAM_SET_COMPLETE_EVT: {
            uint32_t duration = 0;
            esp_ble_gap_start_scanning(duration);
            break;
        }
        case ESP_GAP_BLE_SCAN_START_COMPLETE_EVT: {
            if((err = param->scan_start_cmpl.status) != ESP_BT_STATUS_SUCCESS) {
                ESP_LOGE(DEMO_TAG,"Scan start failed: %s", esp_err_to_name(err));
            }
            else {
                ESP_LOGI(DEMO_TAG,"Start scanning...");
            }
            break;
        }
        //有关扫描结果的事件
        case ESP_GAP_BLE_SCAN_RESULT_EVT: {
            //类型强转
            esp_ble_gap_cb_param_t* scan_result = (esp_ble_gap_cb_param_t*)param;
            switch(scan_result->scan_rst.search_evt)
            {
                case ESP_GAP_SEARCH_INQ_RES_EVT: {
                    esp_eddystone_result_t eddystone_res;
                    memset(&eddystone_res, 0, sizeof(eddystone_res));
                //判断是否是Eddystone广播包格式
                    esp_err_t ret = esp_eddystone_decode(scan_result->scan_rst.ble_adv, scan_result->scan_rst.adv_data_len, &eddystone_res);
                    if (ret) {
                        // error:The received data is not an eddystone frame packet or a correct eddystone frame packet.
                        // just return
                        return;
                    } else {
                        // The received adv data is a correct eddystone frame packet.
                        // Here, we get the eddystone infomation in eddystone_res, we can use the data in res to do other things.
                        // For example, just print them:
                        ESP_LOGI(DEMO_TAG, "--------Eddystone Found----------");
                        esp_log_buffer_hex("EDDYSTONE_DEMO: Device address:", scan_result->scan_rst.bda, ESP_BD_ADDR_LEN);
                        ESP_LOGI(DEMO_TAG, "RSSI of packet:%d dbm", scan_result->scan_rst.rssi);
                        esp_eddystone_show_inform(&eddystone_res);
                    }
                    break;
                }
                default:
                    break;
            }
            break;
        }
        case ESP_GAP_BLE_SCAN_STOP_COMPLETE_EVT:{
            if((err = param->scan_stop_cmpl.status) != ESP_BT_STATUS_SUCCESS) {
                ESP_LOGE(DEMO_TAG,"Scan stop failed: %s", esp_err_to_name(err));
            }
            else {
                ESP_LOGI(DEMO_TAG,"Stop scan successfully");
            }
            break;
        }
        default:
            break;
    }
}

通过分析可以得出其运行逻辑，通过switchcase来判断蓝牙事件的类别，并根据不同的类别做出不同的具体动作。重点关注ESP_GAP_BLE_SCAN_RESULT_EVT，这是一个事件常量，表示蓝牙低功耗扫描操作产生了扫描结果。当蓝牙控制器完成一次扫描，发现了周围的蓝牙设备并接收到其广播数据时，就会触发这个事件。程序进入这个 case 分支来处理扫描结果。在case分支ESP_GAP_SEARCH_INQ_RES_EVT，这代表收到了周围设备的一个扫描响应包。若进入该分支，则先判断该包是否是一个Eddystone广播包，如不是则返回，如果是，则调用 esp_eddystone_show_inform(&eddystone_res)，这个函数的实现如下

static void esp_eddystone_show_inform(const esp_eddystone_result_t* res)
{
    switch(res->common.frame_type)
    {
        case EDDYSTONE_FRAME_TYPE_UID: {
            ESP_LOGI(DEMO_TAG, "Eddystone UID inform:");
            ESP_LOGI(DEMO_TAG, "Measured power(RSSI at 0m distance):%d dbm", res->inform.uid.ranging_data);
            ESP_LOGI(DEMO_TAG, "EDDYSTONE_DEMO: Namespace ID:0x");
            esp_log_buffer_hex(DEMO_TAG, res->inform.uid.namespace_id, 10);
            ESP_LOGI(DEMO_TAG, "EDDYSTONE_DEMO: Instance ID:0x");
            esp_log_buffer_hex(DEMO_TAG, res->inform.uid.instance_id, 6);
            break;
        }
        case EDDYSTONE_FRAME_TYPE_URL: {
            ESP_LOGI(DEMO_TAG, "Eddystone URL inform:");
            ESP_LOGI(DEMO_TAG, "Measured power(RSSI at 0m distance):%d dbm", res->inform.url.tx_power);
            ESP_LOGI(DEMO_TAG, "URL: %s", res->inform.url.url);
            break;
        }
        case EDDYSTONE_FRAME_TYPE_TLM: {
            ESP_LOGI(DEMO_TAG, "Eddystone TLM inform:");
            ESP_LOGI(DEMO_TAG, "version: %d", res->inform.tlm.version);
            ESP_LOGI(DEMO_TAG, "battery voltage: %d mV", res->inform.tlm.battery_voltage);
            ESP_LOGI(DEMO_TAG, "beacon temperature in degrees Celsius: %6.1f", res->inform.tlm.temperature);
            ESP_LOGI(DEMO_TAG, "adv pdu count since power-up: %d", res->inform.tlm.adv_count);
            ESP_LOGI(DEMO_TAG, "time since power-up: %d s", (res->inform.tlm.time)/10);
            break;
        }
        default:
            break;
    }
}

这个函数内部做了一些打印信息，打印了UID、URL、TLM信息，这些信息便是上一篇文章提到的Eddystone广播包格式里的关键信息

分析完这一套逻辑，再留意一下main函数里的最后一行，esp_ble_gap_set_scan_params(&ble_scan_params)，如果说刚才提到的代码都是官方的demo不需要去改，那这个地方就需要我们自己去根据实际情况去修改了，跳转到ble_scan_params的定义

static esp_ble_scan_params_t ble_scan_params = {
    .scan_type              = BLE_SCAN_TYPE_ACTIVE,
    .own_addr_type          = BLE_ADDR_TYPE_PUBLIC,
    .scan_filter_policy     = BLE_SCAN_FILTER_ALLOW_ALL,
    .scan_interval          = 0x50,
    .scan_window            = 0x30,
    .scan_duplicate         = BLE_SCAN_DUPLICATE_DISABLE
};

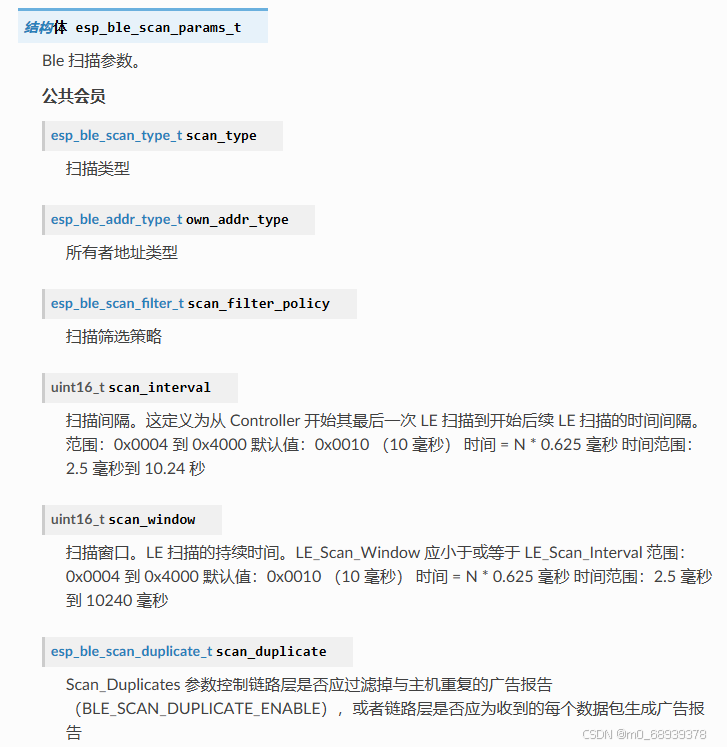

这些东西对初学者来说是比较乱的，也不知道每个成员的作用是什么，这个时候我们可以看看乐鑫官网的文档https://docs.espressif.com/projects/esp-idf/zh_CN/release-v5.0/esp32/api-reference/bluetooth/esp_gap_ble.html#_CPPv421esp_ble_scan_params_t

这是官方文档的描述，大致了解即可

对于接收端，以上代码不需要进行任何修改，只需读懂

以上便是接收端demo的大致框架，现在看看发送端

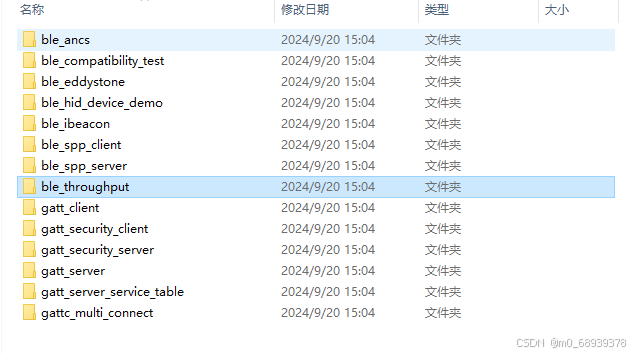

打开同一目录下的ble_throughput,打开server端工程即可

广播数据包adv的代码部分：

static esp_ble_adv_data_t adv_data = {
    .set_scan_rsp = false,
    .include_name = true,
    .include_txpower = true,
    .min_interval = 0x0006, //slave connection min interval, Time = min_interval * 1.25 msec
    .max_interval = 0x000C, //slave connection max interval, Time = max_interval * 1.25 msec
    .appearance = 0x00,
    .manufacturer_len = 0, //TEST_MANUFACTURER_DATA_LEN,
    .p_manufacturer_data =  NULL, //&test_manufacturer[0],
    .service_data_len = 0,
    .p_service_data = NULL,
    .service_uuid_len = 32,
    .p_service_uuid = adv_service_uuid128,
    .flag = (ESP_BLE_ADV_FLAG_GEN_DISC | ESP_BLE_ADV_FLAG_BREDR_NOT_SPT),
};

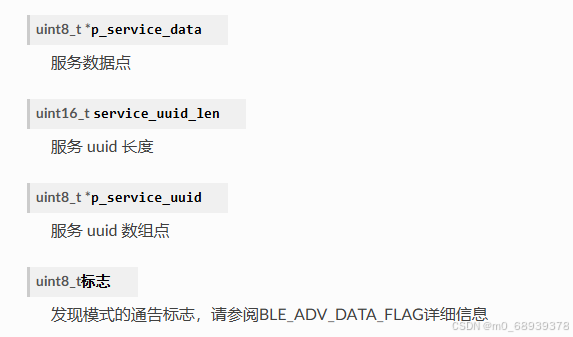

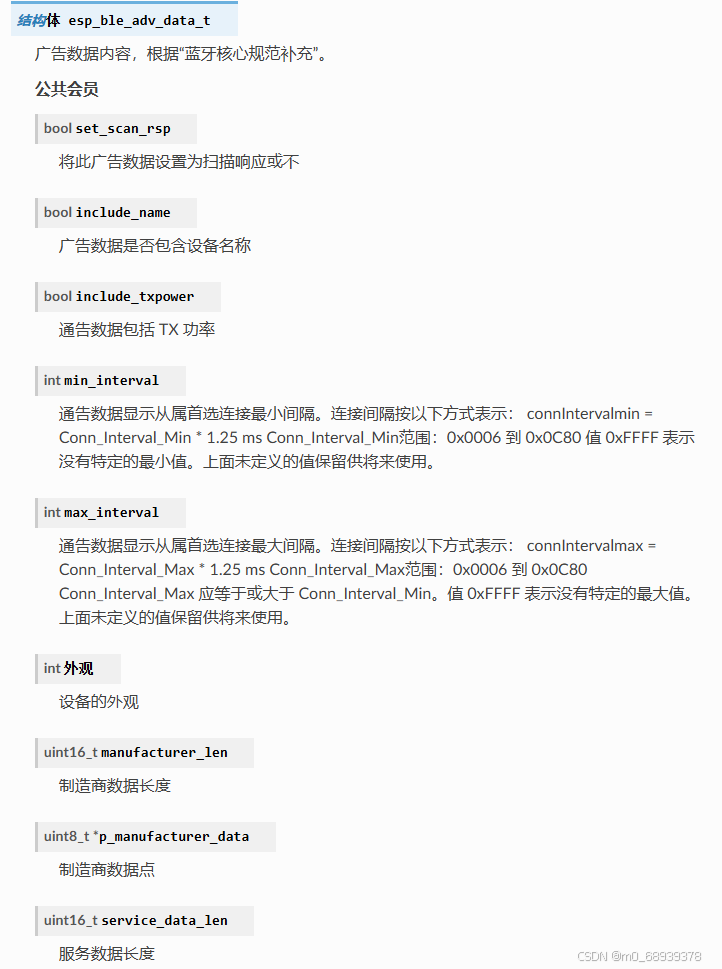

官方文档的解释如图

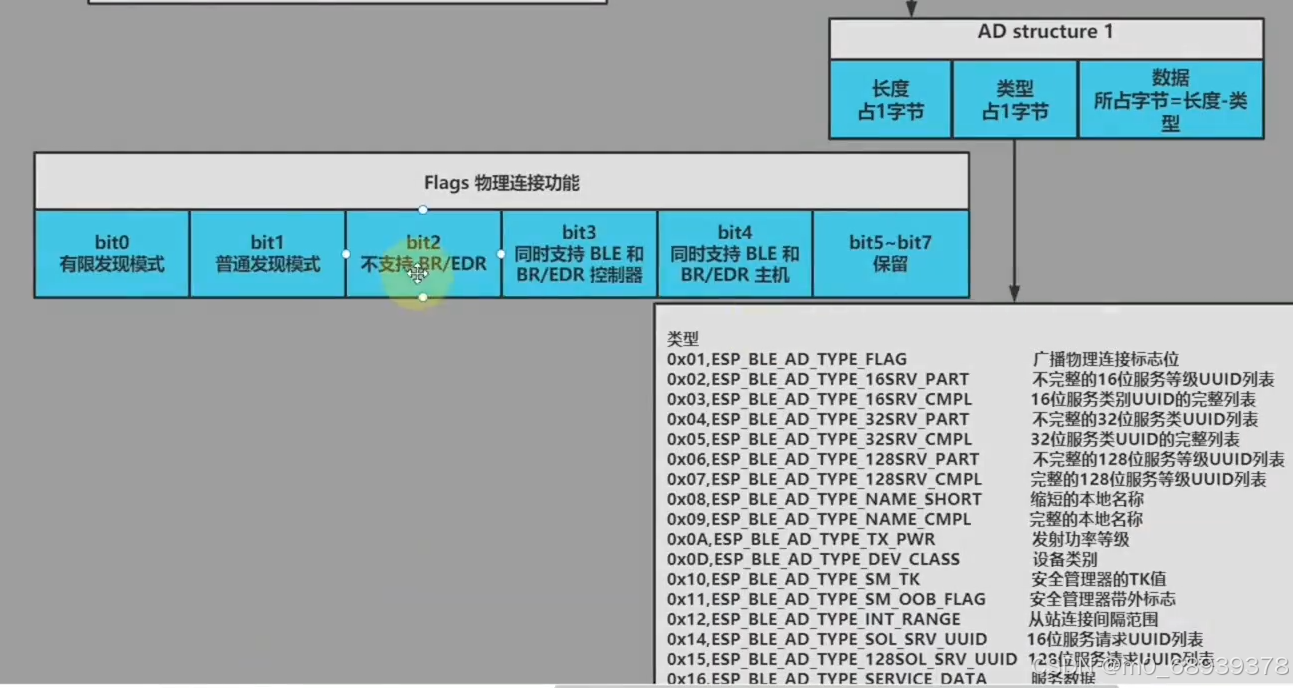

这个flag标志位指被发现的模式，具体指的AD结构中的类型，通过八个比特位去判断被发现的模式

对这个结构体进行设置，并调用 esp_ble_gap_config_adv_data进行广播包配置，部分代码如下

static void gatts_profile_a_event_handler(esp_gatts_cb_event_t event, esp_gatt_if_t gatts_if, esp_ble_gatts_cb_param_t *param) {
    switch (event) {
    case ESP_GATTS_REG_EVT:
        ESP_LOGI(GATTS_TAG, "REGISTER_APP_EVT, status %d, app_id %d\n", param->reg.status, param->reg.app_id);
        gl_profile_tab[PROFILE_A_APP_ID].service_id.is_primary = true;
        gl_profile_tab[PROFILE_A_APP_ID].service_id.id.inst_id = 0x00;
        gl_profile_tab[PROFILE_A_APP_ID].service_id.id.uuid.len = ESP_UUID_LEN_16;
        gl_profile_tab[PROFILE_A_APP_ID].service_id.id.uuid.uuid.uuid16 = GATTS_SERVICE_UUID_TEST_A;
        gl_profile_tab[PROFILE_A_APP_ID].gatts_if = gatts_if;
        esp_err_t set_dev_name_ret = esp_ble_gap_set_device_name(TEST_DEVICE_NAME);
        if (set_dev_name_ret){
            ESP_LOGE(GATTS_TAG, "set device name failed, error code = %x", set_dev_name_ret);
        }
#ifdef CONFIG_EXAMPLE_SET_RAW_ADV_DATA
        esp_err_t raw_adv_ret = esp_ble_gap_config_adv_data_raw(raw_adv_data, sizeof(raw_adv_data));
        if (raw_adv_ret){
            ESP_LOGE(GATTS_TAG, "config raw adv data failed, error code = %x ", raw_adv_ret);
        }
        adv_config_done |= adv_config_flag;
        esp_err_t raw_scan_ret = esp_ble_gap_config_scan_rsp_data_raw(raw_scan_rsp_data, sizeof(raw_scan_rsp_data));
        if (raw_scan_ret){
            ESP_LOGE(GATTS_TAG, "config raw scan rsp data failed, error code = %x", raw_scan_ret);
        }
        adv_config_done |= scan_rsp_config_flag;
#else
        //config adv data
        esp_err_t ret = esp_ble_gap_config_adv_data(&adv_data);
        if (ret){
            ESP_LOGE(GATTS_TAG, "config adv data failed, error code = %x", ret);
        }
        adv_config_done |= adv_config_flag;
        //config scan response data
        ret = esp_ble_gap_config_adv_data(&scan_rsp_data);
        if (ret){
            ESP_LOGE(GATTS_TAG, "config scan response data failed, error code = %x", ret);
        }
        adv_config_done |= scan_rsp_config_flag;

#endif

在进行广播数据包配置操作之后，便通过特定标志位adv_config_done和中断事件 去开启广播

static void gap_event_handler(esp_gap_ble_cb_event_t event, esp_ble_gap_cb_param_t *param)
{
    switch (event) {
#ifdef CONFIG_EXAMPLE_SET_RAW_ADV_DATA
    case ESP_GAP_BLE_ADV_DATA_RAW_SET_COMPLETE_EVT:
        adv_config_done &= (~adv_config_flag);
        if (adv_config_done==0){
            esp_ble_gap_start_advertising(&adv_params);
        }
        break;
    case ESP_GAP_BLE_SCAN_RSP_DATA_RAW_SET_COMPLETE_EVT:
        adv_config_done &= (~scan_rsp_config_flag);
        if (adv_config_done==0){
            esp_ble_gap_start_advertising(&adv_params);
        }
        break;
#else
    case ESP_GAP_BLE_ADV_DATA_SET_COMPLETE_EVT:
        adv_config_done &= (~adv_config_flag);
        if (adv_config_done == 0){
            esp_ble_gap_start_advertising(&adv_params);
        }
        break;
    case ESP_GAP_BLE_SCAN_RSP_DATA_SET_COMPLETE_EVT:
        adv_config_done &= (~scan_rsp_config_flag);
        if (adv_config_done == 0){
            esp_ble_gap_start_advertising(&adv_params);
        }
        break;
#endif
    case ESP_GAP_BLE_ADV_START_COMPLETE_EVT:
        //advertising start complete event to indicate advertising start successfully or failed
        if (param->adv_start_cmpl.status != ESP_BT_STATUS_SUCCESS) {
            ESP_LOGE(GATTS_TAG, "Advertising start failed\n");
        }
        break;
    case ESP_GAP_BLE_ADV_STOP_COMPLETE_EVT:
        if (param->adv_stop_cmpl.status != ESP_BT_STATUS_SUCCESS) {
            ESP_LOGE(GATTS_TAG, "Advertising stop failed\n");
        }
        else {
            ESP_LOGI(GATTS_TAG, "Stop adv successfully\n");
        }
        break;
    case ESP_GAP_BLE_UPDATE_CONN_PARAMS_EVT:
         ESP_LOGI(GATTS_TAG, "update connetion params status = %d, min_int = %d, max_int = %d,conn_int = %d,latency = %d, timeout = %d",
                  param->update_conn_params.status,
                  param->update_conn_params.min_int,
                  param->update_conn_params.max_int,
                  param->update_conn_params.conn_int,
                  param->update_conn_params.latency,
                  param->update_conn_params.timeout);
        break;
    default:
        break;
    }
}

以上便是收发的大致流程，下次更具体的代码
