KNX智能家居系统设置———控制窗帘电机模块

ETS5

ETS5（Engineering Tool Software）是一款用于配置和编程KNX系统的专业软件工具。它是KNX协会官方推出的工具。它提供了一个直观且功能强大的界面，用于创建、编辑和调试KNX系统。

窗帘项目设计

遮阳帘系统配备智能控制系统，可实现整个综合服务楼所有区域遮阳帘的集控、层 控、分区控，实现中控可视化便捷控制。

选择的遮阳帘是百叶帘具有高效低耗

▪ 遮阳帘系统采用高速百叶帘专用电机驱动，实现百叶高效、静音运行；

▪ 采用专利传动系统，省力节能，可使用小功率电机驱动，低耗运行。 主要实现的功能：1、窗帘的分区控制 2、窗帘的楼层控制 3、窗帘的集中控制 4、场景控制

项目设备：  4路窗帘模块、8键智能按键面板、640mA电源模块、IP下载器； 电脑；  电动窗帘1台；  KNX 总线若干，红黑端子若干，电缆线若干。

下面是ETS5软件对KNX设备模块做设置过程：

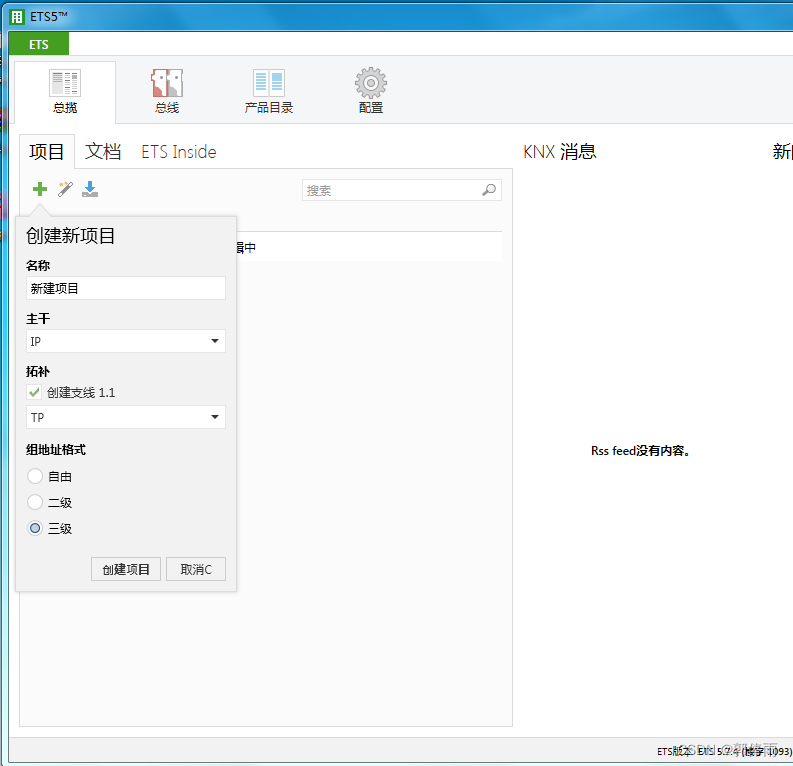

1.创建项目

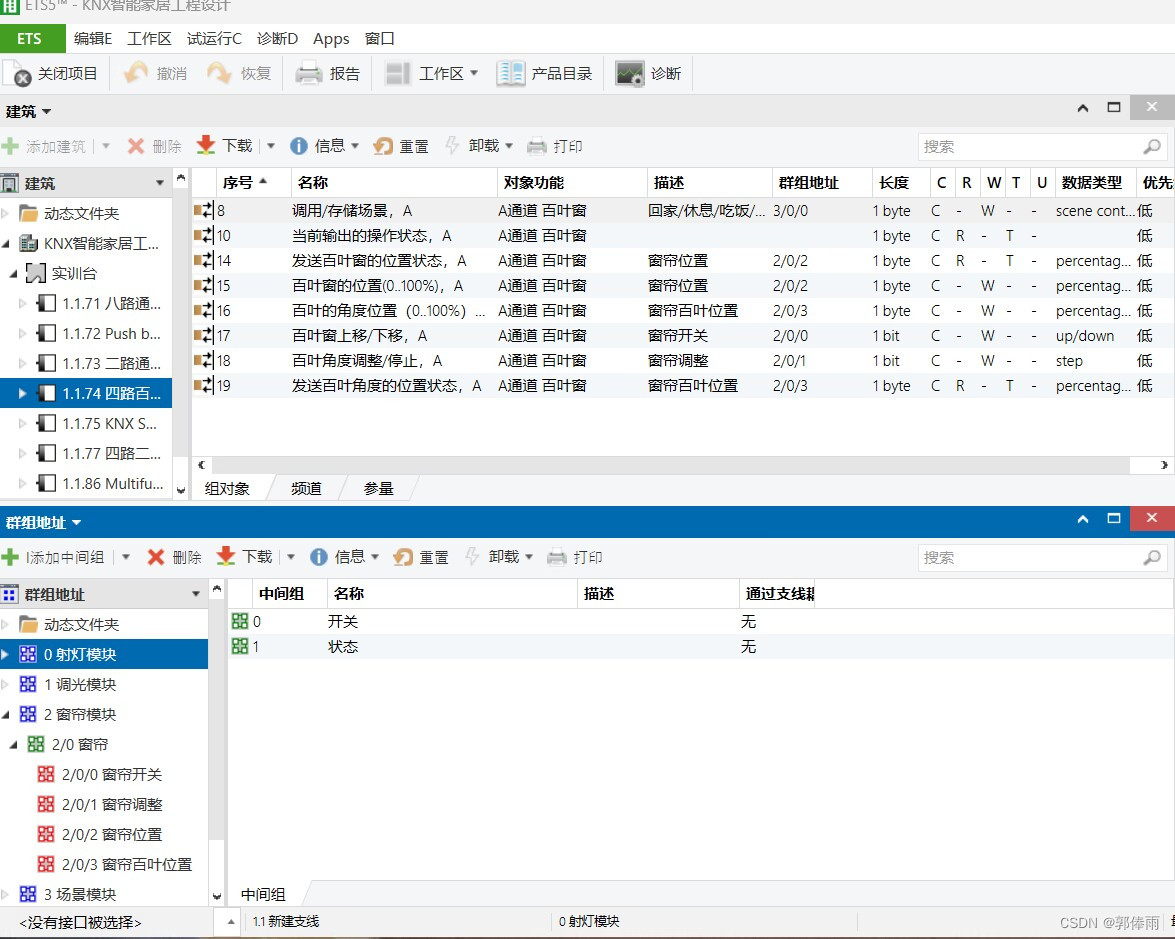

2.添加设备与群组地址

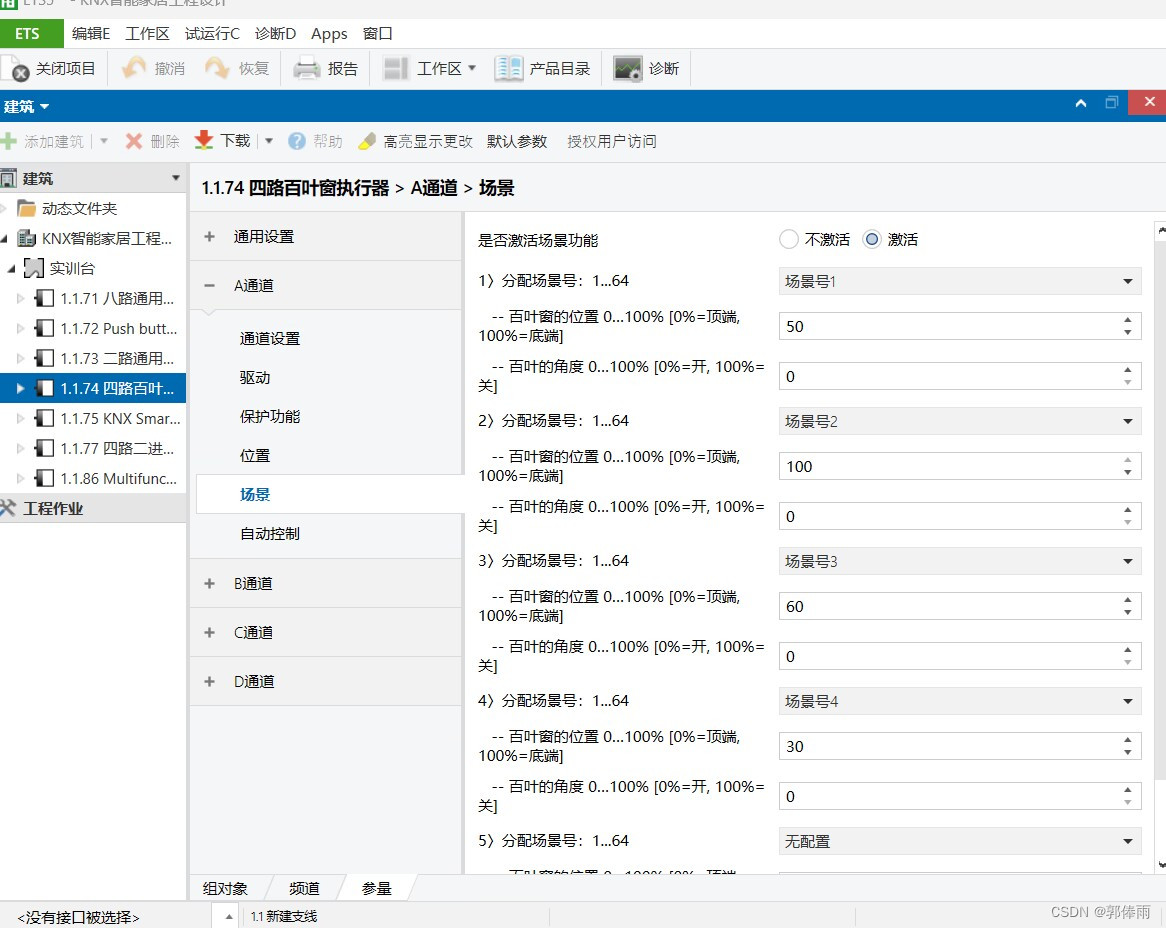

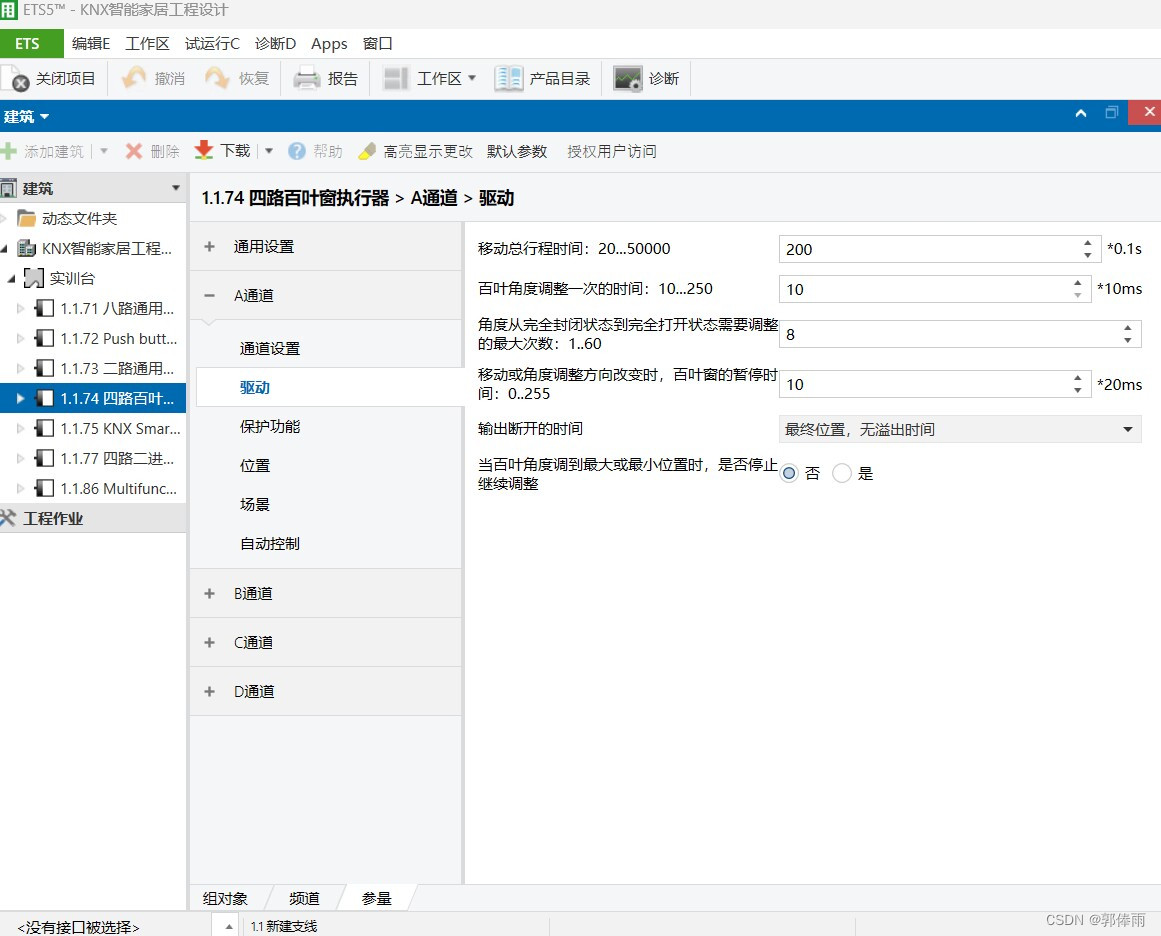

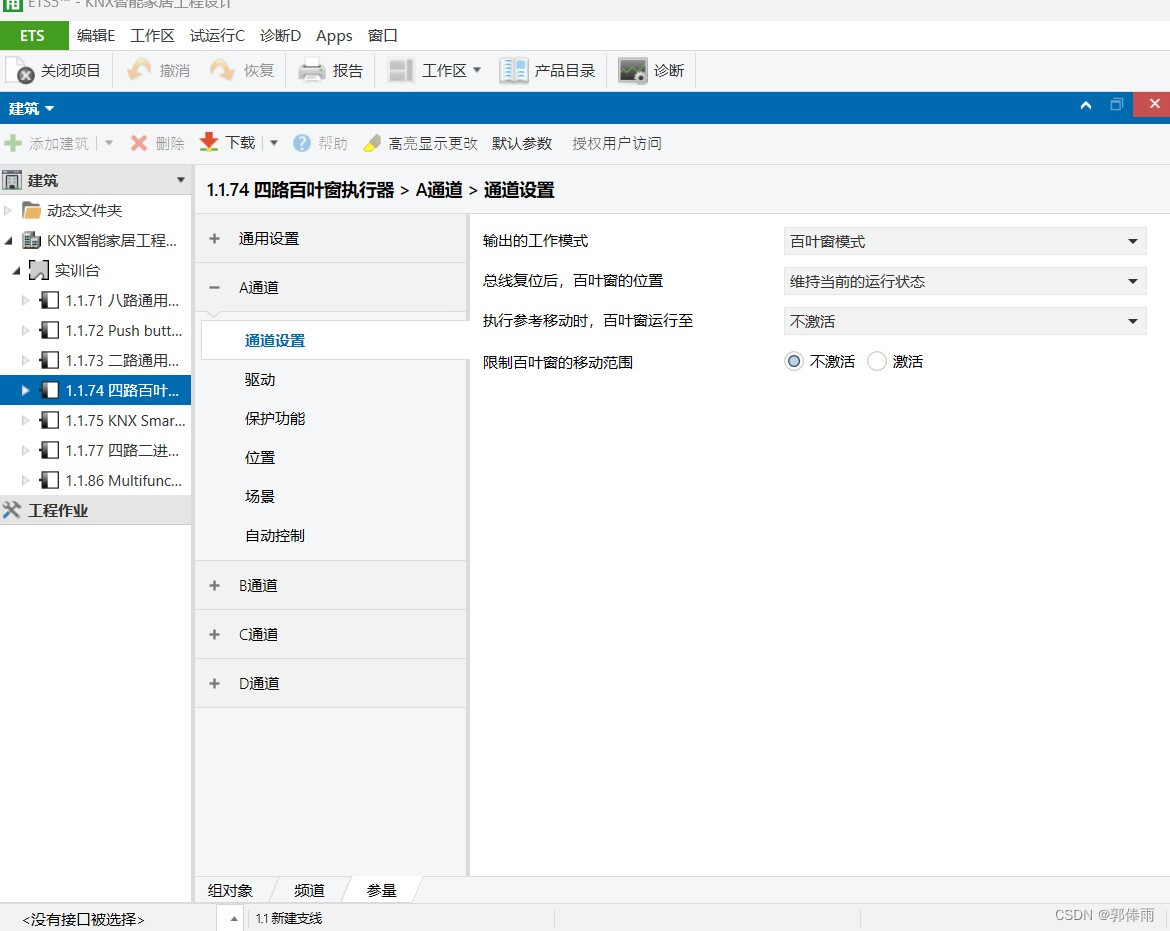

3.设置百叶帘参数

注意事项

        百叶调整时间是指执行器接收到一个向上或向下调整的命令时，百叶调整运行的时间。调整时间越短，百叶调整的角度越精确。 百叶调整的最大次数是指百叶从完全打开状态调整到完全关闭状态所需要的次数，百叶的 当前位置就是由次数决定的，每次调整的时间由百叶调整时间决定。因此百叶角度调整的最大 次数需要运行人员经过计数，然后才能在参数中输入一个较准确的值。
