巴基斯坦国旗

巴基斯坦国旗

巴基斯坦国旗呈长方形，长与宽之比为3:2。左侧是白色竖长方形，宽度占整个旗面的1/4；右侧为深绿色长方形，中央有一颗白色五角星和一弯白色新月。白色象征和平，代表国内信奉印度教、佛教、基督教、祆教的居民和其他少数民族；绿色象征繁荣，还代表伊斯兰教。新月象征进步，五角星象征光明；新月和五角星还象征对伊斯兰教的信仰。

   两个圆弧圆心和五角星中心都在同一条对角线上。

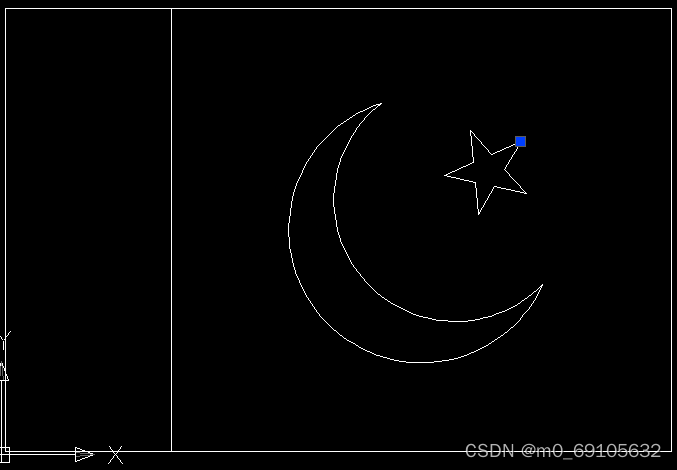

CAD图片：





核心代码：

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace ceshi1
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void pictureBox1_Click(object sender, EventArgs e)
        {
            var g = this.pictureBox1.CreateGraphics();

            SolidBrush whiteBrush = new SolidBrush(Color.White);
            SolidBrush greenBrush = new SolidBrush(Color.Green);


            Point point1 = new Point(20, 20);
            Point point2 = new Point(140, 20);
            Point point3 = new Point(500, 20);
            Point point4 = new Point(20, 340);
            Point point5 = new Point(140, 340);
            Point point6 = new Point(500, 340);

            Point[] points1 = { point5, point4, point1, point2 };
            Point[] points2 = { point6, point5, point2, point3 };


            g.FillPolygon(whiteBrush, points1, System.Drawing.Drawing2D.FillMode.Alternate);
            g.FillPolygon(greenBrush, points2, System.Drawing.Drawing2D.FillMode.Alternate);//基本形状
            g.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;
            Brush bush = new SolidBrush(Color.White);
            g.FillEllipse(bush, 248, 123, 136, 136);
            Brush blackbush = new SolidBrush(Color.Green);
            g.FillEllipse(blackbush, 273, 118, 116, 116);
            int R = 23;
            const double PI = Math.PI;
            double ct1 = PI / 10.0;
            var pen = new Pen(Color.White);
            var brush = new SolidBrush(Color.White);
            Point pt0 = new Point(345, 155);
            Point[] pts = new Point[10];
            double dct = PI / 5.0;
            double ct2 = 3 * PI / 5.0 - ct1;
            double r = R * Math.Cos(4 * Math.PI / 10.0) / Math.Cos(2 * Math.PI / 10.0);
            int i = 0;
            for (i = 0; i < 9; i += 2)
            {
                pts[i].X = (int)Math.Round(pt0.X + R * Math.Cos(PI / 7 + ct1 + i * dct));
                pts[i].Y = (int)Math.Round(pt0.Y - R * Math.Sin(PI / 7 + ct1 + i * dct));
            }
            for (i = 1; i < 10; i += 2)
            {
                pts[i].X = (int)Math.Round(pt0.X + r * Math.Cos(PI / 7 + ct1 + i * dct));
                pts[i].Y = (int)Math.Round(pt0.Y - r * Math.Sin(PI / 7 + ct1 + i * dct));
            }
            g.FillPolygon(brush, pts);
        }
    }
}
效果图片：
