红外线报警器电路设计方案（四）

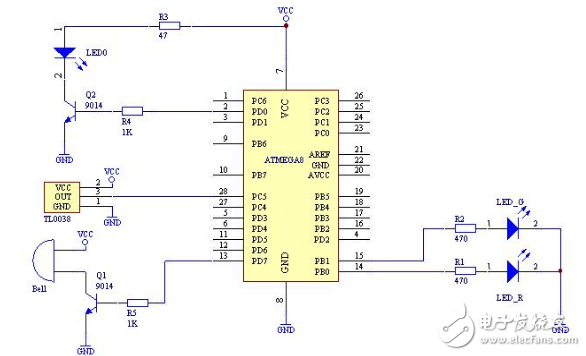

实验电路图

工作原理

Atmega8的PD0端口输出经过调制的38KHZ的方波信号，然后经Q2驱动红外线发射管LED0发出红外线信号。TL0038是集红外线信号接收放大为一体的接收器。其中心接收频率为38KZH，输出为TTL电平，平时输出高电平，当收到码信号后，输出低电平。

BELL为长鸣蜂鸣器，两个引脚分别为正负极，当正负极两端加上5V电压后，蜂鸣器发出响声。注意，该蜂鸣器两脚不能接反，否则蜂鸣器会烧毁。

电路工作后，正常情况下TL0038接收不到红外信号，而输出高电平。当有物体出现在发射管前方时，TTL0038会接收到从物体上反射回来的红外光信号，然后输出低电平通知MCU打开蜂鸣器报警。

红外线报警器电路设计方案（五）

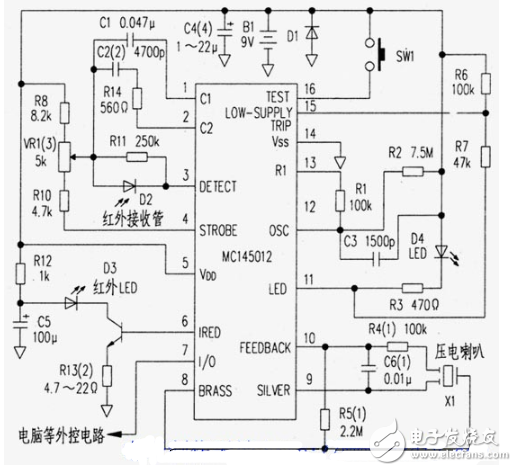

火灾报警器集成电路MC145012集成了报警器的全部功能，只要外接红外线发射、接收元件及喇叭等，就可构成一台火灾报警器，而且还可以与电脑连接构成报警系统。

电路原理。由⑥脚输出驱动红外LED（D3）发射红外光，由红外接收管D2接收：D2和D3安装成相互不能直射的位置。当不存在由火灾引起的烟雾时，D2输出为0；如果有烟雾，则红外光因烟雾而发生散射，使D2能接收到散射光，触发报警器报警。

图中，调整C2和R13的值可粗调检测灵敏度；VB1为灵敏度细调；SW1为启动按钮；喇叭采用压电喇叭；⑦脚为I/O口，用于与电脑等外控电路连接。

整机由9V电池供电，当使用锰锌电池时，C4为22μF，使用碱性电池时，C4为1μF。

红外线报警器电路设计方案（六）

本例介绍的红外线遮光式防盗报警器具有触摸报警功能，能在有人挡住红外光束或触摸门锁时发出声光报警，可用于家庭、商店等防盗场合。

电路工作原理

红外线遮光式防盗报警器由红外线发射器和红外线接收/触摸报警电路组成。

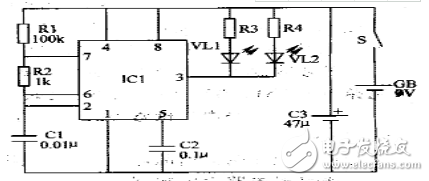

红外线发射器电路由时基集成电路IC1、电阻器R1~R4、电容器C1~C3、红外发光二极管VL1、VL2、

电源开关S和电池GB组成，如图所示。

红外线接收/触摸报警电路由红外接收放大电路、译码器、触发控制电路、稳压滤波啥路、多谐振荡器和音频输出电路组成，如图所示。

红外接收放大电路由红外光敏二极管VD1、VD2、电阻器R4~E8、电容器C4、C5和晶体管V1~V2组成。

译码器电路由音频译码器集成电路IC2、电容器C6~C9、电阻器R9和可变电随器RP组成。

触发控制电路由电阻器R1O~Rl2、电容器C10、C11、晶体管V3、V4、触摸电极A和晶闸管VT组成。多谐振荡器由晶体管V5、V6、电阻器R13~R16、电容器C13、C14和发光二极管VL3组成。

红外线报警器电路设计方案（七）

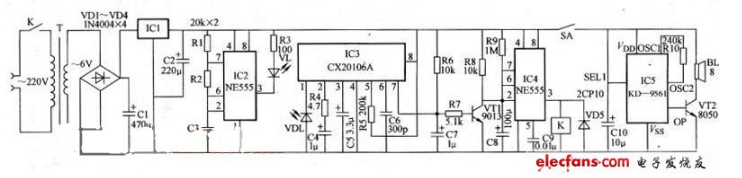

红外线发射器由IC2（NE555）、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。VLS是红外线发射探头，其40kHz高频信号由它向外辐射，形成红外线光束。VDL是红外线接收探头，它与IC3（CX20106A）组成红外线接收、整形和放大电路，放大后的红外线信号变成电脉冲信号。IC4及其外围元器件组成报警执行电路，一旦其2脚为低电平，电路立即翻转，信号输出端3脚立即转为高电平输出，同时具有延时功能。

平时，VDL接收到VDL辐射的红外光束。红外线接收专用前置放大集成电路（它的特点是灵敏度高、不用电感谐振线圈）IC3的信号输出端7脚为低电平，VT1呈截止状态，IC4的2脚为高电平，3脚为低电平输出，因此后续电路均不会工作，无报警声发出。当有人经过防盗物的主要通道、进人房门或靠近防盗物时，挡了一下红外光线，在挡住的瞬间，IC3的7脚立即转为高电平，从而使VTl饱和导通，2脚立即为低电平，故IC4翻转，3脚为高电平，K得电吸合，接通模拟声报警专用集成电路IC5的电源，扬声器BL就发出响亮的警报声。

与此同时，IC4进人延时阶段，约经过2nun（计算公式为t=1．1RgC8）时间后，IC4置位，使3脚又转为低电平，报警声停止。如果这时红外线又被挡住，电路会再次工作。
