proteus绘制流水灯原理图中74273高低电平出错

最新推荐文章于 2025-01-09 21:30:11 发布
最新推荐文章于 2025-01-09 21:30:11 发布
阅读量1.4k 收藏 4
点赞数 2
文章标签： proteus
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_69424569/article/details/127952828
版权

那个大佬帮忙看看吧😭真的研究好久了

我太想知道到底是哪里出错了😭😭😭

下面的图片是我绘制的原理图，包括8086最小系统和流水灯，在U6 U7那部分，也就是74273两块芯片，运行结果右部分全是现在是红色高电平，是错误的。

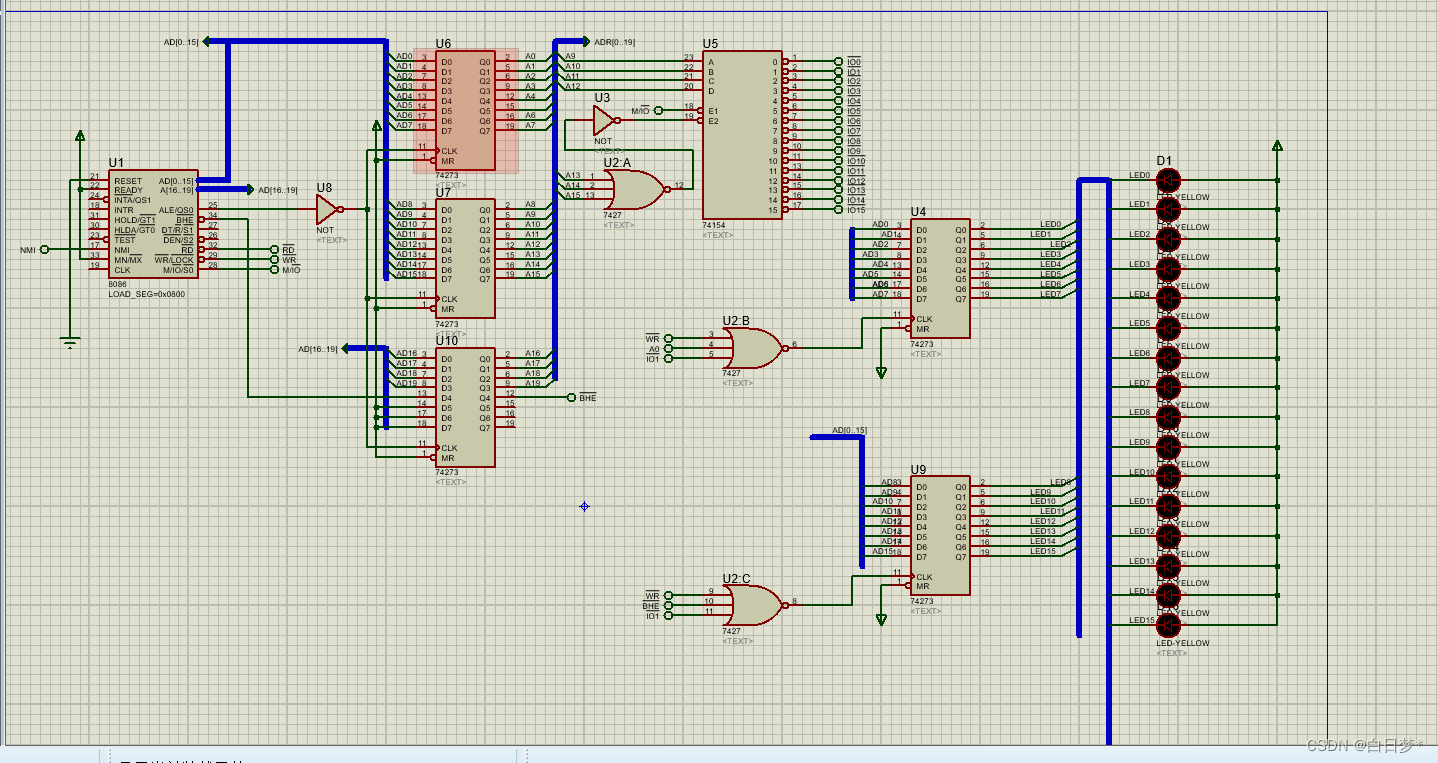

这个是运行正确的显示结果(此原理图不是我绘制的），但是我研究了挺久的两份原理图几乎没有什么不一样的地方(两份图我用的是同一个代码) 89f14155570e4e0b8330b08957d8185a.png

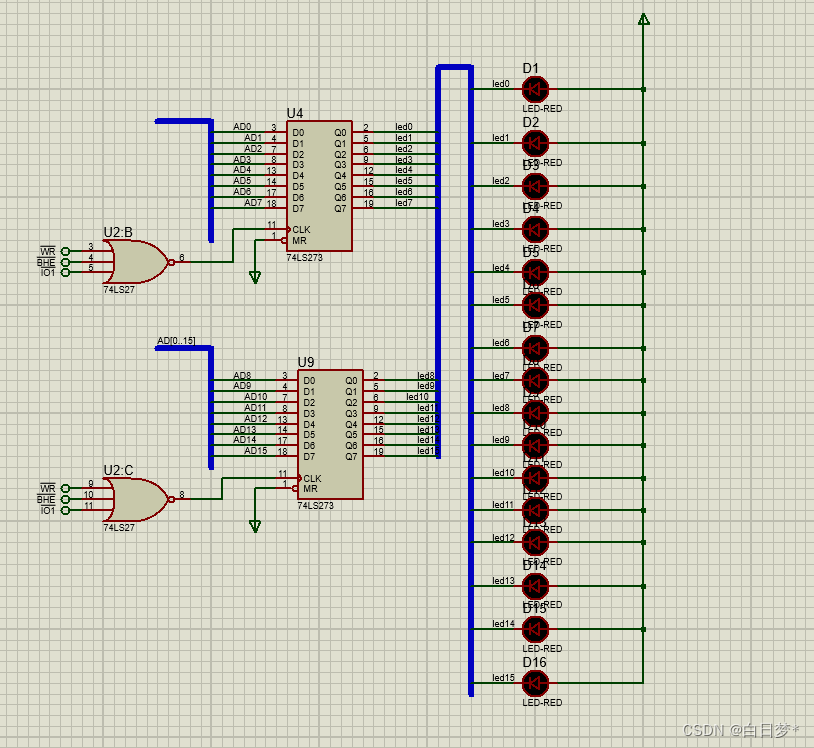

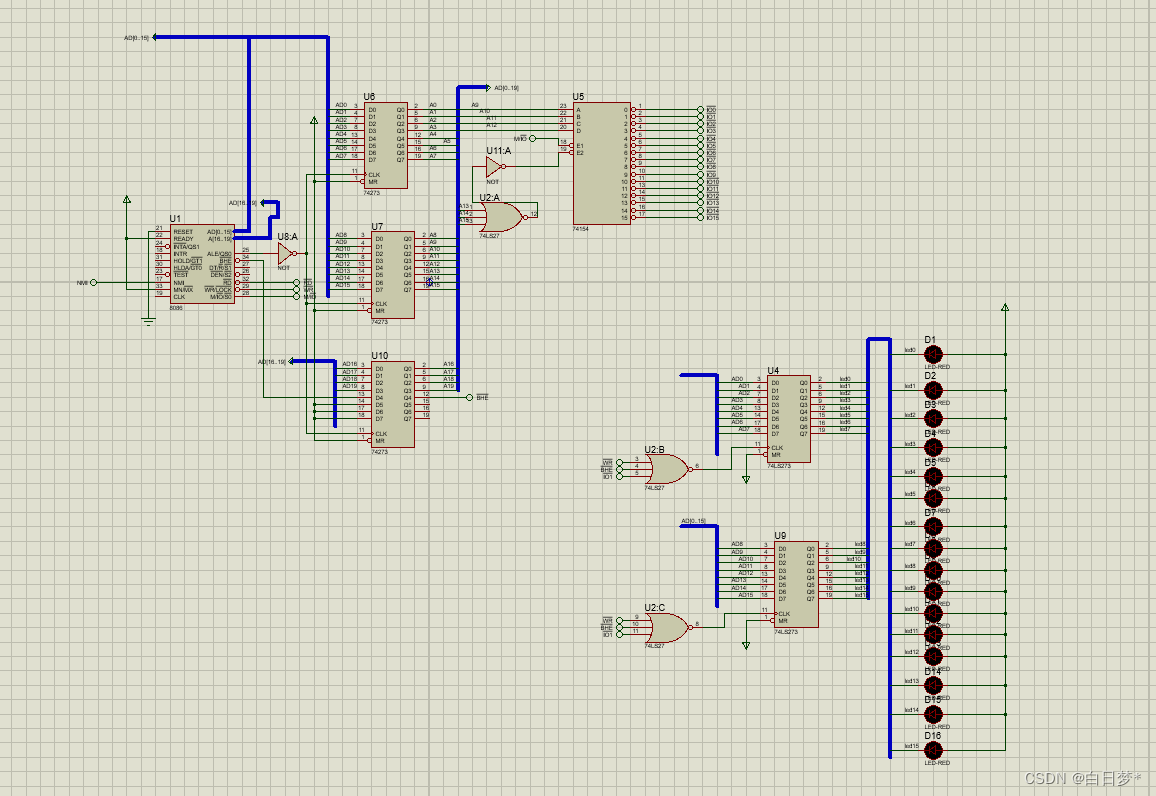

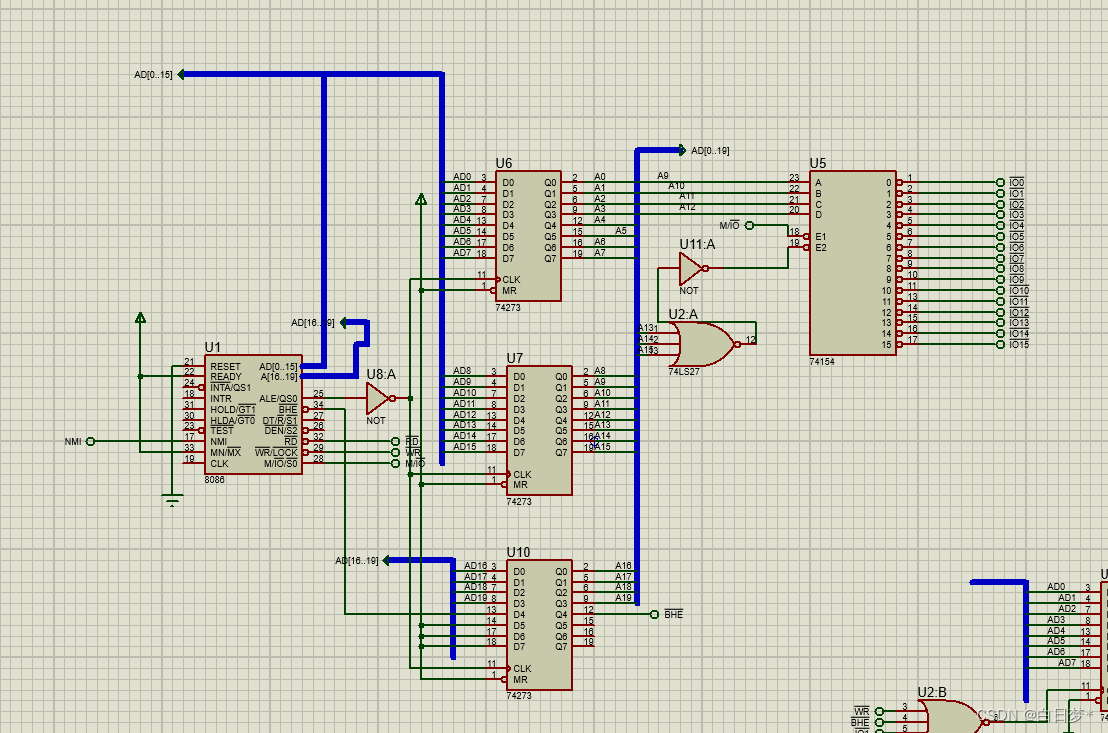

这三张是我绘制的原理图 1cbc561a10de4bd99c484e60ef20279e.png

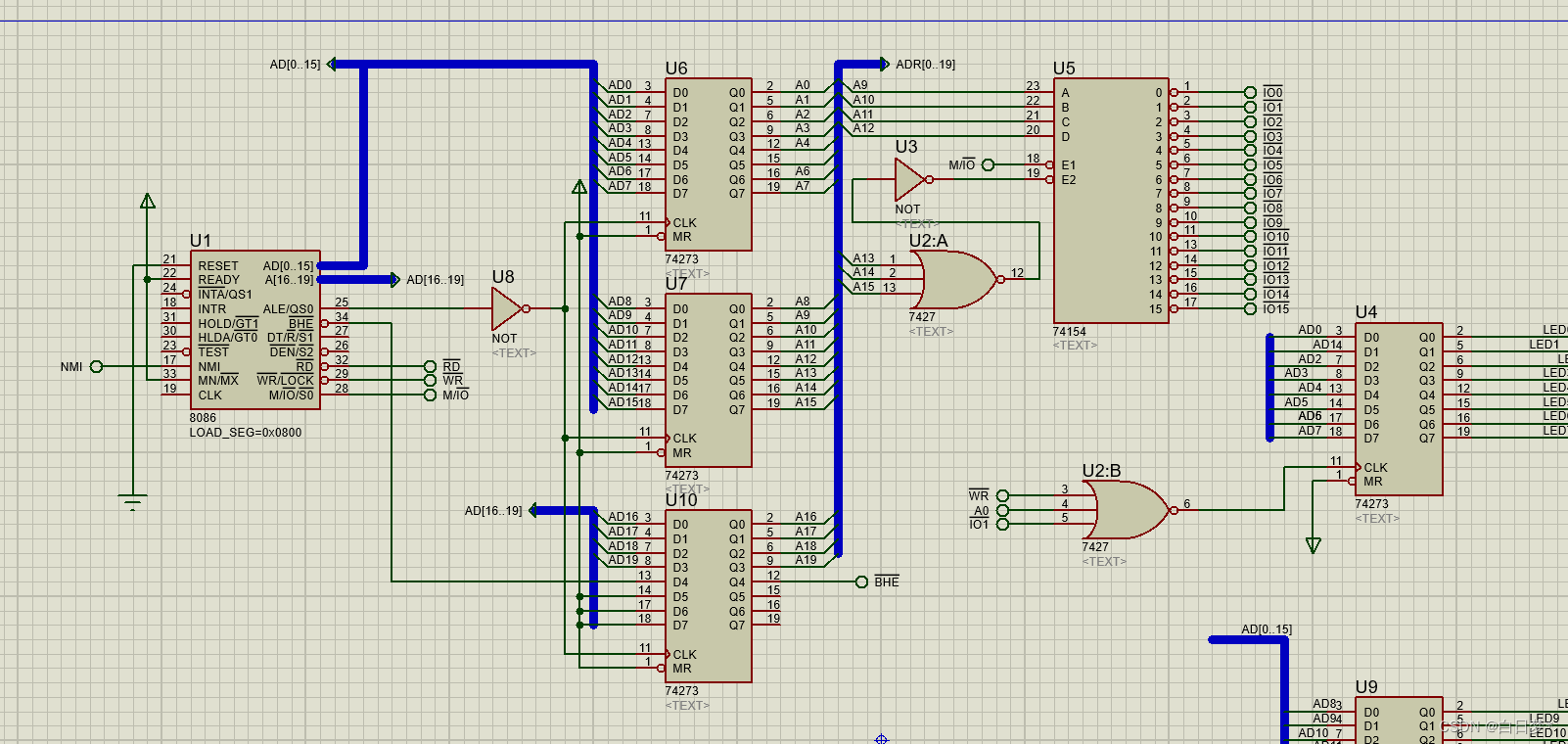

这三张是运行结果正确的原理图。 c1d0983de2f44768bb20d9650bbf0cc6.png



 非常感谢！😊
