什么是ER图？手把手教你5分钟学会！附5张用户模板案例

在当今数据驱动的社会中，数据建模对于理解和管理复杂的数据结构至关重要。ER图是一种强大的可视化工具，用于描述实体及其之间的关系。无论是构建新的信息系统还是改进现有的数据模型，ER图都能帮助开发者和相关人员清晰地理解数据需求和结构。

今天的文章旨在介绍ER图的基本概念、绘制方法和用户案例等，希望通过这篇文章，大家能了解和掌握绘制ER图的基本技能，为开发高效可靠的应用程序奠定坚实的基础。

一、什么是ER图？

ER图（Entity-Relationship Diagram），即实体-关系图，是一种用于描述数据模型的概念图，主要用于数据库设计阶段。E-R图可以帮助设计师和开发者理解数据需求并构建相应的数据库结构。

点击查看模板高清原图https://www.processon.com/view/554f2e0fe4b09739f45a4494

二、什么时候使用ER图？

ER图广泛应用于多种场景中，什么时候画ER图呢？以下是几个主要的使用场景：

1、系统分析与设计。在系统开发初期，ER图被用来捕捉业务需求并定义数据结构，它也可以帮助分析人员和设计师理解业务流程中的数据元素及它们之间的关系。

2、数据库设计。ER图可以用于定义数据库的逻辑结构，包括实体、属性和联系。基于ER图，还可以进一步设计数据库的物理结构，如表结构、索引等。

3、软件工程。ER图在帮助开发者理解各个模块的数据需求，促进模块间的接口设计中也起到关键作用。在集成测试阶段，ER图可用于验证数据的一致性和完整性。

4、数据仓库和商业智能。ER图能用于构建数据仓库的架构，定义事实表和维度表之间的关系。同时，它还可以进行报告和仪表板设计，基于ER图构建的数据模型可以支持高级数据分析和报表生成。

5、数据治理和管理。ER图提供了有关数据元素的元数据信息，有助于数据治理和文档化；在进行数据质量控制时，通过ER图可以更容易地发现和解决数据质量问题。

6、项目管理和协作。ER图作为共享的语言，有助于不同背景的人员（如业务分析师、IT专家）之间进行有效沟通；当业务需求发生变化时，ER图可以用来评估影响范围，并计划相应的数据结构调整。

7、教学和培训。ER图常被用作教授数据库原理和技术的基础工具，对于新入职的员工或学生，ER图可以作为学习数据库设计的重要工具。

通过这些应用场景不难看出，ER图不仅在数据库设计中发挥着核心作用，还在整个软件开发生命周期中扮演着重要角色，无论是从技术角度还是业务角度来看，ER图都是一个非常有价值的工具。希望大家可以花一些时间去研究和学习，想必对大家工作的帮助也是立竿见影的。

三、ER图的组成

ER图的组成要素主要有实体、属性、联系和键四个部分，接下来展开说说。

1、实体（Entity）

实体代表现实世界中的对象或概念，比如“客户”、“产品”或“订单”。每个实体都有一些属性，这些属性是用来描述该实体的特征，例如“客户的姓名”、“产品的价格”。

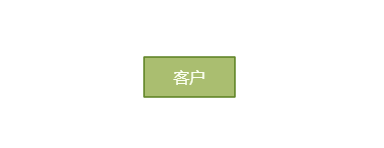

实体通常用矩形框表示，框内写上实体的名称。比如：

2、属性（Attribute）

实体所具有的某一特性，一个实体可由若干个属性来刻画。属性不能脱离实体，属性是相对实体而言的。例如，“客户”的属性可以包括“姓名”、“电话”、“地址”等。

属性通常用椭圆形或下划线表示，用无向边将其与相应的实体连接起来。

3、联系（Relationship）

联系也叫关系，它表示两个或多个实体之间的关联方式。例如，“客户”和“订单”之间的“创建”联系。

联系通常用菱形表示，菱形内写上联系的名称。

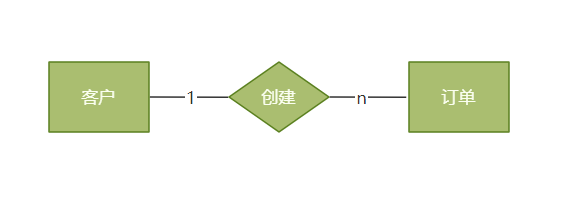

比如：1个客户拥有多个订单

联系与实体之间用线条连接，并在连接线上标出联系类型，例如一对一（1:1）、一对多（1:N）、多对多（M:N）。

接下来，分享一下实体和联系的关系。

在ER图中，实体和联系之间的关系主要有3种基本类型，分别是：一对一（ 1：1）、一对多（1：N）、多对多（M：N）。

下面分别介绍这3种关系类型：

1）一对一关系（ 1：1）

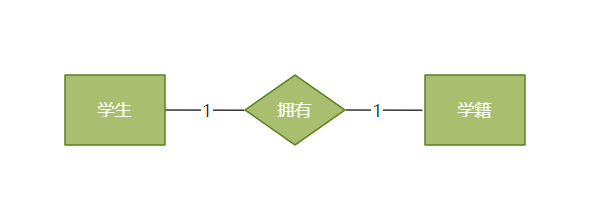

表示两个实体集中的每个实体最多只能与另一个实体集中一个实体相关联。比如：“学生”与“学籍”之间的关系。一个学生只能有一个学籍，而一个学籍也只能对应一个学生。

2）一对多关系（1：N）

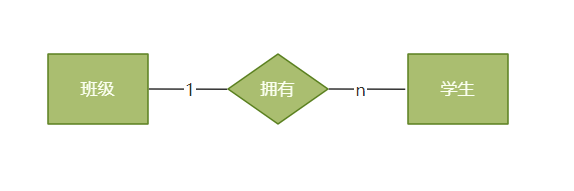

表示一个实体集中的每个实体可以与另一个实体集中的多个实体相关联，而另一个实体集中的每个实体最多只能与前一个实体集中的一个实体关联。比如：“班级”与“学生”之间的关系。一个班级可以有多个学生，但每个学生只能属于一个班级。

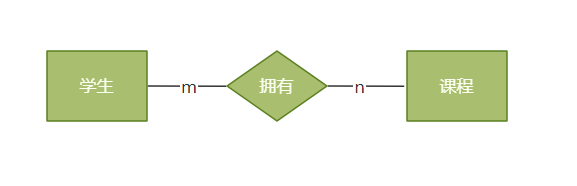

3）多对多关系（M：N）

表示两个实体集中的每个实体都可以与另一个实体集中的多个实体相关联，反之亦然。比如：“学生”与“课程”之间的关系。一个学生可以选修多门课程，一门课程也可以被多个学生选修。

4、键（Key）

键分为主键（Primary Key）和外键（Foreign Key）。

主键 ：用于唯一标识实体的属性或属性组合，常用下划线（_）来标记。

外键：在一个实体中引用另一个实体的主键，用于建立实体之间的联系，常用虚线箭头来标记。

四、用户模板案例

了解了ER图的基本信息，下面通过四个从模板库搜索到的用户案例来帮助大家打通融合这些信息，帮助大家快速高效的掌握ER图的绘制。

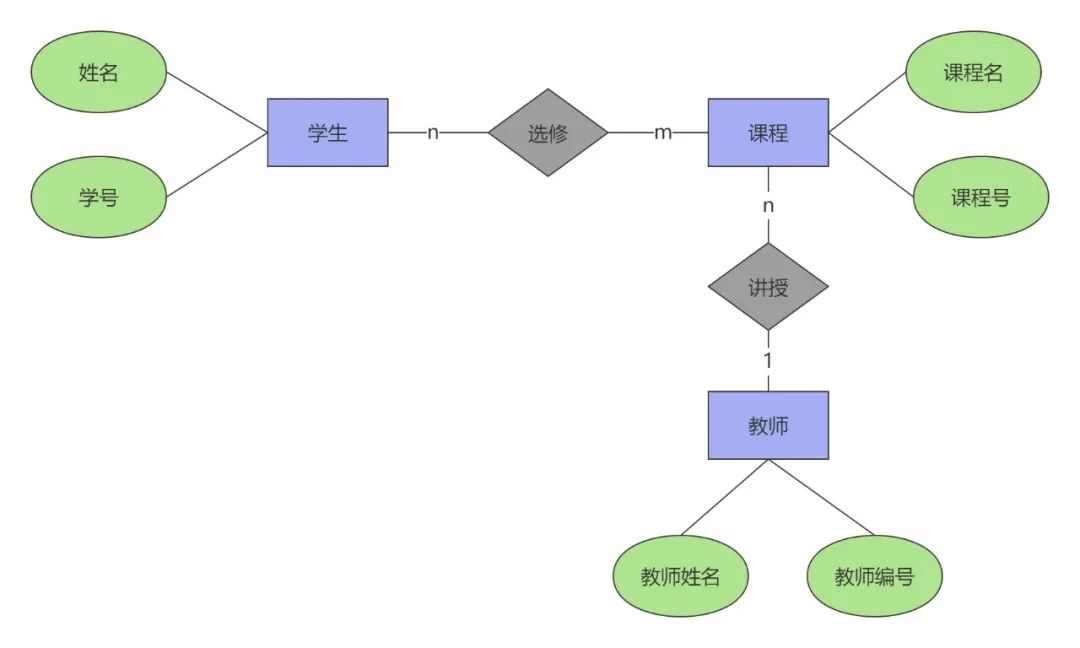

1、学生选修课ER图

点击查看模板高清原图https://www.processon.com/view/66bc6ad62515964e0bba6b8f

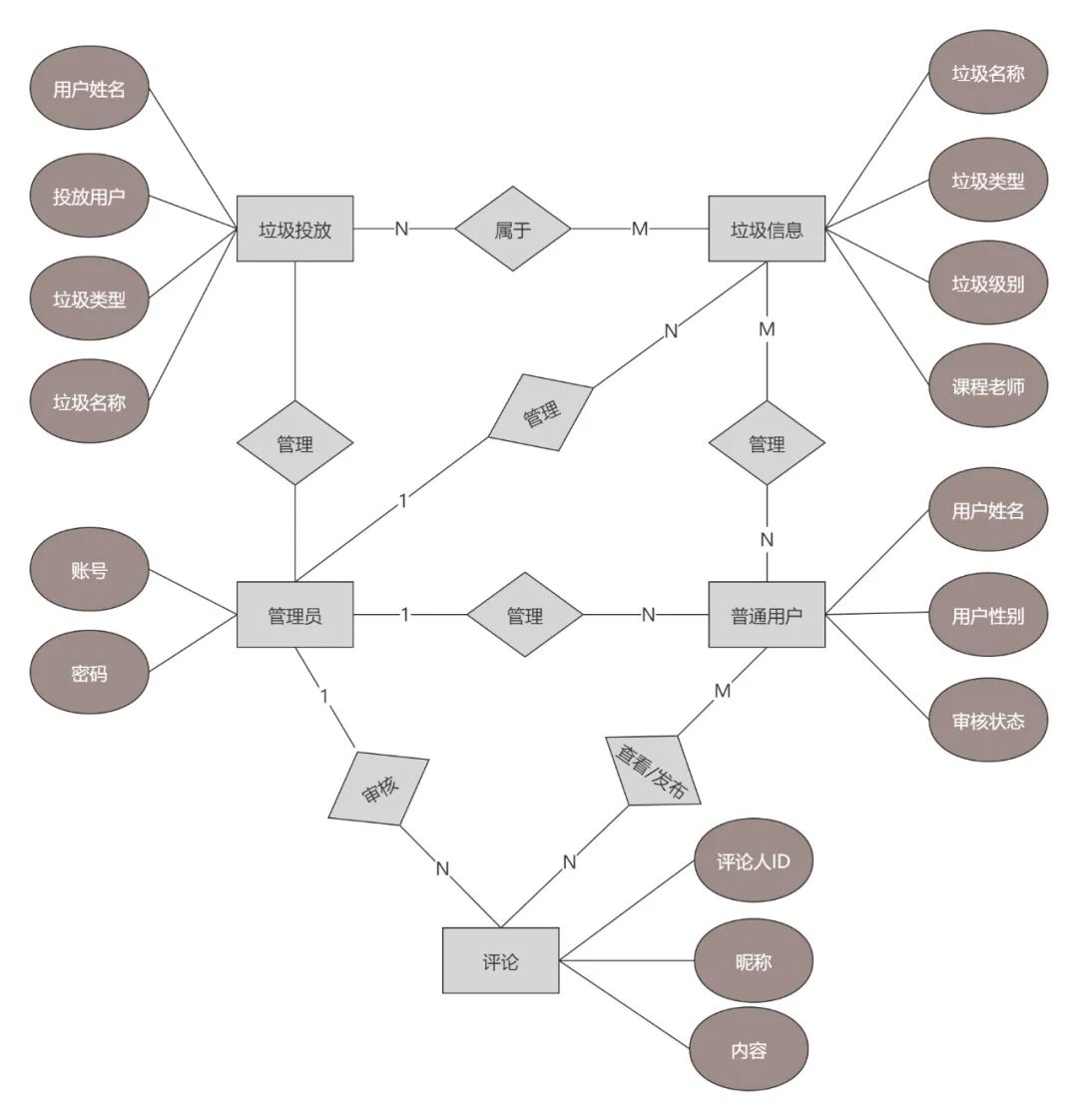

2、垃圾分类系统ER图

点击查看模板高清原图https://www.processon.com/view/66bd9883e78afa6e3099c8cb

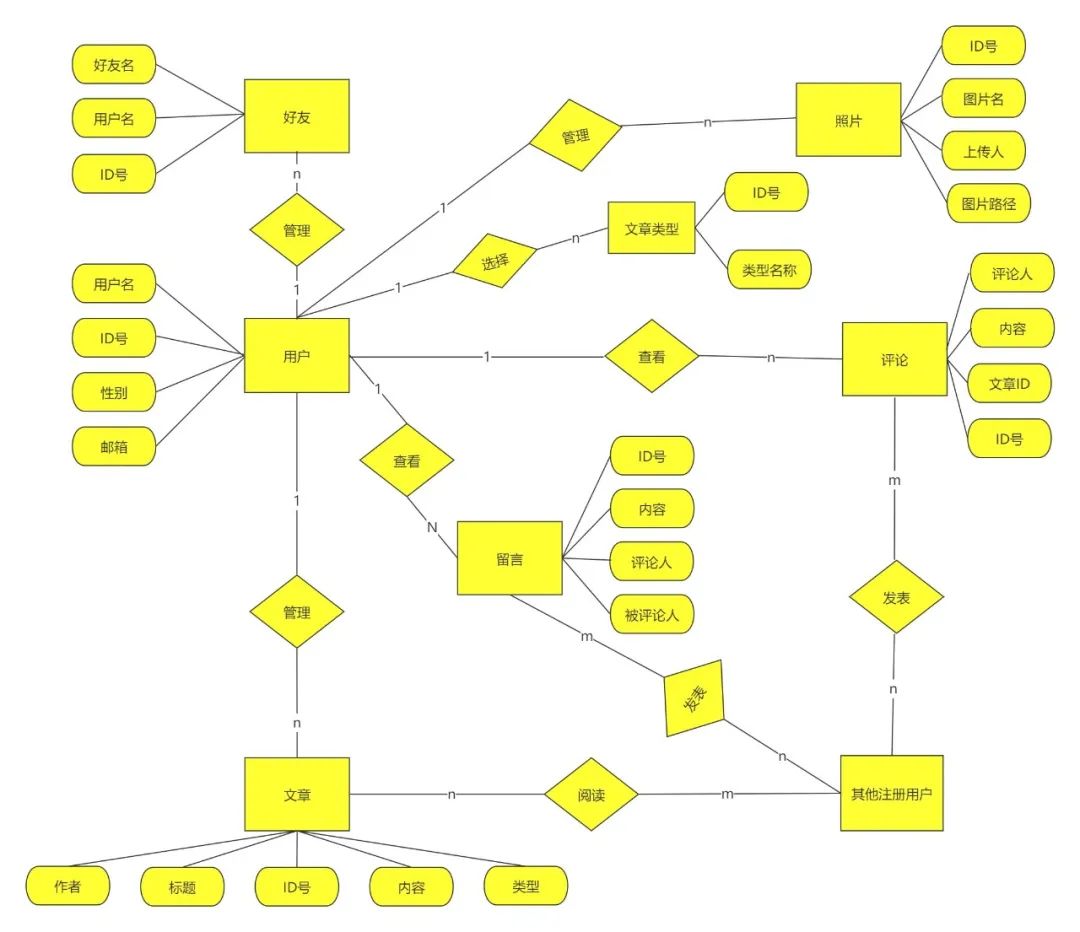

3、博客ER图

点击查看模板高清原图https://www.processon.com/view/665fcd8404d23a0953ae90d8

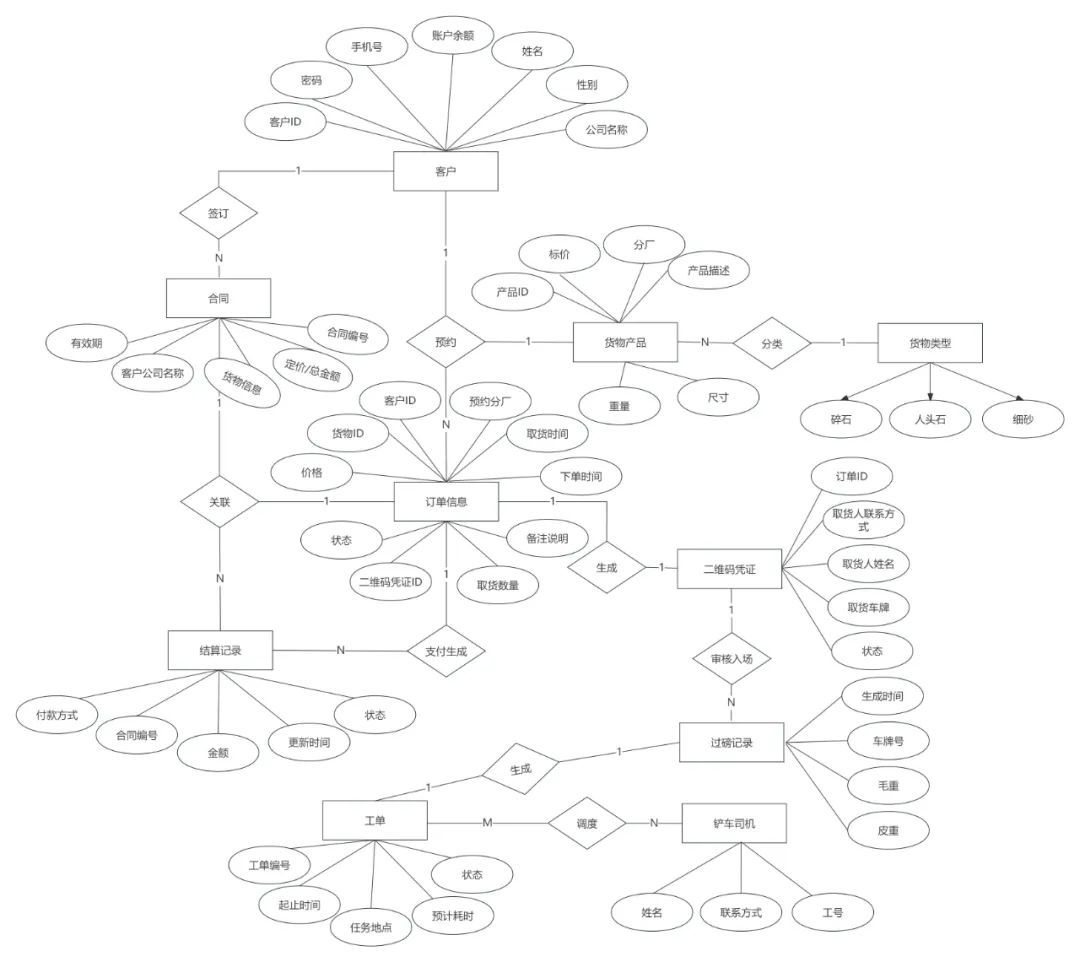

4、矿场ER图

点击查看模板高清原图https://www.processon.com/view/632134840e3e743f5831a354

五、如何用ProcessOn绘制ER图？

绘制ER图是数据库设计的一个基本步骤，它可以帮助我们清晰地定义数据模型。下面是一些基本步骤可以帮助你绘制ER图：

Step1：明确需求，识别实体。比如在“学生选课系统”的业务场景中，学生、课程、教师、学院都是实体。

Step2：确定实体的属性和主键。

比如，学生实体：学号（主键）、姓名、性别；课程实体：课程编号（主键）、课程名、学分。

Step3：定义实体间的关系。如1：1、1：N、M：N。

Step4：添加关系的属性（可选）。当关系本身需要记录信息时，需添加属性。比如，学生选课关系（M：N）→添加属性成绩、选课时间。

Step5：消除多对多关系（转为中间实体）。即M：N关系需拆分：通过中间实体转换为两个1:N关系。比如，学生→选课→课程，新增中间实体选课记录，包含学生ID、课程ID、成绩等。

Step6：细节调整。确保所有的实体和属性都已经正确列出；检查所有必要的联系都已经被定义；调整实体的位置，让ER图布局清晰美观。也可以使用流程图的【风格】功能，对ER图进行整体的美化。

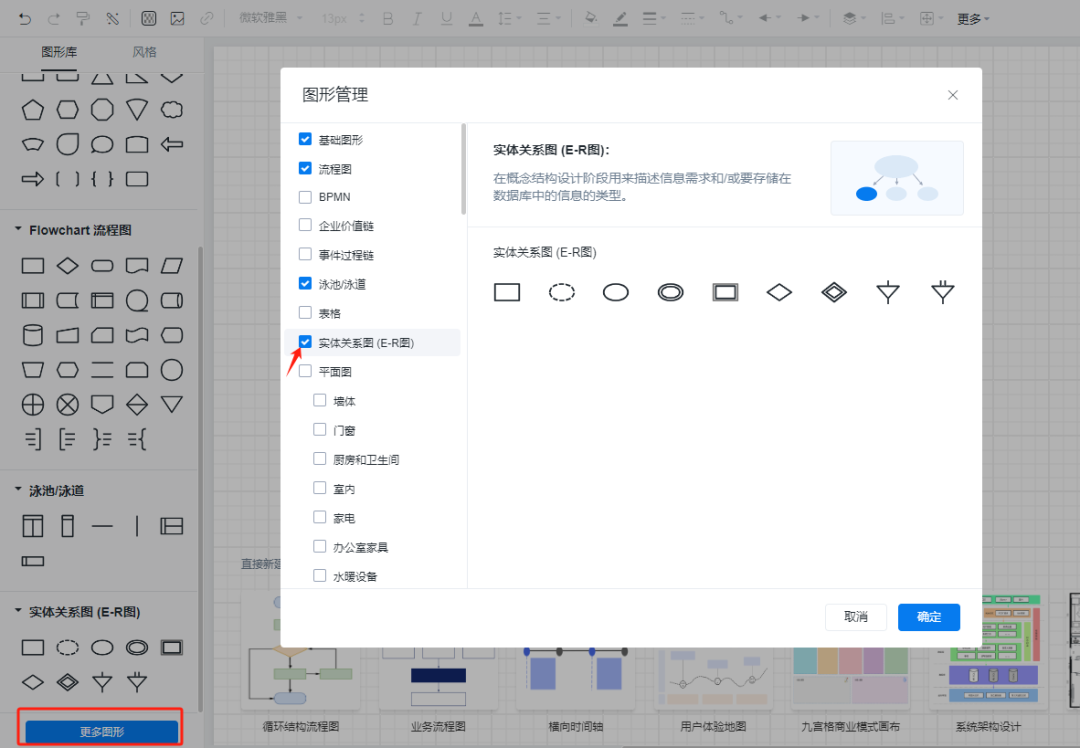

Step7：绘制E-R图。登录ProcessOn账号，新建一张流程图；点击左下方【更多图形】，勾选【实体关系图】，把ER图的图标添加到左侧图形库中即可。

绘图规范：

• 实体用矩形、关系用菱形、属性用椭圆；

• 主键属性用下划线标出

• 关系线标注类型（1：1、1：N、M：N）

Step8：验证与优化。检查逻辑完整性，确保所有的实体和属性都已经正确列出；检查所有必要的联系都已经被定义；调整实体的位置，让ER图布局清晰美观。
