AT89C51单片机人行横道交通灯的实现

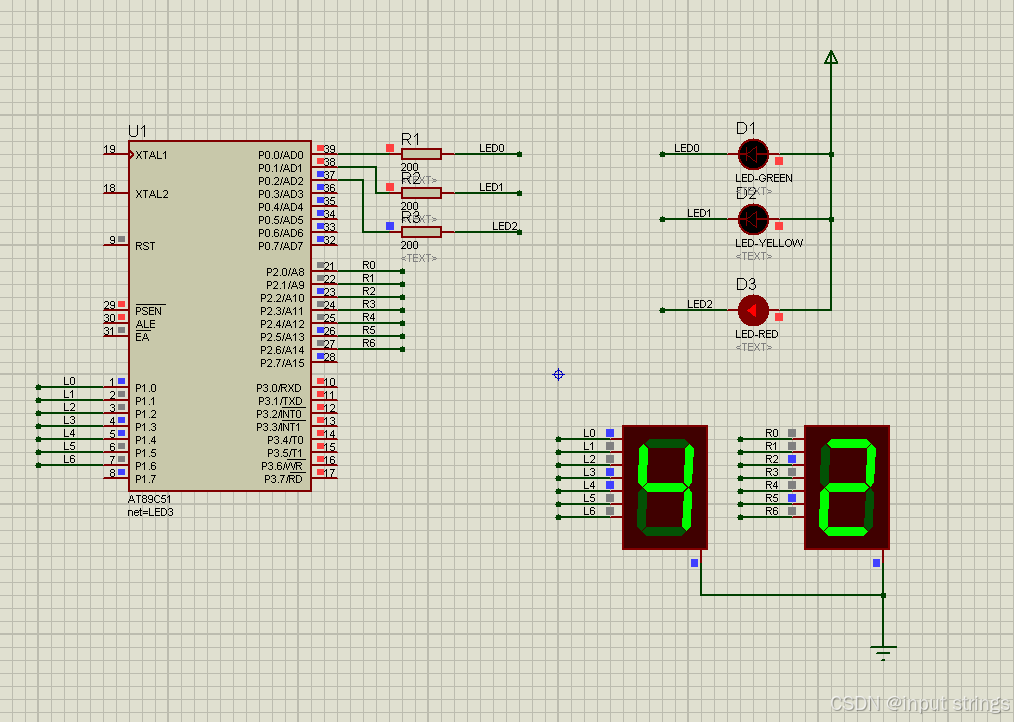

原理图

代码实现:

#include <reg51.h>
unsigned char states[]={0x06,0x05,0x03};
unsigned int n = 0;
unsigned int k = 0;
unsigned int count = 60;
const char seg[] = {0x3F, 0x06, 0x5B, 0x4F,
                    0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};
void initimer() {
    TMOD = 0X00;
    TL0 = (8192 - 5000) % 256;
    TH0 = (8192 - 5000) / 256;
    ET0 = 1;
    EA = 1;
    TR0 = 1;
}
 void flashlled(){
     if(count <= 10 && k==0)
        states[k] = states[k] ^ 0x01;
    else if(k==1)
         states[k]= states[k] ^ 0x02;
          else if(count <= 10 && k==2)
         states[k] = states[k] ^ 0x04;
    P0=states[k];
}
void initimer_ISR() interrupt 1 {
    TL0 = (8192 - 5000) % 256;
    TH0 = (8192 - 5000) / 256;
    n++;
    if (n >= 50) {
        n = 0;
        count--;
    }
    if(count==0){
        states[0]=0x06;
        states[1]=0x05;
        states[2]=0x03;
        k=++k%3;
        if(k==1)
        count=4;
        else
        count=60;
    }
}
void display() {
    P1 = seg[count / 10];
    P2 = seg[count % 10];
}
void main() {
    initimer();
    while (1) {
        display();
        flashlled();
    }
}
