第四章 层次原理图

一、单通道层次原理图

自上而下设计

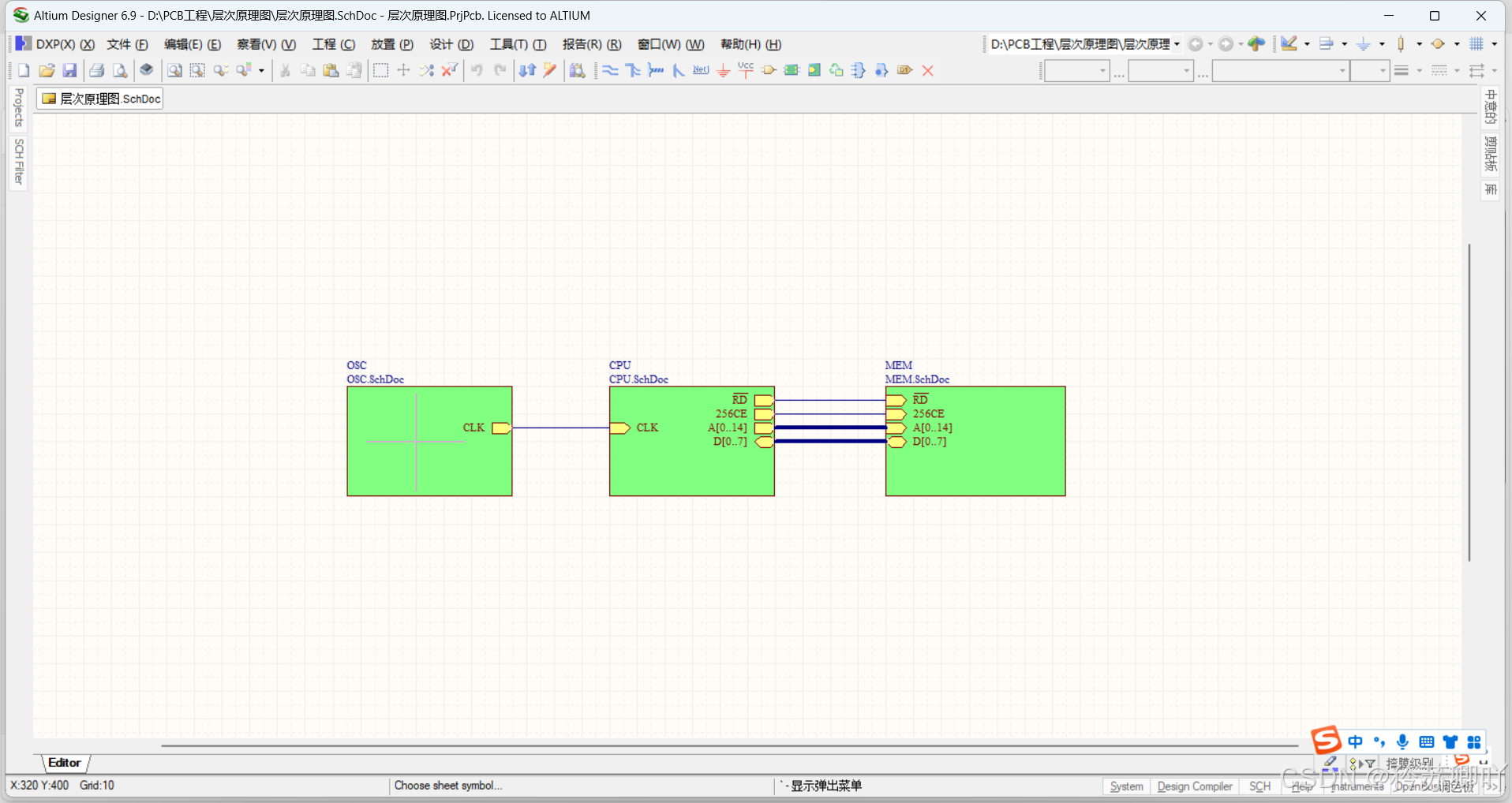

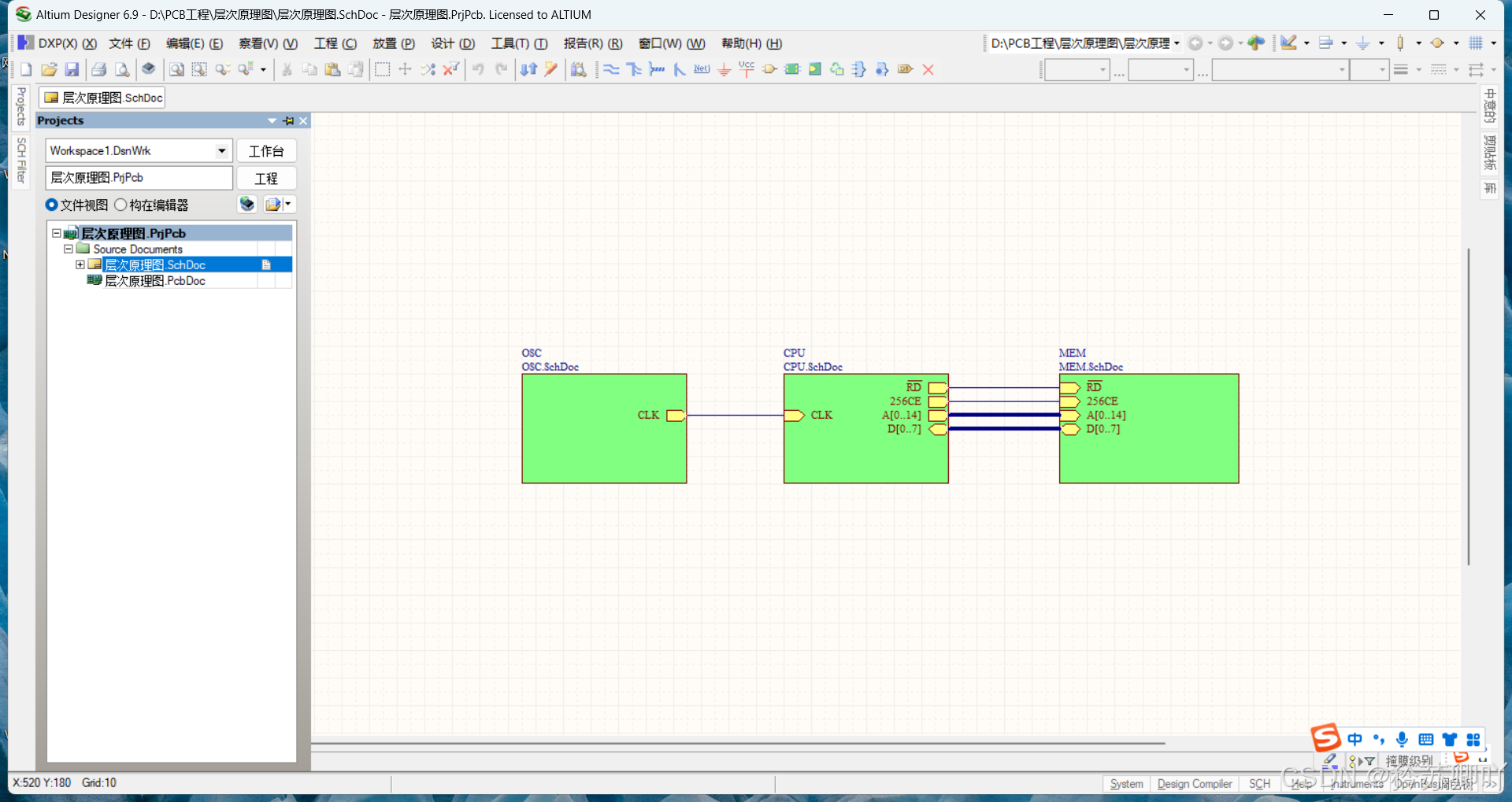

1、先画母图

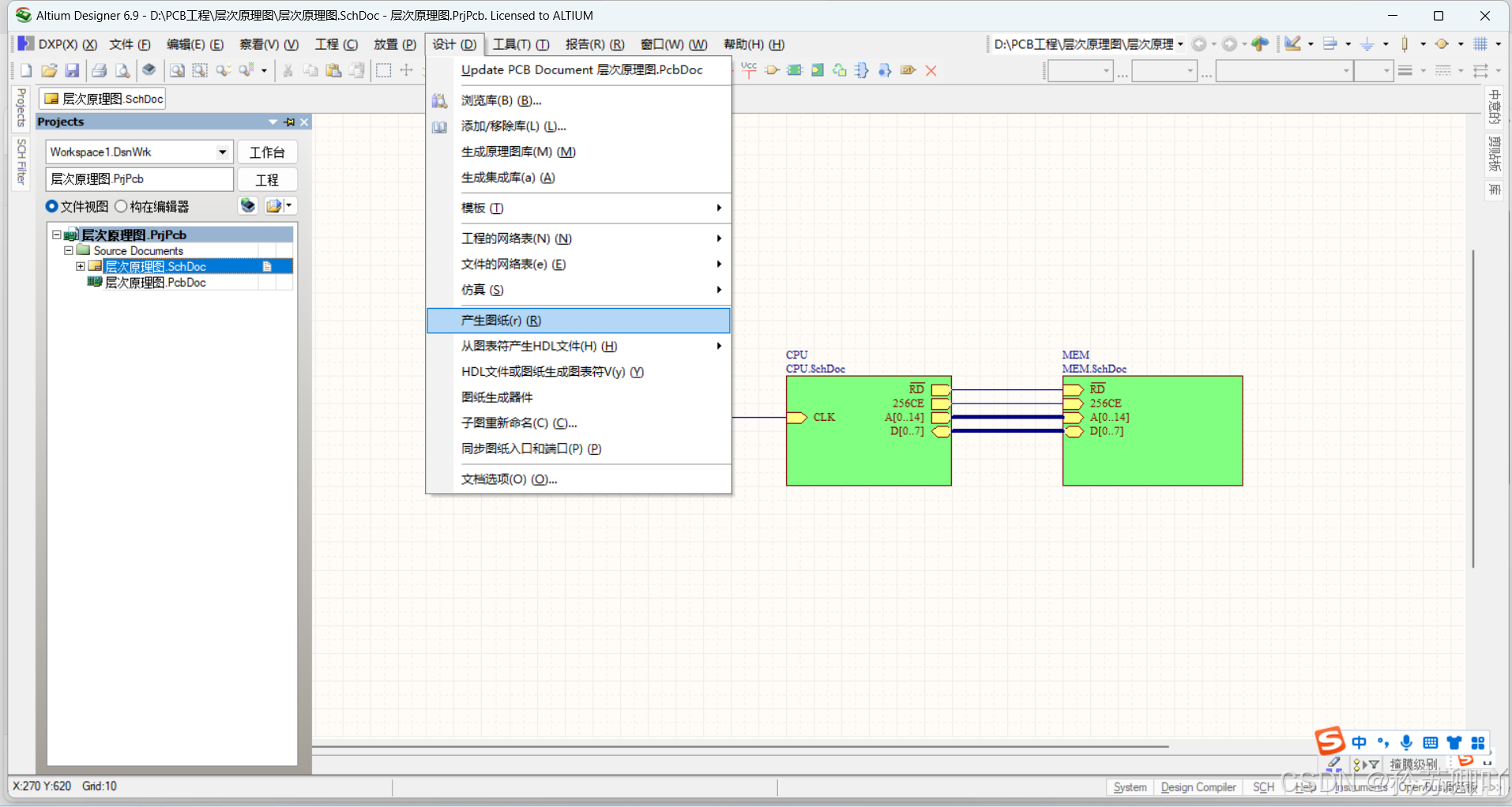

2、【设计】———【产生图纸】

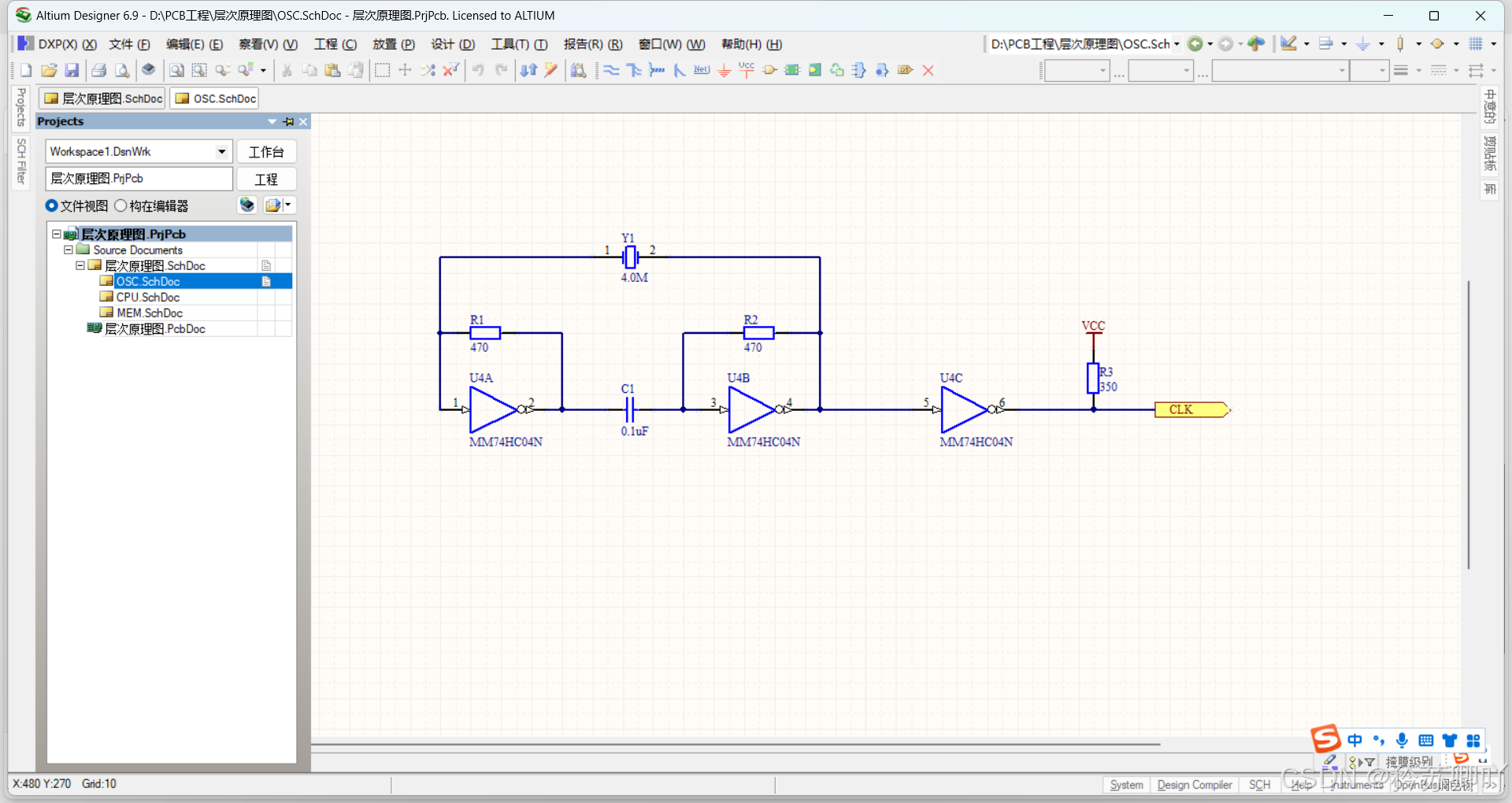

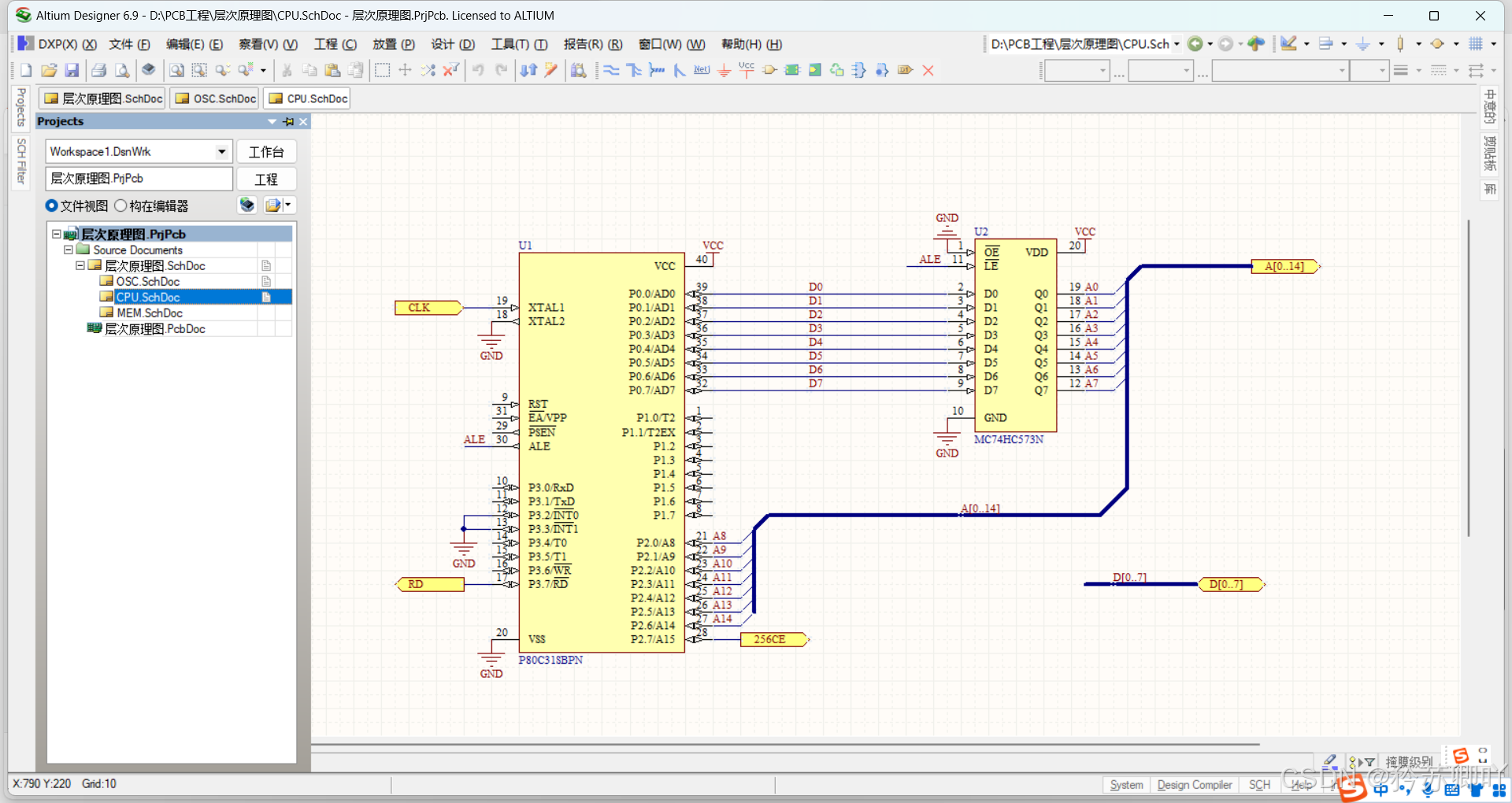

3、点击绿色部分,就会产生3张子图 。

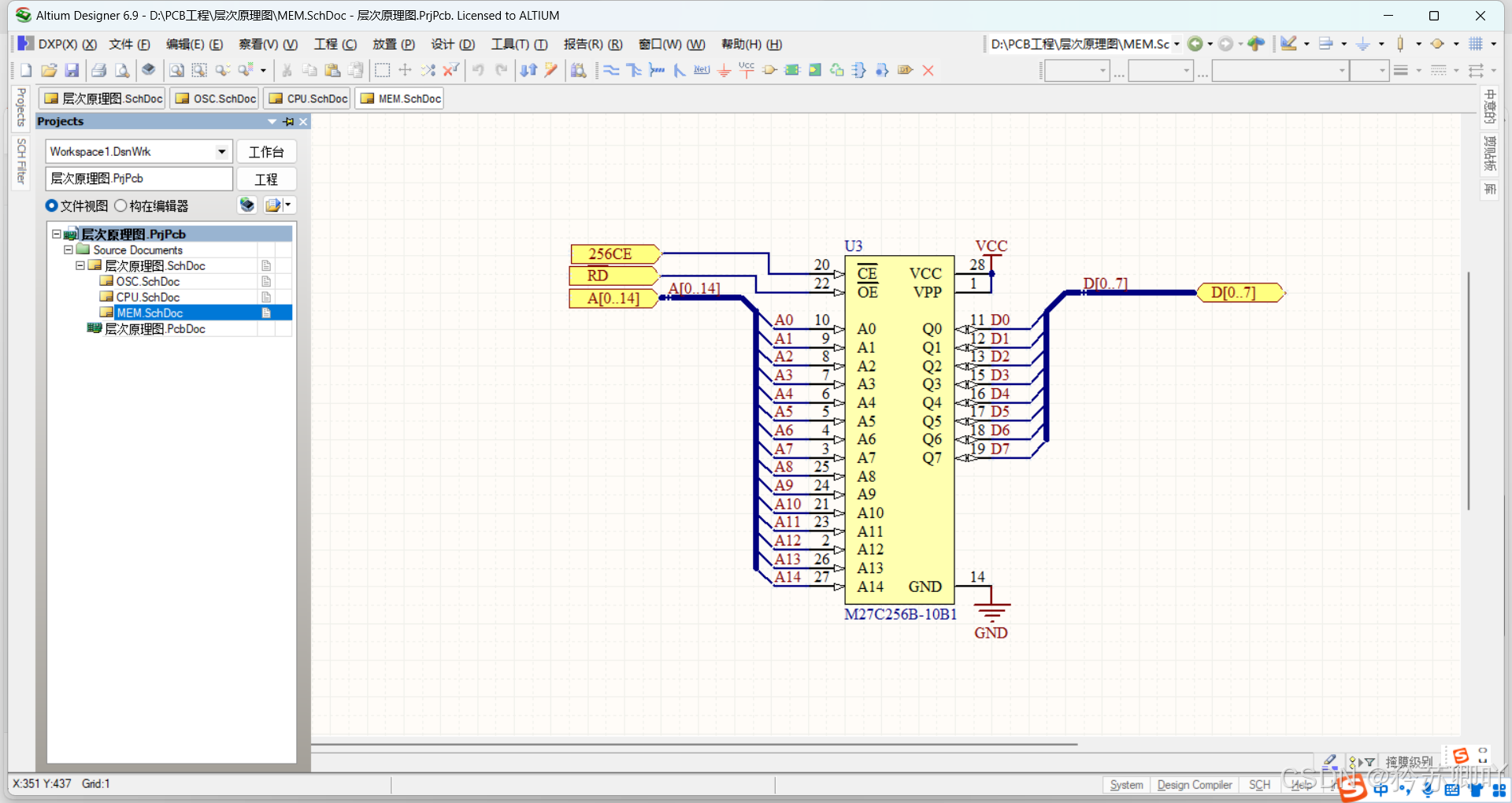

4、依次画好对应子图原理图,再保存即可。



自下而上设计

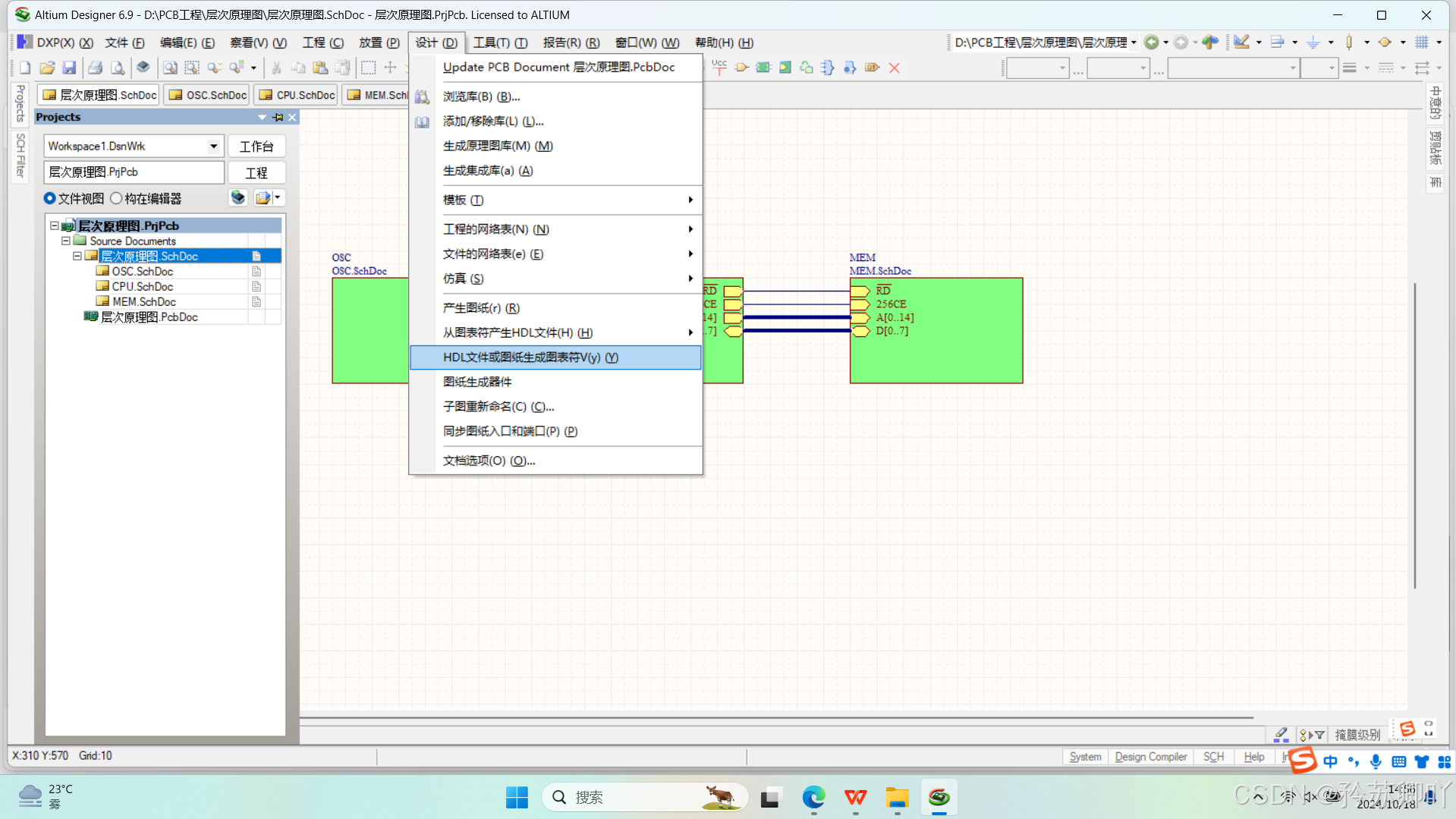

1、先把子图画好,在母图上如下操作。

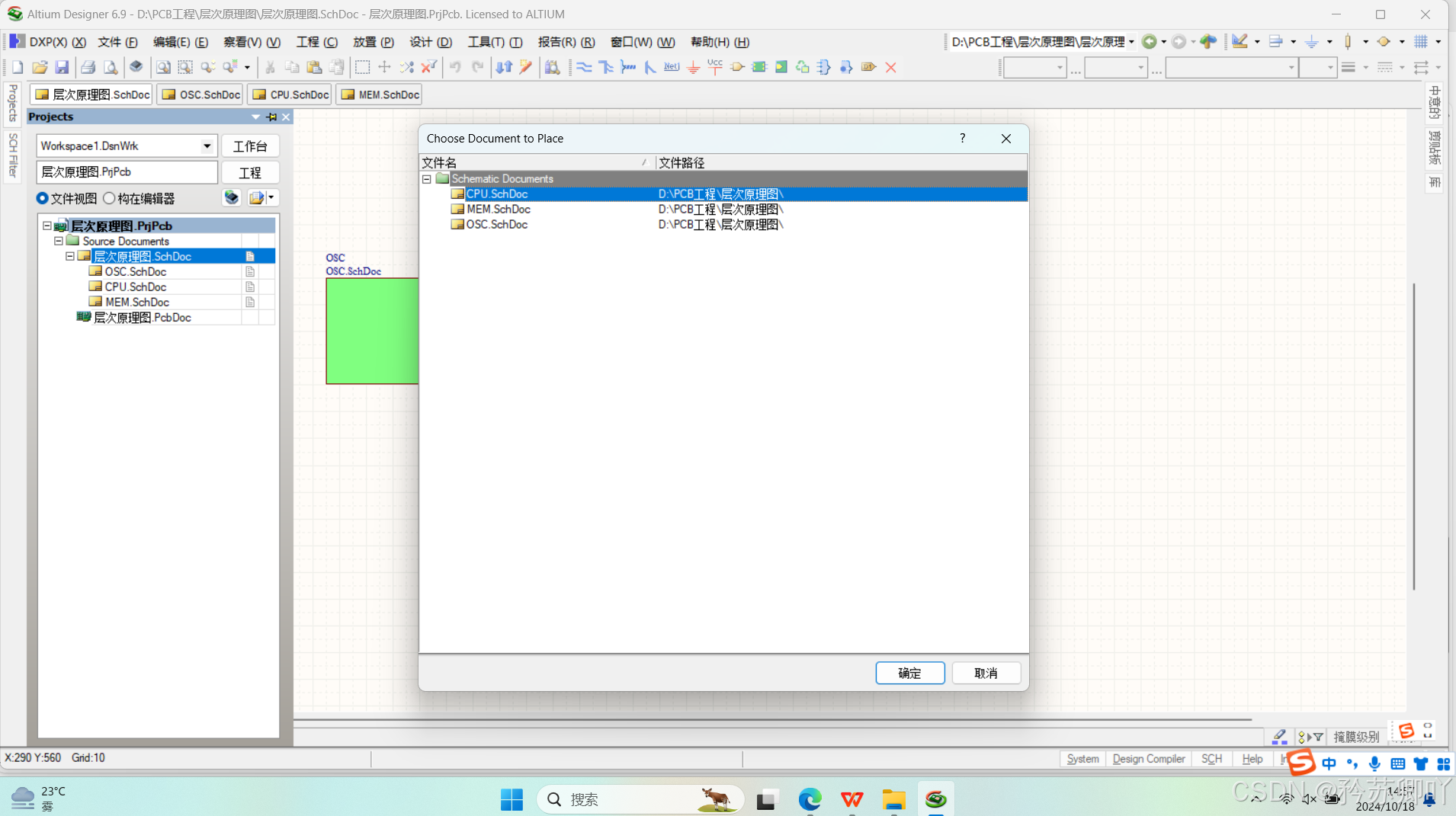

2、分别依次在母图上产生相应部分。

 二、多通道层次原理图

自上而下

 注意事项:

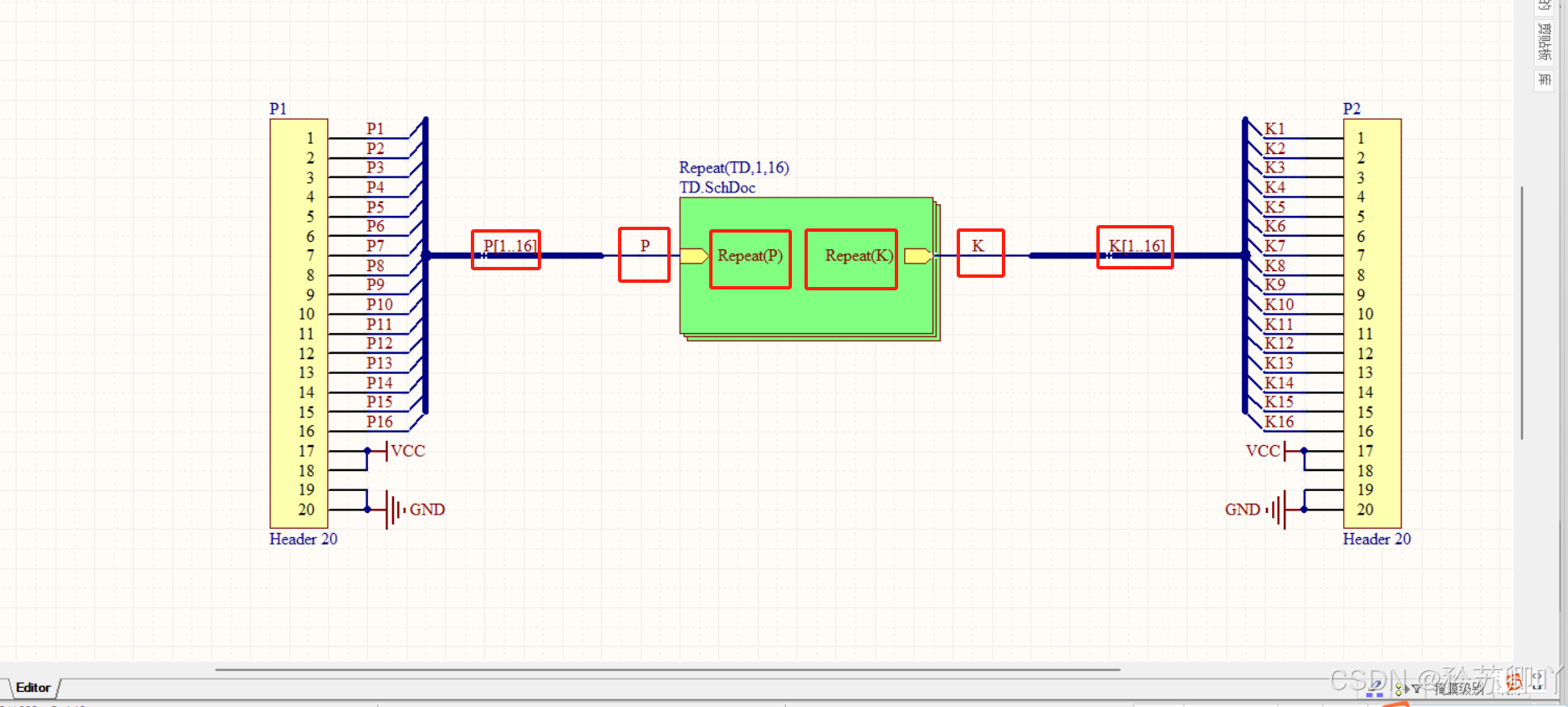

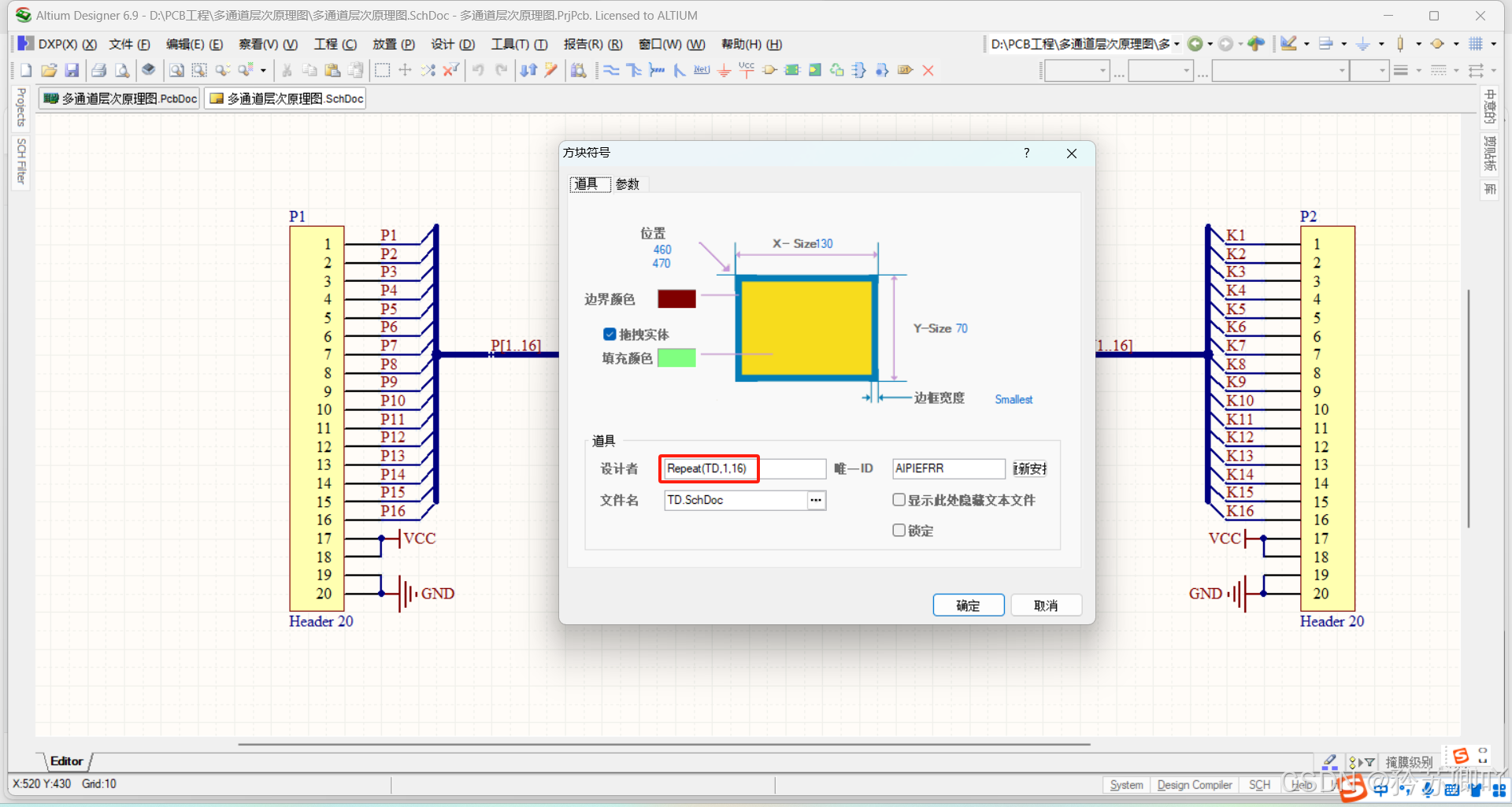

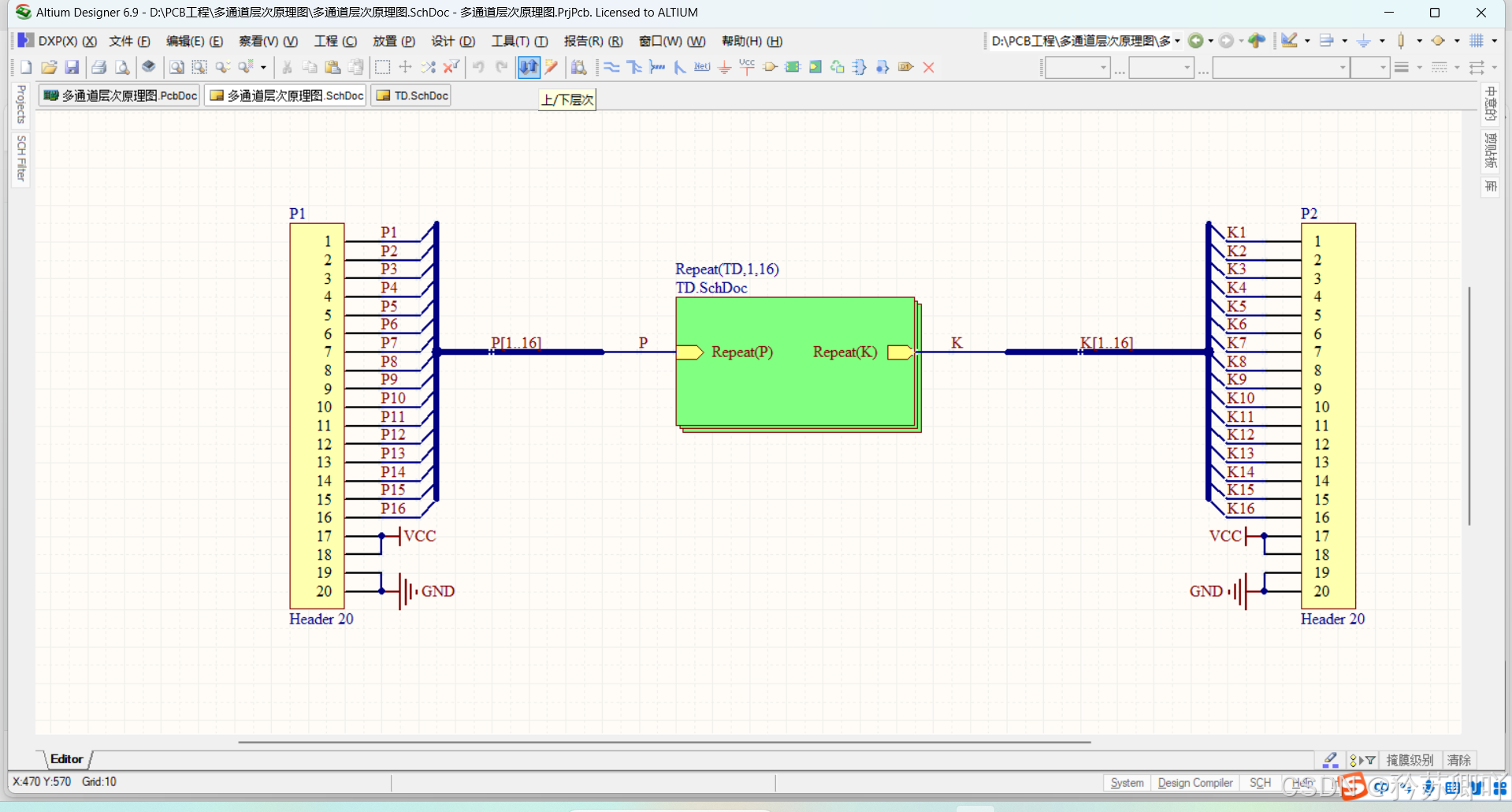

1、母图图纸设计者命名为:Repeat(图纸名,1,图纸最大页数)。

2、母图端口命名为:Repeat(x)。

3、总线和母图之间用导线连接。

点击【上/下层】——点击绿色部分

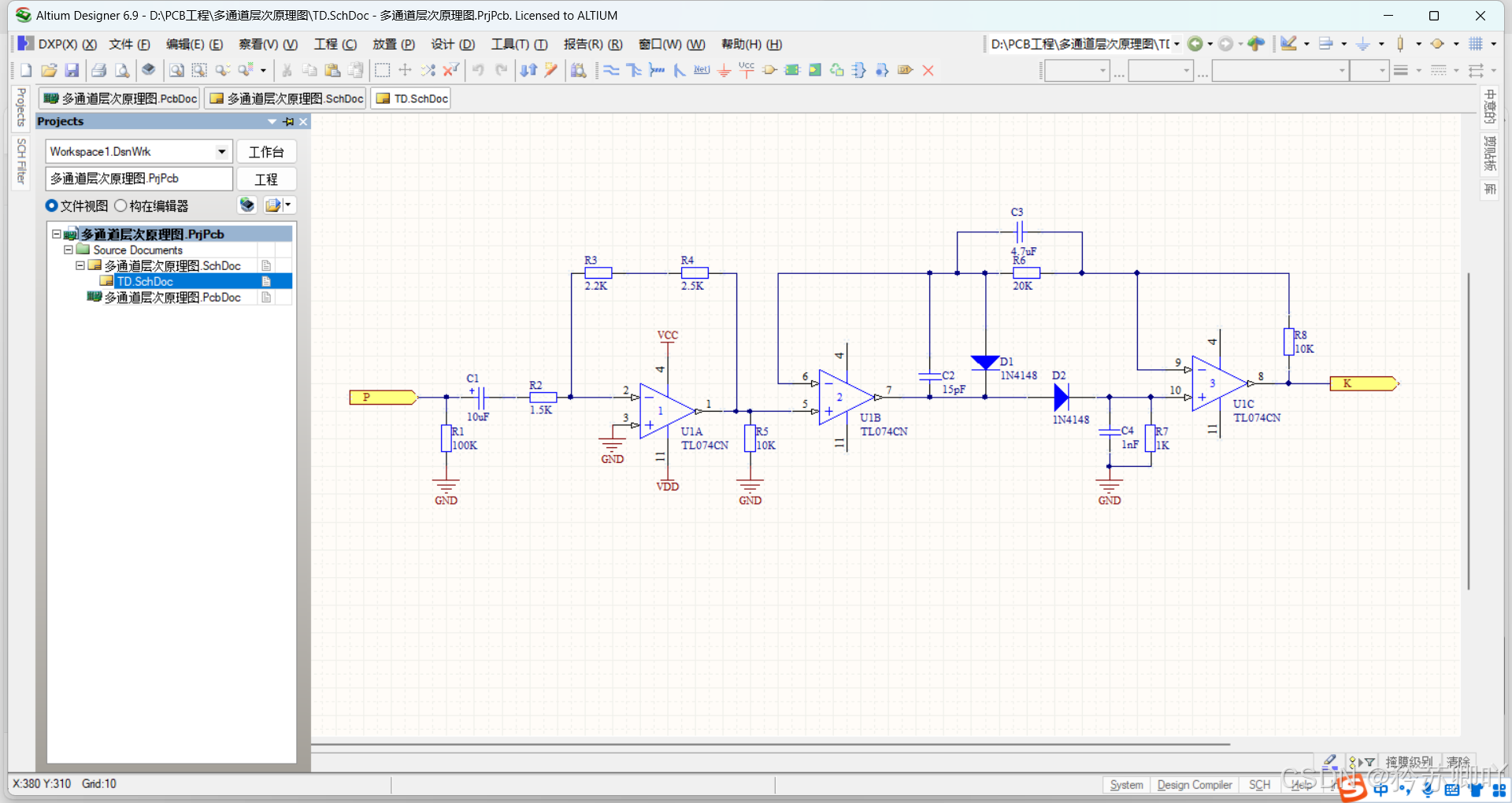

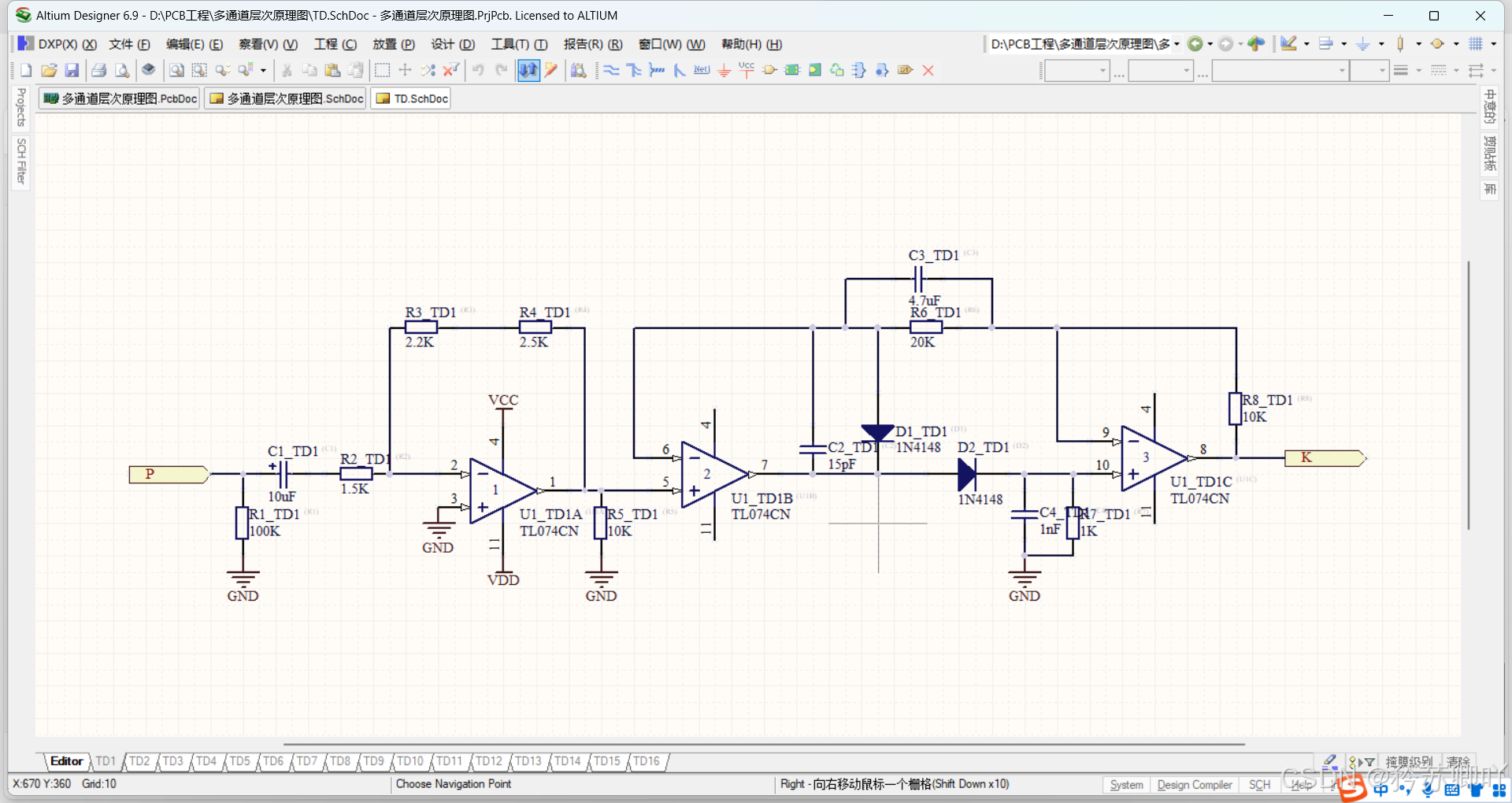

生成16张子图如下:
