一、项目成品展示

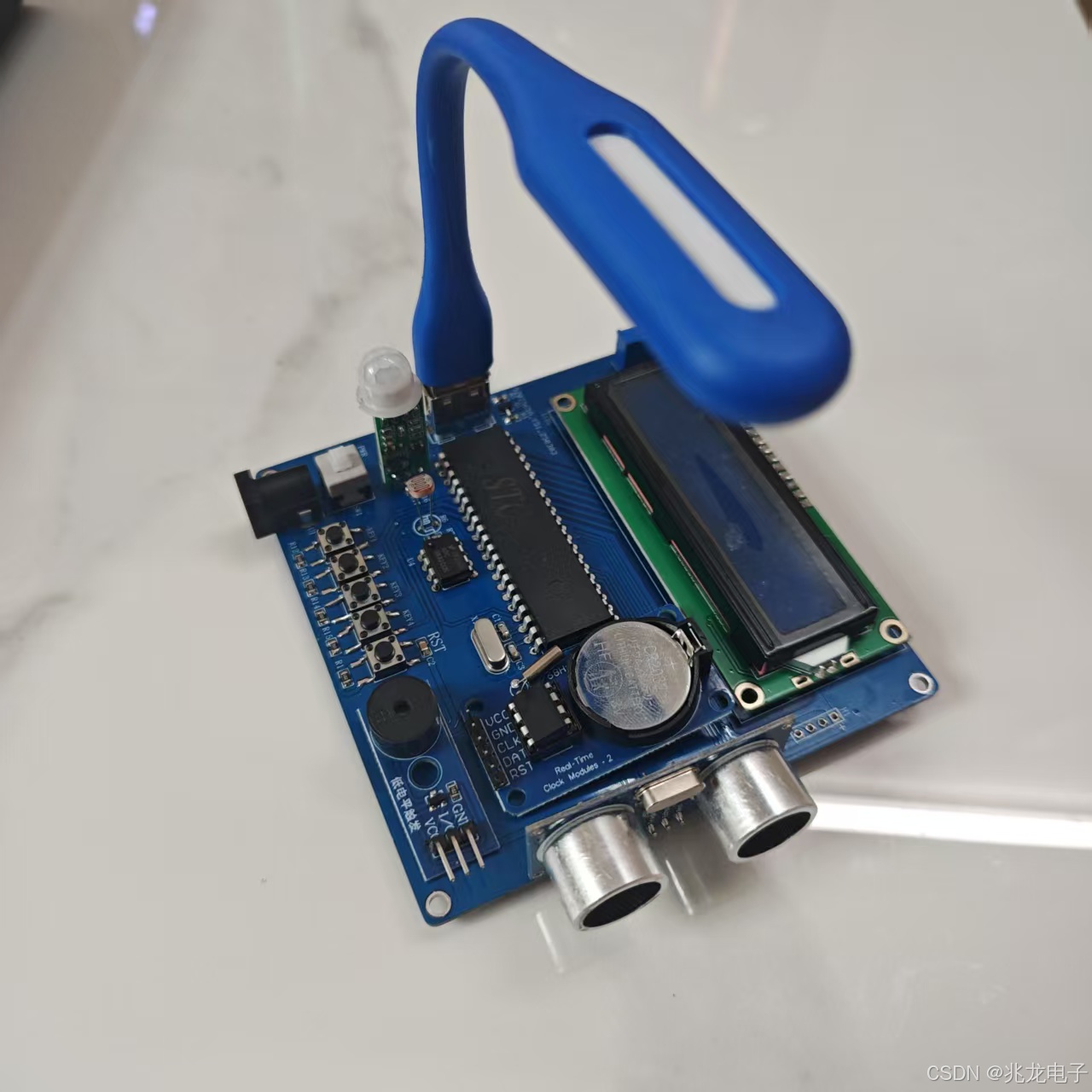

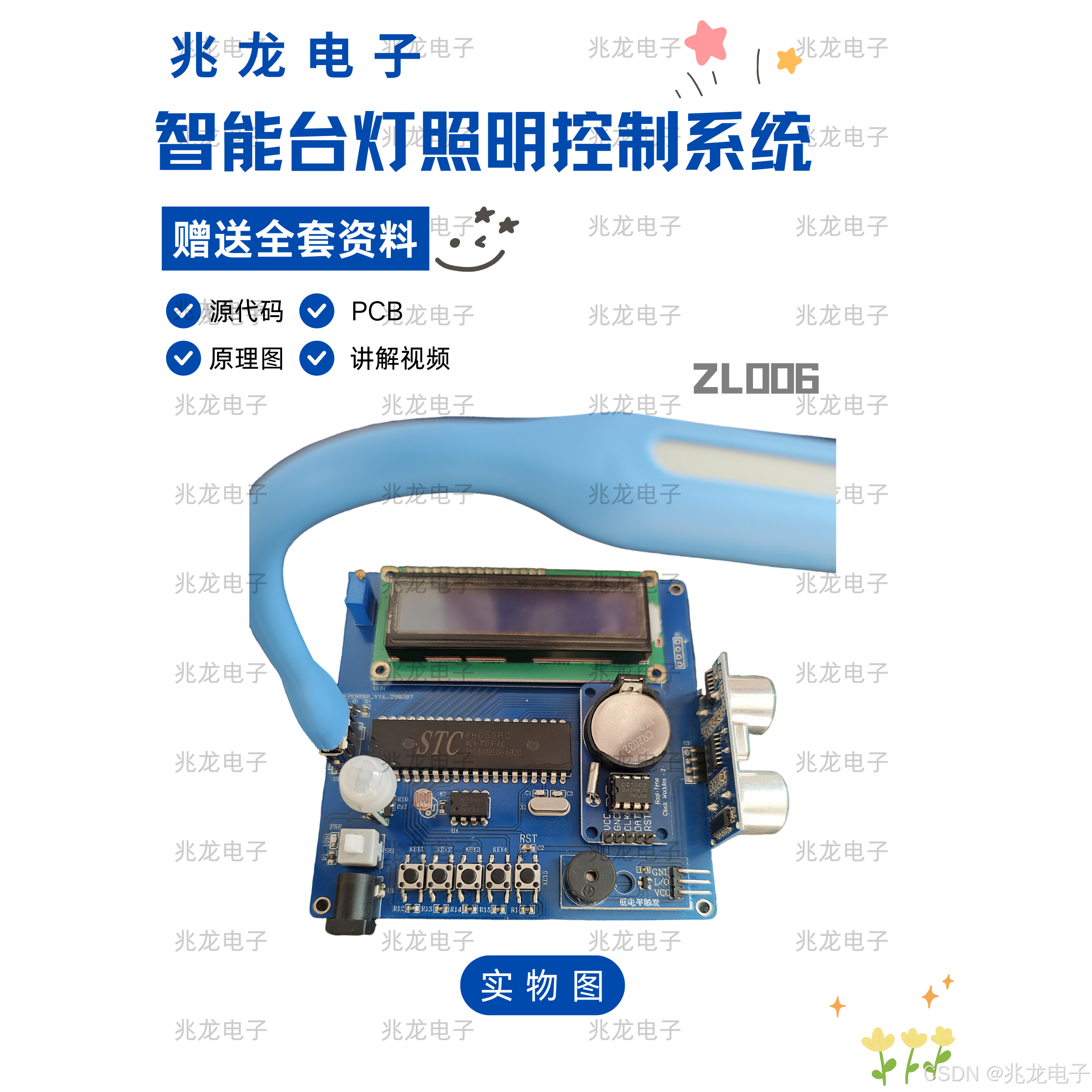

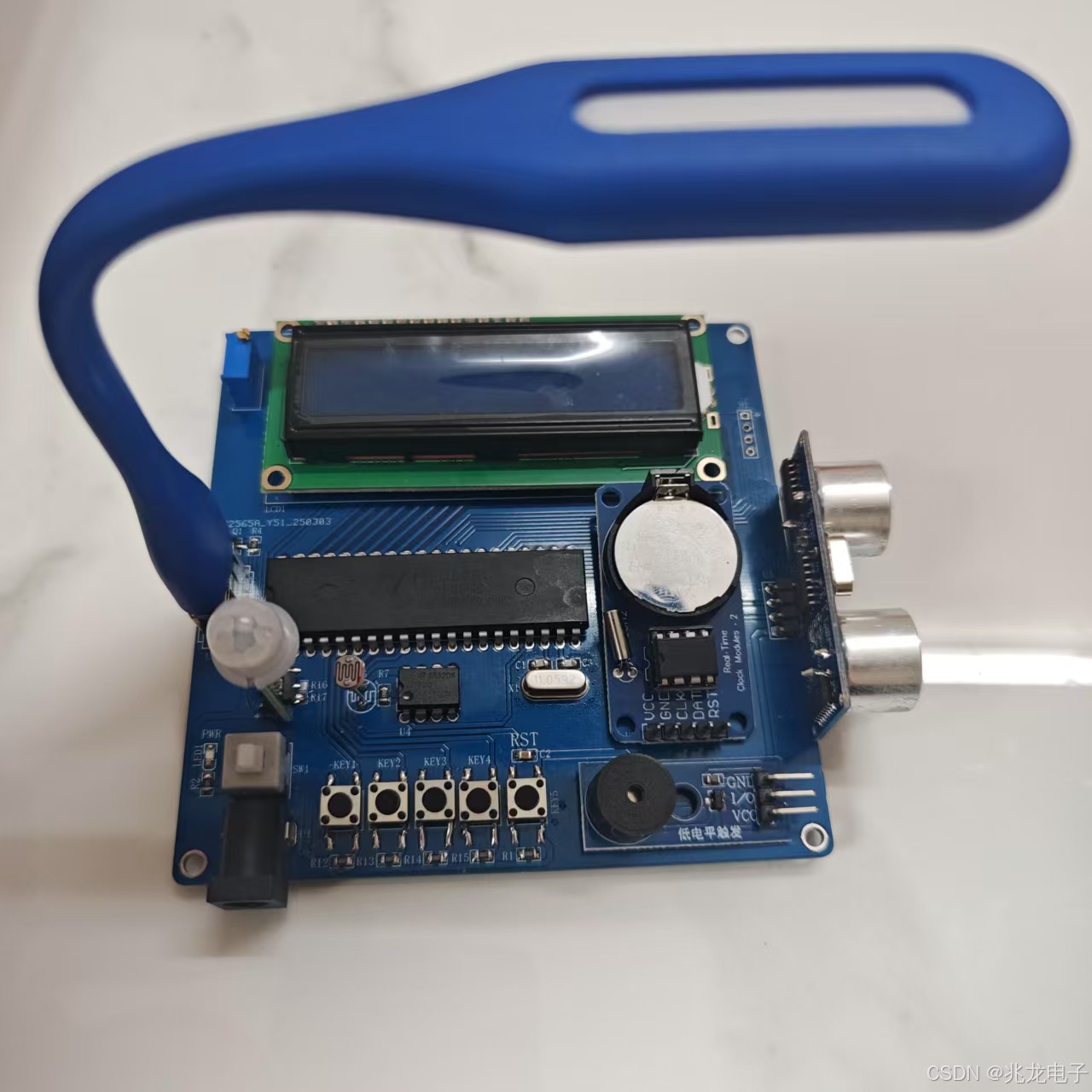

项目成品图片展示：

哔哩哔哩视频链接：

基于51单片机智能台灯智能照明PWM调光视力保护

（项目分享在哔哩哔哩主页）

二、项目介绍

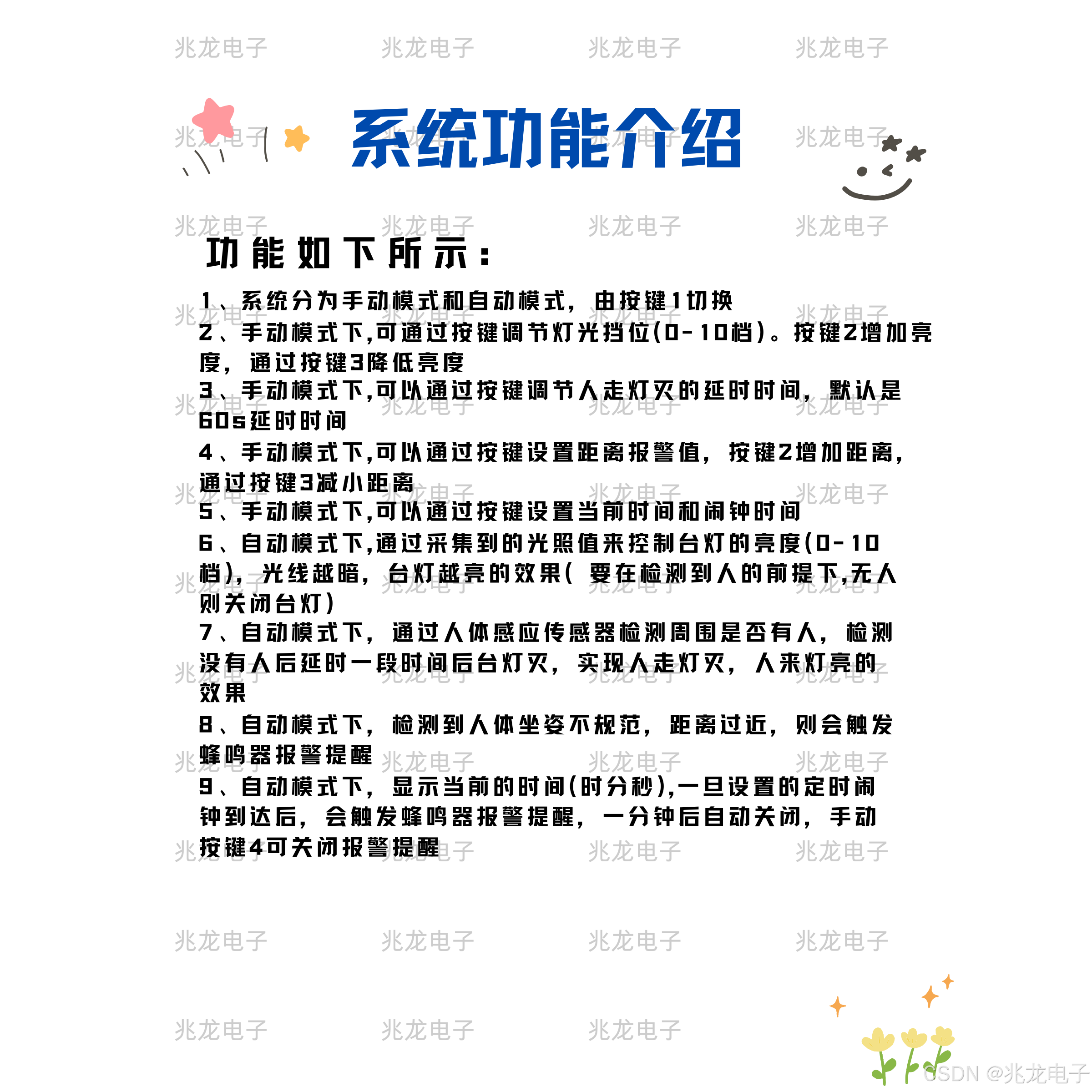

1、功能介绍

2、硬件组成

三、原理图、PCB设计

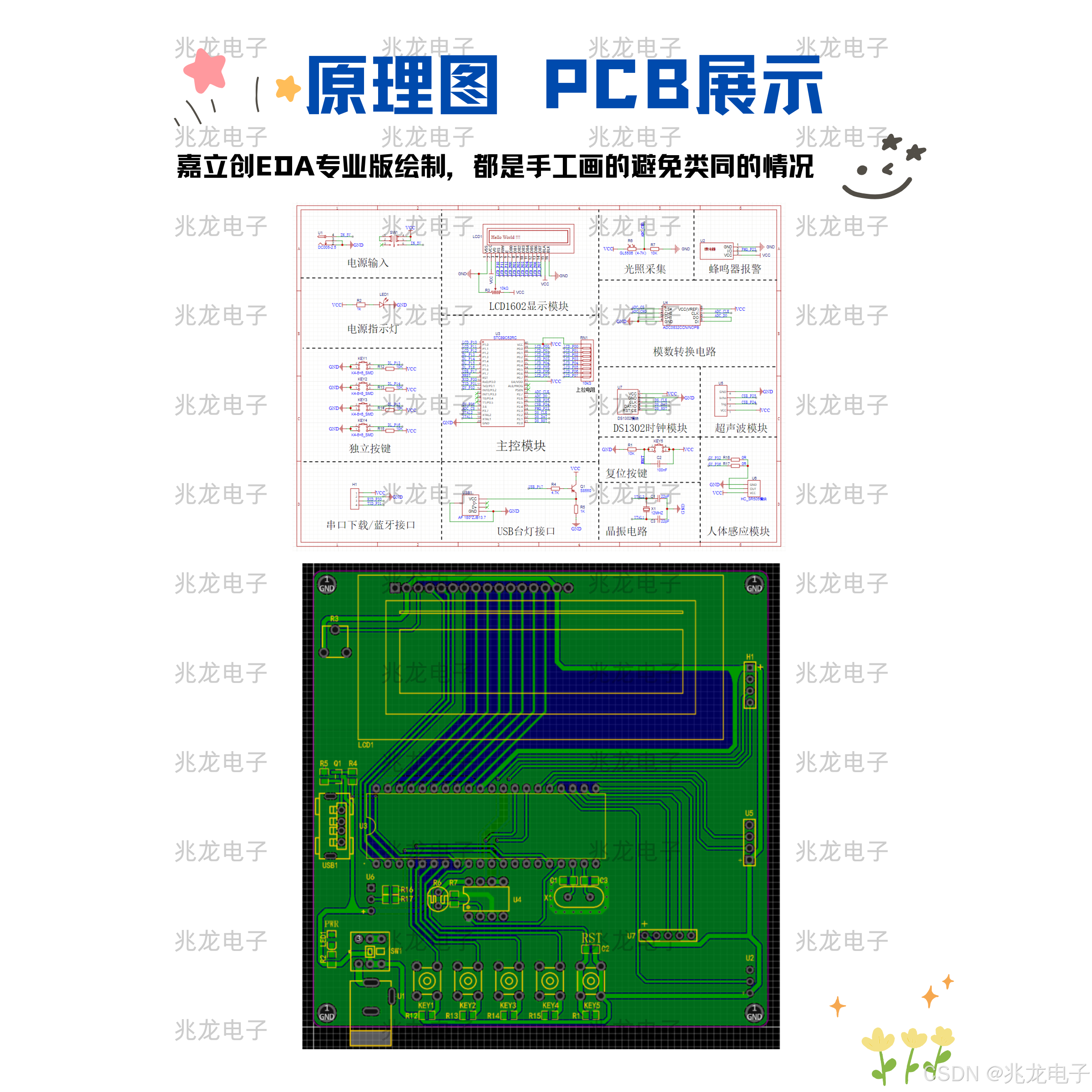

原理图 PCB展示：

四、程序设计

void main()
{
	uchar ret=0;
	P0 = P1 = P2 = P3 = 0xff;	//
	ret=Get_AD_Result();		// 获取AD采集结果(环境光照强度)
	AutoControl(ret);			// 上电先进行一次自动亮度控制
	AutoControl(ret+7);
	DS1302_Init();
//	DS1302_SetTime();
	Init_ultrasonic_wave();// 超声波引脚初始化
	StartModule();//启动超声波 (上电控制一次)
	while(!RX)	  //当RX为零时等待
	TR1=1;		  //开启计数
	while(RX);	  //当RX为1计数并等待
	TR1=0;		  //关闭计数
	Conut(); //计算距离
	LCD_Init();//lcd1602
	TimerInit(); 					// 定时器初始化
	while(1)
	{
		key_can=Key();	 //按键扫描
		key_with();
		if(model)  //手动操作
		{
			switch (Selected)
			{
				case 0:
						LCD_ShowString(1,13,"Manu");
					break;
				case 1:
					//距离阈值调节
						LCD_ShowString(1,5,"distance");
						LCD_ShowString(2,10,"cm");
						LCD_ShowNum(2, 7, distance_L,3);
					break;
				case 2:
					//当前时间
						Set_Time(NowTime,DS1302_Time);
					break;
				case 3:
					//闹钟时间
						Set_Time(Clock_Time,ClockTime);
					break;
				case 4:
					//手动控制灯光
						ManualControl();
					break;
				case 5:
					//灯灭时间设置
						LCD_ShowString(1,4,"Light_Time");
						LCD_ShowNum(2,7,count/1000,3);
				    LCD_ShowString(2,10,"s");
					break;
			}
		}
		else
		{
			LCD_ShowString(1,13,"Auto");
		 if(flag_500ms)
		 {
			 flag_500ms=0;
			if(gTime<count) //有人在的情况才控制光照
			{
				ret= Get_AD_Result();//获取AD采集结果(环境光照强度)
				AutoControl(ret);			//自动亮度控制
			}
		}
			/*检测是否有人*/
			if(Module==0)
			{
				 gTime=0;								// 检测到有人，则把60秒计时清零
				 LCD_ShowString(1,9,"R:Y");
			}
			else
			{
				LCD_ShowString(1,9,"R:N");
			}

			if(gTime>count)								// 如果gTime的值超过了设定时间(60s时间可设置)
			{
				gTime=count;							// 则把gTime的值重新赋值为60s，避免过大溢出
				gIndex=0;								// 如果1分钟检测不到有人，则把台灯熄灭
			}
			LCD_ShowString(1,1,"G:");
			LCD_ShowString(1,6,"Lx");
			LCD_ShowString(2,15,"D");
			LCD_ShowNum(1, 3, ret,3);
			LCD_ShowNum(2, 16, gIndex,1);

			DS1302_ReadTime();//读取时间;
			ds1302_display();   //显示时钟
			if(DS1302_Time[3]==ClockTime[3] && DS1302_Time[4]==ClockTime[4] && DS1302_Time[5]==ClockTime[5]) //定时时间到提醒
				 Clock_alarm=1;
			if(Clock_alarm)
				 Buzzer_Time(500);//报警标志1分钟，按键4可取消

			StartModule();//启动超声波
			while(!RX)	  //当RX为零时等待
			TR1=1;		  //开启计数
			while(RX);	  //当RX为1计数并等待
			TR1=0;		  //关闭计数
			Conut(); //计算距离
			Delay(50);
			if(L_ < distance_L) //测量距离小于阈值
				Buzzer_Time(100);

			LCD_ShowNum(2, 10, L_,3);
		}
	}
}
