计算机组成原理——存储系统

一 存储器概述

1 分类

按作用分：主存储器（内存）；辅助存储器（外存）；高速缓冲存储器（cache）

按介质分：磁表面存储器（磁盘，磁带）；磁芯存储器；半导体存储器（MOS型;双极型）；光存储器（光盘）

按存取方式分：随机存储器（RAM），只读存储器（ROM）都是随机存取；串行访问存储器（顺序存取——磁带；直接存取——磁盘，光盘）

按信息的可保存性分：断电后信息消失——易失性存储器（RAM）；断电后信息仍保持——非易失性存储器（ROM，磁表面，光存储器）；破坏性读出——再生操作（导致恢复时间），非破坏性读出

2 存储器的性能指标

存储容量：存储字数*字长

存储速度：数据传输率/存取周期

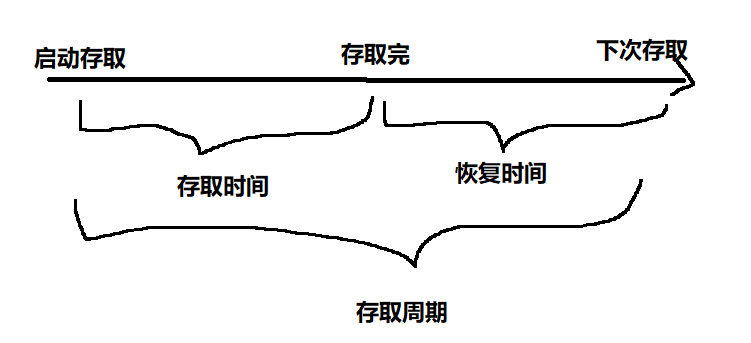

存取时间（T_a）：读出时间和写入时间，启动一次存储器操作到完成该操作所经历的时间

存取周期（T_m）：一次完整的读写操作所需的时间

主存带宽（B_m）：数据传输率，每秒从主存进出信息的最大数量，单位为字/秒，字节/秒，位/秒

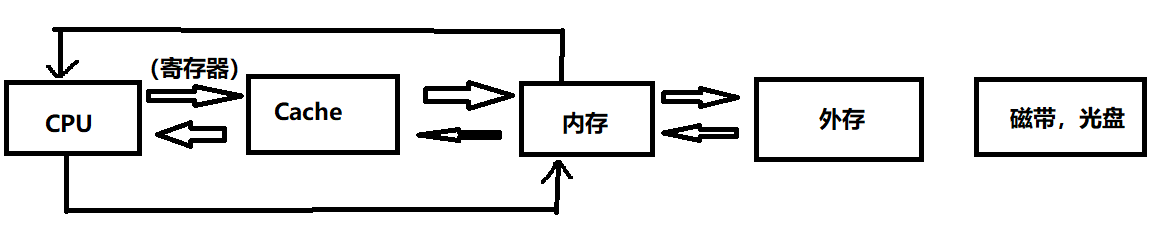

3 多级层次的存储系统

产生原因：价格成本，各级之间速度不匹配，容量大小

主存与cache之间的数据调动由硬件完成，完全透明；主存与外存的数据调动由硬件和操作系统完成，对应用程序员透明

随着发展产生了虚拟存储系统，编程时可用地址远大于主存空间；上级的内容是下级的副本

二 主存储器

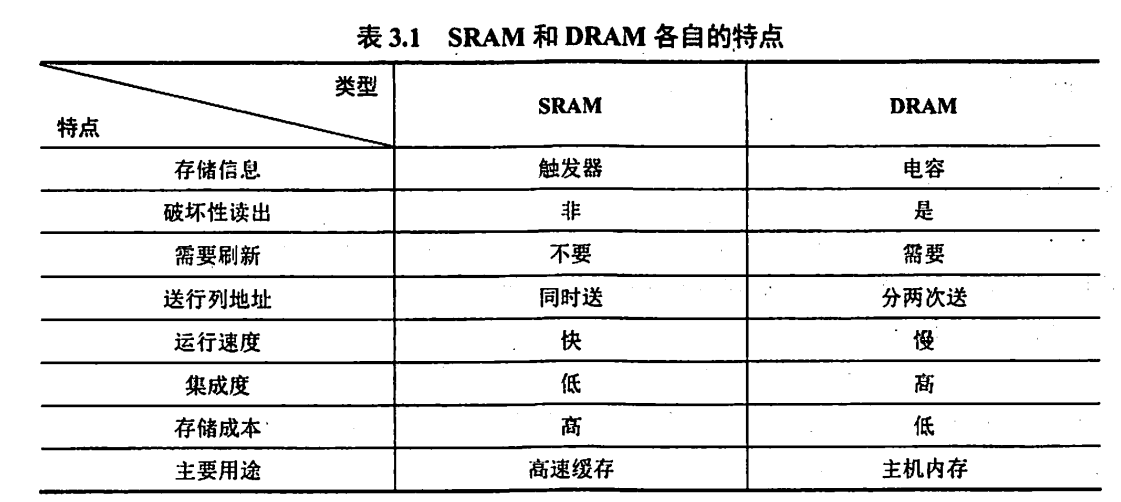

1 SRAM芯片和DRAM芯片

主存储器——DRAM；cache——SRAM

一个二进制位的物理器件——存储元

地址码相同的多个存储元——存储单元

若干个存储单元的集合——存储体

1.1 SRAM的原理

静态随机存储器SRAM，存储元用双稳态触发器（六晶体管MOS），非破坏性读出，价格贵

1.2 DRAM的原理

动态随机存储器DRAM用存储元电路中的栅极电容的电荷存储信息，一个存储元一个晶体管

为避免电容电荷的消失，需要刷新，一般刷新周期是2ms

（1）集中刷新

一个周期内一个固定时间（死时间），读写不受刷新影响，但会停止访问存储器

（2）分散刷新

把刷新分散到各个工作周期，没有死区，但会加长存取周期，降低速度

（3）异步刷新

两种方式的结合，将刷新周期除以行数，得到两次刷新操作之间的时间间隔t，每隔t产生一次刷新请求，没有死时间，又提高了效率

DRAM的刷新对CPU透明，刷新单位是行，刷新操作类似读，所有芯片同时被刷新

1.3 DRAM芯片的读写周期

$\overline{CAS}$ 列选通信号

$\overline{RAS}$ 行选通信号

$\overline{WE}$ 读写控制信号

DRAM的地址复用技术，行地址和列地址用过相同的引脚先后两次输入，地址引脚数可减少一半，现在SDRAM更常用

1.4 存储器芯片的内部结构

（1）存储体（存储矩阵）

由行选择线X和列选择线Y来选择访问单元，相同行,列上的位同时被读写

（2）地址译码器

将地址转换成高电平，驱动相应的读写电路

（3）I/O控制电路

控制被选中的单元的读写

（4）片选控制信号

多个芯片，选中访问字所在的芯片

（5）读写控制信号

根据CPU给出的命令，控制被选中单元读或写

2 只读存储器ROM

2.1 ROM的特点

结构简单，位密度比可读写存储器高；非易失性，可靠性高

2.2 ROM的类型

（1）掩模式只读存储器（MROM）

厂家生产时直接写入内容，无法更改

（2）一次可编程（PROM）

允许用户写入一次，无法更改

（3）可擦除可编程（EPROM）

编程次数有限，写入时间长，不能取代RAM

（4）Flash存储器

长期保存信息，在线进行快速重写

（5）固态硬盘（SSD）

闪存芯片，快速擦除重写，读写速度快，低功耗，价格高

3 多模块存储器

是一种空间并行技术，提高存储器的吞吐率

3.1 单体多字存储器

只有一个存储体，每个存储单元m个字，总线宽度m个字，一次并行读出m个字，地址顺序排列并处于同一存储单元

指令和数据连续存放，遇到转移指令或操作数不能连续存放，效率提升不明显

3.2 多体并行存储器

多体模块组成，每个模块容量相同，有独立的读写电路，MAR和数据寄存器，既能并行又能交叉工作

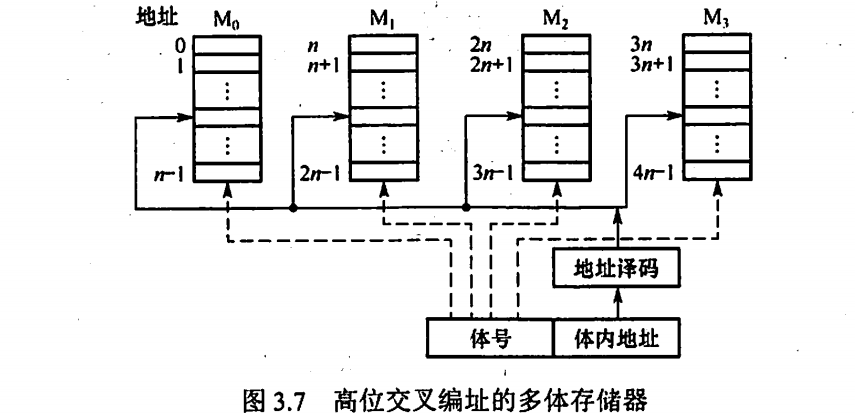

（1）高位交叉编址（顺序方式）

高位表示体号，低位表示体内地址

逻辑上还是顺序访问，各个模块不能并行访问，不能提高吞吐率

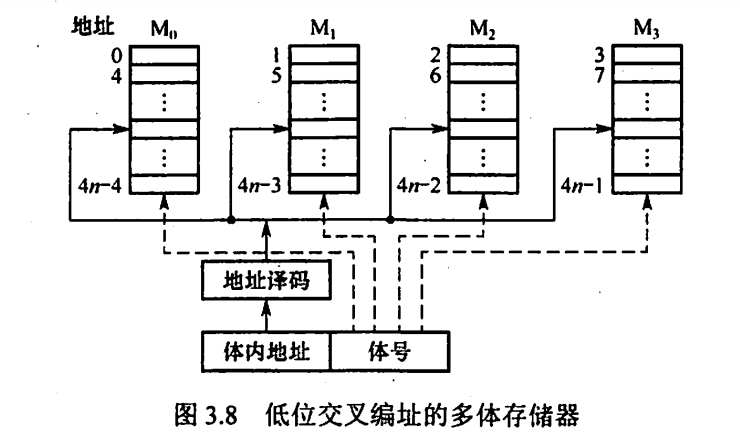

（2）低位交叉编址（交叉方式）

低位为体号，高位为体内地址

在不改变存取周期的前提下，采用流水线的方式并行存取，提高了存储器的带宽

设模块字长等于数据总线宽度，存取一个字的周期为T，总线传送周期为r,流水线存取，交叉存取度m=T/r

模块数大于等于m

r时间后启动下一模块，大于等于m确保模块经过m*r时间后存取操作已经完成，连续存取m个字的所需时间为

​ t₁=T+(m-1)r

顺序存取m个字的时间为t₂=mT,带宽大大提升

三 主存储器与CPU的连接

1 连接原理

数据总线的位数与工作频率的乘积正比于数据传输率

地址总线的位数决定可寻址的最大内存空间

控制总线（读\写）

2 主存容量的扩展

片选线$\overline{CS}$，$\overline{CE}$表示低电平有效，CS或CE表示高电平有效

$\overline{WE}$或$\overline{WR}$低电平表示写，高电平表示读，也可以分开为$\overline{WE}$和$\overline{OE}$两根读写线

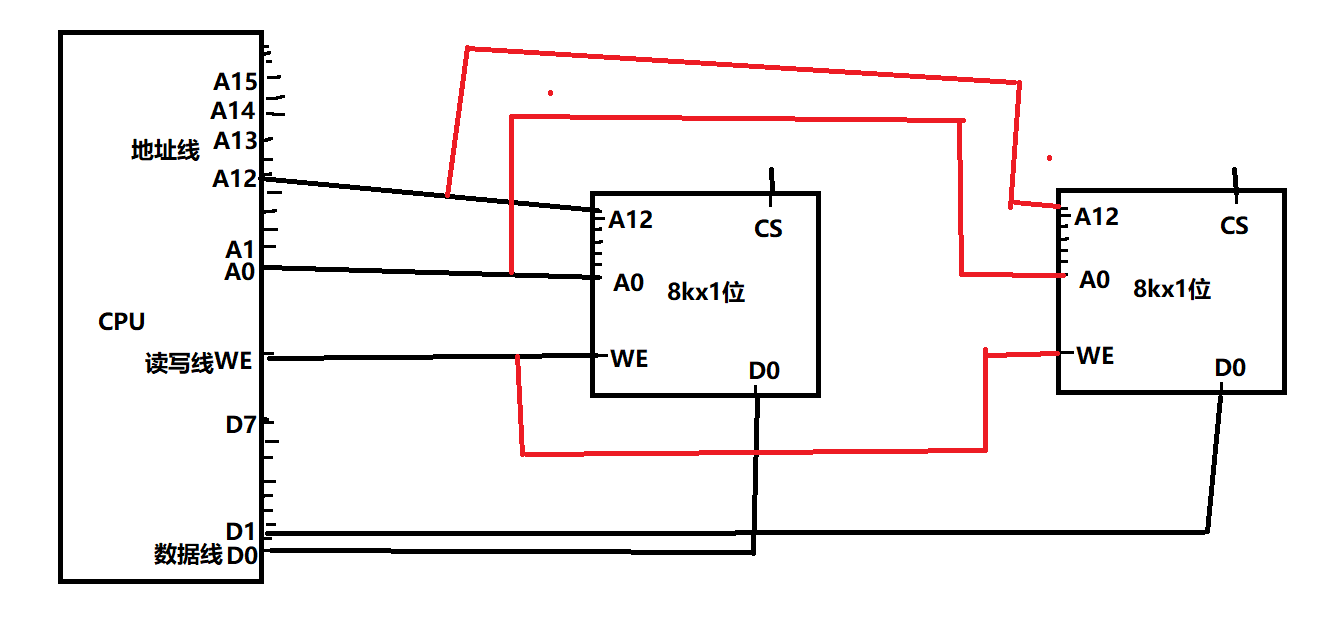

2.1 位扩展法

CPU的数据线数和存储芯片的数据位数不一定相等，为充分利用数据线数，对存储芯片扩位

仅采用位扩展时各个芯片的连接地址线的方式相同，连接的CPU数据线不同，某一时刻选中所有芯片，片选信号$\overline{CS}$要连接所有芯片

2.2 字扩展法

增加存储器中字的数量，位数不变；将芯片的地址线，数据线，读写控制线相应并联，片选信号来区分各个芯片的地址范围

仅采用字扩展，数据线地址线的连接方式相同，但某一时刻只需要选中部分芯片，通过片选信号$\overline{CS}$或者译码器设计连接

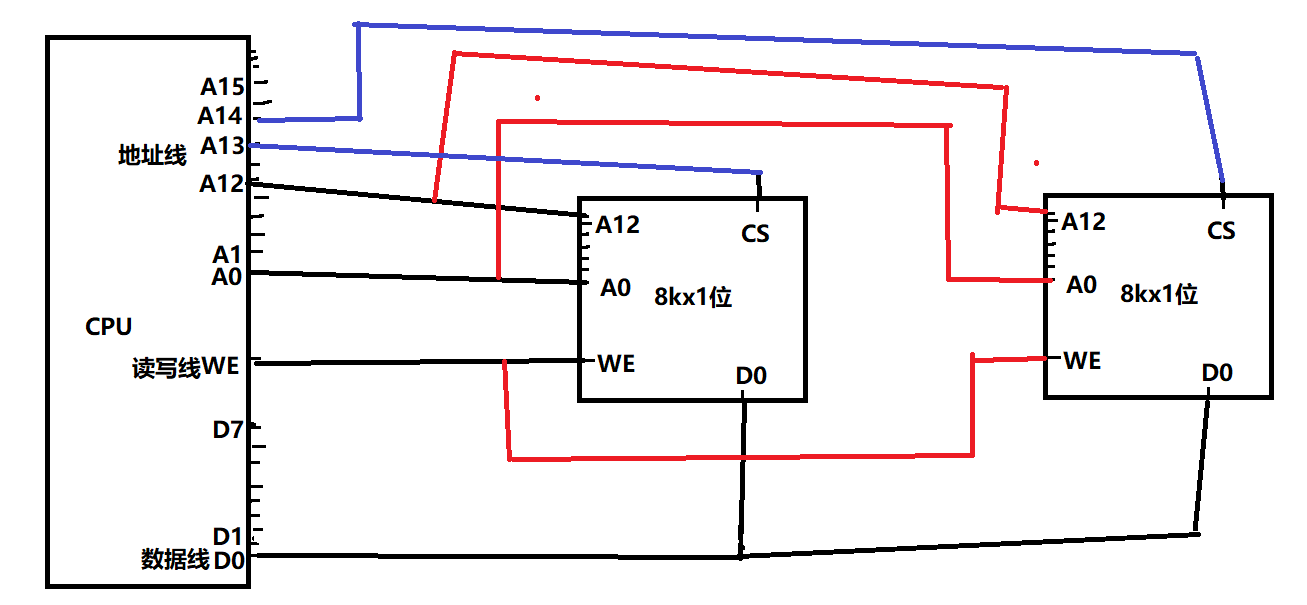

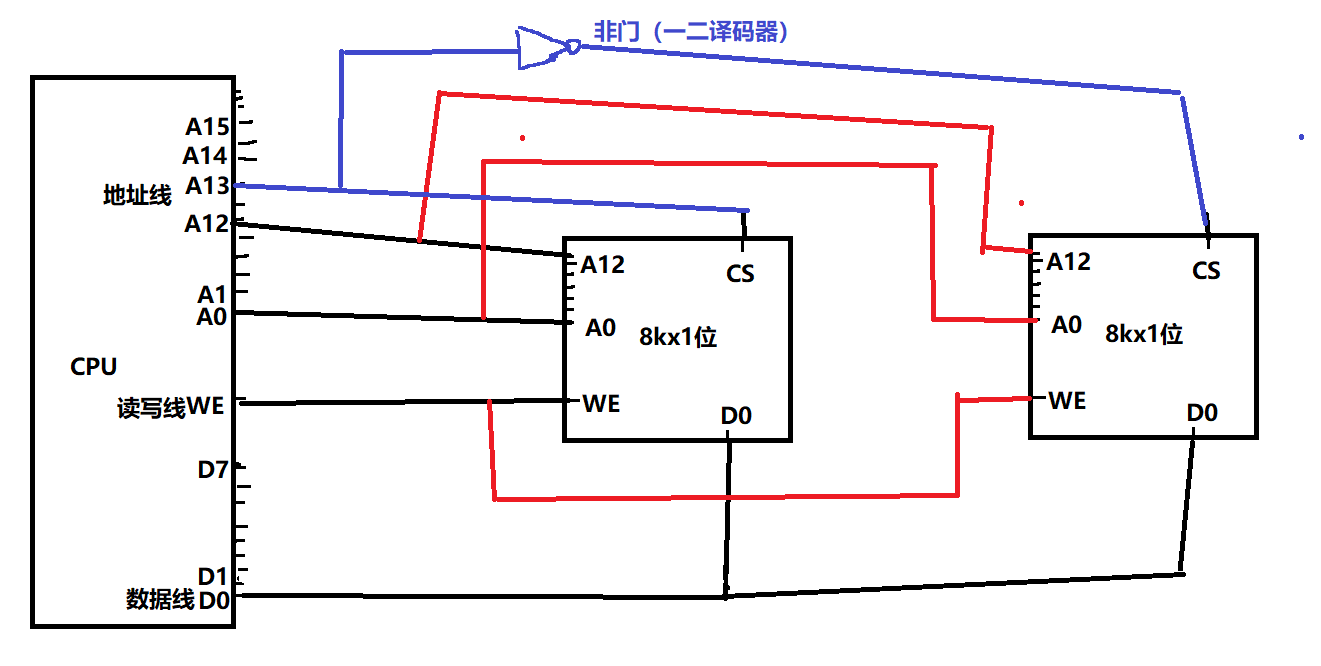

两个芯片地址分别是01xxxxx 10xxxxx；这是线选法，顾名思义，通过不同的线路的电平来判断选择哪个芯片，但是n个芯片就需要n个线路，电路简单，地址空间不连续，且不能充分利用存储器空间，造成地址资源的浪费

优化后：

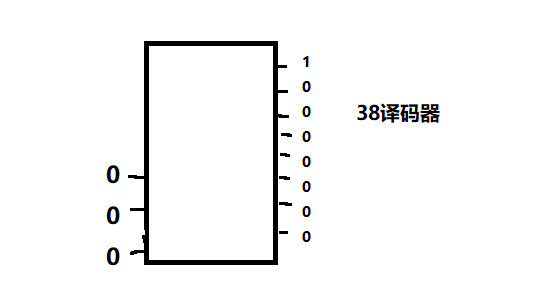

通过译码器可以减少线路来表示更多的芯片，如图，如果电平是1，则选择第一块芯片，是0则选择第二块

三个地址线路就可以表示8块芯片，电路复杂，地址空间可连续

CPU可使用译码器的使能端控制片选信号的生效时间；地址信号稳定后发出存储器请求信号

2.3 字位同时扩展法

即同时使用以上两种方法，字位同时扩展，地址线连接方式相同，数据线连接不同，且通过片选信号或者译码器来选择不同组的芯片。

四 外部存储器

1 磁盘存储器

容量大价格低，重复使用，长期保存，非破坏性读出；存取速度慢，结构复杂，环境要求高

1.1 组成

磁盘驱动器：磁头组件和盘片组件

磁盘控制器：与主机的接口，标准有IDE，SCSI等

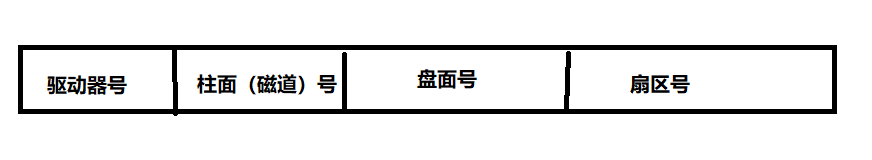

磁头数（盘面数）；柱面数（不同面相同位置磁道构成的圆柱面）；扇区数（每条磁道上有多少个扇区）

1.2 原理

磁头和磁性记录介质相对运动，电磁转换完成读写操作

1.3 指标

记录密度：单位面积上记录的二进制信息量，道密度（磁道），位密度（二进制位数），面密度（二者的乘积）

容量

平均存取时间=寻到时间+延迟时间（转半圈）+传输时间

数据传输率，磁盘转数r转/秒，每条磁道N字节，数据传输率=rN

磁盘的主要操作是寻址，读盘，写盘；读写是串行的，不能同时进行

1.4 磁盘阵列

多个磁盘组成一个独立的逻辑盘，数据交叉存储，并行访问

RAID0：无冗余和无校验的磁盘阵列

RAID1：镜像磁盘阵列

RAID2：采采用纠错的海明码的磁盘阵列

RAID3：位交叉奇偶检验的磁盘阵列

RAID4：块交叉奇偶检验的磁盘阵列

RAID5：无独立检验的奇偶检验磁盘阵列

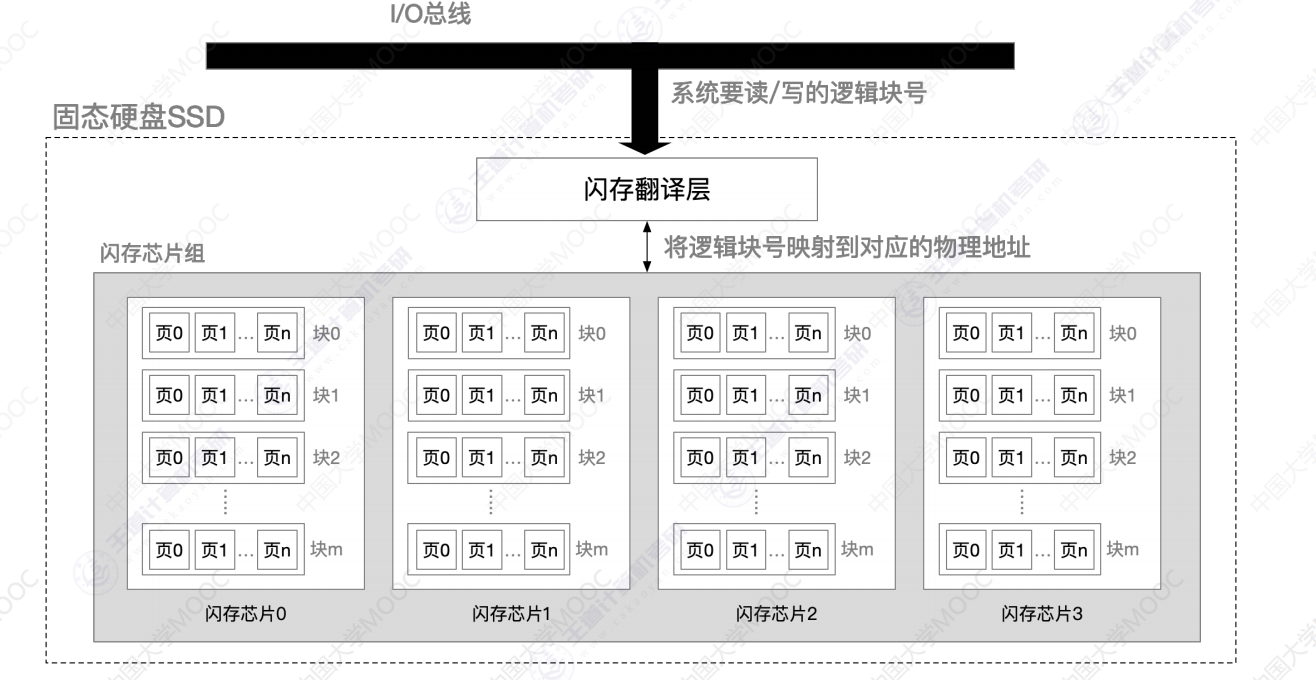

2 固态硬盘SSD

2.1 原理

基于闪存技术，falsh memory，即EEPROM

以页为读写单位，相当于磁盘的扇区；以块为单位擦除，每页可以写一次，读无限次，但是每一块的擦除次数有限，擦除次数过多会坏掉（这个块）；可以随机访问

另外如果写入的页有数据，则需要复制其他页到另一个块，是否意味着两次擦除，答案是不一定

为了解决一直选择一个块擦除导致这个块的快速损坏问题，采用磨损均衡技术，将擦除的次数平均到每一块

动态磨损均衡：写入时优先选被擦除次数少的块

静态磨损均衡：SSD检测并自动进行数据的分配迁移，让老的块承担主要以读的数据（如电影），新的块承担更多写的数据

五 高速缓冲寄存器（cache）

1 程序访问的局部性原理

时间局部性：现在用到的数据未来也可能用到，不断循环

空间局部性：未来要用的数据可能和现在用的数据是邻近的（指令是顺序存放或者数据以向量，数组存放）

高速缓冲技术就是利用局部性把部分数据放到cache中，让CPU和cache更快的访问，提高执行速度

int sum1(int a[M][N])
{
    int i ,j,sum=0;
    for(i= 0;i<M;i++)
    {
          for(j=0;j<N;j++)
          {
             sum +=a[i][j];
          }
    }
    return sum;
}

int sum2(int a[M][N])
{
    int i ,j,sum=0;
    for(i= 0;i<M;i++)
    {
          for(j=0;j<N;j++)
          {
             sum +=a[j][i];
          }
    }
    return sum;
}

通过以上代码就可以看出一个简单的改动就能使访问的时间增加，数组a顺序存放，那么sum2每访问一个a就要跳过N个数据，空间局部性差

2 cache的原理

由SRAM组成，和主存一样划分相同的块，但容量比主存小的多

cache按照某种策略装入未来CPU可能访问的数据

cache满时按照某种替换算法，替换某个块，由硬件实现

CPU——cache以字为单位，cache——主存以块为单位

cache命中还会有与主存中内容不一致的问题，因为CPU写入cache，而主存的没有更改，所有会有写入策略

CPU要访问的信息命中cache，成为cache 的命中率H；cache的总命中次数N_c，访问主存总次数N_m

​ 命中率H=N_c/（N_c+N_m）

t_c为命中cache的访问时间，t_m是未命中的访问时间，则cache——主存系统的平均访问时间T_a

​ T_a=Ht_c+（1-H）t_m（同时找）

​ T_a=Ht_c+（1-H）（t_m+t_c）（先cache再主存）

实现cache还需解决以下关键问题：

（1）数据查找；如何快速判断数据在cache中

（2）[地址映射](3 cache和主存的映射方式)；主存块怎么存放在cache中，怎么把主存地址转换成cache地址

（3）[替换策略](4 cache中主存块的替换算法)；cache满怎么替换

（4）写入策略；保持cache的内容和主存一致且提升效率

3 cache和主存的映射方式

把主存地址空间映射到cache地址空间；cache的每一个块都有一个标记，指明它是哪一块的副本，同时有一个有效位判断是否有效

3.1 直接映射

直接无条件被替换出去，没有替换算法，实现简单不灵活，块冲突概率高，空间利用率低

​ cache行号= 主存块号 mod cache总行数

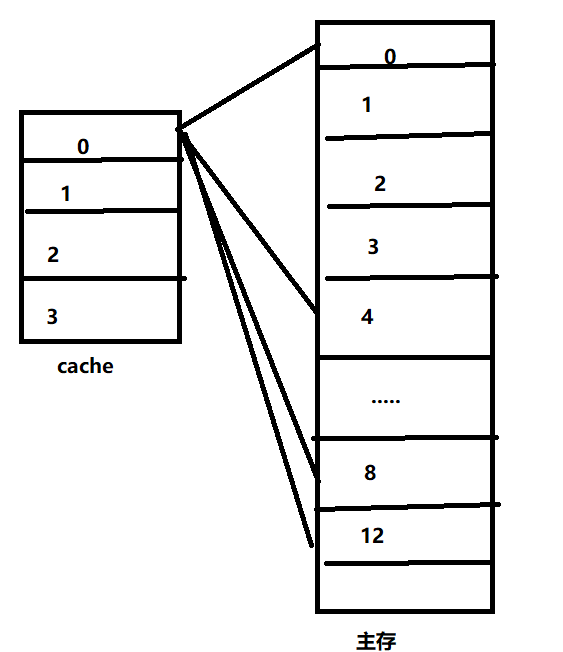

假设cache4块（编号0-4），主存16块（编号0-15），那么主存编号0,4,8,12都对应cache0号，以此类推

给cache行设置一个长为t的标记

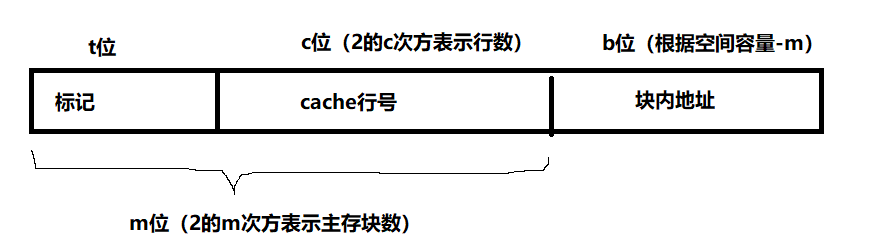

直接映射的地址结构为

（1）先根据c找到cache行

（2）再根据t标记和cache的对比，相同且有效位为1，则命中，再根据块内地址找到cache中的内容；

​ 若不命中，CPU从主存中找到块信息送到cache（一次访存），有效位置1，标记置为地址中的高t位，再将内容送到CPU

3.2 全相联映射

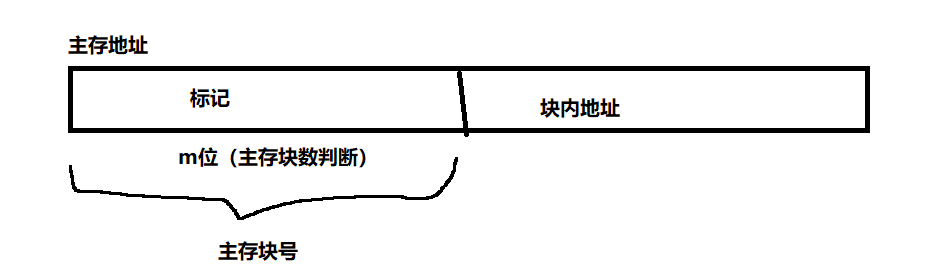

主存的块装入任意位置，标记指出来自内存的哪一块，CPU访存时需要与所有cache行标记对比

灵活，块冲突概率低，命中率高；标记比较慢，实现成本高（需要按内容寻址的相联存储器）

3.3 组相联映射

把cache分为Q个组，组间采用直接映射，组内采用全相联映射

Q=1就是全相联映射，Q=cache行数就是直接映射

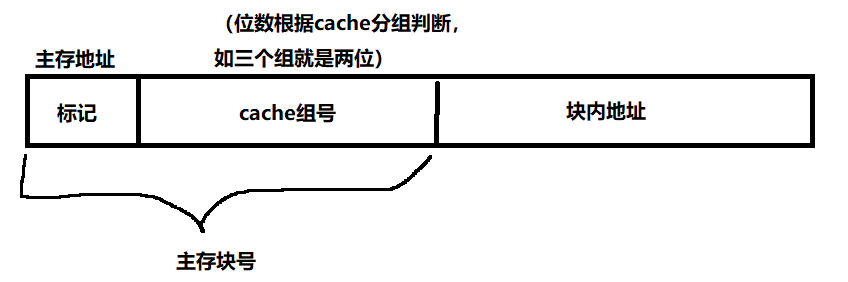

​ cache组号 = 主存块号 mod cache组数（Q）

每组行数量越大，块冲突概率越大，但是电路也复杂，成本高

（1）根据组号找到cache组

（2）组中的行对比标记

（3）相等且有效位为1，命中，再根据块内地址找到cache中的数据；

​ 若未命中，CPU从主存中读出并送到cache对应组的空白行中，有效位置1，设置标记，再将内容送到CPU

每个标记项有两位替换控制位

总线带宽=总线宽度x频率

4 cache中主存块的替换算法

cache满时从主存替换cache行

4.1 随机算法（RAND）

随机替换，没有依据局部性，命中率低

4.2 先进先出算法(FIFO)

选择最早进入的替换，没有依据局部性，因为先进入可能反复使用

4.3 近期最少使用算法(LRU)

根据局部性原理，选择近期内长久没有访问过的cache行作为替换，平均命中率比FIFO高，是堆栈类算法

特点：（1）每个行设置一个计数器，位数与cache组大小相关，两路就是一位LRU，4路就是2位

​ （2）命中时，命中行清零，比它低的加一，其他不变

​ （3）未命中且还有空闲行，装入并计0，其他行加一

​ （4）未命中且满了，替换计数值最高的，新装入计0，其他加一

会有抖动现象：集中访问的存储区域超过cache组的大小，命中率变得很低

4.4 最不经常使用算法（LFU）

替换一段时间内访问次数最少的行

也有一个计数器，访问一次加一，新行从0开始，替换计数值最小的行

5 cache写策略

cache中的内容被改变时，主存中的内容需要与cache一致

cache写命中时

（1）全写法（写直通法，write through）

CPU同时写入cache和主存

实现简单正确率高

但增加访存次数降低效率，为此引入写缓冲

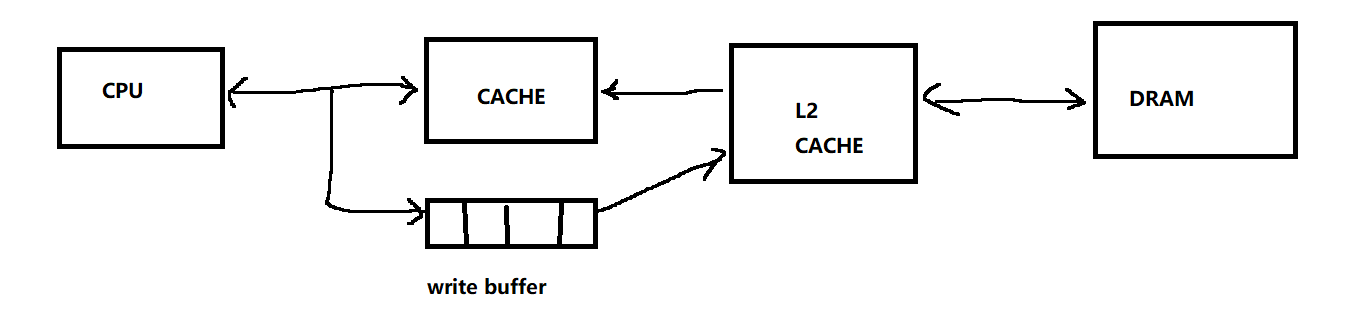

写缓冲：减少写入主存的时间损耗，在cache和主存间加入一个写缓冲（FIFO队列），解决速度不匹配问题，但是频繁写写缓冲可能会饱和

（2）回写法

先写入cache，换出时再写入主存

减少了写入次数，但有不一致的问题

减少开销，cache行设置修改位（脏位），为1表示修改才写会主存，否则不用写回主存

cache写未命中时

（1）写分配法（常配合回写法）

先把主存的块调入cache，再更新

每次未命中都要调入

（2）非写分配法（常配合全写法）

只写入主存，不进行掉块

现代计算机将指令cache和数据cache分开，减少冲突，优化性能

同时采取多级cache，离CPU越远的cache访问速度越慢，容量越大

指令cache和数据cache的分离在L1cache，此时为写分配法和回写法合用

L1——L2全写法，L2——主存回写法；并且L2速度快，避免了写缓冲的饱和

六 虚拟存储器

虚拟存储器=主存+辅存；由硬件和操作系统实现，对应用程序员透明

1 基本概念

将主存或辅存的地址空间统一编址，形成一个庞大的地址空间，用户可以自由编程，不用在意主存容量和程序在主存中实际的位置

用户编程——虚地址（逻辑地址），对应空间是虚拟空间，虚地址 = 虚存页号+页内字地址

主存单元地址——实地址（物理地址），对应主存地址空间，实地址= 主存页号+页内字地址

使用虚地址，由硬件找到虚实地址的对应，并判断是否装入主存

若已经在主存，通过地址变化，CPU直接访问；若不在，把页面调入主存CPU再访问，主存满就需要替换

缺页的访问辅存代价大，必须提高命中率，因此采用全相联映射

写操作不能同时写回磁盘，因此采用回写法

2 页式虚拟存储器

以页为基本单位

主存的页——实页，页框；虚存的页——虚页

虚拟地址：虚页号 + 页内地址 虚拟地址——物理地址（页表实现）

页表：虚页号和实页号的对照表，记录虚页调入主存的位置，保存在主存中

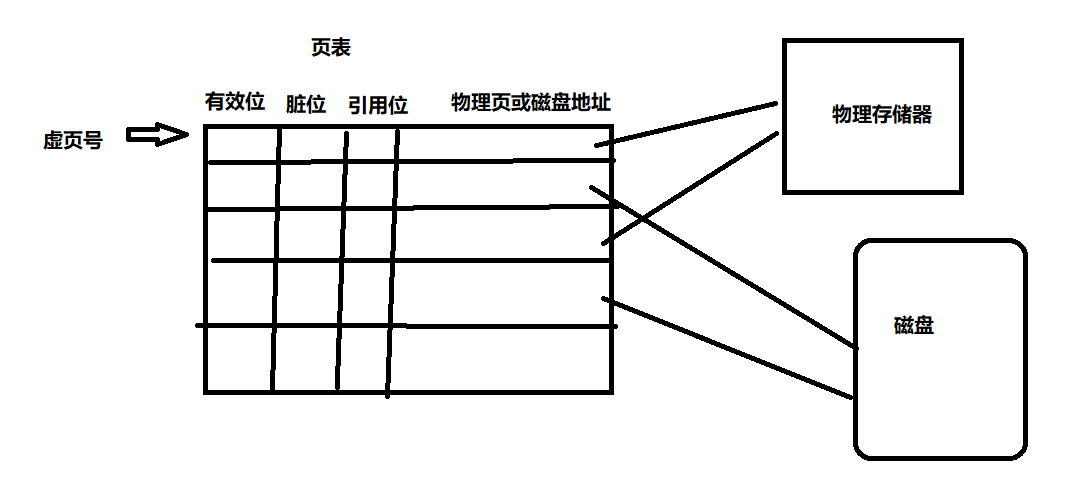

2.1 页表

有效位：1，已经装入主存；0，没有调入主存

脏位（修改位）：配合回写策略判断是否修改需要写回

引用位（使用位）：配合替换策略

执行情况：

（1）虚拟地址——>物理地址

（2）页表基址寄存器存放进程的页表首地址，然后根据虚拟地址高位部分的虚拟页号找到对应的页表项

（3）有效位为1，取出物理页号，物理页号+虚拟地址低位的页内地址=实际物理地址

​ 有效位为0，缺页，操作系统进行缺页处理

页式虚拟存储会有内部碎片；处理保护和共享数据不方便

2.2 快表（TLB）

根据局部性原理，把经常访问的页存入TLB（高速缓冲器组成），能提高效率

地址转换，先找快表

采用全相联或组相联

TLB项 = 页表项内容 + TLB标记字段

全相联——TLB标记就是页表项对应的虚页号

组相联——TLB标记就是虚页号的高位

详见操作系统

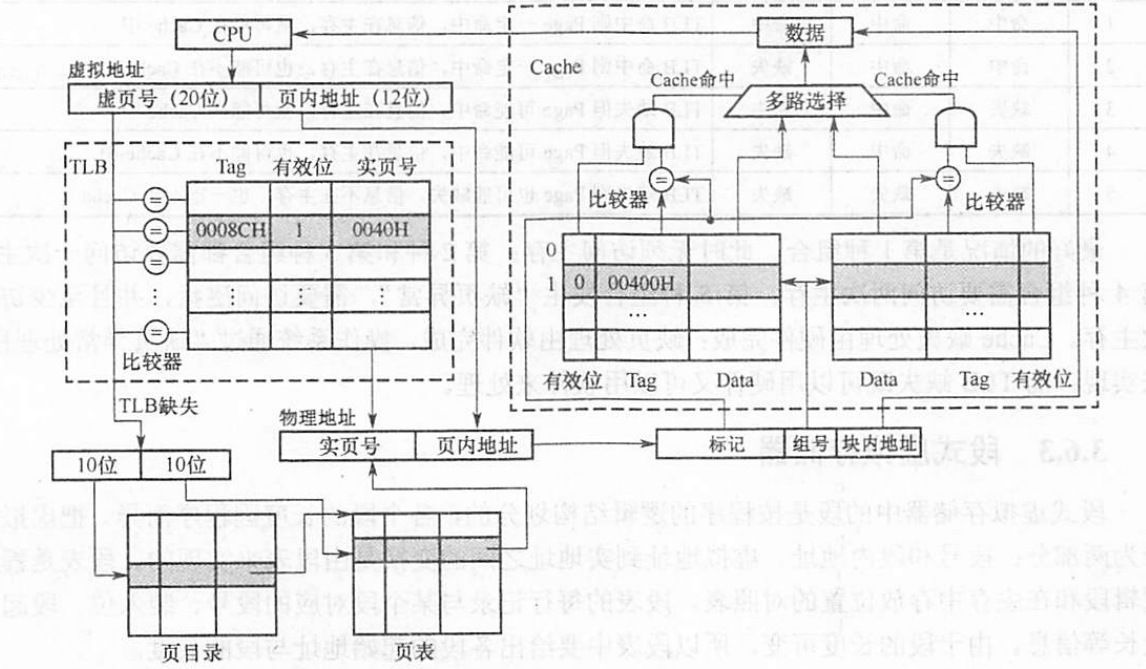

2.3 具有TLB和cache的多级存储系统

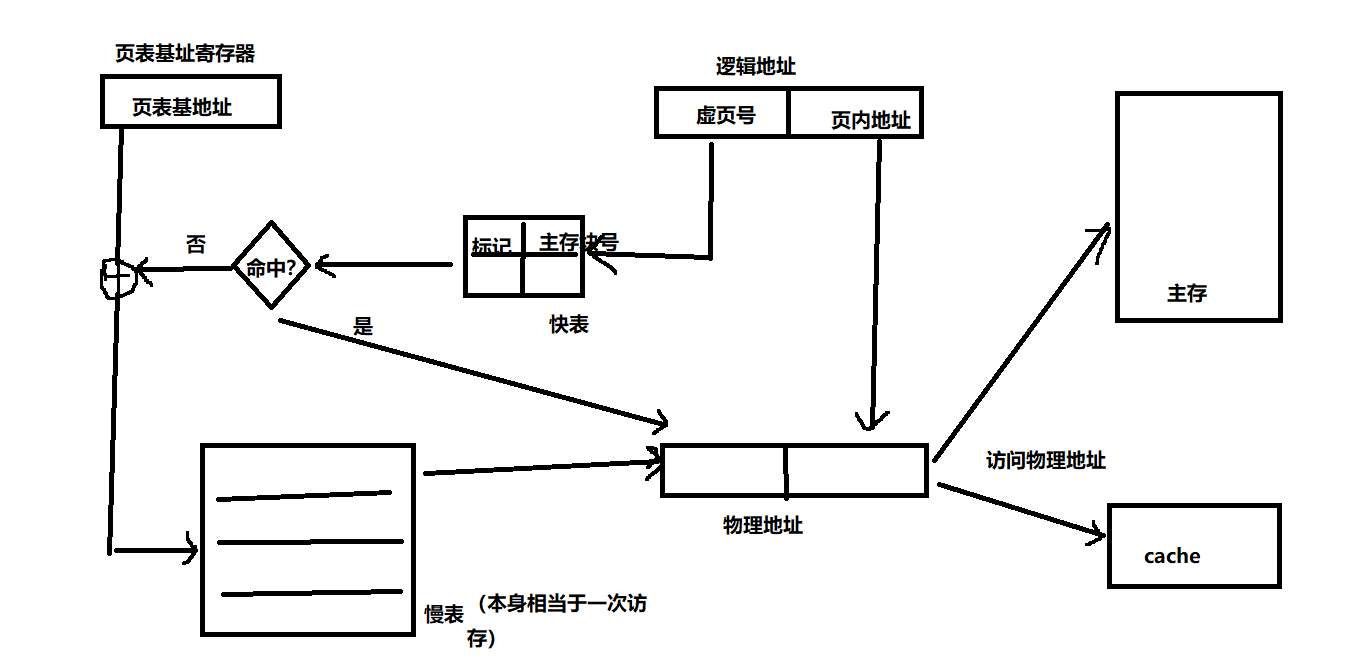

查找时，快表和慢表可以同步进行

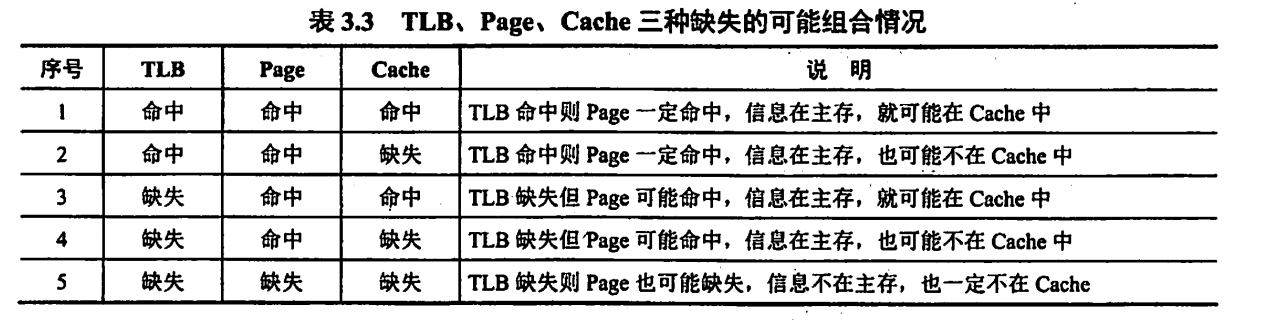

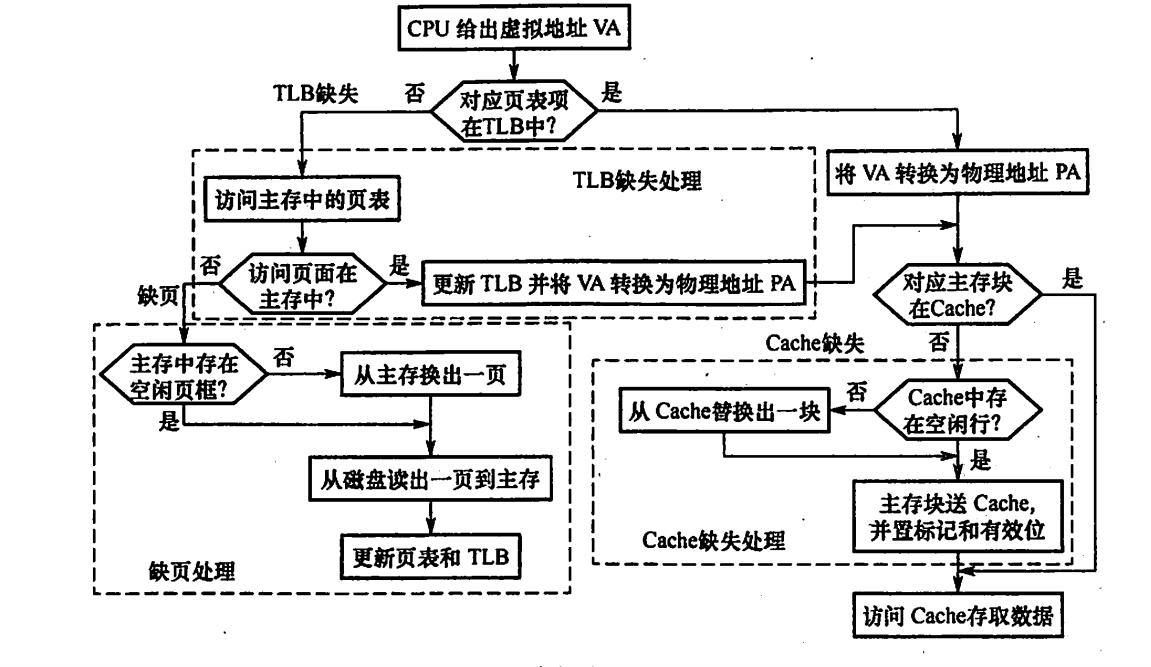

CPU的一次访存操作可能涉及TLB，页表，cache，主存和磁盘的访问

cache缺失——硬件完成

缺页处理——操作系统完成

TLB缺失——硬件/操作系统完成

3 段式虚拟存储器

按程序的逻辑划分，长度因程序而异

虚拟地址 = 段号 + 段内地址

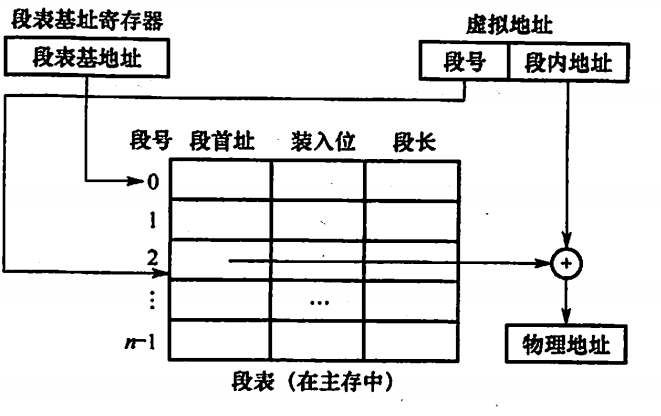

虚实地址的转换——段表

段表：段号 + 装入位 + 段起点（各段起始地址） + 段长等信息

具有逻辑独立性，易于管理保护和共享，但会造成外部碎片

4 段页式虚拟存储器

把程序按逻辑分段，每段再按页划分；调入调出仍以页为单位

一个程序一个段表，每段一个页表

虚地址 = 段号 + 段内页号 + 页内地址

段号——>段表地址——>页表起始地址+段内页号=页表地址——>实页号+页内地址——>物理地址

两次访存，开销较大

5 虚拟存储器与cache 的比较

相同：（1）提高系统性能

（2）把数据划分

（3）地址映射，替换算法，更新策略

（4）局部性原理应用（快速缓存思想）

不同：

	cache	虚拟存储器
主攻	系统速度	主存容量
实现	硬件（透明）	硬件+os（对应用程序员透明）
未命中性能影响	较小	较大（访问辅存）
连接	与CPU直连	辅存不能和CPU通信

​
