starccm螺旋桨气动仿真

1.模型预处理

从openvsp中导出的螺旋桨模型如下图所示
处理方法为在catia创成式外形设计模块进行处理，修复-封闭曲面-结合，将曲面转化为包络体
这里考虑到螺旋桨轮毂过大，考虑两种处理方法：1.轮毂不做修改，但后续监测时不勾选轮毂 2.将轮毂修改为水滴形状
这里选择方法2进行修改，转化为包络体后螺旋桨如下图所示

2.导入表面网格

新建starccm文件，选择并行，计算进程数取决于本地电脑性能，与cpu核心数相关，示例中选择12

选择文件-导入-导入表面网格，将几何模型导入

在上方横排第15个选择启动表面修复-确定，点击右下角的执行全部，右边红色、绿色和蓝色部分都为0，或者红色部分不为0但较小，则说明模型没问题。

3.表面准备

1.将螺旋桨表面进行区分，分为轮毂和叶片

2.创建旋转域、远场和几个加密域（对远场有以下尺寸要求：半径大于5D，前方大于5D，后方大于10D，其中D为螺旋桨直径）

3.进行减运算，生成流体域，这里分为内外两个流体域，其中外流场为远场减旋转域，内流场为旋转域减螺旋桨

4.将计算域（即内外两个流场）分配给区域，下方选定为113.

4.连续体设置

创建连续体，并依次选择以下参数：三维-气体-耦合流体-理想气体-隐式非稳态-湍流-Komega湍流-解算方案插值

设置参考值，参考压力可设置为当前状态下的标准大气压。
初始条件中速度设置为0.01，静态温度随工况调整。

5.边界设置

1.创建内外两个流场的交界面，选择两个旋转域壁面，右击创建交界面。

2.将远场类型设置为自由流，将物理条件-自由流体选项修改为高度-马赫数，修改物理值：高度，流向和马赫数。

3.首先在最下方工具-参考坐标系处右击创建旋转，设置好轴方向，轴原点和旋转速率。然后将内流场-物理值-运动指定-参考坐标系改为旋转。

6.网格划分

在几何-操作处右键创建自动网格，内外流场分两步进行划分，其中外流场选择表面重构、自动表面修复、多面体网格（不选棱柱层），内流场则选择表面重构、自动表面修复、多面体网格、棱柱层。棱柱层计算时选择30层，增长率1.2，特征长度取螺旋桨直径，参考速度选择螺旋桨叶片75%处的线速度。

自定义控制中则是加密部分设置。外流场进行两层的体加密

内流场对螺旋桨轮毂、叶片表面进行面加密，对交界面禁用棱柱层，对螺旋桨进行线加密，另外进行两层的体加密。

最终网格结果如图所示（在衍生部件处创建截面用于观察网格）

7.求解器设置

在停止准则处，改最大步长为最大迭代时间，取约旋转5圈的时间（例如示例中是5000RPM的转速，则对于5转的时间为0.06s）。内部迭代次数修改为15。求解器-隐式非稳态中的时间步定义一度或者两度的时间（例如示例中5转即1800度，对应总时长为0.06s，那么一度对应的时间为0.06除以1800）.

8.设置报告

新建力和力矩监测螺旋桨的推力和扭矩。并根据报告创建监视器和绘图。之后直接运行即可。

结果分析

悬停工况（静拉力）

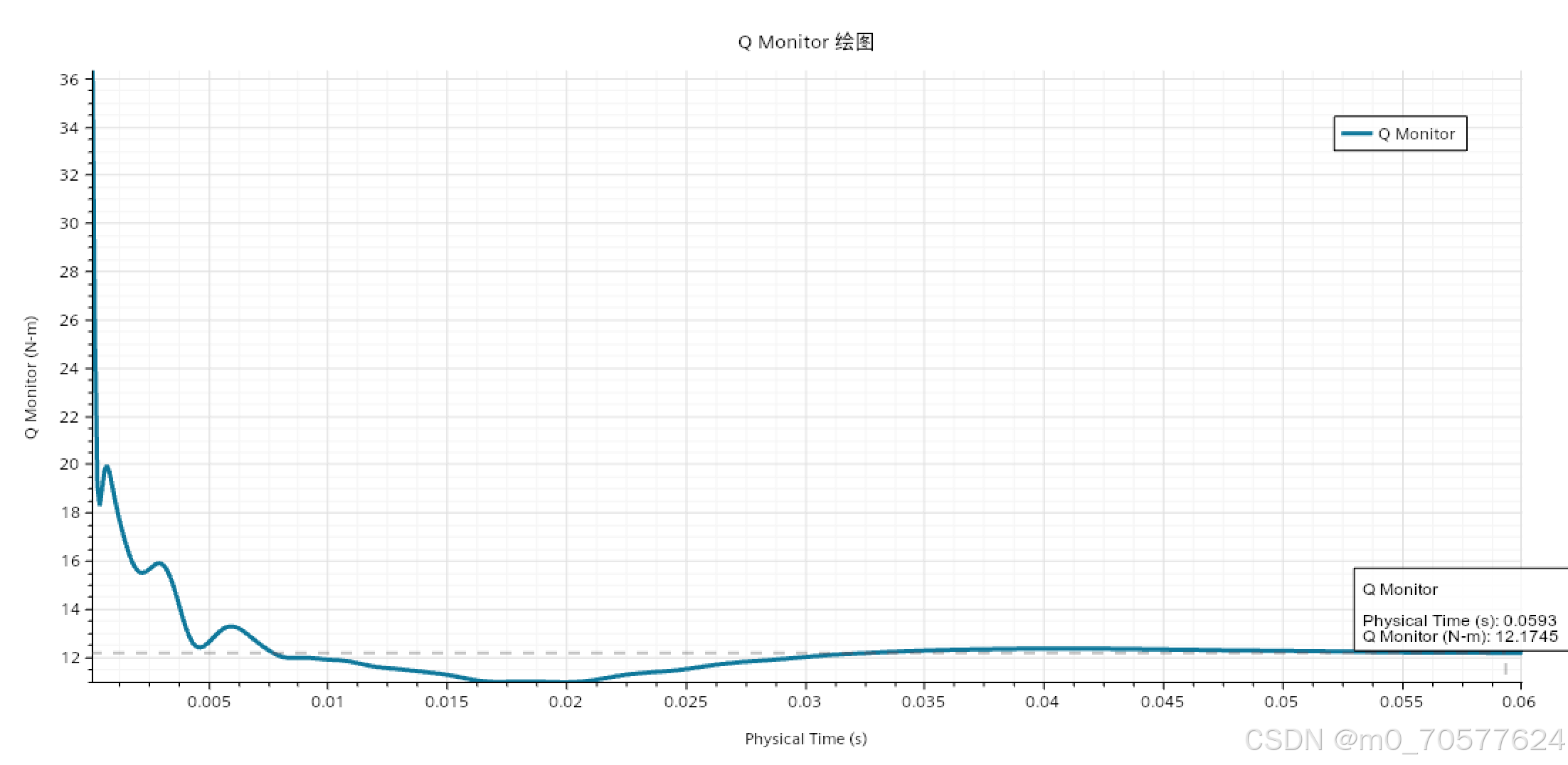

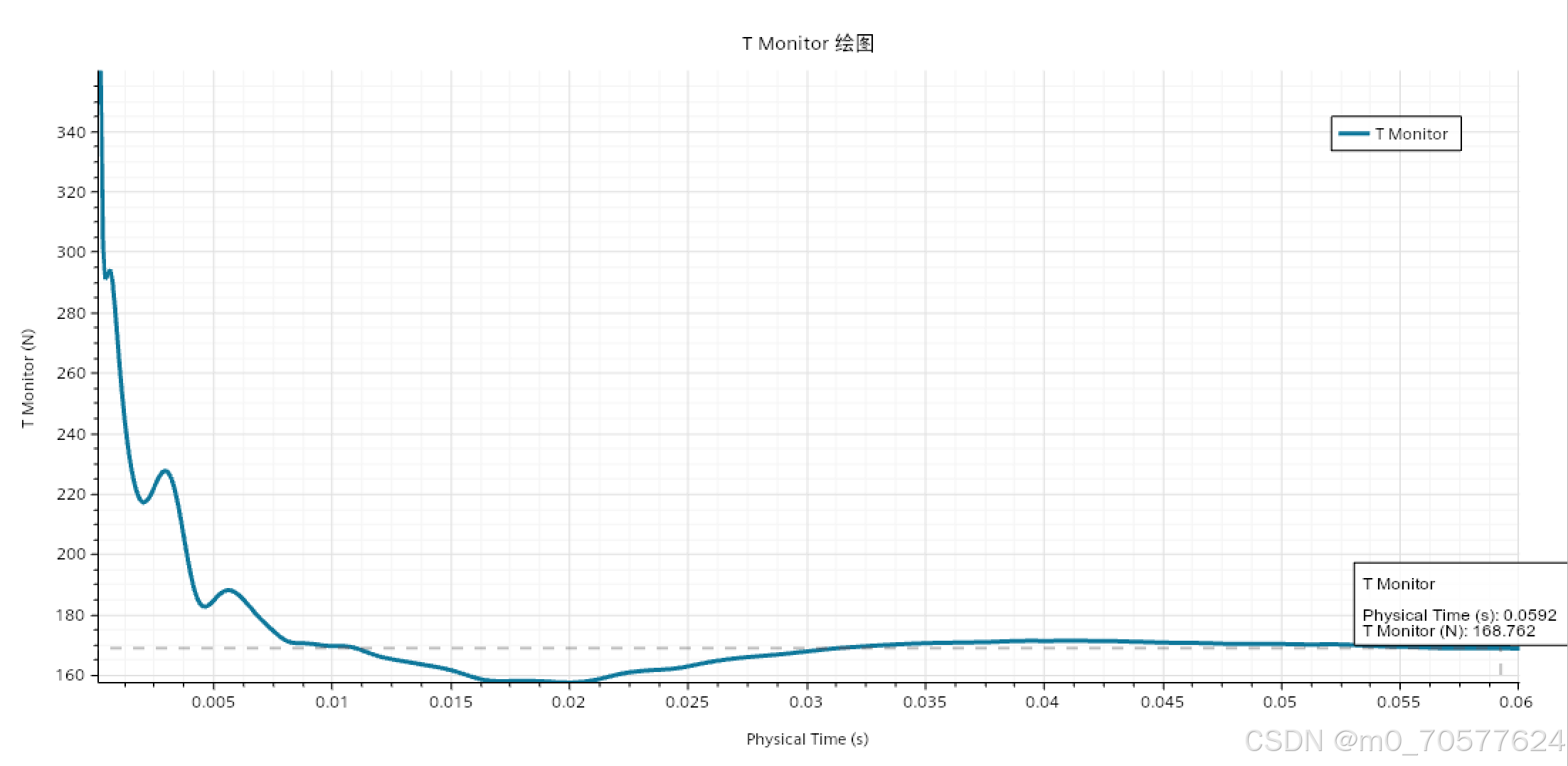

最终得到推力和扭矩图像，推力为168.76N,扭矩为12.17N-m

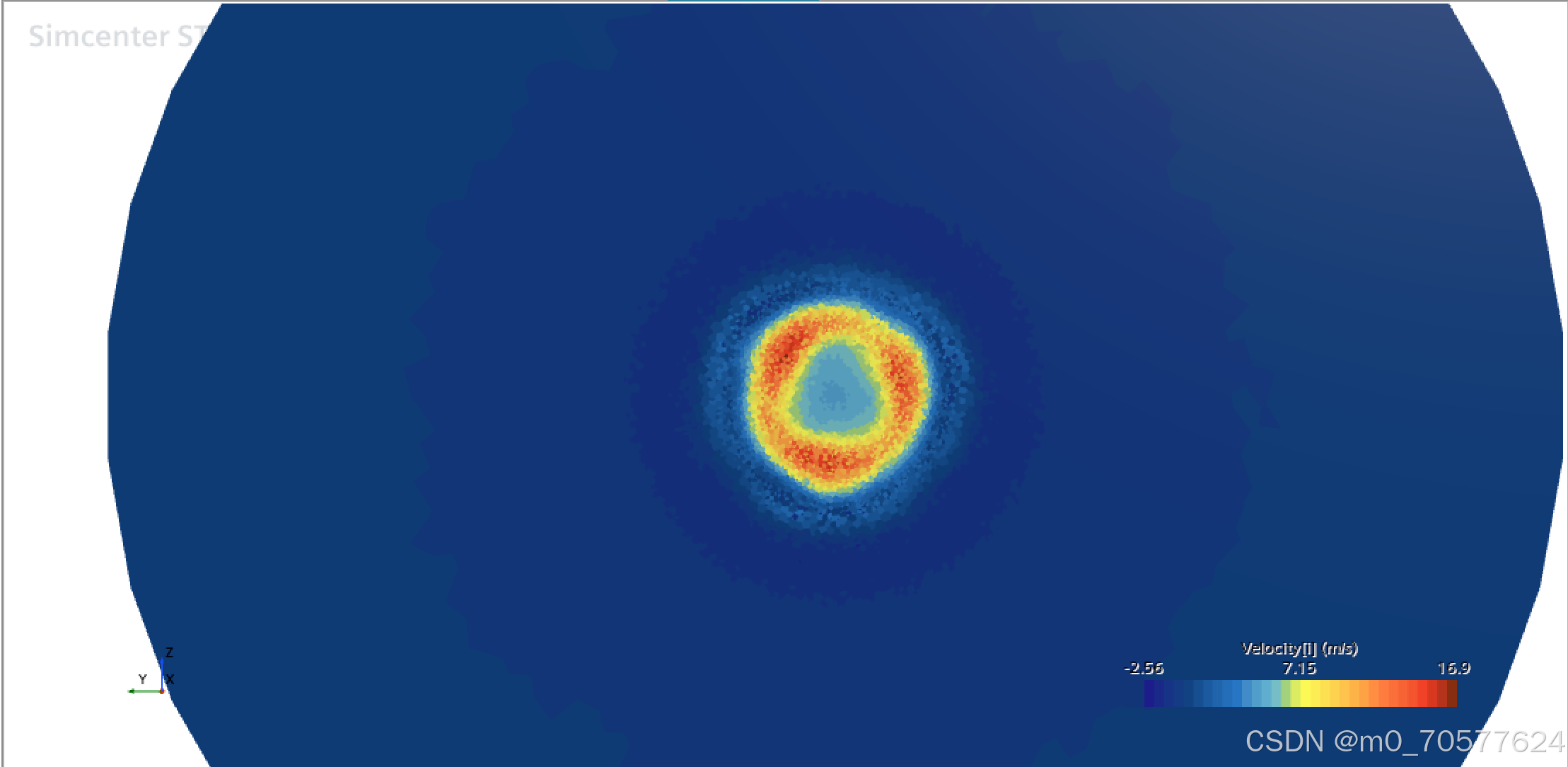

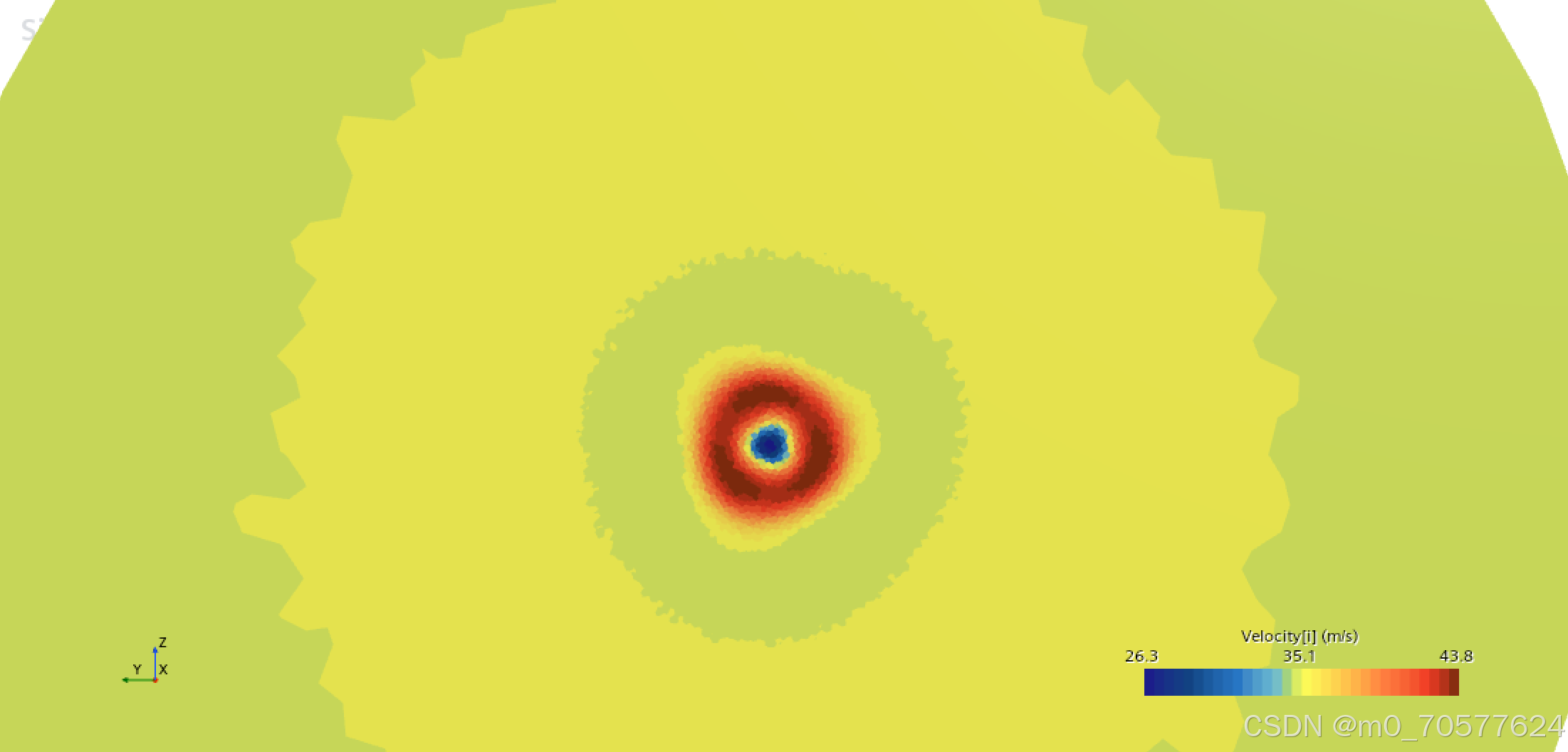

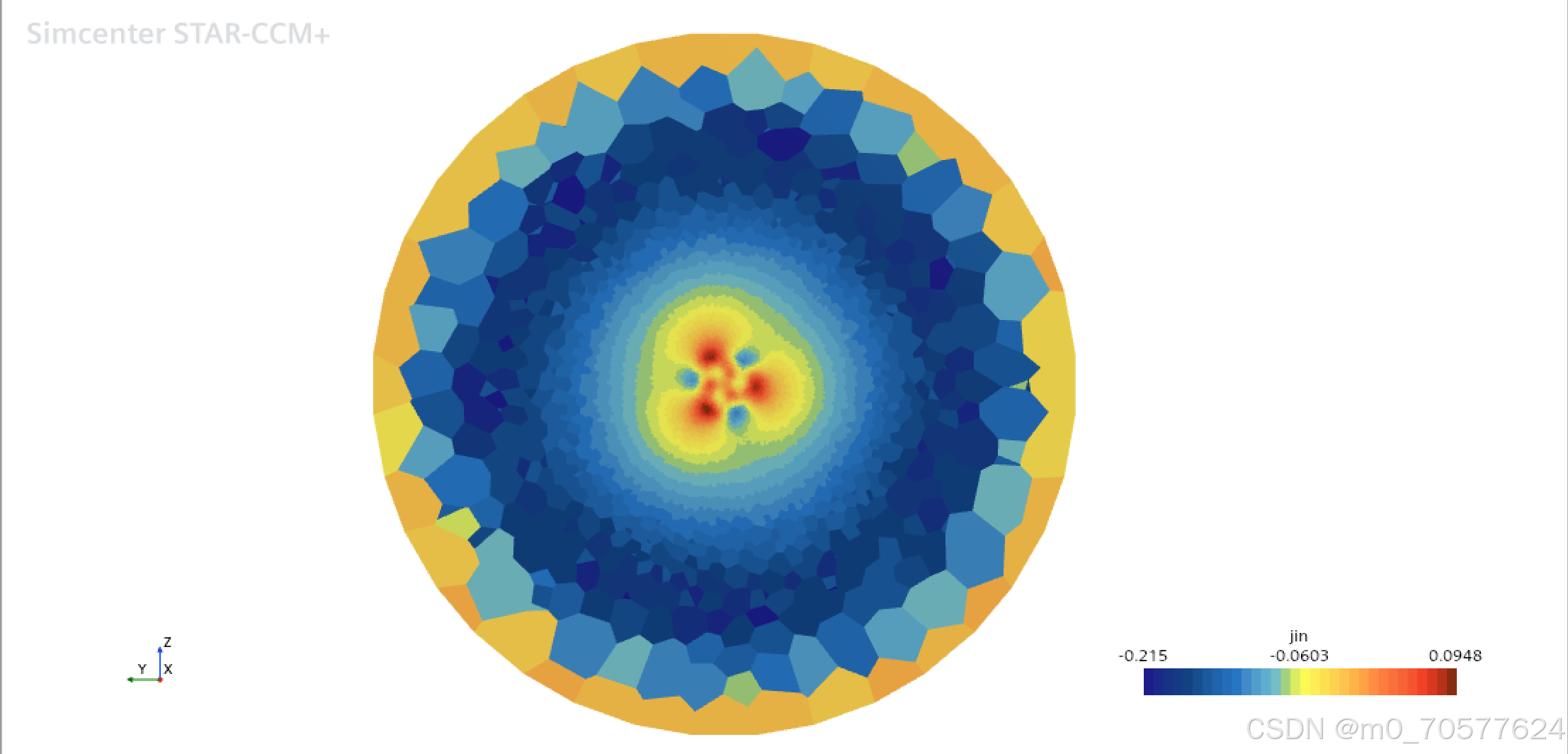

在标量场景处生成螺旋桨后1D位置处截面的轴向速度和径向速度


对于螺旋桨的功率有
$$P=\omega \cdot Q$$
其中$\omega$为角速度，Q为扭矩
对于螺旋桨的力效有
$$\eta =\frac{1000\cdot T}{g\cdot P}$$
其中T为拉力，g为重力系数，P为功率

前飞工况（动拉力）

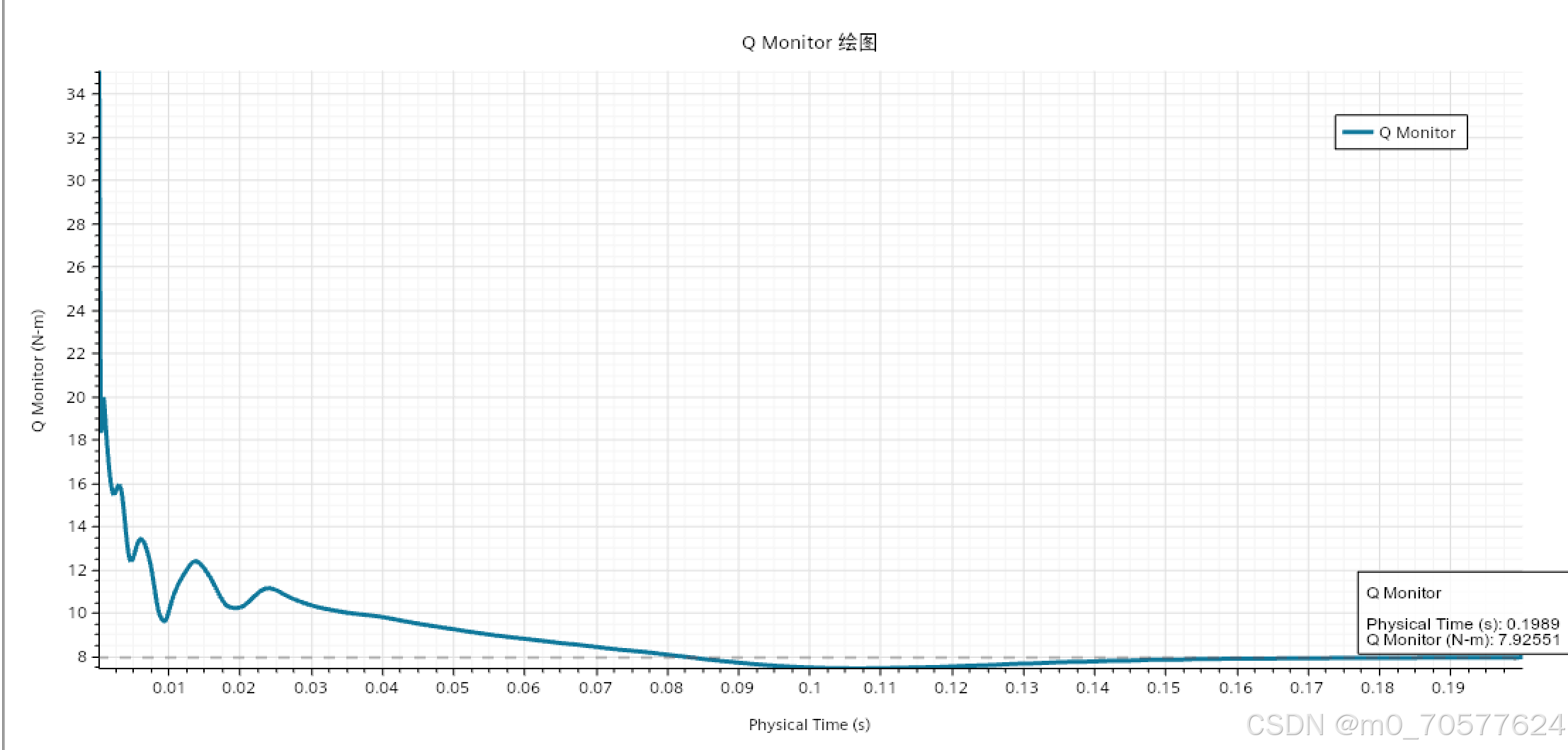

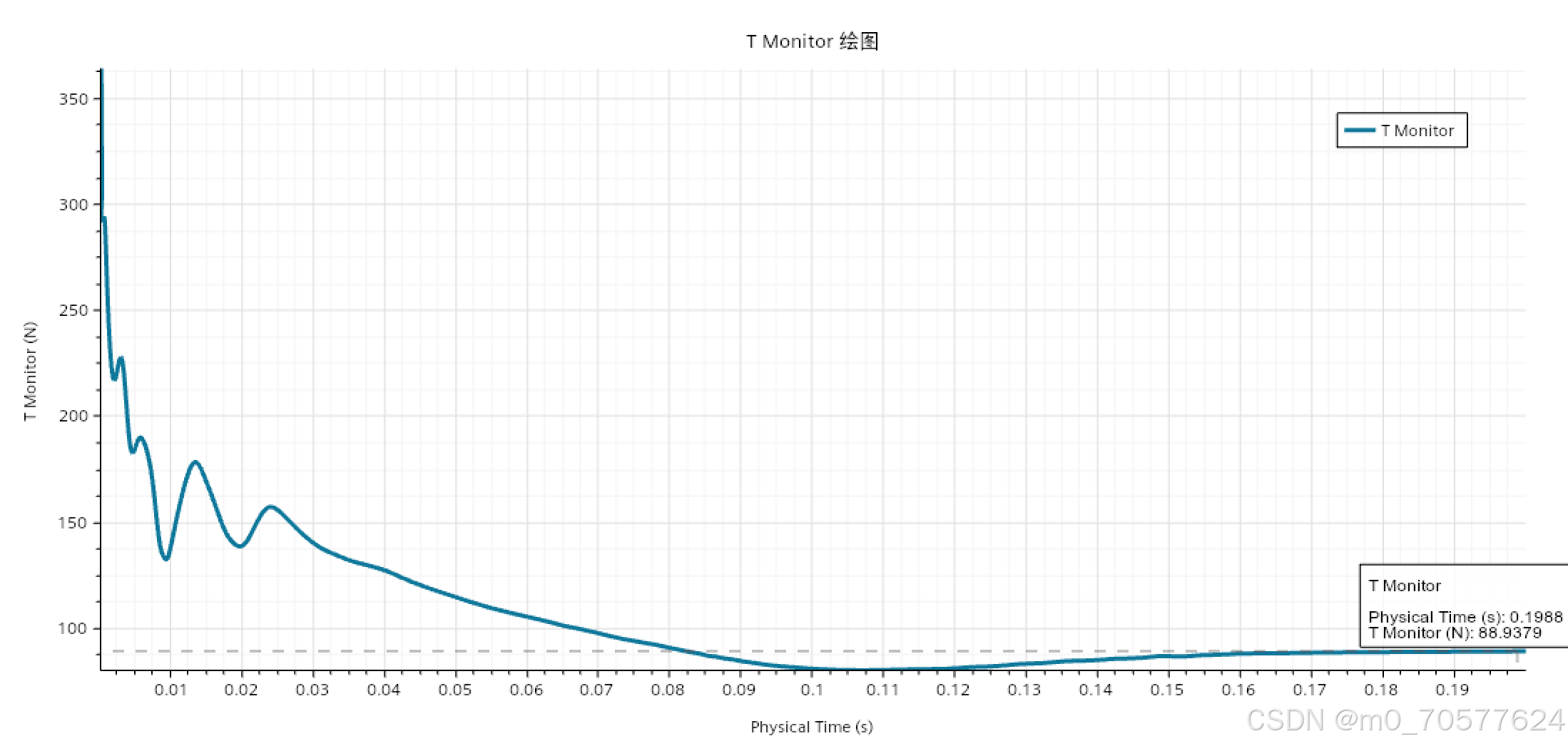

最终得到推力和扭矩图像，推力为88.94N,扭矩为7.93N-m

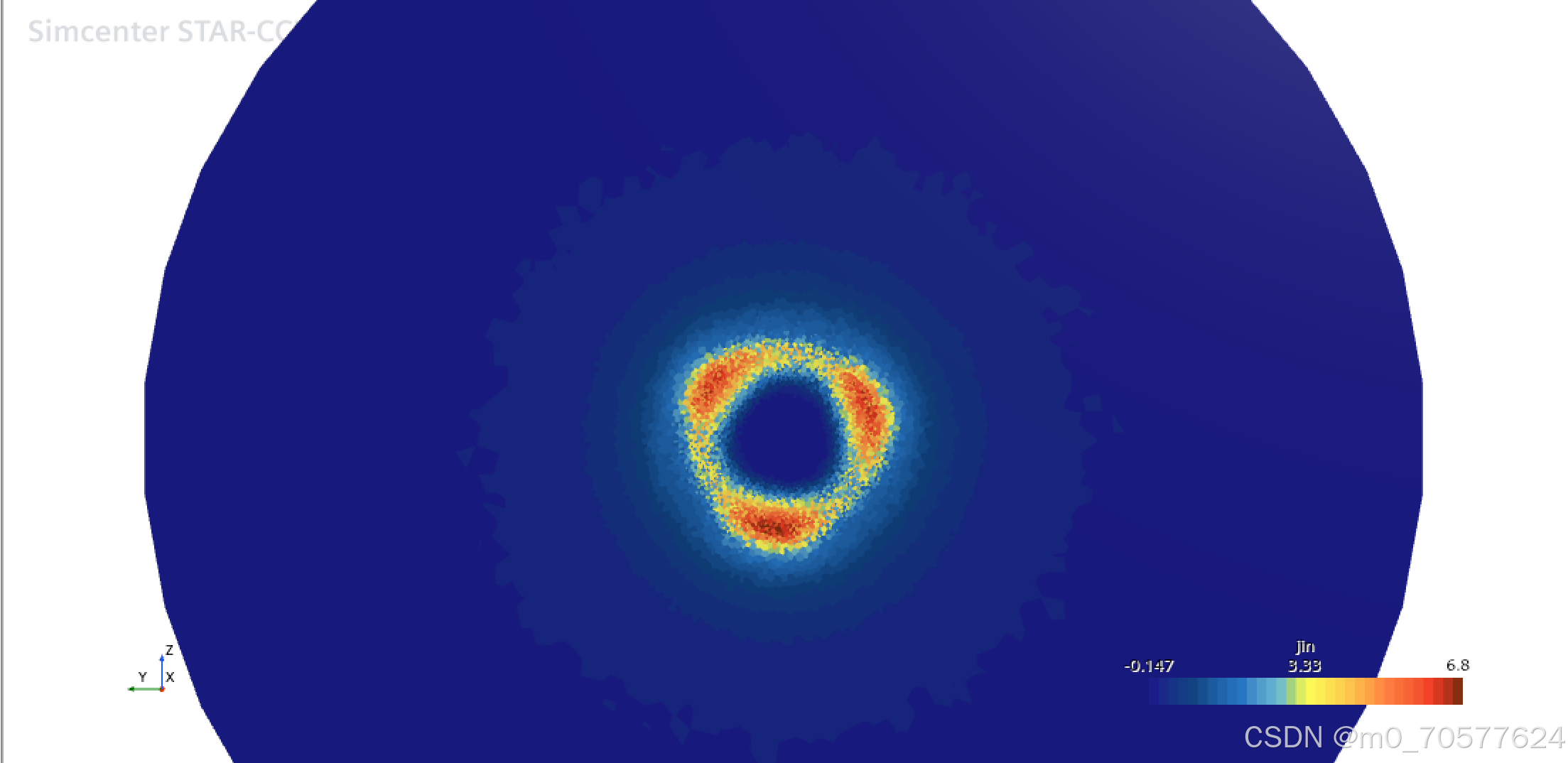

在标量场景处生成螺旋桨后1D位置处截面的轴向速度和径向速度，这里网格不是很密，收敛效果不是很好

对于螺旋桨的进动系数有
$$J=\frac{V}{n\cdot D}$$
其中V是来流速度，n是转速，D是螺旋桨直径
对于螺旋桨的拉力系数有
$$KT=\frac{T}{\rho \cdot n^2\cdot D^4}$$
其中T是拉力，$\rho$是空气密度，n是转速，D是螺旋桨直径
对于螺旋桨的扭矩系数有
$$KQ=\frac{Q}{\rho \cdot n^2\cdot D^5}$$
其中Q是扭矩，$\rho$是空气密度，n是转速，D是螺旋桨直径
对于螺旋桨的效率有
$$\eta =\frac{J}{2\pi }\cdot \frac{KT}{KQ}$$
