实验目的：

1.掌握路由器直连路由的工作原理

   实验内容

    路由器的两个端口分别连接一个网段，通过直连路由完成两个网段计算机之间的互相访问

实验原理

路由器接口直接与子网连接的方式称为直连路由。路由器可以直接找到连接的这个网段，是由路由链路层协议发现的，一般指向路由器的端口地址所在网段的路径，此路径信息不需要人员维护，也不需要路由器通过算法进行计算获得，只要检测接口处于活动状态（active），路由器就会将此路由信息放到路由表中，是优先级最高的路由信息。当路由器连接子网的接口配置了IP地址和掩码等信息，并保持连接在同一网段，那么本网络中所有计算机的网关参数，都会使用路由器接口IP地址。那么路由器的多个接口就会连接多个网络，从而使得多个网络能够连接起来。用OSFP路由协议进行配置

关键命令：

1.配置路由器端口地址

ip address ip-address subnet-mask

ip-address参数配置的是IP地址，subnet-mask配置的是IP地址对应的子网掩码。路由器工作网络层（三层），拥有多个接口就能连接不同网段的网络，接口上可以直接配置IP地址，成为这些网络上的计算机的网关参数。

2.开启路由器的端口

no shutdown

no shutdown命令拥有打开路由的端口。路由在刚启动时，端口默认是关闭的（这不同于交换机，默认是开启的）。与之对应的命令是shutdown，用于关闭路由器的端口。

实验设备：

路由器（2台）    实验用pc（2台）      交换机（2台）           直连双绞线（4根）         虚线（1根）

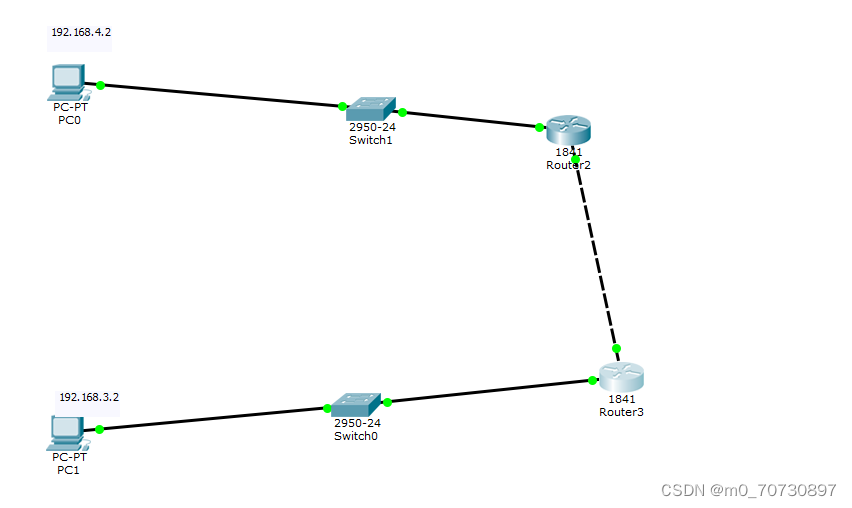

实验拓扑图（如下图）：

实验步骤：

1.按拓扑结构组成网络，配置计算机的IP地址

将PC0、PC1、通过直连双绞线分别接入交换机Switch1、Switch2的端口，并分别设置IP地址、子网掩码、网关，如下表
