2.4 IGMPv2基本原理----IGMPv2报文格式

目录

2.4.1 IGMPv2报文格式

---

2.4.1 IGMPv2报文格式

IGMPv2报文与IGMPv1报文略有不同，取消了版本字段而相应增加了最大响应时间字段。

• Type：报文类型，IGMPv2报文中有三种报文类型
  • Type=0x11 ：成员关系查询报文，又分两种子类型
    • 常规查询：用于确定哪些组播组是有效的，即该组是否还有成员在使用，常规查询组地址全零；
    • 特定查询：用于查询特定的组播组是否还有组成员。组地址为特定的组播地址。（当最后一个接收者离开时发送，即接收到Last Reporter发送的离开组消息时）
  • Type=0x16 ：IGMPv2组成员关系报告。
    • 为了和IGMPv1兼容，还有另外的一个附加的消息类别：
    • 0x12 = IGMPv1成员报告。
  • Type=0x17：离开组消息，主机发送的离开报告。
    • 只有Last Reporter才会发送，不是Last Reporter则依然会静默离开；
• Max Resp Time：最大响应时间字段，仅用于组成员关系查询。表示主机响应查询返回报告的时间范围。IGMPv1中没有该字段。
  • 普遍组查询最大响应计时器（默认为10s）
  • 特定组查询最大响应计时器（默认为1s）
• Checksum：IGMP消息的校验和，是IGMP消息长度(IP包的整个有效负载)的16位检测。
  • 传送报文时，必须计算校验和并填入该字段中；
  • 接收报文时，必须在处理报文之前检验校验和，以判断IGMP消息在传输过程中是否发生了错误。
• 组地址字段
  • 发送常规查询时，组地址字段设置为零；
  • 特定组查询时候，设置为要查询的组地址。
  • 当主机成员发回组关系报告或是发送离开组消息时，本字段设置为目标组地址。

报文示例：

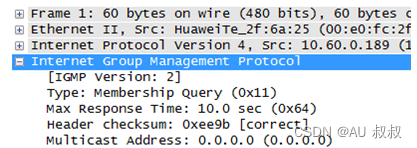

• IGMPv2成员查询消息

• IGMPv2成员报告消息

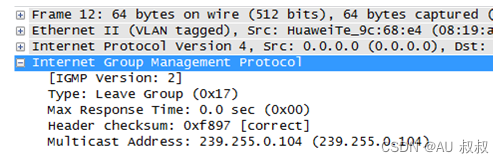

• IGMPv2离开组消息
