4.STP配置BPDU

目录

4.1 封装配置BPDU

4.2 配置BPDU的内容

4.3 配置BPDU中的重要参数

---

4.1 封装配置BPDU

• 用于计算生成树的各种信息和参数被封装在配置BPDU（Configuration Bridge Protocol Data Unit）中在交换机之间发送。

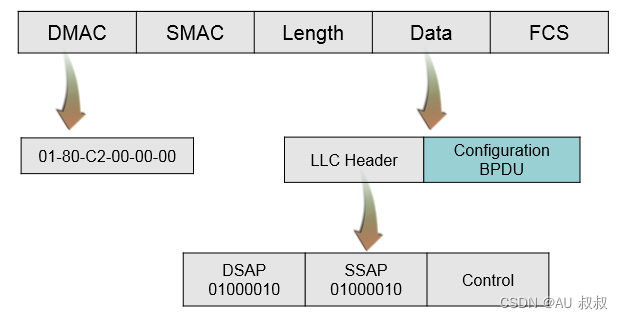

• 配置BPDU使用标准LLC格式封装在以太网数据帧中。
• 配置BPDU只在指定端口（Designated Port）上发送。

字段含义：

• DMAC：目的MAC地址。发送配置BPDU的数据帧使用保留的组播MAC地址01-80-C2-00-00-00，此地址标识所有交换机，但是不能被交换机转发，也即只在本地链路有效。
• LLC Header
  • 目的服务访问点（Destination Service Access Point, DSAP）和源服务访问点（Source Service Access Point, SSAP）的值都设为二进制01000010。
  • Control字段的值设为3。

4.2 配置BPDU的内容

• 当配置BPDU只用于计算生成树，不用于传递拓扑改变信息的时候：

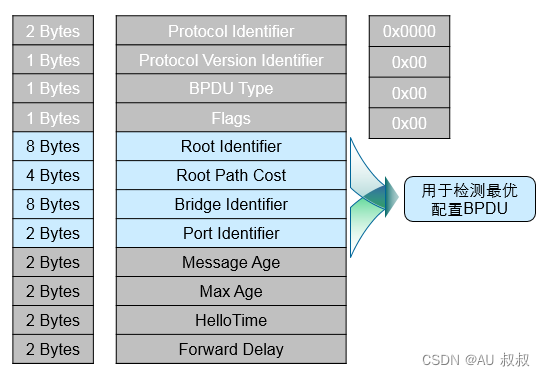

  • Protocol Identifier（协议标识），Protocol Version Identifier（协议版本标识）和BPDU Type（BPDU类型）和Flags（标志）四部分设置为全0。
• Root Identifier，Root Path Cost，Bridge Identifier和Port Identifier四部分用于检测最优的配置BPDU，进行生成树计算。
• 配置BPDU在以下3种情况下会产生：
  • 只要端口使能STP，则配置BPDU就会按照Hello Time定时器规定的时间间隔从指定端口发出。
  • 当根端口收到配置BPDU时，根端口所在的设备会向自己的每一个指定端口复制一份配置BPDU。
  • 当指定端口收到比自己差的配置BPDU时，会立刻向下游设备发送自己的BPDU。

重要字段含义：

• Message Age随时间增长而变大；
• Max Age默认为20秒，如果Message Age达到Max Age，则此配置BPDU被认为已经过期。（该非根桥设备直接丢弃该配置BPDU，可认为网络直径过大，导致根桥连接失败）
• Hello Time默认为2秒，也即在指定端口上，配置BPDU每隔两秒发送一次。
  • 用于检测链路是否存在故障。
  • 当网络拓扑稳定后，该计时器只有在根桥上进行修改才有效。
  • 当拓扑发生变化时，变更消息不受Hello Time影响。
• Forward Delay默认为15秒。

4.3 配置BPDU中的重要参数

• 此表格列出了配置BPDU中四个与检测最优配置BPDU相关的参数以及相关描述。
