DHT11和LCD1602数字温度湿度测量仪仿真

原有DHT11和LCD1602数字温湿度测量仪代码如下：

#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit Data=P1^6;
uchar rec_dat[9];
sbit lcdrs=P2^0;
sbit lcdrw=P2^1;
sbit lcden=P2^2;
void delay(uint n)
{  uint x,y;
   for(x=n;x>0;x--)
       for(y=110;y>0;y--);
}
void write_com(uchar com)
{
        lcdrs=0;
        P0=com;
        delay(5);
        lcden=1;
        delay(5);
        lcden=0;
}
void write_dat(uchar dat)
{
        lcdrs=1;
        P0=dat;
        delay(5);
        lcden=1;
        delay(5);
        lcden=0;
}
void init_lcd()
{
        lcden=0;
        lcdrw=0;
        write_com(0x38);
        write_com(0x0c);
        write_com(0x06);
        write_com(0x01);
}
void DHT11_delay_us(uchar n)
{
    while(--n);
}
void DHT11_delay_ms(uint z)
{
   uint i,j;
   for(i=z;i>0;i--)
      for(j=110;j>0;j--);
}
void DHT11_start()
{
   Data=1;
   DHT11_delay_us(2);
   Data=0;
   DHT11_delay_ms(30);
   Data=1;
   DHT11_delay_us(30);
}
uchar DHT11_rec_byte()
{
   uchar i,dat=0;
  for(i=0;i<8;i++)
   {
      while(!Data);
      DHT11_delay_us(8);
      dat<<=1;
      if(Data==1)
         dat+=1;
      while(Data);
    }
    return dat;
}
void DHT11_receive()
{
    uchar R_H,R_L,T_H,T_L,RH,RL,TH,TL,revise;
    DHT11_start();
    if(Data==0)
    {
        while(Data==0);
        DHT11_delay_us(40);
        R_H=DHT11_rec_byte();
        R_L=DHT11_rec_byte();
        T_H=DHT11_rec_byte();
        T_L=DHT11_rec_byte();
        revise=DHT11_rec_byte();
        DHT11_delay_us(25);
        if((R_H+R_L+T_H+T_L)==revise)
        {
            RH=R_H;
            RL=R_L;
            TH=T_H;
            TL=T_L;
        }
        rec_dat[0]='0'+(RH/10);
        rec_dat[1]='0'+(RH%10);
        rec_dat[2]='%';
        rec_dat[3]=' ';
        rec_dat[4]=' ';
        rec_dat[5]='0'+(TH/10);
        rec_dat[6]='0'+(TH%10);
    }
}
void main()
{
   uchar i;
   init_lcd();
   while(1)
   {
       DHT11_delay_ms(100);
       DHT11_receive();
       write_com(0x80);
       for(i=0;i<9;i++)
       write_dat(rec_dat[i]);
	   write_dat(rec_dat[7]);
	write_dat(0xdf);
	write_dat('C');
   }
}

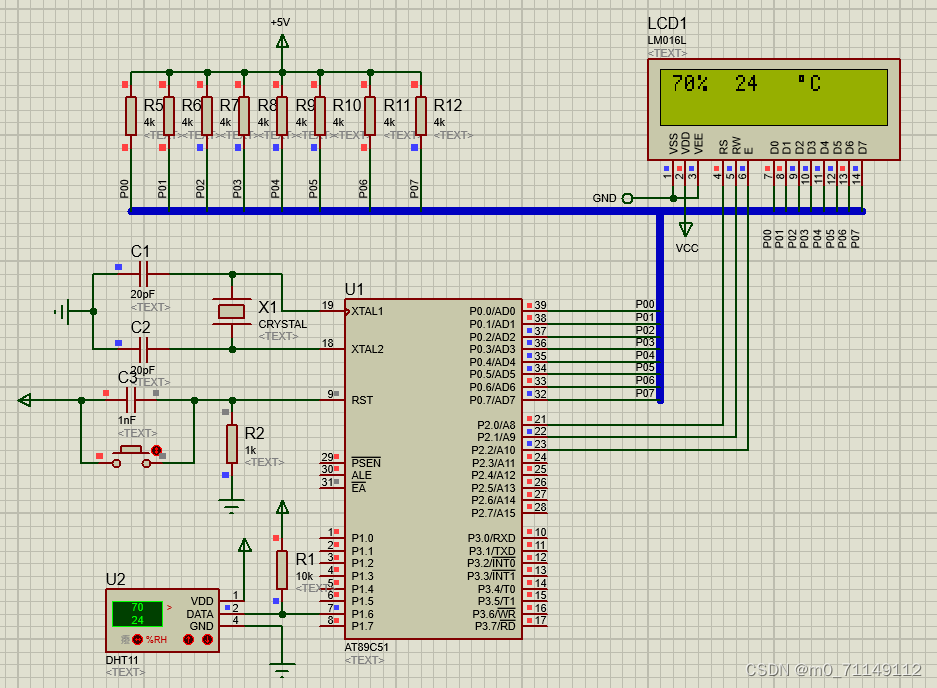

仿真图：

原有代码只能使LCD显示屏显示位数到个位数，精度较低；并且不能够调整误差。现在修改代码，使得LCD显示屏显示到小数点后的位数，并且添加按键实现对温湿度的手动校正。

修改后代码如下：

#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit Data=P1^6;
uchar rec_dat[9];
sbit lcdrs=P2^0;
sbit lcdrw=P2^1;
sbit lcden=P2^2;
sbit key1=P2^4;
sbit key2=P2^5;
sbit key3=P2^6;
sbit key4=P2^7;
uchar tem,hum;
void delay(uint n)
{  uint x,y;
   for(x=n;x>0;x--)
       for(y=110;y>0;y--);
}
void write_com(uchar com)
{
        lcdrs=0;
        P0=com;
        delay(5);
        lcden=1;
        delay(5);
        lcden=0;
}
void write_dat(uchar dat)
{
        lcdrs=1;
        P0=dat;
        delay(5);
        lcden=1;
        delay(5);
        lcden=0;
}
void init_lcd()
{
        lcden=0;
        lcdrw=0;
        write_com(0x38);
        write_com(0x0c);
        write_com(0x06);
        write_com(0x01);
}
void DHT11_delay_us(uchar n)
{
    while(--n);
}
void DHT11_delay_ms(uint z)
{
   uint i,j;
   for(i=z;i>0;i--)
      for(j=110;j>0;j--);
}
void DHT11_start()
{
   Data=1;
   DHT11_delay_us(2);
   Data=0;
   DHT11_delay_ms(30);
   Data=1;
   DHT11_delay_us(30);
}
uchar DHT11_rec_byte()
{
   uchar i,dat=0;
  for(i=0;i<8;i++)
   {
      while(!Data);
      DHT11_delay_us(8);
      dat<<=1;
      if(Data==1)
         dat+=1;
      while(Data);
    }
    return dat;
}
void DHT11_receive()
{
    uchar R_H,R_L,T_H,T_L,RH,RL,TH,TL,revise;
    DHT11_start();
    if(Data==0)
    {
        while(Data==0);
        DHT11_delay_us(40);
        R_H=DHT11_rec_byte();
        R_L=DHT11_rec_byte();
        T_H=DHT11_rec_byte();
        T_L=DHT11_rec_byte();
        revise=DHT11_rec_byte();
        DHT11_delay_us(25);
        if((R_H+R_L+T_H+T_L)==revise)
        {
            RH=R_H;
            RL=R_L;
            TH=T_H;
            TL=T_L;
        }
        rec_dat[0]='0'+(((RH*10+hum)/10)/10);
        rec_dat[1]='0'+(((RH*10+hum)/10)%10);
				 rec_dat[2]='.';
				 rec_dat[3]='0'+(hum%10);
        rec_dat[4]='%';
        rec_dat[5]=' ';
        rec_dat[6]='0'+(((TH*10+tem)/10)/10);
        rec_dat[7]='0'+(((TH*10+tem)/10)%10);
        rec_dat[8]='.';
				rec_dat[9]='0'+(tem%10);

    }
}
void main()
{
   uchar i;
   init_lcd();
   while(1)
   {
		 if(key1==0)
    {
      delay(50);
      hum +=1;
    }
    if(key2==0)
    {
      delay(50);
      hum -=1;
    }
    if (key3==0)
    {
      delay(50);
      tem +=1;
    }
    if (key4==0)
    {
      delay(50);
      tem -=1;
    }
       DHT11_delay_ms(100);
       DHT11_receive();
       write_com(0x80);
       for(i=0;i<10;i++)
       write_dat(rec_dat[i]);
	   write_dat(rec_dat[7]);
	write_dat(0xdf);
	write_dat('C');
   }
}

修改后原理图及仿真视频如下：

测温仪
