ENSP配置实验

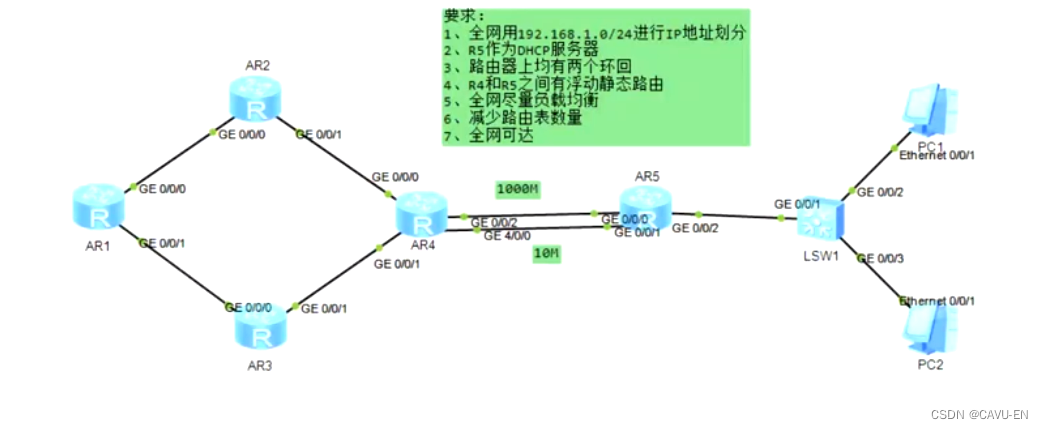

题目要求如图

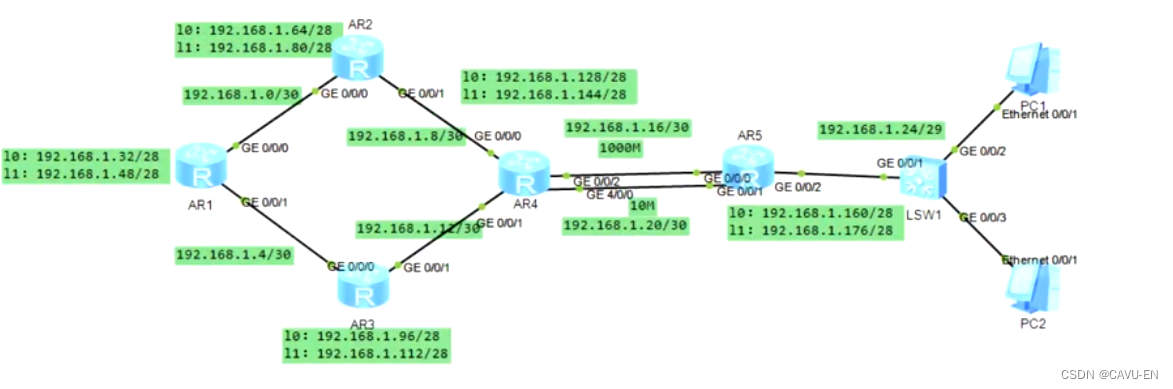

1.划分各域IP地址和环回地址范围

 2.配置各部分路由的IP地址以及环回地址（以AR1为例）

配置命令：

改名：

<Huawei> system-view

[Huawei] sysname r1

配置IP地址：

[Huawei] interface GigabitEthernet g0/0/0

[ R1-GigabitEthernet g0/0/0] ip adress 192.168.1.1 30

[ R1-GigabitEthernet g0/0/0]  interface GigabitEthernet g0/0/1

[ R1-GigabitEthernet g0/0/1] ip adress 192.168.1.5 30

 配置环回地址：

[ R1-GigabitEthernet g0/0/1]  int 1  0

 [R1-LoopBack0] ip address 192.168.1.33  28

 [R1-LoopBack0] int 1  1



 [R1-LoopBack1]  ip adress  192.168.1.49  28

 3.将R5作为DHCP服务器(配置网段、掩码、网关）

配置命令：

[R5] dhcp enable      开启服务

[R5] ip policy-based-route

[R5] ip pool huawei    命名



[R5-ip-huawei] network 192.168.1.24 mask 29   配置地址池网段及掩码

[R5-ip-pool-huawei] gateway-list  192.168.1.25    配置网关

 返回接口激活

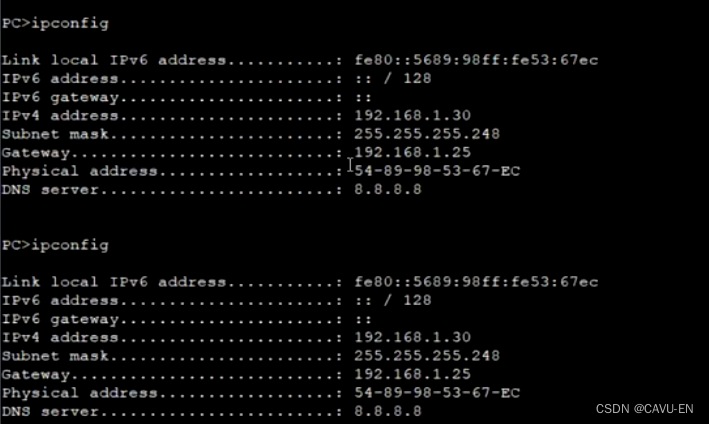

 在PC端手动配置DHCP，验证（以PC2为例）



4.配置缺省路由（以R1为例）
配制命令：
