SW参数化设计 3.修改模型尺寸

最新推荐文章于 2024-12-02 12:01:35 发布
最新推荐文章于 2024-12-02 12:01:35 发布
阅读量844 收藏 1
点赞数 2
文章标签： c# visualstudio
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_71387552/article/details/143776363
版权

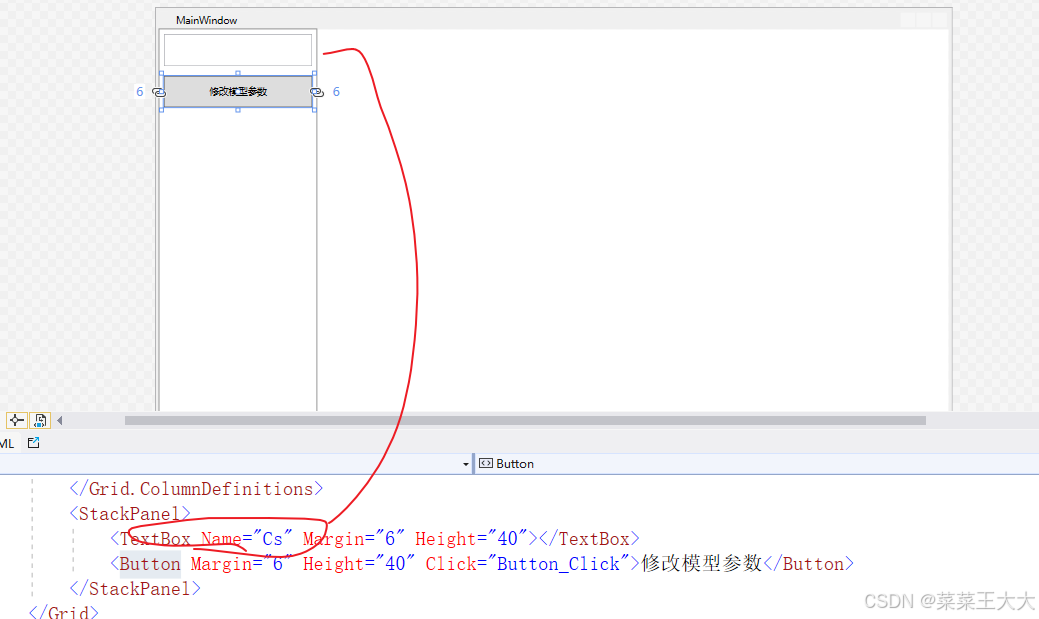

1.通过在文本框中输入参数来控制模型的参数变化，首先创建一个文本框和一个Button按钮，并文本框命名。

2.查看模型参数，打开一个你需要参数化控制的模型，查看尺寸所定义的名称

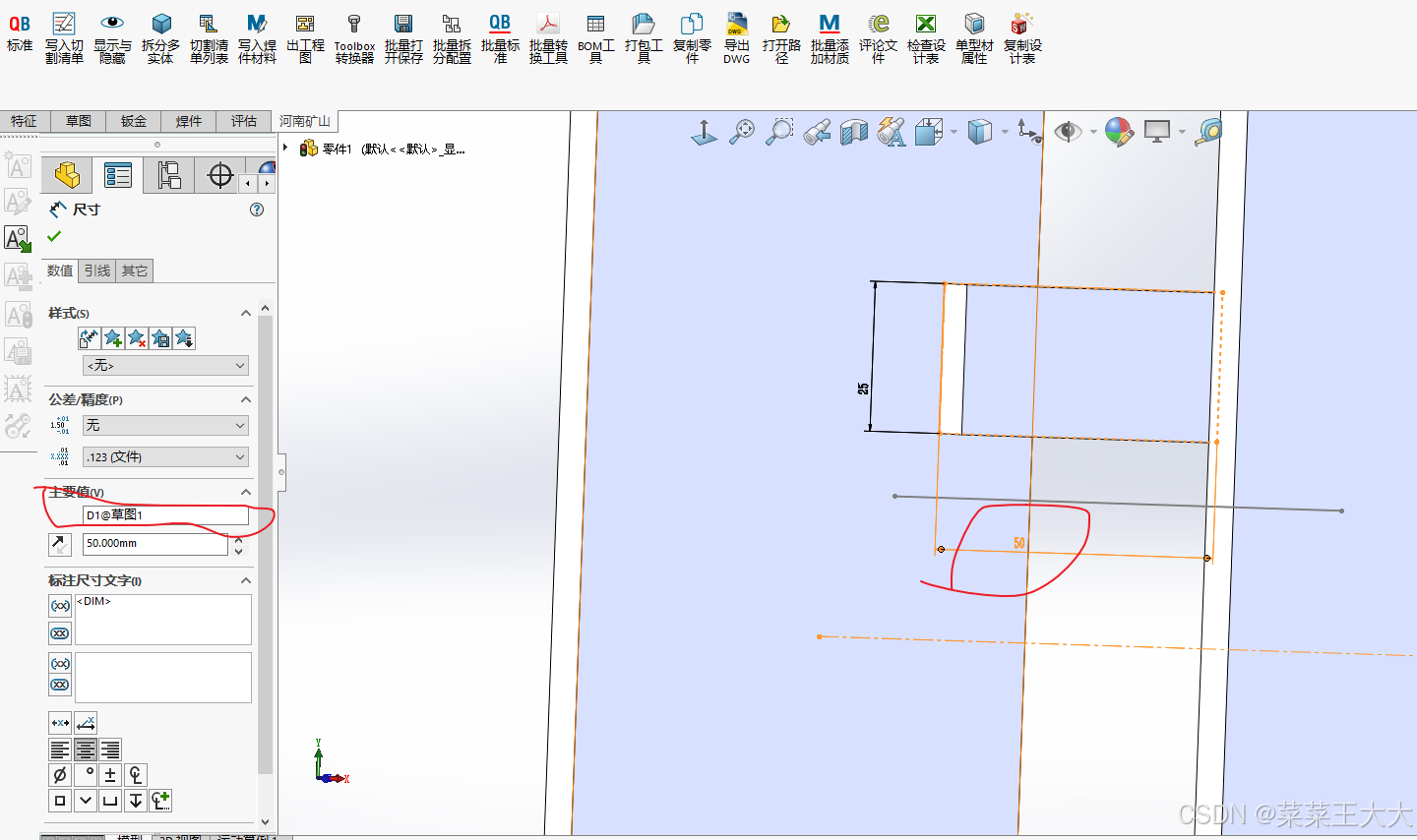

假如我们需要改变图中长方体的长度，点击尺寸查看其主要值为“D1@草图1”，我们通过其主要值来实现对参数的控制。

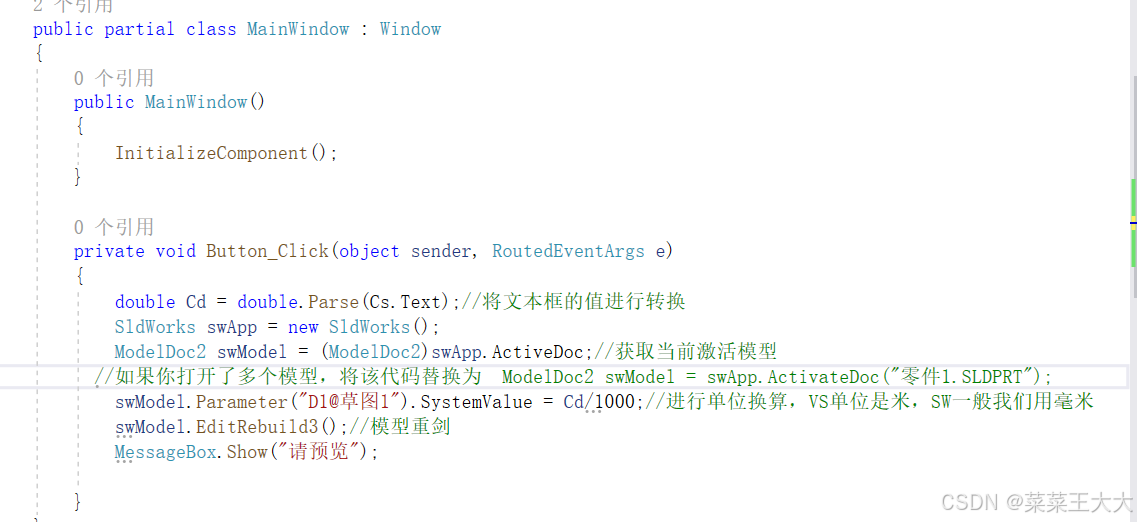

3.代码的编写

.

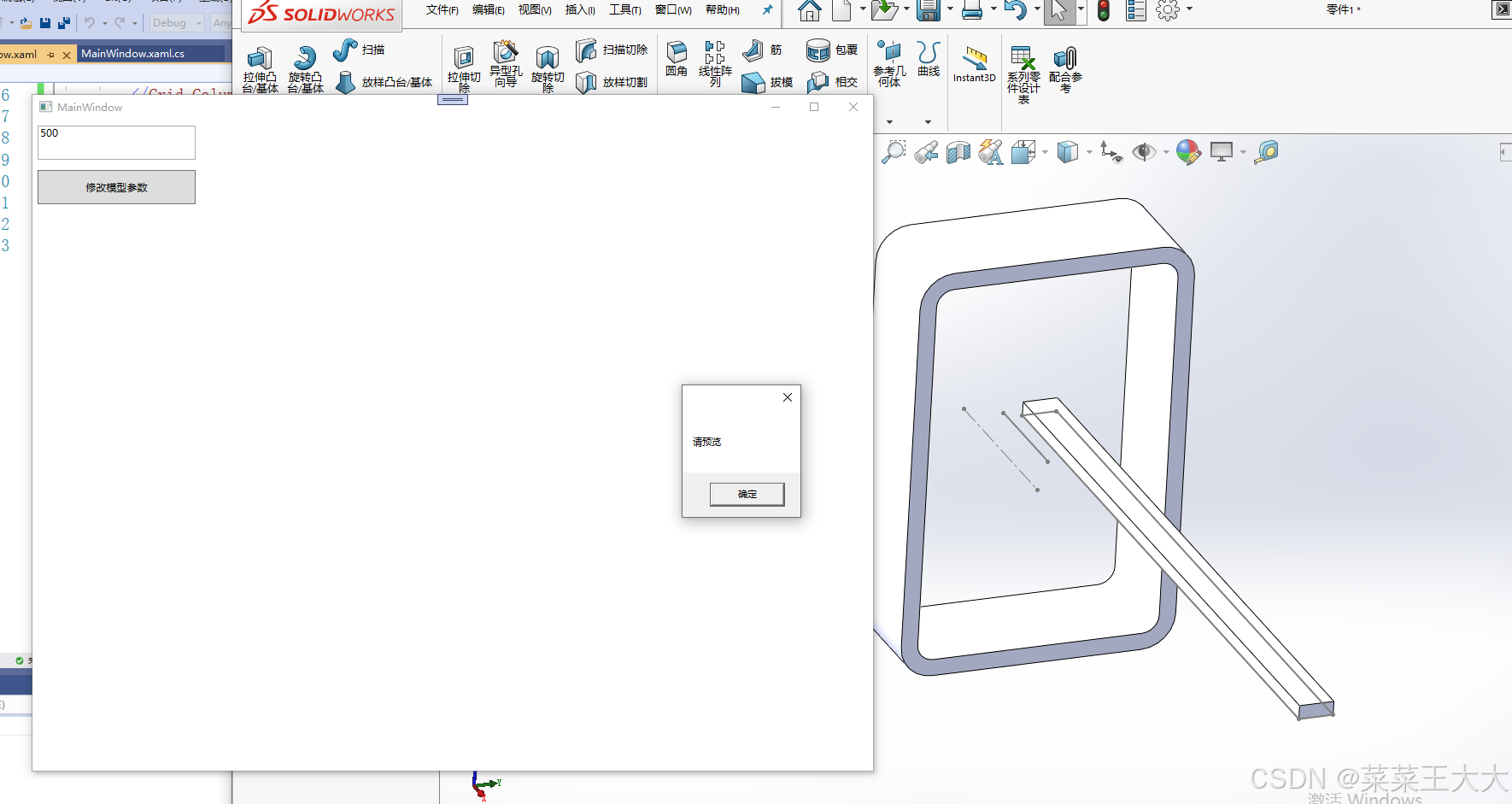

4.点击运行，模型长度发生改变，如果要修改其他参数，套用即可
